JJF 1474-2014 医用诊断X射线非介入式管电压表校准规范

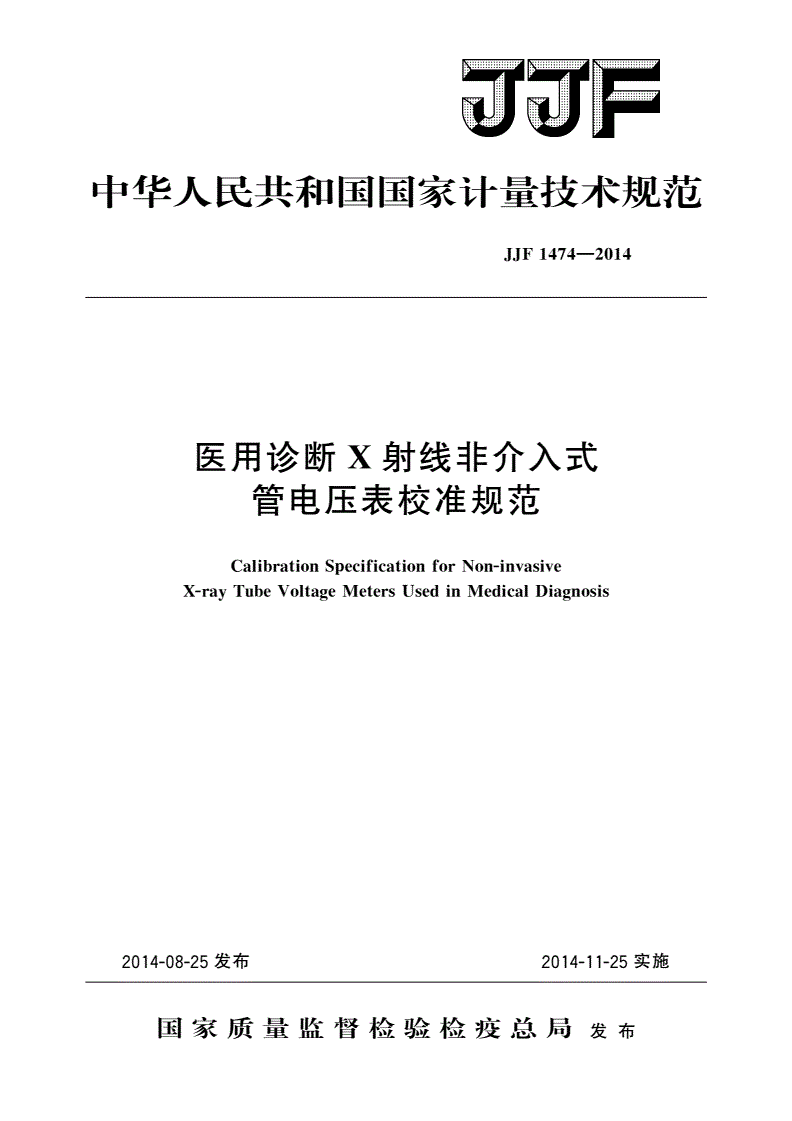

中华人民共和国国家计量技术规范

JJF1474—2014

医用诊断X射线非介入式

管电压表校准规范

CalibrationSpecificationforNon-invasive

X-rayTubeVoltageMetersUsedinMedicalDiagnosis

2014-08-25发布2014-11-25实施

国家质量监督检验检疫总局发布

JJF1474—2014

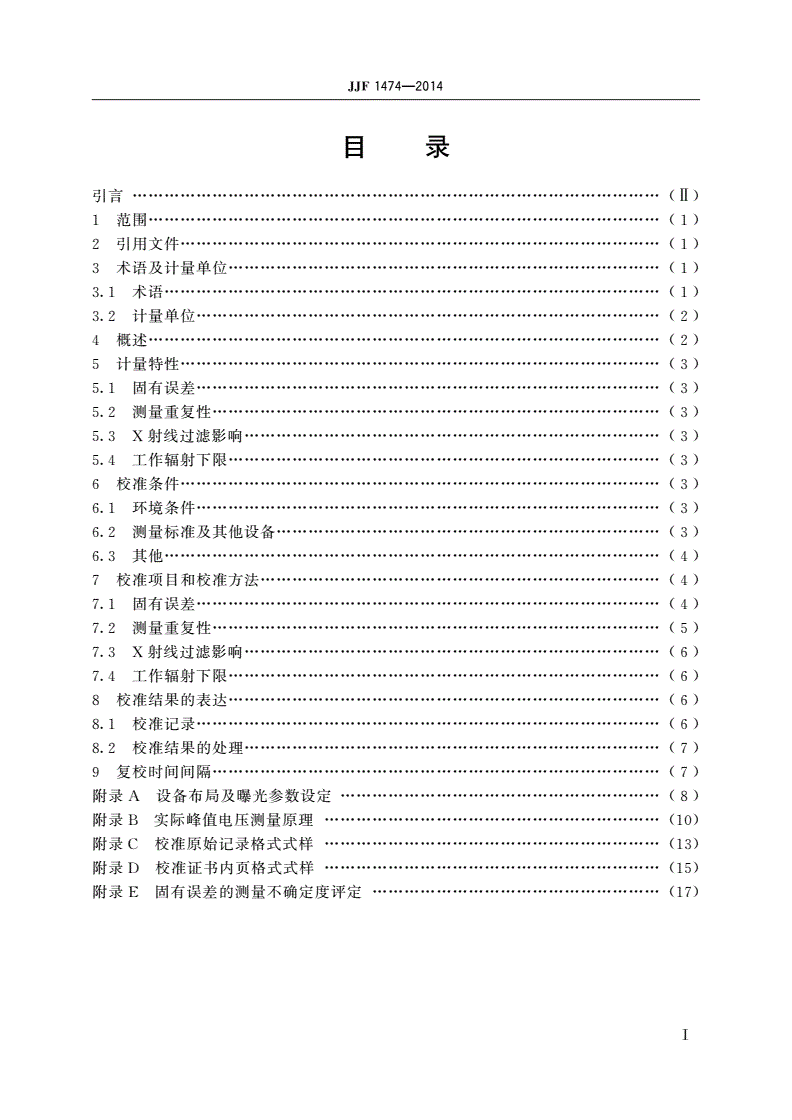

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语及计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(2)

概述

4……………………(2)

计量特性

5………………(3)

固有误差

5.1……………(3)

测量重复性

5.2…………(3)

射线过滤影响

5.3X……………………(3)

工作辐射下限

5.4………………………(3)

校准条件

6………………(3)

环境条件

6.1……………(3)

测量标准及其他设备

6.2………………(3)

其他

6.3…………………(4)

校准项目和校准方法

7…………………(4)

固有误差

7.1……………(4)

测量重复性

7.2…………(5)

射线过滤影响

7.3X……………………(6)

工作辐射下限

7.4………………………(6)

校准结果的表达

8………………………(6)

校准记录

8.1……………(6)

校准结果的处理

8.2……………………(7)

复校时间间隔

9…………(7)

附录设备布局及曝光参数设定

A……………………(8)

附录实际峰值电压测量原理

B………(10)

附录校准原始记录格式式样

C………(13)

附录校准证书内页格式式样

D………(15)

附录固有误差的测量不确定度评定

E………………(17)

Ⅰ

JJF1474—2014

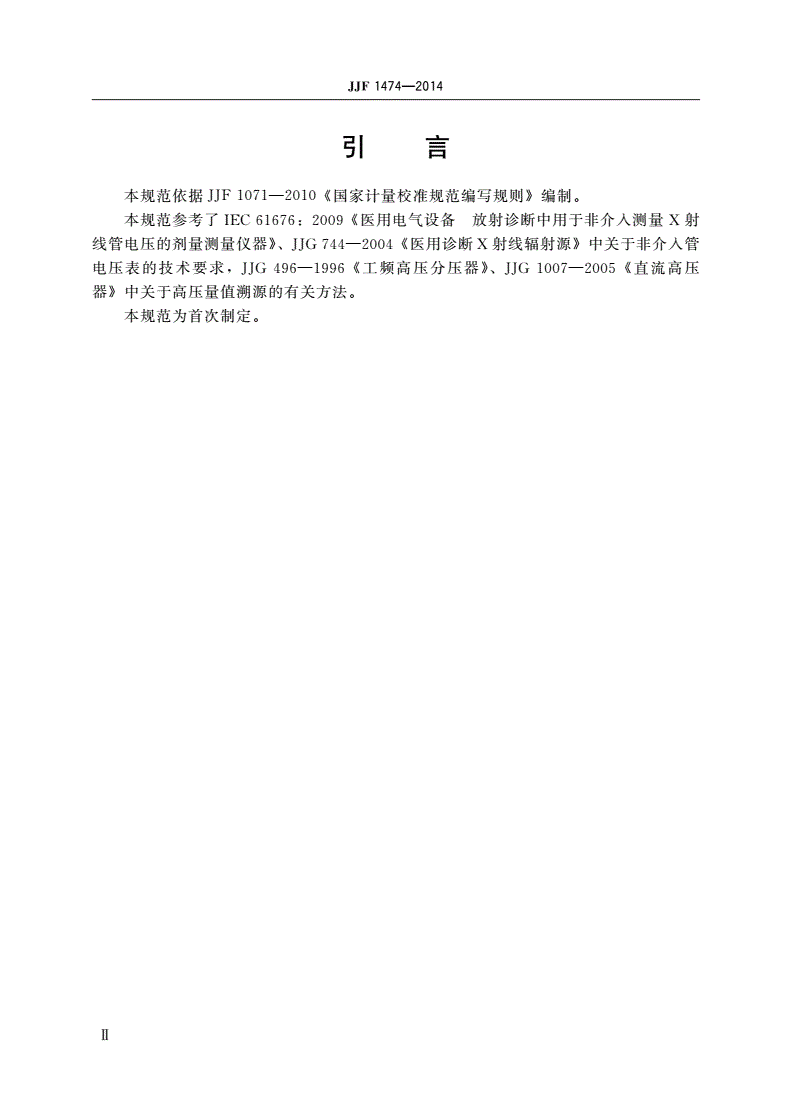

引言

本规范依据国家计量校准规范编写规则编制

JJF1071—2010《》。

本规范参考了医用电气设备放射诊断中用于非介入测量射

IEC61676:2009《X

线管电压的剂量测量仪器医用诊断射线辐射源中关于非介入管

》、JJG744—2004《X》

电压表的技术要求工频高压分压器直流高压

,JJG496—1996《》、JJG1007—2005《

器中关于高压量值溯源的有关方法

》。

本规范为首次制定

。

Ⅱ

JJF1474—2014

医用诊断X射线非介入式

管电压表校准规范

1范围

本规范适用于医用诊断射线非介入式也称非接入式管电压

40kV~150kVX()

表射线机多功能测量仪器的管电压测量部分的校准

、X。

本规范不适用于乳腺诊断射线非介入式管电压表的校准

X。

2引用文件

本规范主要引用以下文件

:

工频高压分压器

JJG496

医用诊断射线辐射源

JJG744—2004X

直流高压分压器

JJG1007

医用电气设备放射诊断中用于非介入测量射线管电压的剂

IEC61676:2009X

量测量仪器

(Medicalelectricalequipment—Dosimetricinstrumentsusedfornon-

invasivemeasurementofX-raytubevoltageindiagnosticradiology)

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语及计量单位

术语

3.1

射线管电压

3.1.1XX-raytubevoltage

加载于射线管阳极和阴极间的电位差又称曝光电压

X,。

有效范围

3.1.2effectiverange

仪器满足其声明性能要求的指示值范围最大最小有效指示值对应范围的最高

。()

端最低端

()。

曝光时间

3.1.3irradiationtime

按规定方法测出的射线机的照射持续时间通常是辐射量率超过某一规定水平

X,

的时间也称辐照时间

。。

固有误差

3.1.4intrinsicerror

在标准试验条件下测量值偏离参考值的大小

,。

介入测量

3.1.5invasivemeasurement

通过外接合适的仪器或者高阻抗分压器来获得射线管电压值的测量

X。

非介入测量

3.1.6non-invasivemeasurement

通过分析射线管发射的射线辐射来获得射线管电压值的测量

XXX。

最大峰值电压

3.1.7maximumpeakvoltage

在规定时间间隔内的射线管电压的最大值

X。

1

JJF1474—2014

平均峰值电压

3.1.8meanpeakvoltage

在规定时间间隔期间的所有射线管电压峰值的平均值

X。

最小有效测量范围

3.1.9()minimumeffective(measurement)range

仪器满足其声明性能要求的指示值最小允许范围

。

实际峰值电压

,

3.1.10UpracticalpeakvoltagePPV

max

pUwUUUU

Umax

min()·()··d

U^UpUU

maxU

=,min()·d=1

∫pUwUU

U()·()·d

min∫

式中

:∫

U实际峰值电压

^———;

U电压U的分布函数

p()———;

wU权函数

()———;

U测量区间内最高电压值

max———;

U测量区间内最低电压值

min———。

工作辐射下限

3.1.11thelowestradiationlimitofoperation

能引起仪器正确响应达到其声明性能要求的最小射线空气比释动能率

、X。

计量单位

3.2

射线管电压单位的名称千伏符号

3.2.1X:;:kV。

射线空气比释动能率单位的名称毫戈瑞每秒微戈瑞每秒符号

3.2.2X:,;:mGy/s,

Gy/s。

μ射线辐射时间单位的名称毫秒符号

3.2.3X:;:ms。

4概述

通过多个辐射探测器探测分析射线管发射的射线辐射特性射线非介入式

XX,X

管电压表获得加载在射线管阴极和阳极间的实际峰值电压的仪器又称为射线非

X,X

介入式千伏表主要用于测量诊断射线装置曝光时的实际峰值电压表现为单一功

,X,

能的管电压测量仪或多功能产品中的管电压测量功能也称为非介入式射线千伏表

,X

非介入式射线管电压测量仪等

(X-raykVmeter),X(X-raytubevoltagemeter)。

射线非介入式管电压表一般由射线探测器阵列信号处理电路控制及运算

XX、、

单元显示部分等构成见图

(MCU)、,1。

图射线非介入式管电压测量装置原理图

1X

2

JJF1474—2014

5计量特性

固有误差

5.1

实际峰值电压不小于时相对固有误差不超过

a)50kV,±2%;

实际峰值电压小于时固有误差不超过

b)50kV,±1kV。

测量重复性

5.2

实际峰值电压测量重复性不大于或取较大者

0.5kV0.5%,。

射线过滤影响

5.3X

射线总过滤按表有效范围内变化时实际峰值电压测量偏差不超过

X1,±1.5%。

表1各适用对象管电压表的X射线总过滤有效范围

适用对象射线总过滤有效范围

X

通用摄影装置

2.5mmAl~3.5mmAl

装置

CT4mmAl~8mmAl

牙科摄影装置

1.5mmAl~2.0mmAl

透视装置

2.5mmAl~3.5mmAl

工作辐射下限

5.4

在规定条件下被校仪器的工作辐射下限值一般不超过

,1mGy/s。

注:以上技术指标不适用于合格性判别,仅供参考。

6校准条件

环境条件

6.1

环境温度

a):15℃~25℃;

相对湿度

b):30%~75%;

无明显影响校准结果的电磁干扰

c)。

测量标准及其他设备

6.2

标准实际峰值电压测量系统

6.2.1

由介入式高频高压分压器及高速数字采集分析单元构成

。

能对其频率响应和电压系数进行修正

a);

直流和交流分压取样误差

b)50Hz:±0.5%;

频率响应

c):-1dB(0Hz~200kHz);

峰值电压测量范围

d):20kV~150kV。

介入式高频高压分压器

6.2.1.1

阳极对阴极最高峰值电压不低于

a):150kV;

阳极对地最高峰值电压不低于

b):80kV;

阴极对地最高峰值电压不低于

c):80kV;

直流分压比不低于

d):10000∶1;

3

JJF1474—2014

对地分压负载大于

e):100MΩ;

直流和交流分压误差

f)50Hz:±0.5%;

频率响应

g):-1dB(0Hz~200kHz)。

高速数字采集分析单元

6.2.1.2

有实际峰值电压测量功能

a);

可测频率范围

b):0Hz~1MHz;

实际峰值电压测量误差不超过

c):±0.4%;

能同时进行双道正负极性电压采样采样速率不低于

d),:4MHz。

诊断水平剂量仪

6.2.2

带非介入式曝光时间测量功能无曝光时间测量功能的诊断水平剂量仪需单

a),,

独配置非介入式曝光时间表

;

空气比释动能测量范围

b):1.0μGy~1.0cGy;

空气比释动能测量不确定度不超过k

c):3.0%(=2);

曝光时间测量最大允许误差T或取较大者T为曝光时间

d):±1%×±1ms,,;

曝光时间测量分辨力不超过

e):0.2ms。

射线辐射源

6.2.3X

采用性能稳定的高频诊断射线机作为射线辐射源管电压曝光电流曝光

XX,、、

时间均可调

。

管电压范围

a):40kV~150kV;

管电压重复性不超过或取较大者

b):0.5%0.5kV,;

管电压频率不低于

c):50kHz;

最大曝光电流不低于

d):500mA;

固有过滤不超过

e):1.5mmAl;

射线辐射场剂量率范围约

f)X:0.2mGy/s~200mGy/s。

其他

6.3

钢尺

6.3.1

测量范围最小分度值不超过

:0mm~1000mm;:1mm。

温度计

6.3.2

测量范围最小分度值不超过

:0℃~50℃;:0.5℃。

湿度计

6.3.3

相对湿度测量范围最小分度值不超过

:30%~100%;:1%。

7校准项目和校准方法

固有误差

7.1

校准时设备布局及曝光参数设定见附录

,A。

适用不同射线装置测量的管电压表校准时射线总过滤曝光电流I以及

X,X、p,

至少规定的校准点电压V见表

p2。

4
