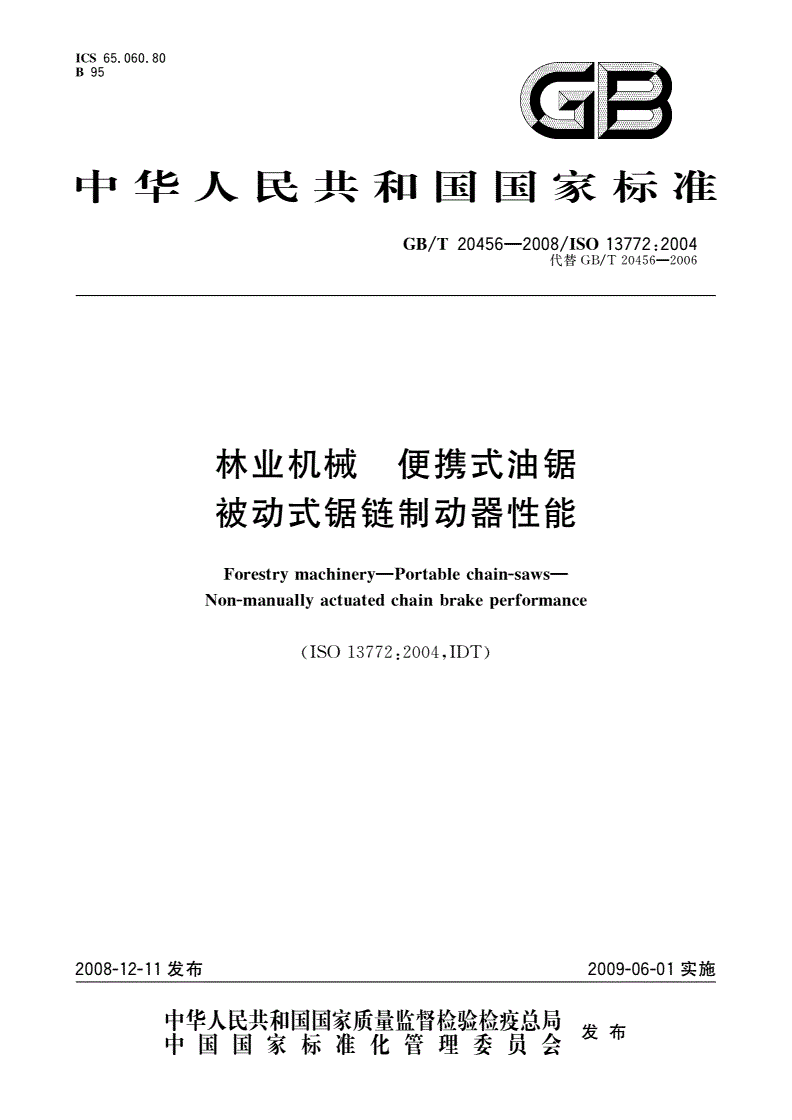

GB/T 20456-2008 林业机械 便携式油锯 被动式锯链制动器性能

ICS65．060．80

B95

缮圄

中华人民共和国国家标准

13772：2004

GB／T20456--2008／IS0

代替GB／T

林业机械便携式油锯

被动式锯链制动器性能

chain—saws——

Forestrymachinery--Portable

chainbrake

actuatedperformance

Non—manually

(ISO13772：2004，IDT)

2008-12-12009-06-0

1发布1实施

宰瞀粥紫瓣訾糌瞥星发布中国国家标准化管理委员会仪19

13772：2004

GB／T20456--2008／IS0

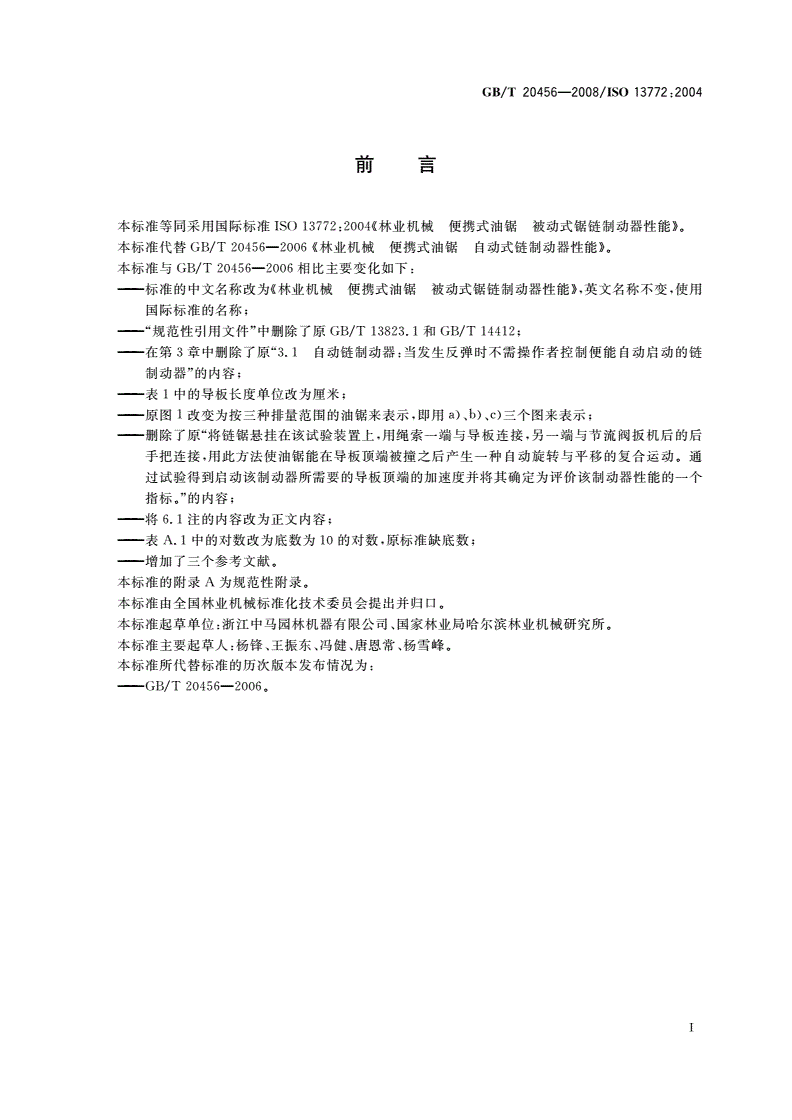

刖昌

本标准等同采用国际标准ISO13772：2004{林业机械便携式油锯被动式锯链制动器性能》。

20456

本标准代替GB／T2006《林业机械便携式油锯自动式链制动器性能》。

20456

本标准与GB／T2006相比主要变化如下：

——标准的中文名称改为《林业机械便携式油锯被动式锯链制动器性能》，英文名称不变，使用

国际标准的名称；

13823．1和GB／T14412；

——“规范性引用文件”中删除了原GB／T

一一在第3章中删除了原“3．1自动链制动器：当发生反弹时不需操作者控制便能自动启动的链

制动器”的内容；

——表1中的导板长度单位改为厘米；

——原图1改变为按三种排量范围的油锯来表示，即用a)、b)、c)三个图来表示；

～一删除了原“将链锯悬挂在该试验装置上，用绳索一端与导板连接，另一端与节流阀扳机后的后

手把连接，用此方法使油锯能在导板顶端被撞之后产生一种自动旋转与平移的复合运动。通

过试验得到启动该翩动器所需要的导板顶端的加速度并将其确定为评价该制动器性能的一个

指标。”的内容；

将6．1注的内容改为正文内容；

表A．1中的对数改为底数为lo的对数，原标准缺底数；

……增加了三个参考文献。

本标准的附录A为规范性附录。

本标准由全国林业机械标准化技术委员会提出并归口。

本标准起草单位：浙江中马园林机器有限公司、国家林业局哈尔滨林业机械研究所。

本标准主要起草人：杨锋、王振东、冯健、唐恩常、杨雪峰。

本标准所代替标准的历次版本发布情况为：

——GB／T204562006。

13772：2004

GB／T20456--2008／ISO

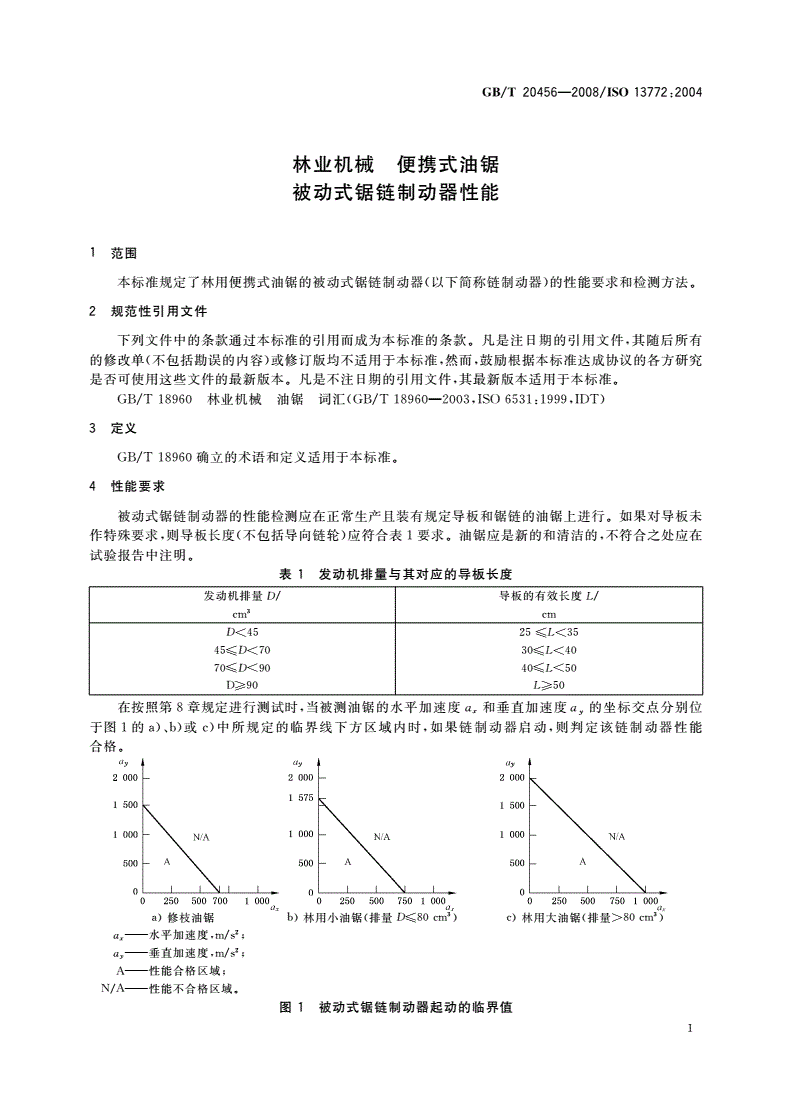

林业机械便携式油锯

被动式锯链制动器性能

1范围

本标准规定了林用便携式油锯的被动式锯链制动器(以下简称链制动器)的性能要求和检测方法。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注El期的引用文件，其最新版本适用于本标准。

189602003，Is0

GB／T18960林业机械油锯词汇(GB／T6531：1999，IDT)

3定义

GB／T18960确立的术语和定义适用于本标准。

4性能要求

被动式锯链制动器的性能检测应在正常生产且装有规定导板和锯链的油锯上进行。如果对导板未

作特殊要求，则导板长度(不包括导向链轮)应符合表1要求。油锯应是新的和清洁的，不符合之处应在

试验报告中注明。

表1发动机排量与其对应的导板长度

发动机排量D／导板的有效长度L／

D<4525≤L<35

45≤D<7030≤L<40

70≤D<9040≤L<50

D≥90L≥50

在按照第8章规定进行测试时，当被测油锯的水平加速度n；和垂直加速度n，的坐标交点分别位

于图l的a)、b)或c)中所规定的临界线下方区域内时，如果链制动器启动，则判定该链制动器性能

合格。

o2505007501oo％。

cm3)

a)修枝油锯b)林用小油锯(排量D≤：80

。：——水平加速度，m／s2

q——垂直加速度，m／s2

A——性能合格区域；

N／A——性能不合格区域。

图1被动式锯链制动器起动的临界值

13772：2004

GB／T20456--2008／IS0

5试验原则

油锯应安装在图2所示的试验装置上。落块以一定的高度降落至摆臂的一端，并使另一端的油锯

反方向加速运动。下落高度应逐渐增加到链制动器起动为止。

单位为毫米
