GB/T 19760.2-2008 CC-Link控制与通信网络规范 第2部分：CC-Link实现

lCS25．040

N10

圆冒

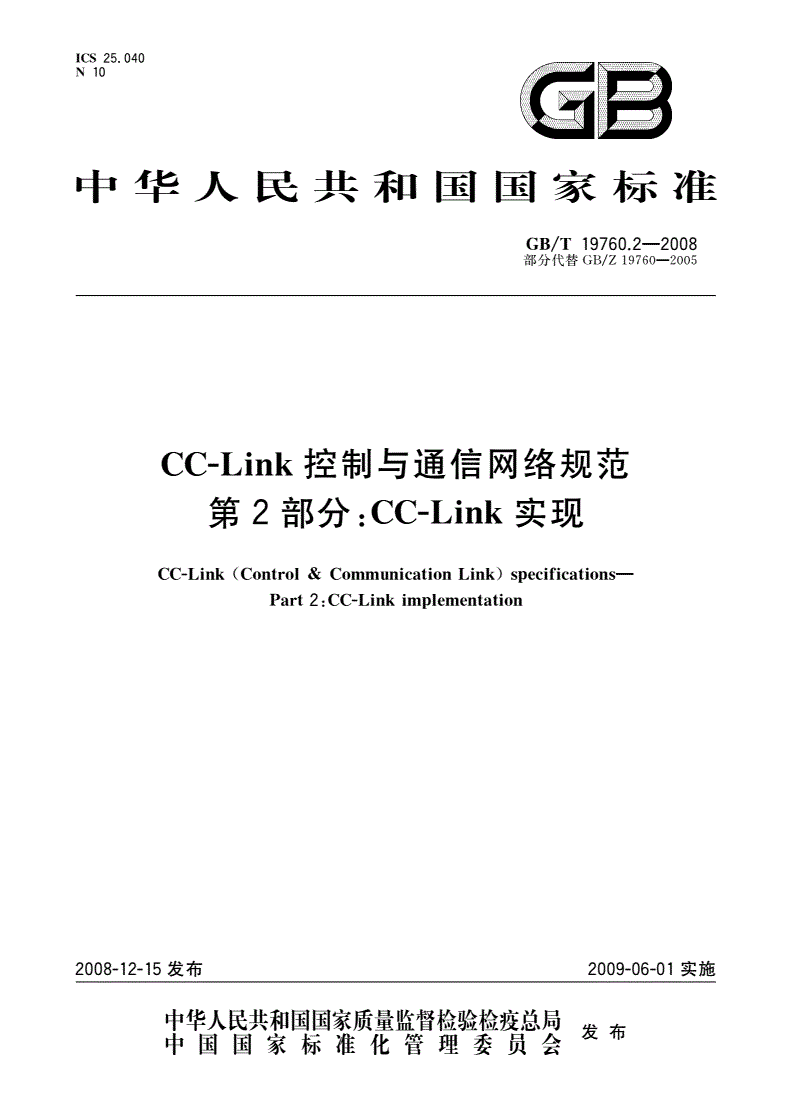

中华人民共和国国家标准

19760．2—2008

GB／T

19760--2005

部分代替GB／Z

CC—Link控制与通信网络规范

第2部分：CC—Link实现

CC-Link(Control&Communication

Part2：CC—Link

implementation

2009—06—0

2008—12-15发布1实施

丰瞀髁紫瓣警糌瞥星发布中国国家标准化管理委员会“”。

19760．2—2008

GB／T

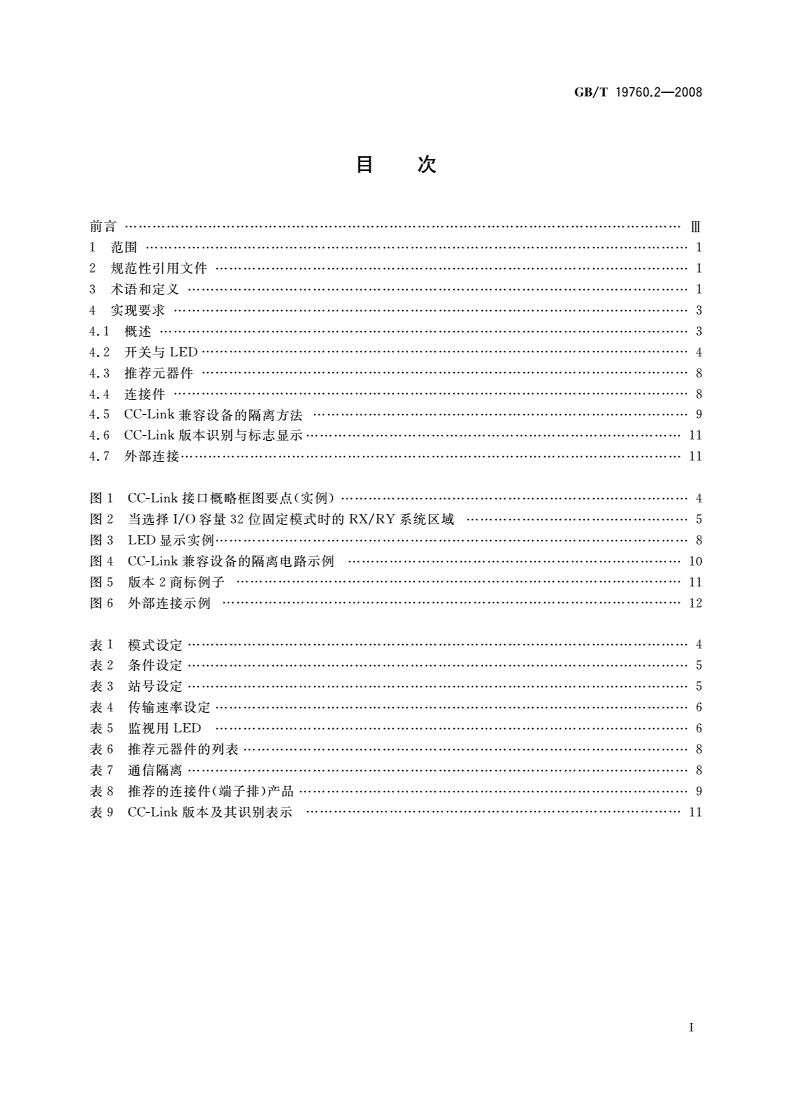

目次

前言···………………·………·……

1范围·……………··…·………··-Ⅱ1

2规范性引用文件………………·1

3术语和定义……·1

4实现要求………·3

4．1概述……··…一·3

4．2开关与LED……………··…··4

4．3推荐元器件……··……·……·8

4．4连接件……………·…………8

4．5CC-Link兼容设备的隔离方法9

4．6CC-Link版本识别与标志显示l

4．7外部连接………1

图1CC-Link接口概略框图要点(实例)…·…………··……4

图2当选择I／O容量32位固定模式时的RX／RY系统区域5

图3LED显示实例……………8

图4CC-Link兼容设备的隔离电路示例…··O

图5版本2商标例子…………·……………·1

图6外部连接示例………·……····…………2

表1模式设定4

表2条件设定5

表3站号设定5

表4传输速率设定…··6

表5监视用LED…··6

表6推荐元器件的列表8

表7通信隔离……·…·8

表8推荐的连接件(端子排)产品9

表9CC-Link版本及其识别表示1

19760．2—2008

GB／T

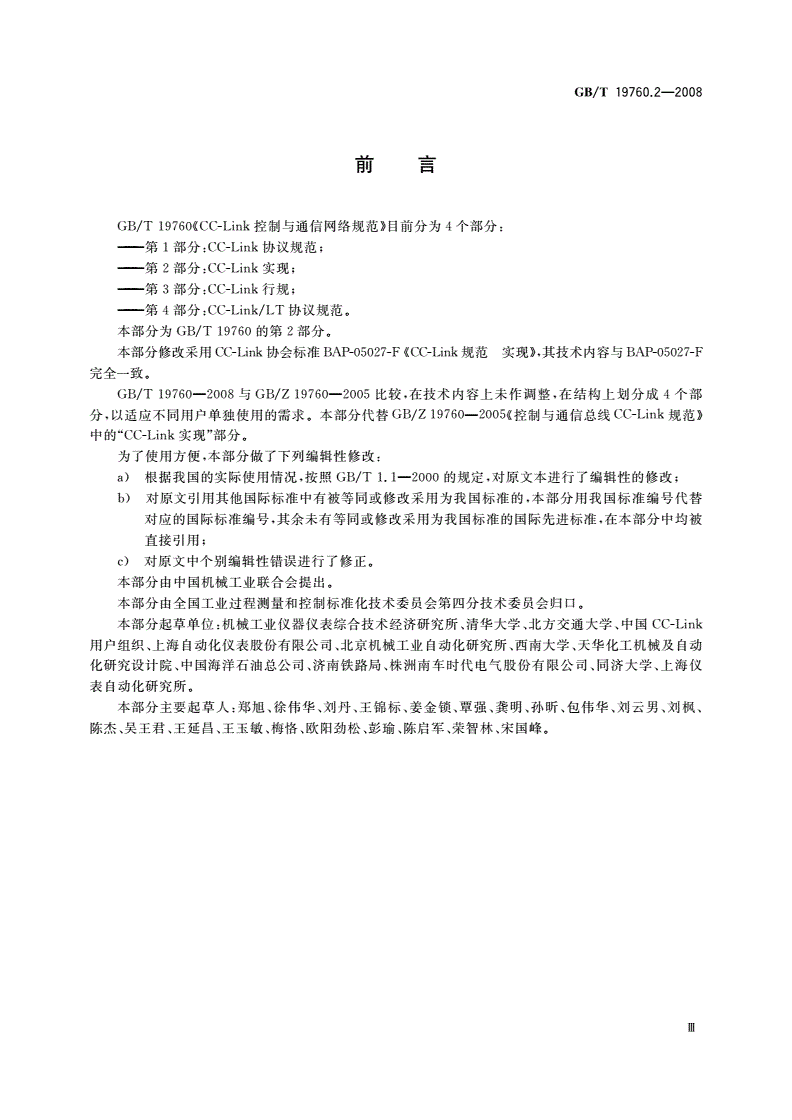

刖昌

GB／T19760((CC-Link控制与通信网络规范》目前分为4个部分：

——第1部分：CC—Link协议规范；

——一第2部分：CC-Link实现；

——第3部分：CC-Link行规；

——第4部分：CC-Link／LT协议规范。

本部分为GB／T19760的第2部分。

完全一致。

19760

GB／T2008与GB／Z

中的“CC—Link实现”部分。

为了使用方便，本部分做了下列编辑性修改：

a)根据我国的实际使用情况，按照GB／T1．1—2000的规定，对原文本进行了编辑性的修改；

b)对原文引用其他国际标准中有被等同或修改采用为我国标准的，本部分用我国标准编号代替

对应的国际标准编号，其余未有等同或修改采用为我国标准的国际先进标准，在本部分中均被

直接引用；

c)对原文中个别编辑性错误进行了修正。

本部分由中国机械工业联合会提出。

本部分由全国工业过程测量和控制标准化技术委员会第四分技术委员会归口。

本部分起草单位：机械工业仪器仪表综合技术经济研究所、清华大学、北方交通大学、中国CC—Link

用户组织、上海自动化仪表股份有限公司、北京机械工业自动化研究所、西南大学、天华化工机械及自动

化研究设计院、中国海洋石油总公司、济南铁路局、株洲南车时代电气股份有限公司、同济大学、上海仪

表自动化研究所。

本部分主要起草人：郑旭、徐伟华、刘丹、王锦标、姜金锁、覃强、龚明、孙听、包伟华、刘云男、刘枫、

陈杰、吴王君、王延昌、王玉敏、梅恪、欧阳劲松、彭瑜、陈启军、荣智林、宋国峰。

Ⅲ

19760．2—2008

GB／T

CC—Link控制与通信网络规范

第2部分：CC—Link实现

1范围

本部分规定了CC-Link实现。

本部分适用于自动化控制领域。本部分中所有标有“必要”的项目必须被安装在所开发的CC-Link

接口中。

2规范性引用文件

下列文件中的条款通过GB／T19760的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

IsO／IEc2382一

GB／T5271．1信息技术词汇第1部分：基本术语(GB／T5271．1—2000，eqv

l：1993)

5271．52008，ISO2382—5：1999，

GB／T5271．5信息技术词汇第5部分：数据表示(GB／T

IDT)

2382—8

52715271．8—2001，idtISO／IEC

GB／T8信息技术词汇第8部分：安全(GB／T

1998)

52712382

GB／T9信息技术词汇第9部分：数据通信(GB／T5271．9—2001，eqv]SO／]EC

9；1995)

GB／T7421信息技术系统间远程通信和信息交换高级数据链路控制(HDLC)程序

(GB／T7421--2008，IS0／IEC13239：2002，IDT)

9387．1r

GB／T9387．1信息技术开放系统互连基本参考模型第1部分：基本模型(GB／T

1998，idtIS0／IEC7498—1：1994)

EIA

RS-485平衡数字多点系统中使用的发生器和接收器的电性能标准

3术语和定义

下列术语和定义适用于本部分。

3．1

data

位数据bit

表示1个位状态的信息——0(OFF)或者1(oN)。

3．2

transmission

循环传输cyclic

通过CC—Link网络周期性地更新数据的通信方法。

3．3

transmission

扩展循环传输extensioncyclic

一种循环通信，在该通信方式中通过把通信数据包分割成若干个块来增加传输的数据大小，从而使

每一个逻辑站进行循环通信的最大链接容量增加到128位和64字。

1

19760．2—2008

GB／T

3．4

扩展循环设置extensioncyclicsettings

在扩展循环传输(ver．2．oo)中，扩展循环容量可以设置成常规循环数据容量的2倍、4倍或8倍。

3．5

MachineInterface

人机界面Human

以人可以识别的显示方式和人能够输入的输入方式，在人和机器之间进行信息交流的设备。

3．6

devicestation

智能设备站intelligent

DeVice)来表示。

与主站进行n：l的循环传输和瞬时传输的站。本部分中用缩略语ID(Intelligent

3．7

station

本地站local

可以与主站和其他本地站进行n：n循环传输和瞬时传输的站。本部分中用缩略语L(Local)来

表示。

3．8

station

主站master

控制整个CC-Link网络的站。控制信息(参数)存储在主站中。每个网络中必须有一个主站。站

号固定为0。本部分中用缩略语M(Master)来表示。

3．9

transmission

报文传输message

传输非周期数据的方法，实际的报文数据通过循环传输或通过瞬时传输来实现。

3．10

节点node

与CC-Link网络连接的物理设备。

3．11

ofstations)

占用的逻辑站数numberoccupiedstations(109ic

网络中单个从站使用的逻辑站数，根据数据量可设置为1～4(占用1个逻辑站表示在CC—Link缓

冲区中划分的一个用于与其他站通信的最小单位，在本部分中称为逻辑站)。远程I／O站只能设置为

1。本部分中有时用n表示占用的逻辑站数。

3．12

ofstations)

站数namberstations(109ic

Link网络中的所有物理设备占用的逻辑站数量的总和。

被连接到同一CC

3．13

ofnodes

节点数number

实际连接到一个CC-Link网络上的物理设备数。

3．14

functions

RAS功能RAS

Serviceability)的缩略语。

“可靠性、可用性和可维护性”(Reliability，Availability，and

该术语用以描述自动化设备易于使用。

3．15

devicestation

远程设备站remote

可以同时使用位数据和字数据的站(例如：模拟量模块、指示器、数字量模块、电磁阀等)。本部分中

Device)来表示。

有时用缩略语RD(Remote

2

19760．2—2008

GB／T

3．16

远程I／O站remoteI／Ostation

只能使用位数据的站。只占用一个逻辑站(例如：数字模块、电磁阀、传感
