SB/T 10516-2008 散装水泥农村配送站技术规范

犐犆犛０３．１００．５０

犃０１

备案号：—

２５５１２２００９

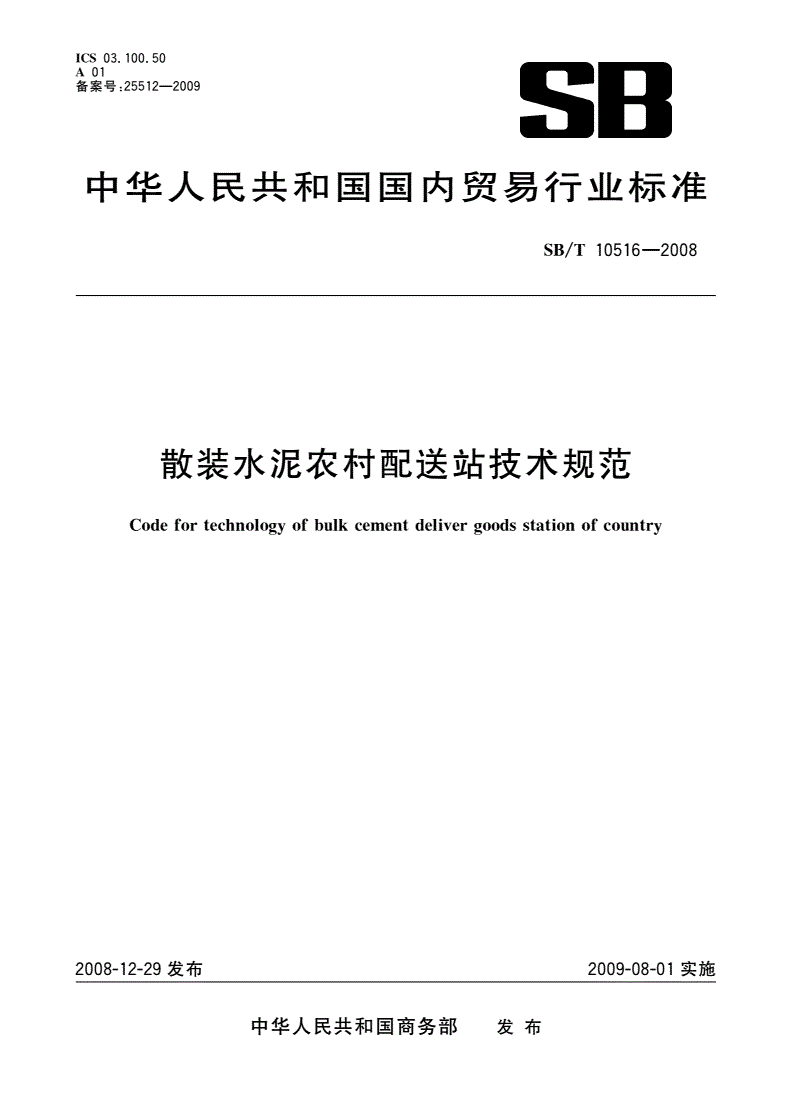

中华人民共和国国内贸易行业标准

／—

犛犅犜１０５１６２００８

散装水泥农村配送站技术规范

犆狅犱犲犳狅狉狋犲犮犺狀狅犾狅狅犳犫狌犾犽犮犲犿犲狀狋犱犲犾犻狏犲狉狅狅犱狊狊狋犪狋犻狅狀狅犳犮狅狌狀狋狉

犵狔犵狔

ㅤㅤㅤㅤ

２００８１２２９发布２００９０８０１实施

中华人民共和国商务部发布

／—

犛犅犜１０５１６２００８

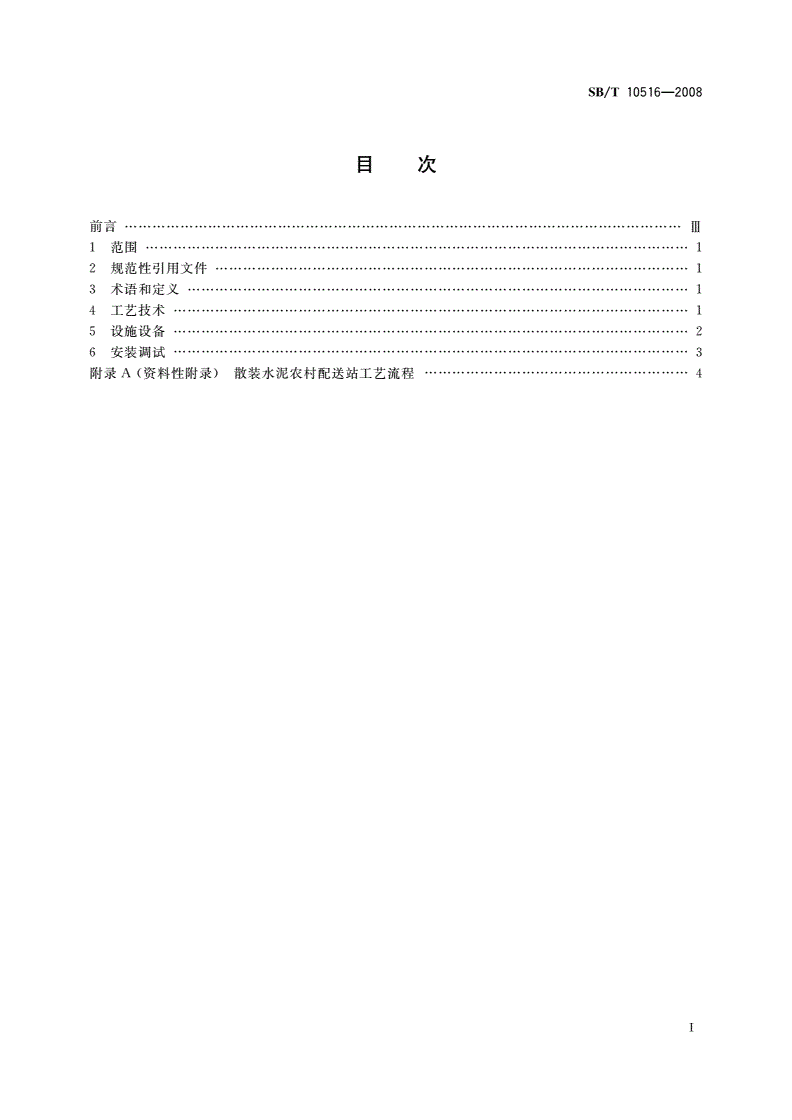

目次

前言Ⅲ

１范围１

２规范性引用文件１

３术语和定义１

４工艺技术１

５设施设备２

６安装调试３

附录（资料性附录）散装水泥农村配送站工艺流程

Ａ４

ㅤㅤㅤㅤ

Ⅰ

／—

犛犅犜１０５１６２００８

散装水泥农村配送站技术规范

１范围

标准规定了散装水泥农村配送站工艺技术、设施设备和安装调试的要求。

本标准适用于县及县以下城市化规划的乡镇以外农村区域的新建、改造、扩建散装水泥农村配送站

的设计和建设。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

ＧＢ１２３４８工业企业厂界环境噪声排放标准

ＧＢ１６２９７大气污染物综合排放标准

ＧＢＺ１工业企业设计卫生标准

ＧＢ５００１７钢结构设计规范

ＧＢ５００３４建筑照明设计标准

ＧＢ５００５４低压配电设计规范

ＧＢ５００５７建筑物防雷设计规范ㅤㅤㅤㅤ

ＧＢ５０１２８立式圆筒形钢制焊接储罐施工及验收规范

ＧＢ５０１８７工业企业总平面设计规范

ＧＢ５０２７０连续输送设备安装工程施工及验收规范

—农村安全用电规程

ＤＬ４９３２００１

３术语和定义

３．１

散装水泥农村配送站犫狌犾犽犮犲犿犲狀狋犱犲犾犻狏犲狉狅狅犱狊狊狋犪狋犻狅狀狅犳犮狅狌狀狋狉

犵狔

水泥生产（粉磨）、中转（经销、代销）、使用（制品、构件、砌块）和其他企业异地新建、改建和扩建的，

向农村使用或销售点提供专用贮运、使用等装备的散装水泥物流配送站点。

４工艺技术

４．１选址和平面布置

４．１．１选址

配送站选址应符合乡镇总体规划要求，宜在经济配送服务半径内，与人居集中区域保持合适距离；

宜在居民住宅主导风向的下风向，具有适合农村运输车辆通行和钢结构贮库等设施设备吊装施工和道

路运输条件。

４．１．２平面布置

４．１．２．１钢结构贮库布置，根据工艺、地形、工程地质及施工条件等，经技术经济比较后确定，符合

ＧＢ５０１８７要求；集中规划布置和分期预留场地建设。

４．１．２．２贮库群宜选择单排或多排立式纵（横）向平面布置。

１

／—

犛犅犜１０５１６２００８

４．１．２．３电子汽车衡宜直接布置在贮库侧的散装水泥装车位置，或选在出入大门通道处单独布置。

４．２工艺

４．２．１配送站应结合所在区域的农村经济社会发展状况和生产、运输、安全、卫生、环保等要求，经技术

经济比较后，择优确定其年中转散装水泥的数量等建设规模。

４．２．２钢结构贮库符合ＧＢ５０１２８，结构设计符合ＧＢ５００１７要求。

４．２．３工艺设备选型符合低能耗、排放要求。

４．２．４不同品种、品牌、强度等级水泥单独存贮，更换时须清库处理。

４．３土建

４．３．１配送站场地标高与所在乡镇相邻企业和居住区域标高相适应；须方便生产联系，满足运输及排

水设施技术条件；建筑物室内地坪标高应高出场地０．１５ｍ，有装卸要求的室内地坪可做成台阶，其台阶

标高与运输设备车箱（罐）装卸要求相协调。

４．３．２钢筋混凝土基础的强度应满足设施设备对基础设计的技术要求。

４．４电气

４．４．１配电

４．４．１．１配电设计应符合ＧＢ５００５４要求；农村安全用电符合ＤＬ４９３要求。

４．４．１．２配电线路所选用绝缘导线或电缆，其额定电压不应低于线路工作电压。配电线路以允许载流

量不得小于线路计算电流，并留有余量。

室内导线及电缆的最小截面：动力线路２、照明线路２，控制线路２。

４．４．１．３２．５ｍｍ１．５ｍｍ１．０ｍｍ

线路敷设：绝缘导线应穿金属管明敷或暗敷，暗敷钢管的覆盖层不得小于４０ｍｍ。塑料护套电缆宜采

用电缆桥架敷设。动力线路和控制线路分开敷设。

ㅤㅤㅤㅤ

４．４．１．４电气管线穿越墙体及楼板的孔洞，应用非燃材料堵塞密闭。配线钢管应采用螺纹连接，所有

配电线路中间不得有接头。

４．４．２照明

照明设计符合ＧＢ５００３４要求；照明与动力分开配电，单独计量；照明系统应有保护措施。

４．４．３自动控制

自动控制系统应满足工艺要求，对用电设备提供安全保护，用电设备及生产作业联锁、故障报警等

控制；可配置显示工艺流程设备运行状况的计算机模拟控制箱（台）。

４．４．４接地

钢结构贮库接地设计应符合ＧＢ５００５７中第二类防雷建筑物的接地要求。

４．５除尘环保

钢结构贮库除尘系统设计，要求风管内的风速控制：水平段／／，垂直段／

４．５．１１８ｍｓ２２ｍｓ８ｍｓ

～～

／，倾斜段／／；风管弯头曲率半径取风管直径倍。

１２ｍｓ１２ｍｓ１６ｍｓ１２

～～

４．５．２除尘设备宜布置在室内。

４．５．３配送站贮库进料、装车作业粉尘排放符合ＧＢ１６２９７要求。

４．５．４配送站生产环境（场所）和非生产场所周界噪声应符合ＧＢ１２３４８要求。

４．５．５室内工作场所空气中的粉尘含量符合ＧＢＺ１要求。

５设施设备

５．１贮库

贮库单只有效贮量（），按，，，，，序数系列配置，其配置钢结构贮库数量按建设规

ｔ５０６０７０８０１００１２０

模确定。

２

／—

犛犅犜１０５１６２００８

５．２运输设备

配有适应农村道路运输条件的散装水泥专用运输车辆。

５．３装车设备

粉状物料散装设备，须满足其生产装车（罐、箱）能力要求。

５．４电子计量

电子汽车衡最小分度值满足１０ｋｇ，并配有数据打印、累计存贮数据称重显示仪（或微型计算机）。

５．５接收使用设备

满足使用需求的有效贮量以下的流动（周转）罐（箱）不少于只，并随罐（箱）配上

２０ｔ５２５ｋｇ～

５０ｋ容积式计量斗或另行配置５０ｋ１００ｋ计量小车。

ｇｇ～ｇ

５．６移动式空气压缩机

移动式空气压缩机排气量须满足站点使用要求，排气压力满足０．４ＭＰａ０．８ＭＰａ。

～

５．７料位仪

料位仪满足使用性能可靠，能正确及时反映钢结构贮库内料位高度和物料数量的变化。

５．８除尘器

除尘器按净过滤风速／设计，单只或多只悬挂式袋式除尘器，滤袋材料宜选针刺呢；或选用

≤２ｍｓ

单机袋式除尘器。

６安装调试

设备安装施工和运转前的检查、空载和负载试运转应符合ＧＢ５０２７０要求。

ㅤㅤㅤㅤ

３

／—

犛犅犜１０５１６２００８

附录犃

（资料性附录）

散装水泥农村配送站工艺流程

ㅤㅤㅤㅤ

图犃．１散装水泥农村配送站工艺流程图

４
