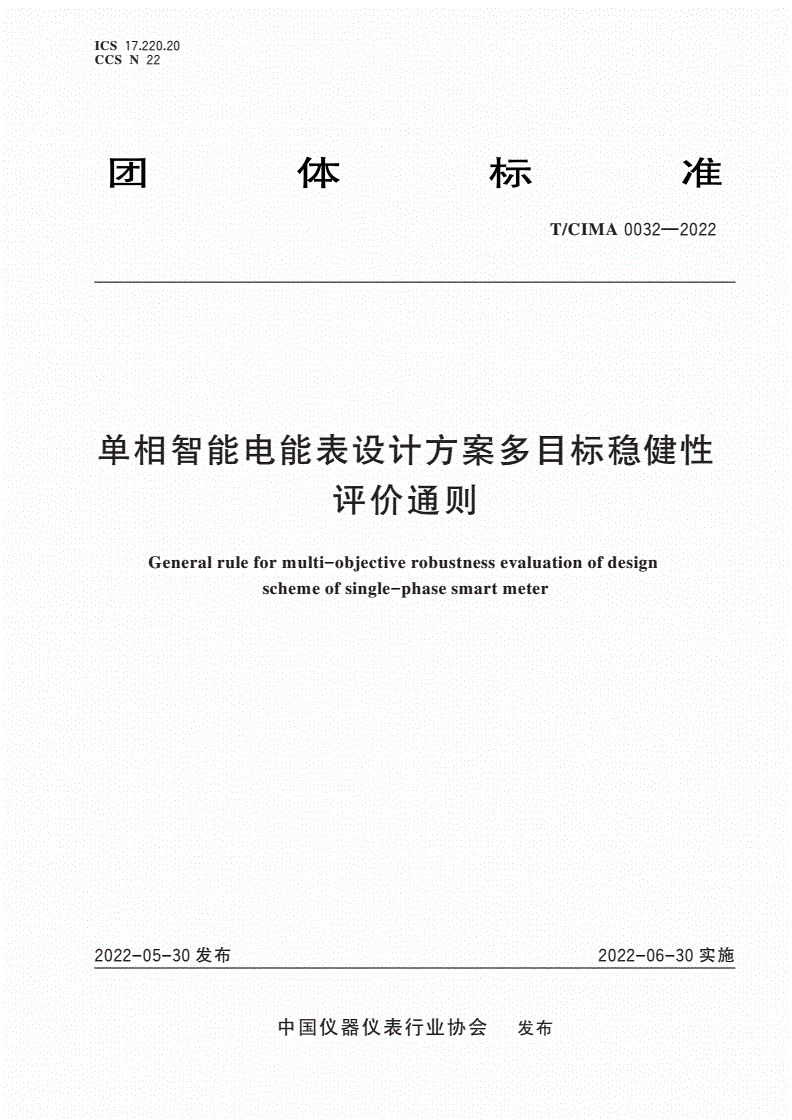

T/CIMA 0032-2022 单相智能电能表设计方案多目标稳健性评价通则

ICS17.220.20

CCSN22

T/CIMA0032—2022

单相智能电能表设计方案多目标稳健性

评价通则

Generalruleformulti-objectiverobustnessevaluationofdesign

schemeofsingle-phasesmartmeter

2022-05-30发布2022-06-30实施

中国仪器仪表行业协会发布

T/CIMA0032—2022

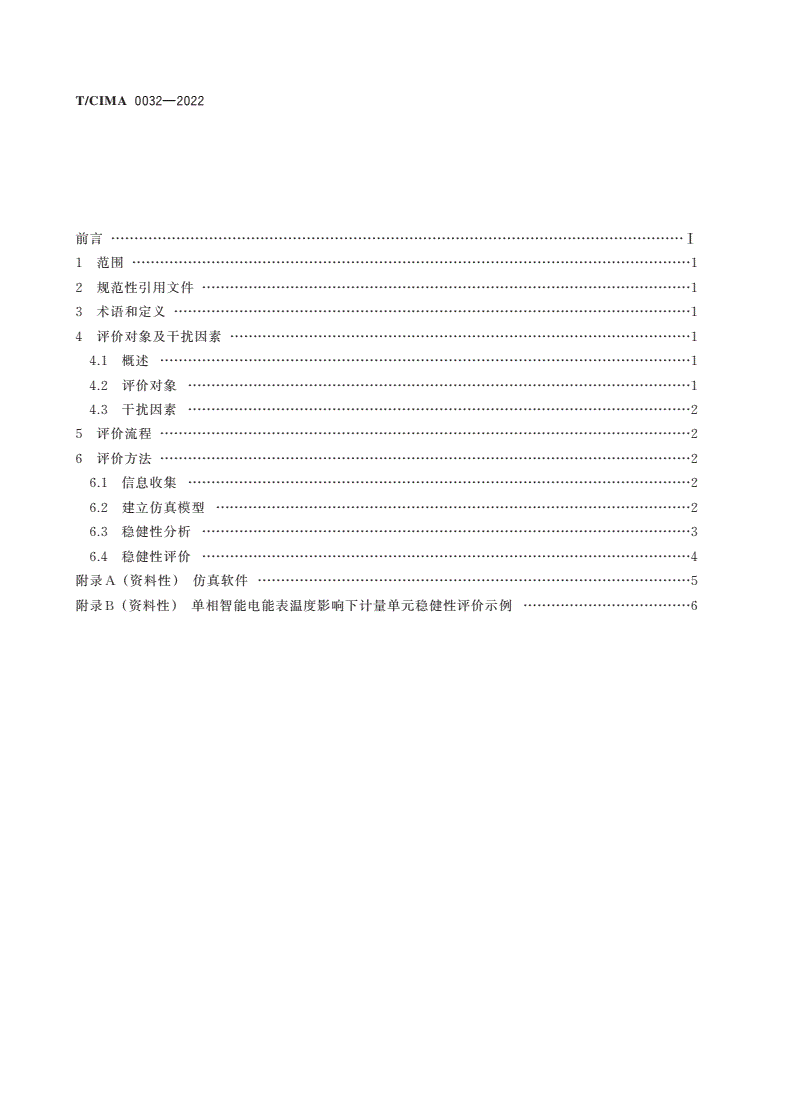

前言……………………………Ⅰ

1范围…………………………1

2规范性引用文件……………1

3术语和定义…………………1

4评价对象及干扰因素………………………1

4.1概述……………………1

4.2评价对象………………1

4.3干扰因素………………2

5评价流程……………………2

6评价方法……………………2

6.1信息收集………………2

6.2建立仿真模型…………………………2

6.3稳健性分析……………3

6.4稳健性评价……………4

附录A（资料性）仿真软件…………………5

附录B（资料性）单相智能电能表温度影响下计量单元稳健性评价示例………………6

T/CIMA0032—2022

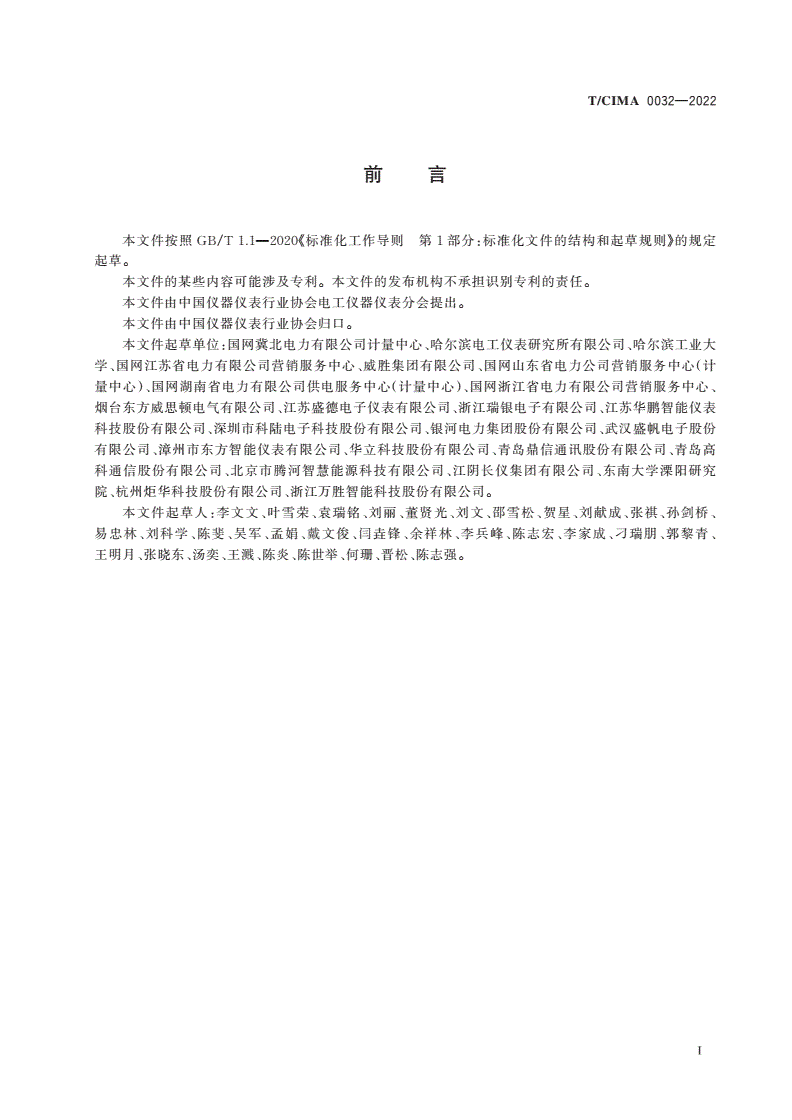

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国仪器仪表行业协会电工仪器仪表分会提出。

本文件由中国仪器仪表行业协会归口。

本文件起草单位：国网冀北电力有限公司计量中心、哈尔滨电工仪表研究所有限公司、哈尔滨工业大

学、国网江苏省电力有限公司营销服务中心、威胜集团有限公司、国网山东省电力公司营销服务中心（计

量中心）、国网湖南省电力有限公司供电服务中心（计量中心）、国网浙江省电力有限公司营销服务中心、

烟台东方威思顿电气有限公司、江苏盛德电子仪表有限公司、浙江瑞银电子有限公司、江苏华鹏智能仪表

科技股份有限公司、深圳市科陆电子科技股份有限公司、银河电力集团股份有限公司、武汉盛帆电子股份

有限公司、漳州市东方智能仪表有限公司、华立科技股份有限公司、青岛鼎信通讯股份有限公司、青岛高

科通信股份有限公司、北京市腾河智慧能源科技有限公司、江阴长仪集团有限公司、东南大学溧阳研究

院、杭州炬华科技股份有限公司、浙江万胜智能科技股份有限公司。

本文件起草人：李文文、叶雪荣、袁瑞铭、刘丽、董贤光、刘文、邵雪松、贺星、刘献成、张祺、孙剑桥、

易忠林、刘科学、陈斐、吴军、孟娟、戴文俊、闫垚锋、余祥林、李兵峰、陈志宏、李家成、刁瑞朋、郭黎青、

王明月、张晓东、汤奕、王溅、陈炎、陈世举、何珊、晋松、陈志强。

Ⅰ

T/CIMA0032—2022

单相智能电能表设计方案多目标稳健性

评价通则

1范围

本文件规定了单相智能电能表（或简称“产品”）设计方案多目标稳健性评价的对象、流程和方法。

本文件适用于基于仿真模型的单相智能电能表设计方案多目标稳健性评价。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

下列术语和定义适用于本文件。

3.1

干扰因素interferencefactor

在产品生产、存储和使用过程中，引起产品质量波动的外界因素。

注：干扰因素可能来自相同工艺不同批次产品间、同一批次产品间制造工艺、环境等。

3.2

稳健性robustness

表征产品关键特性参数波动幅度的综合指标，用标准偏差值表示。

3.3

多目标稳健性评价multi-objectiverobustnessevaluation

在各类干扰因素影响下对产品多个评价对象进行稳健性评价的活动。

4评价对象及干扰因素

4.1概述

本文件提及的单相智能电能表设计方案的多目标稳健性评价方法基于仿真技术，通过仿真多物理场

对电能表关键特性的影响，来评价电能表设计方案的稳健性，实现电能表设计阶段的质量提升。

4.2评价对象

应包含但不限于如下对象：

a）计量单元；

b）控制单元；

c）电源单元。

注：评价对象还可包含时钟单元、通信单元等。

1
