JG/T 460-2014 排烟天窗节能型材技术条件

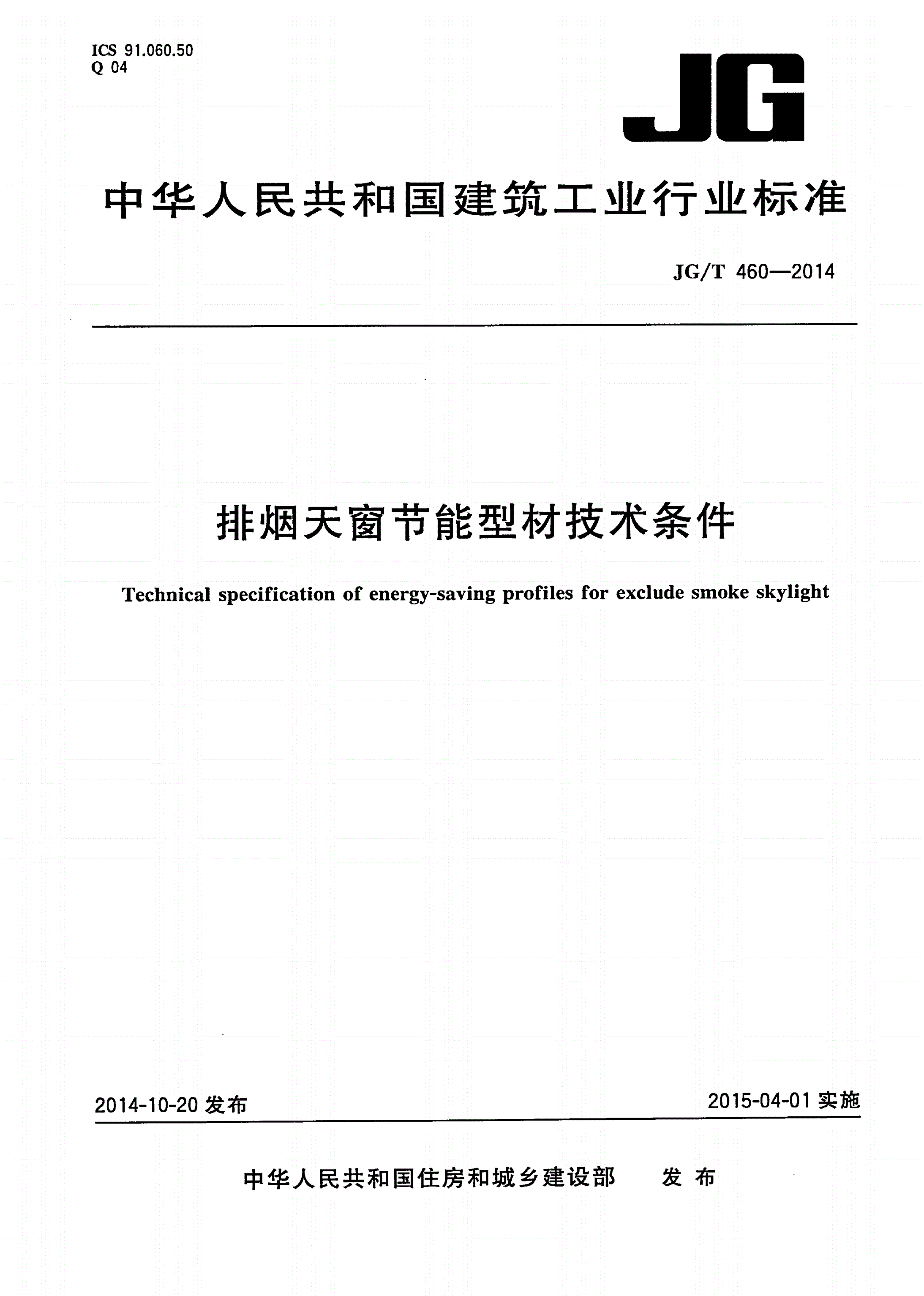

ICS91.060.50

Q04

中华人民共和国建筑工业行业标准

/—

JGT4602014

排烟天窗节能型材技术条件

Technicalsecificationofener-savinrofilesforexcludesmokeskliht

pgygpyg

ㅤㅤㅤㅤ

2014-10-20发布2015-04-01实施

中华人民共和国住房和城乡建设部发布

/—

JGT4602014

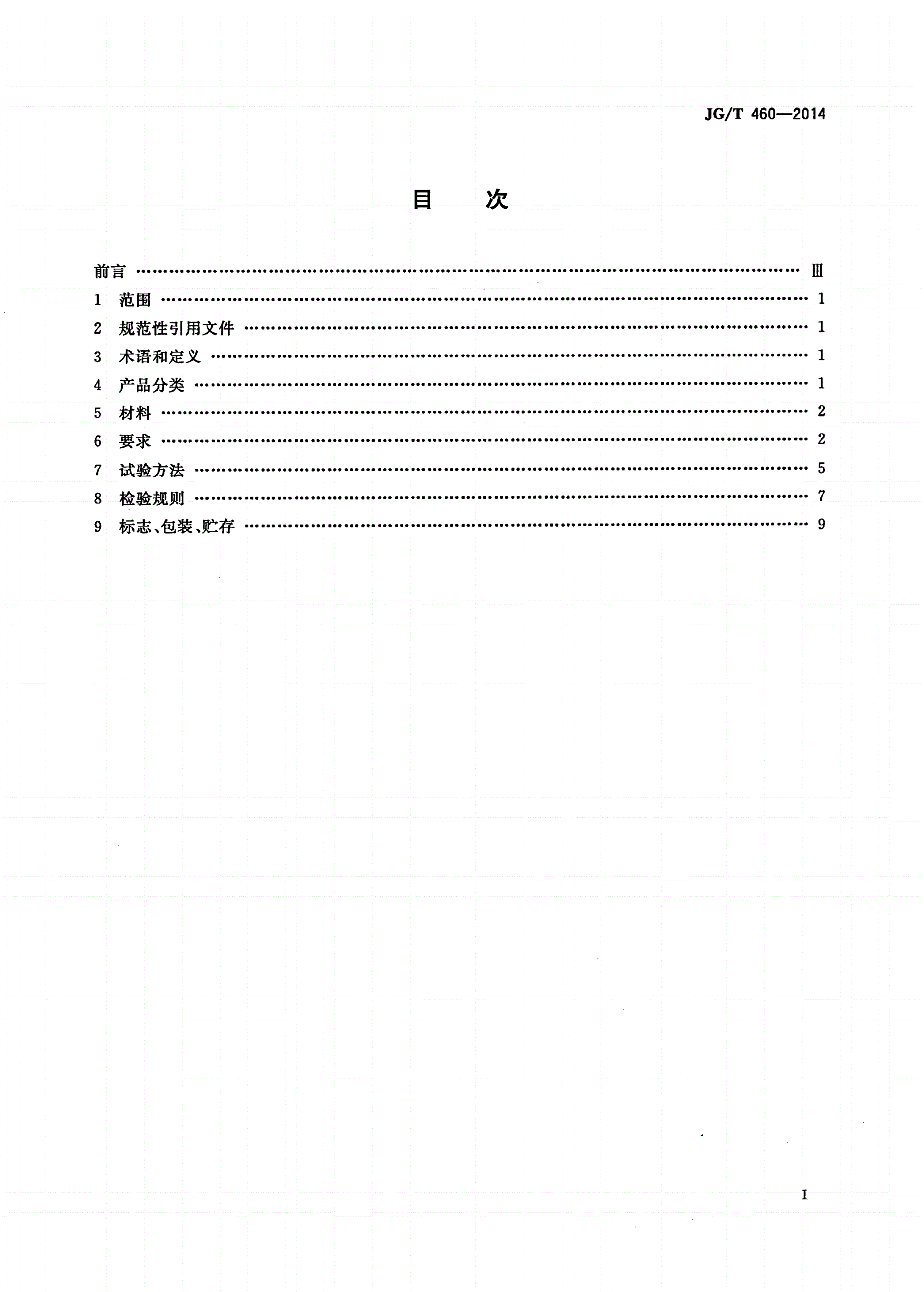

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4产品分类…………………1

5材料………………………2

6要求………………………2

7试验方法…………………5

8检验规则…………………7

…………………………

、、

标志包装贮存9

9

ㅤㅤㅤㅤ

Ⅰ

/—

JGT4602014

排烟天窗节能型材技术条件

1范围

、、、、、

本标准规定了排烟天窗节能型材的术语和定义产品分类材料要求试验方法检验规则及标志

、。

包装贮运

本标准适用于工业与民用建筑屋面用排烟天窗型材。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/形状和位置公差未注公差值

GBT1184

/连续热镀锌钢板及钢带

GBT2518

GB5237铝合金建筑型材

/泡沫塑料及橡胶表观密度的测定

GBT6343

GB6388运输包装收发货标志

/—ㅤㅤㅤㅤ

GBT84842008建筑外门窗保温性能分级及检测方法

GB8624建筑材料及制品燃烧性能分级

/、()

GBT8814门窗用未增塑聚氯乙稀PVC-U型材

/彩色涂层钢板及钢带

GBT12754

/彩色涂层钢板及钢带试验方法

GBT13448

GB50016建筑设计防火规范

/聚氨酯硬泡复合保温板

JGT314

3术语和定义

下列术语和定义适用于本文件。

3.1

排烟天窗节能型材ener-savinrofilesforexcludesmokeskliht

gygpyg

,。

具有保温作用用于屋面排烟天窗的型材

3.2

波浪度waviness

、。

排烟天窗型材表面出现凸凹不平形似波浪现象

4产品分类

4.1分类与代号

按型材所应用的天窗结构形式可分为:

1

/—

JGT4602014

):;

a三角型系列代号为S

):;

b平天窗系列代号为P

):;

c圆拱型系列代号为Y

):。

d侧开型系列代号为C

4.2标记与示例

4.2.1标记

()、、。

排烟天窗节能型材XC产品型号可由系列代号长度参数传热系数参数及标准编号组成

—/—

XC---JGT4602014

标准编号

传热系数参数[/(2·K)]

Wm

长度参数()

mm

序列代号

产品名称

4.2.2示例

2

,,/(·)。标记为:/—。

圆拱型系列长度为6000mm传热系数为3.2WmKXC-Y-6000-3.2-JGT4602014

5材料ㅤㅤㅤㅤ

5.1框架型材

,/、

排烟天窗框架型材材料可选用建筑外用彩色涂层钢板材质其性能应符合GBT2518

//;,

及的规定内部可填充硬质聚氨酯泡沫塑料等保温材料燃烧性能应达到

GBT12754GBT13448B1

,/、/。

级其余性能应符合GBT6343JGT314的规定

5.2窗扇型材

排烟天窗窗扇型材材料性能应符合、/的规定。

GB5237GBT8814

6要求

6.1
