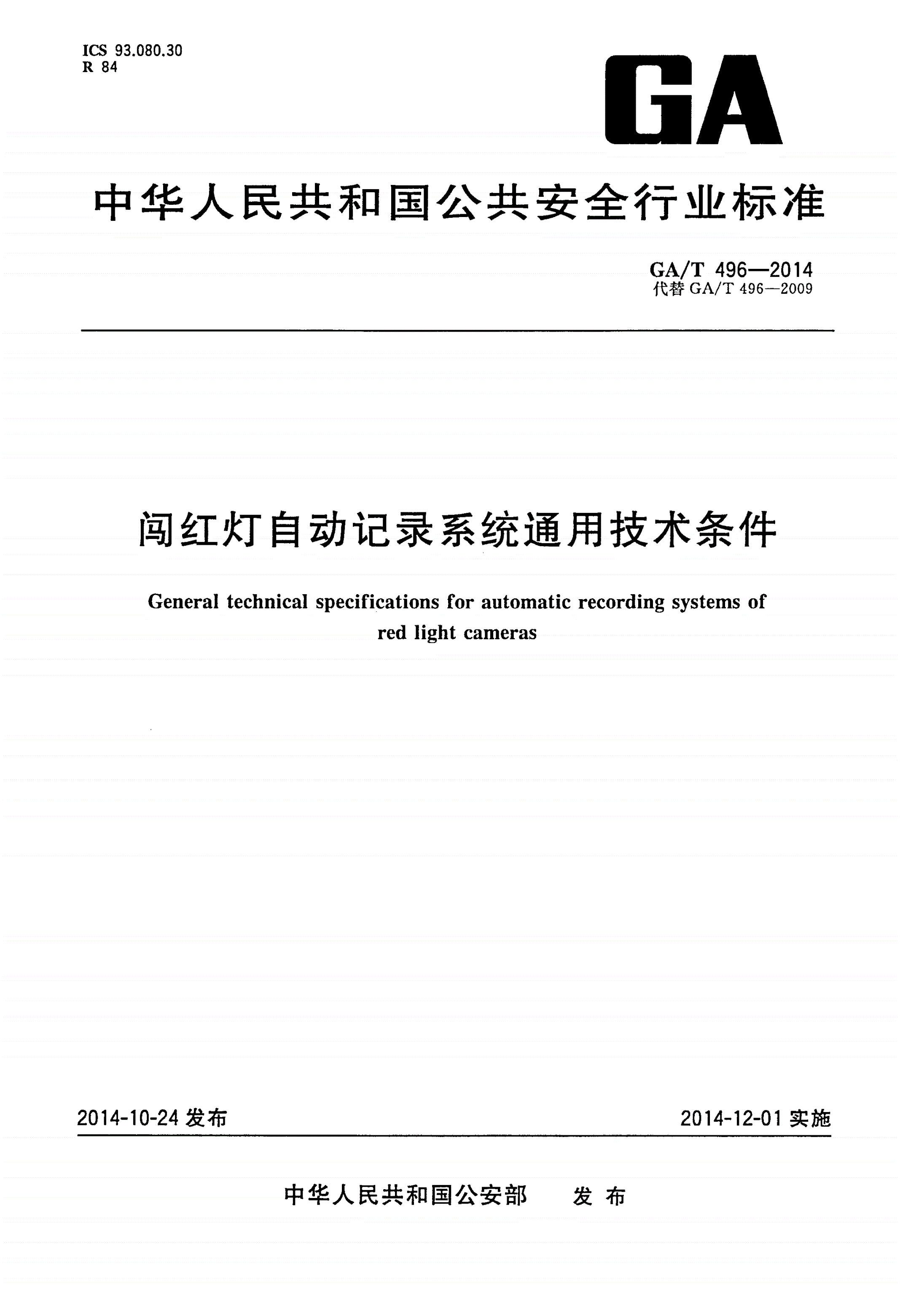

GA/T 496-2014 闯红灯自动记录系统通用技术条件

ICS93.080.30

R84

GA

中华人民共和国公共安全行业标准

GA/T496—2014

代替GA/T496-2009

闯红灯自动记录系统通用技术条件

Generaltechnicalspecificationsforautomaticrecordingsystemsofredlightcameras

2014-10-24发布2014-12-01实施

中华人民共和国公安部发布

GA/T496—2014

目次

前言II

1范围1

2规范性引用文件1

3术语和定义1

4功能2

5检验方法6

6检验规则11

7安装和运行条件13

8标志、标签、包装13

I

GA/T496—2014

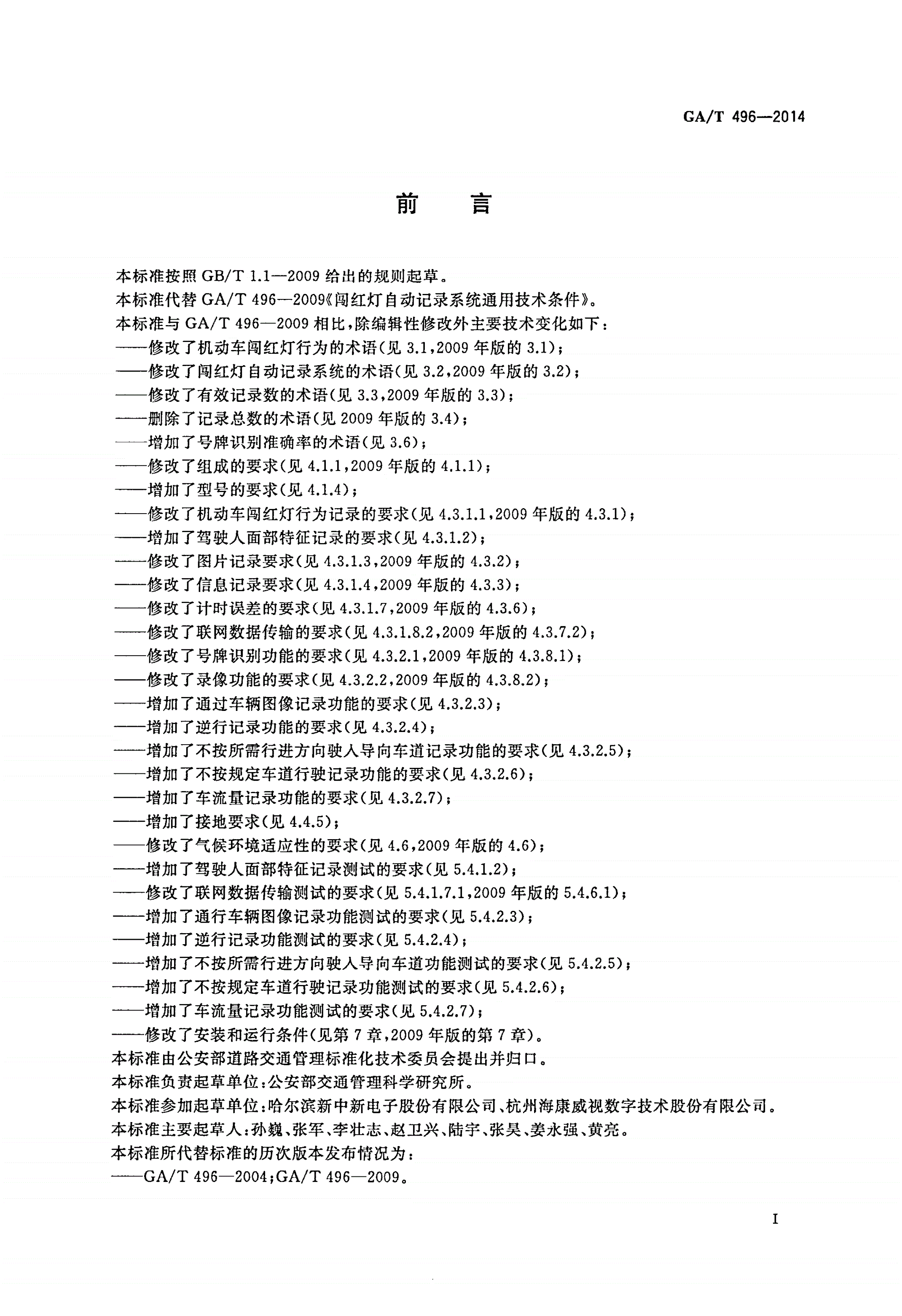

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GA/T496–2009《闯红灯自动记录系统通用技术条件》。

本标准与GA/T496–2009相比，除逻辑性修改外主要技术变化如下：

——修改了机动车闯红灯行为的术语（见3.1，2009年版的3.1）；

——修改了闯红灯自动记录系统的术语（见3.2，2009年版的3.2）；

——修改了有效记录数的术语（见3.3，2009年版的3.3）；

——删除了记录总数的术语（见2009年版的3.4）；

――增加了号牌识别准确率的术语（见3.6）；

——修改了组成的要求（见4.1.1，2009年版的4.1.1）；

――增加了型号的要求（见4.1.4）；

――修改了机动车闯红灯行为记录的要求（见4.3.1.1，2009年版的4.3.1）；

――增加了驾驶人面部特征记录的要求（见4.3.1.2）；

――修改了图片记录要求（见4.3.1.3，2009年版的4.3.2）；

――修改了信息记录要求（见4.3.1.4，2009年版的4.3.3）；

――修改了计时误差的要求（见4.3.1.7，2009年版的4.3.6）；

――修改了联网数据传输的要求（见4.3.1.8.2，2009年版的4.3.7.2）；

――修改了号牌识别功能的要求（见4.3.2.1，2009年版的4.3.8.1）；

――修改了录像功能的要求（见4.3.2.2，2009年版的4.3.8.2）；

――增加了通过车辆图像记录功能的要求（见4.3.2.3）；

――增加了逆行记录功能的要求（见4.3.2.4）；

――增加了不按所需行进方向驶入导向车道记录功能的要求（见4.3.2.5）；

――增加了不按规定车道行驶记录功能的要求（见4.3.2.6）；

――增加了车流量记录功能的要求（见4.3.2.7）；

――增加了接地要求（见4.4.5）；

――修改了气候环境适应性的要求（见4.6，2009年版的4.6）；

——增加了驾驶人面部特征记录测试的要求（见5.4.1.2）；

——修改了联网数据传输测试的要求（见5.4.1.7.1，2009年版的5.4.6.1）；

——增加了通行车辆图像记录功能测试的要求（见5.4.2.3）；

——增加了逆行记录功能测试的要求（见5.4.2.4）；

——增加了不按所需行进方向驶入导向车道功能测试的要求（见5.4.2.5）；

——增加了不按规定车道行驶记录功能测试的要求（见5.4.2.6）；

——增加了车流量记录功能测试的要求（见5.4.2.7）；

――修改了安装和运行条件（见第7章，2009年版的第7章）。

本标准由公安部道路交通管理标准化技术委员会提出并归口。

本标准负责起草单位：公安部交通管理科学研究所。

本标准参加起草单位：哈尔滨新中新电子股份有限公司、杭州海康威视数字技术股份有限公司。

本标准主要起草人：孙巍、张军、李壮志、赵卫兴、陆宇、张昊、姜永强、黄亮。

II

GA/T496—2014

本标准所代替标准的历次版本发布情况为：

――GA/T496–2004；

――GA/T496–2009。

III

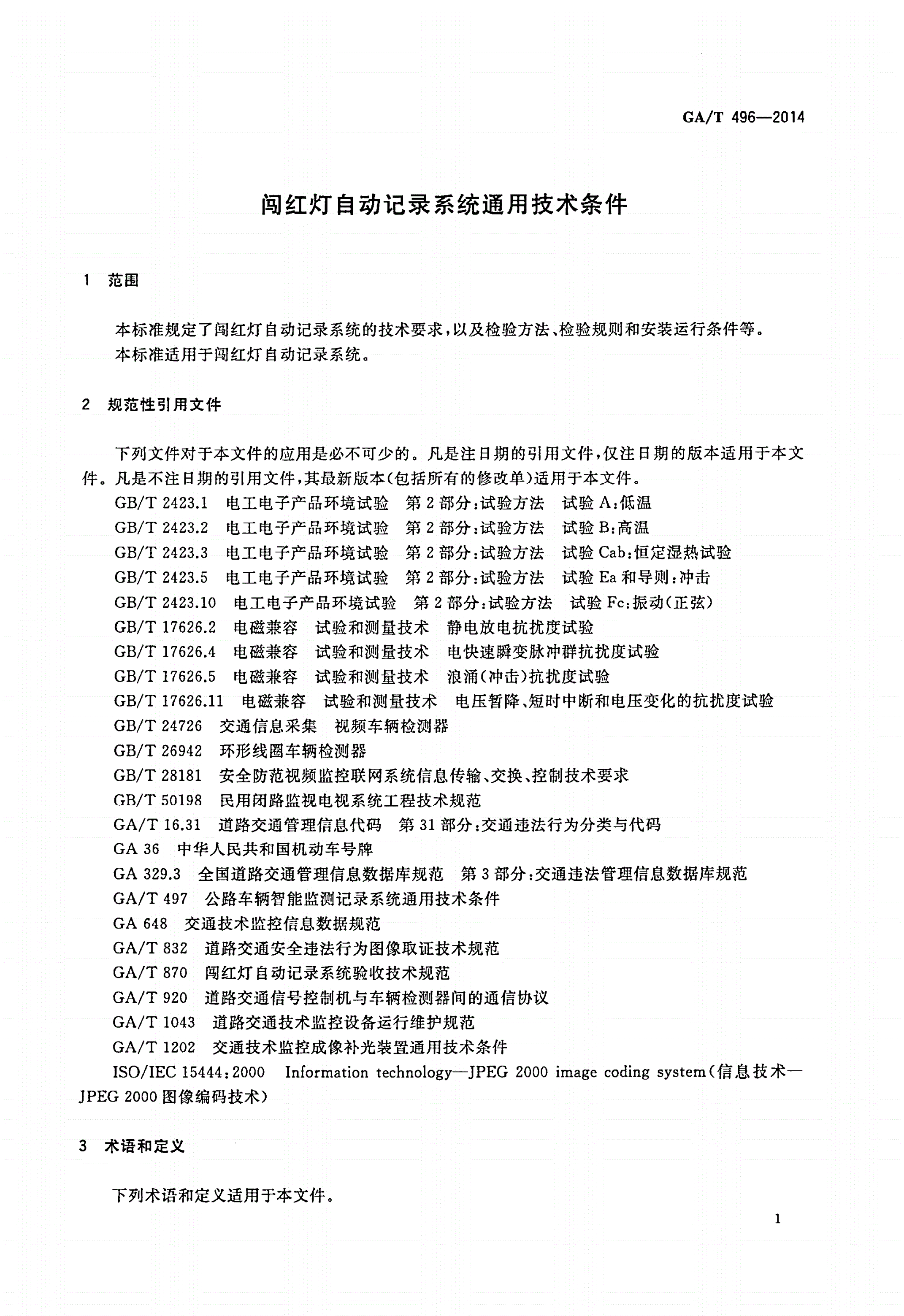

GA/T496—2014

闯红灯自动记录系统通用技术条件

1范围

本标准规定了闯红灯自动记录系统的技术要求，以及检验方法、检验规则和安装运行条件等。

本标准适用于闯红灯自动记录系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击

GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验

GB/T24726交通信息采集视频车辆检测器

GB/T26942环形线圈车辆检测器

GB/T28181安全防范视频监控联网系统信息传输、交换、控制技术要求

GB/T50198民用闭路监视电视系统工程技术规范

GA/T16.31道路交通管理信息代码第31部分：交通违法行为分类与代码

GA36中华人民共和国机动车号牌

GA329.3全国道路交通管理信息数据库规范第3部分：交通违法管理信息数据库规范

GA/T497公路车辆智能监测记录系统通用技术条件

GA648交通技术监控信息数据规范

GA/T832道路交通安全违法行为图像取证技术规范

GA/T870闯红灯自动记录系统验收技术规范

GA/T920道路交通信号控制机与车辆检测器间的通信协议

GA/T1043道路交通技术监控设备运行维护规范

GA/TXX交通技术监控成像补光装置通用技术条件

ISO/IEC15444:2000Informationtechnology--JPEG2000imagecodingsystem（信息技术

—JPEG2000图像编码技术）

3术语和定义

下列术语和定义适用于本文件。

1

GA/T496—2014

3.1

机动车闯红灯行为redlightrunningbehaviourofmotorvehicledriver

机动车违反交通信号灯红灯亮时禁止通行的规定，越过停止线并继续行驶的行为。

3.2

闯红灯自动记录系统automaticrecordingsystemofredlightcamera

对机动车闯红灯行为进行自动监测和记录的系统。

3.3

有效记录数numberofeffectiverecord

可清晰辨识号牌号码、车辆类型、交通信号灯红灯、停止线、导向车道线、车辆行驶方向的记录的

数量。

3.4

记录有效率effectiveratioofrecord

系统的有效记录数与记录总数减去因自然或人为因素无法辨识号牌号码、车辆类型、交通信号灯红

灯、停止线、导向车道线、车辆行驶方向的记录数之比。

3.5

闯红灯捕获率captureratioofredlightrunningbehaviour

系统的有效记录数与实际闯红灯数之比。

3.6

号牌识别准确率recognitionaccuracyforvehiclelicenseplate

号牌信息计算机自动识别正确的车辆数与号牌信息有效的车辆总数之比。

4技术要求

4.1一般要求

4.1.1组成

闯红灯自动记录系统由机动车闯红灯行为检测、图像采集、数据处理存储、补光照明等硬件单元和

应用软件单元组成。

4.1.2外观

4.1.2.1各部件外表面应光洁、平整，不应有凹痕、划伤、裂缝、变形等缺陷。

4.1.2.2金属机壳表面应有防锈、防腐蚀涂镀层，涂镀层不应有起泡、龟裂、脱落等现象。

4.1.2.3金属零部件表面不应有锈蚀。

4.1.3铭牌及标识

铭牌及标识应固定在闯红灯自动记录系统主机或主要部件的醒目位置，且能永久保持。铭牌应至少

标出制造商名称、商标以及设备编号；标识应包括：监测和记录的最多车道数、监测方向停止线与信号

2

GA/T496—2014

灯最大水平距离等。

4.1.4型号

闯红灯自动记录系统的型号应由“闯红灯”的汉语拼音首字母、监测和记录闯红灯行为的标准车道

数、车辆检测方式、扩展号等组成
