DB13/T 5496-2022 不锈钢消防给水管道系统安全技术规范

ICS13.22

CCSC83

13

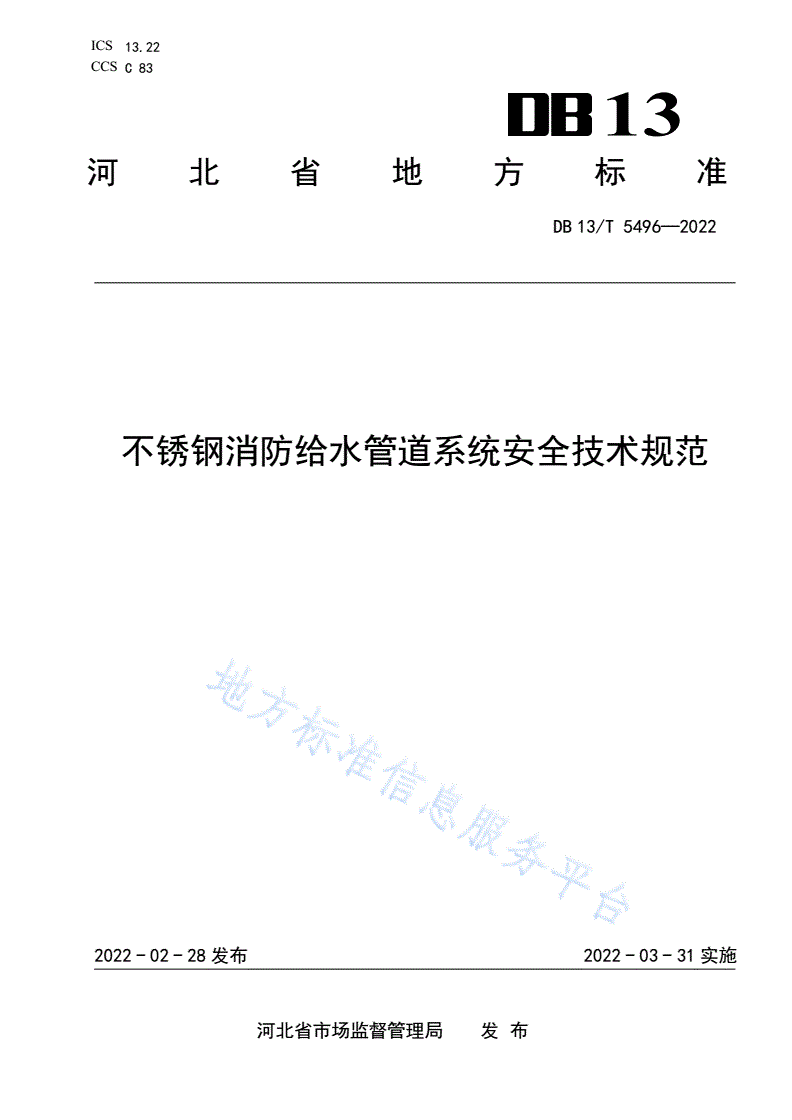

河北省地方标准

DB13/T5496—2022

不锈钢消防给水管道系统安全技术规范

2022-02-28发布2022-03-31实施

河北省市场监督管理局发布

DB13/T5496—2022

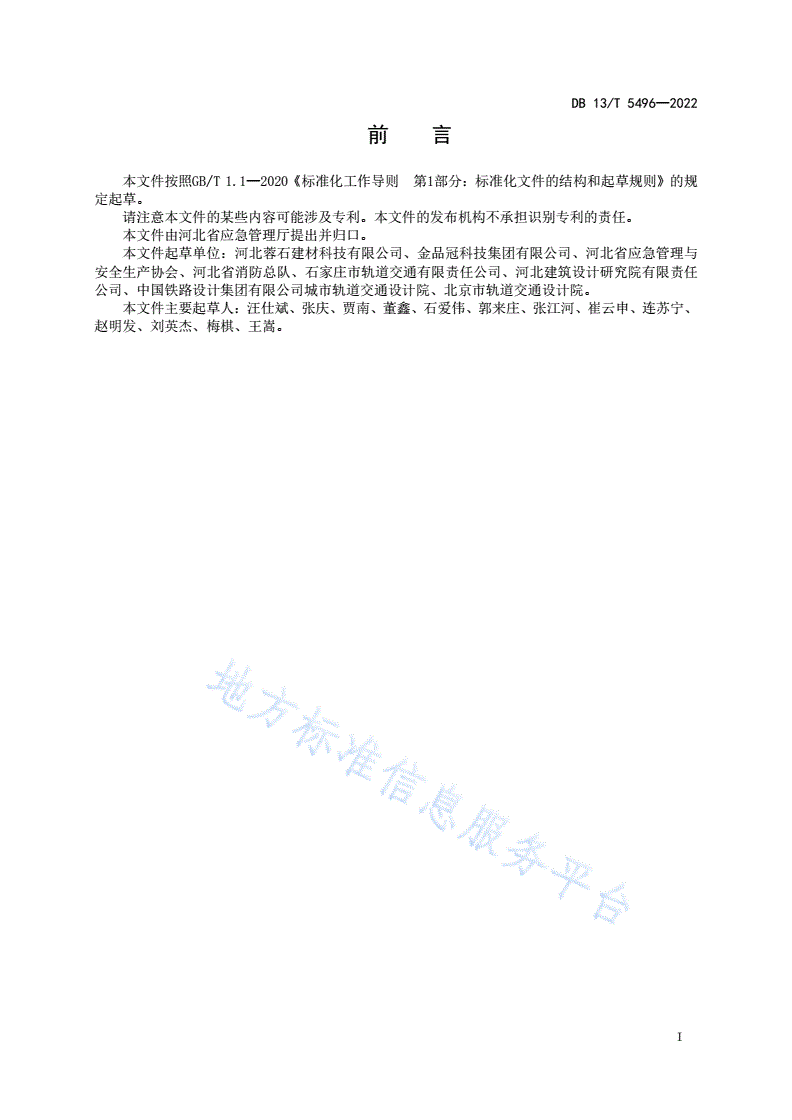

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由河北省应急管理厅提出并归口。

本文件起草单位：河北蓉石建材科技有限公司、金品冠科技集团有限公司、河北省应急管理与

安全生产协会、河北省消防总队、石家庄市轨道交通有限责任公司、河北建筑设计研究院有限责任

公司、中国铁路设计集团有限公司城市轨道交通设计院、北京市轨道交通设计院。

本文件主要起草人：汪仕斌、张庆、贾南、董鑫、石爱伟、郭来庄、张江河、崔云申、连苏宁、

赵明发、刘英杰、梅棋、王嵩。

I

DB13/T5496—2022

不锈钢消防给水管道系统安全技术规范

1范围

本文件规定了不锈钢消防给水系统安全技术的设计、施工、试压、冲洗、验收和维护管理。

本文件适用于新建、扩建、改建的工业、民用和市政等建设工程的不锈钢消防给水管道系统的

设计、施工、验收和维护管理等。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T12771流体输送用不锈钢焊接钢管

GB50084自动喷水灭火系统设计规范

GB50219水喷雾灭火系统技术规范

GB50898细水雾灭火系统技术规范

GB50974消防给水及消火栓系统技术规范

GB50981建筑机电工程抗震设计规范

JB/T7311工程机械厌氧胶、硅橡胶及预涂干膜胶应用技术规范

HG/T3737厌氧胶粘剂

3术语和定义

本文件没有需要界定的术语和定义。

4设计

设计参数

消防给水系统不锈钢管管道工程的系统选型、设计基本参数、系统组件、喷头设置、管道布置、

水力计算等应符合GB50219、GB50898、GB50974、GB50084等相关设计参数的要求。

4.1.1不锈钢管道的支、吊架最大间距应符合表1的要求。

表1薄壁不锈钢管道大支、吊架最大间距

公称直径DN水平管（m）立管（m）

151.01.5

20～251.52.0

322.02.5

402.22.8

50～1002.53.0

125～4003.54.0

4.1.2在距离各管件和阀门100mm以内或在管道变径处应采用管卡牢固固定，管道壁厚及工作压力

应符合表2的要求。

1

DB13/T5496—2022

表2薄壁不锈钢管道壁厚及工作压力

公称直径DN壁厚（mm）压力（MPa）

150.63.0

20～250.83.0

32～501.53.0

651.23.0

801.53.0

100～1502.03.0

2002.53.0

2503.01.6

300～4004.01.6

4.1.3管道系统应按要求做抗震支架，应符合GB50981的要求。

材料

薄壁不锈钢管管材应符合GB/T12771的规定。

4.2.1应依据系统的工作和环境进行选择材料，薄壁不锈钢管道的管材可选用奥氏体和铁素体，管

件应选用奥氏体。选用管材牌号见表3。

表3薄壁不锈钢管道和管件的管材

类型统一数字代号牌号

S3040806Cr19Ni10

S30403022Cr19Ni10

奥氏体型

S3160806Cr17Ni12Mo2

S31603022Cr17Ni12Mo2

QN180308Cr19Ni3Mn6Cu2N（304D）

S11863022Cr18Ti

铁素体型S11972019Cr19Mo2NbTi

S12361019Cr23Mo2Ti

S12362019Cr23MoTi

4.2.2承插压合式连接的专用密封胶应符合HG/T3737、JB/T7311的相关要求。

管道连接

4.3.1薄壁不锈钢管道安装采用承插压合式连接，安装方法见附录A。管材及管件的相关尺寸参见

附录B.

4.3.2薄壁不锈钢管与其他金属材料的管道、管件和附件相连接时，应采用防止电化学腐蚀的转换

接头。

4.3.3公称直径为DN15～DN50的薄壁不锈钢管道与其他材料的管道连接时，应采用专用螺纹、法

兰连接件连接；公称直径为DN65～DN400的薄壁不锈钢管道与其他材料的管道连接时，宜采用专用

法兰转换连接件连接。

4.3.4管道的伸缩补偿装置，应按计算长度、管材的线胀系数、环境温度和管内水温的变化、管道

节点的允许位移量等因素经计算确定。

5施工

施工准备

2

DB13/T5496—2022

5.1.1材料及堆放库房、场地、施工机具能正常使用；人员的技术安全培训；水、电等施工准备。

5.1.2管道安装前，安装人员应了解建筑物的结构，熟悉设计图纸、施工方案及其他工种的配合措

施；并应了解不锈钢管道的性能、结构和安装要求，熟练掌握装配技能。

5.1.3不锈钢管宜单独存放，施工现场与材料贮放场地温差较大时，安装前应使管材和管件的温度

接近施工现场的环境温度。

5.1.4管道安装前，应清除管材及管件内外的污垢和杂质。密封面应清理干净。

施工安装

5.2.1管道穿墙壁、楼板处，应预留孔洞，其孔洞尺寸宜符合下列规定：

a)孔洞尺寸宜比管外径大50mm～100mm；

b)架空管道管顶上部的净空不宜小于100mm；

c)管件应错开孔洞布置，当不能错开时应预留足够的安装尺寸。

5.2.2同一公称尺寸的薄壁不锈钢管道宜采用同一种连接方式，并应使用专用的安装工具。

5.2.3当管道安装间断或完成时，其管道敞口处应及时封堵。

5.2.4薄壁不锈钢管与管件和配件等的连接应采用专用的管螺纹连接管件，不应在薄壁不锈钢管上

套丝，在阀门等配件前后应安装活接头或法兰盘：

a)管径小于或等于DN50时，应加装活接头；

b)管径大于或等于DN65时，应加装法兰盘。

5.2.5管材、管件在装卸、搬运时应小心轻放，不应抛、摔、滚、拖，并避免油污。

5.2.6不应在管道上系安全绳、搁搭脚手架、用作支撑等，不得攀踏管道。

5.2.7选用的管道支吊架、管卡、套管及防止电化学腐蚀的绝缘物品等，其材质不应对薄壁不锈钢

管产生腐蚀。

5.2.8管道安装前应按要求确定管卡位置，管卡位置应准确；敷设应平整、牢固；管卡与管道接触

应紧密，并不得损伤管道表面。

5.2.9在镀锌钢管配件与不锈钢管连接部位，管卡应设置在镀锌钢管配件一端，并应靠近连接处镀

锌管配件。

5.2.10不锈钢管安装完成后采用塑料膜对管道进行保护，在工程交付验收前除去塑料膜。

5.2.11管道敷设严禁轴线扭曲，穿墙或楼板时不应强制校正。

6试压

管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。

强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验。

系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误。

管网冲洗应在试压合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分

的冲洗应按供水干管、水平管和立管的顺序进行。

系统试压前应具备下列条件：

a)埋地管道的位置及管道基础、支墩等经复查应符合设计要求；

b)试压用的压力表不应少于2只；精度不应低于1.5级，量程应为试验压力值的1.5～2倍；

c)试压冲洗方案已经批准；

d)对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突

出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。

系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质，消除缺陷后，应

重新再试。

7冲洗

管网冲冼宜用水进行。冲洗前，应对系统的仪表采取保护措施。

冲洗前，应对管道防晃支架、支吊架等进行检查，必要时应采取加固措施。

对不能经受冲冼的设备和冲冼后可能存留脏物、杂物的管段，应进行清理。

3

DB13/T5496—2022

冲洗管道直径大于DN100时，应对其死角和底部进行振动，但不应损伤管道。

管网冲洗合格后，应按本文件表C.0.3的要求填写记录。

水压试验和水冲洗宜采用生活用水进行，不应使用海水或含有腐蚀性化学物质的水。

检查数量：全数检查。

检查方法：直观检查。

薄壁不锈钢管道水压强度试验的试验压力应符合表4的规定。

检查数量：全数检查。

检查方法：直观检查。

表4薄壁不锈钢管道水压强度试验的试验压力

管材类型系统工作压力P（MPa）试验压力（MPa）

薄壁不锈钢管≤1.01.5P且不应＜1.4

>1.0P+0.4

水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并

应缓慢升压，达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。

检查数量：全数检查。

检查方法：直观检查。

水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为系统工作压力，稳压

24h，应无泄漏。

检查数量：全数检查。

检查方法：直观检查。

水压试验时环境温度不宜低于5℃，当低于5℃时，水压试验应采取防冻措施。

检查数量：全数检查。

检查方法：用温度计检查。

消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统同时进行水压强

度试验和水压严密性试验。

检查数量：全数检查。

检查方法：观察和检查水压强度试验和水压严密性试验记录。

气压严密性试验的介质宜采用空气或氮气，试验压力应为0.28MPa,且稳压24h，压力降不应

大于0.01MPa。

检查数量：全数检查。

检查方法：直观检查。

管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进

行；水平管网冲洗时，其排水管位置应低于冲洗管网。

检查数量：全数检查。

检查方法：使用流量计和直观检查。

管网冲洗的水流方向应与灭火时管网的水流方向一致。

检查数量：全数检查。

检查方法：直观检查。

管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，

冲洗可结束。

检查数量：全数检查。

检查方法：直观检查。

管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不应小于被冲

洗管道截面面积的60%。

检查数量：全数检查。

检查方法：直观和尺量、试水检查。

管网的地上管道与地下管道连接前，应在管道连接处加设堵头后，对地下管道进行冲洗。

4

DB13/T5496—2022

检查数量：全数检查。

检查方法：直观检查。

管网冲洗结束后，应将管网内的水排除干净。

检查数量：全数检查。

检查方法：直观检查。

干式消火栓系统管网冲洗结束，管网内水排除干净后，宜采用压缩空气吹干。

检查数量：全数检查。

检查方法：直观检查。

8验收

施工图、竣工图和设计变更文件。

管材、管件和主要管道附件的产品质量保证书。

隐蔽工程验收和中间试验记录。

通水能力和水压试验检验记录。

工程质量事故处理记录。

工程质量检验评定记录。

工程竣工质量应符合设计要求和本规范的规定。竣工验收应重点检査和检验下列项目:

——管位、管径、标高、坡度和垂直度等的正确性；

——连接点或接口的整洁、牢固和密闭性；

——温度补偿设施、管道支承件和管卡的安装位置和牢固性。

给水系统的通水能力检验，检查按设计要求同时开启的最大数量配水点是否全部达到额定流量，

对特殊建筑物，可根据管道布置，分层、分段进行通水能力检验等。

9维护管理

系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。

维护管理人员应经过专业培训，熟悉系统的原理、性能和操作维护规程。

5

DB13/T5496—2022

A

A

附录A

（规范性）

承插压合式连接不锈钢管道安装方法

A.1承插压合式不锈钢管路系统安装前，应仔细阅读承插压合式不锈钢管道使用说明书,然后按照

说明书中安装操作顺序及安装方法进行安装。

A.2在管道安装前，并应去除管材与管件内外污垢，检查管件是否良好，无变形、无杂物。

A.3管材下料应符合下列规定：

a)管道在下料前确认管道应无损伤或变形；

b)切割管道时应使用专用的切割工具，并垂直与管道轴心线进行切割作业；

c)下料后的管道应用专用的去毛刺工具对管端进行倒角处理。

A.4承插压合连接操作应符合下列规定：

a)选择与管件规格对应的压合工具，在压合前应检查压合工具组件是否良好，动作是否正常；

b)把专用密封胶均匀涂抹在管件承口内；

c)检查压合工具完全正常后，打开上模钳口，将管材、管件放入下模钳口内，旋紧泄压阀。

d)用油泵对压合工具加压直至上、下压合组件无间隙后，操作完成。

A.5压合操作完成后，应检查压接部位质量，并应符合下列要求：

a)压接部位360°压痕应凹凸均匀；

b)管件端面与管材结合处应紧密无间隙。

6

DB13/T5496—2022

B

B

附录B

（资料性）

承插压合部分产品介绍

B.1管帽的的结构型式和基本尺寸见图B.1和表B.1。

说明：1—薄壁不锈钢管，2—管件。

图B.1管帽

表B.1管帽的基本尺寸单位为毫米

管子外径

公称尺寸

DLmin

DN

I系列II系列

1516.015.939

2020.022.241

2525.428.643

3231.834.051

4040.042.768
