DB43/T 2567-2023 地下电力电缆监测系统通用技术要求

ICS29.060.01

CCSK13

43

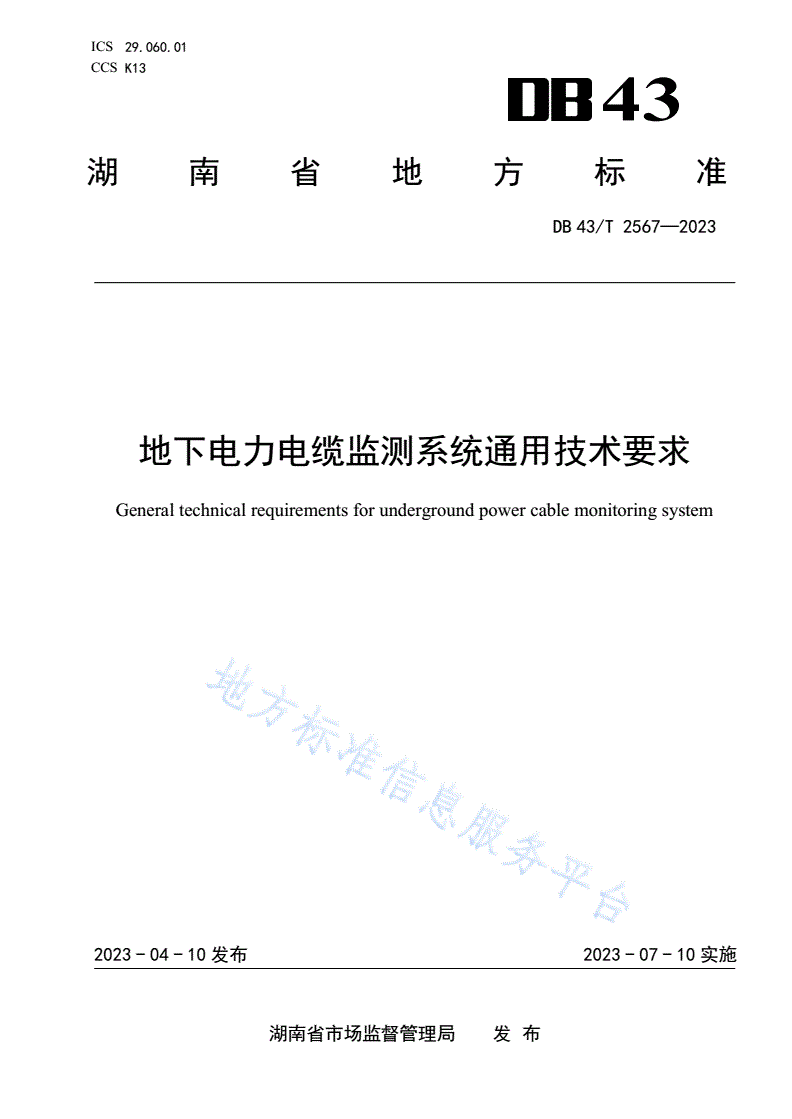

湖南省地方标准

DB43/T2567—2023

地下电力电缆监测系统通用技术要求

Generaltechnicalrequirementsforundergroundpowercablemonitoringsystem

2023-04-10发布2023-07-10实施

湖南省市场监督管理局发布

DB43/T2567—2023

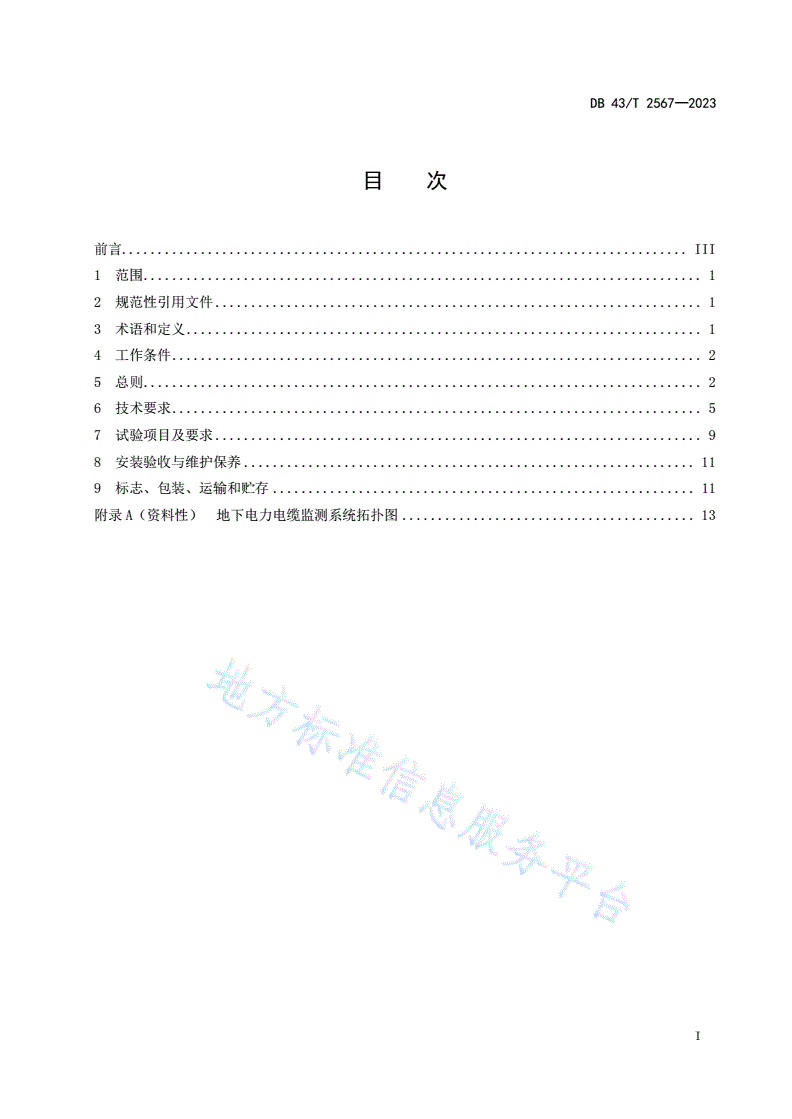

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4工作条件..........................................................................2

5总则..............................................................................2

6技术要求..........................................................................5

7试验项目及要求....................................................................9

8安装验收与维护保养...............................................................11

9标志、包装、运输和贮存...........................................................11

附录A（资料性）地下电力电缆监测系统拓扑图.........................................13

I

DB43/T2567—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由湖南省工业和信息化厅提出并归口。。

本文件起草单位：湖南国奥电力设备有限公司、国网湘潭城西供电支公司、湖南共联电气有限公司、

湖南华菱线缆股份有限公司、湖南大学电气与信息工程学院、湖南巨制科技有限公司、湖南胤实信息咨

询有限公司。

本文件主要起草人：朱雄赳、苏艳波、袁茂银、邹凯、谭广、陈星中、李继为、姚文轩、李华斌、

陈建军、周琼、姚志刚。

III

DB43/T2567—2023

地下电力电缆监测系统通用技术要求

1范围

本文件规定了地下电力电缆监测系统（以下简称“监测系统”）的工作条件、总则、技术要求、试

验项目及要求、安装验收与维护保养、标志、包装、运输和贮存。

本文件适用于电压6kV～66kV的地下电力电缆监测系统。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T191包装储运图示标志

GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验

GB/T2423.22环境试验第2部分：试验方法试验N：温度变化

GB/T2900.10电工术语电缆

GB/T3836.15爆炸性环境第15部分：电气装置的设计、选型和安装

GB/T3873通信设备产品包装通用技术条件

GB/T4208外壳防护等级（IP代码）

GB/T6388运输包装收发货标志

GB/T7261-2008继电保护和安全自动装置基本试验方法

GB/T9361-2011计算机场地安全要求

GB/T11287电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1

篇：振动试验（正弦）

GB/T14537量度继电器和保护装置的冲击与碰撞试验

GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

GB/T28181公共安全视频监控联网系统信息传输、交换、控制技术要求

GB50169电气装置安装工程接地装置施工及验收规范

DL/T5161.1电气装置安装工程质量检验及评定规程第1部分：通则

DL/T5344电力光纤通信工程验收规范

3术语和定义

GB/T2900.10界定的以及下列术语和定义适用于本文件。

地下电力电缆监测系统undergroundpowercablemonitoringsystem

1

DB43/T2567—2023

对铺设于电缆沟、隧道、地下管道等位置、用于传输和分配电能的电缆的运行状态进行连续或周期

性监测、分析与辅助诊断的系统。

4工作条件

监测系统的户外装置应符合电力电缆的运行工况，并能在以下条件下长期运行：

a)环境温度：-20℃～+45℃；

b)环境相对湿度：5%～99%，且产品内部不凝露、不结冰；

c)大气压强：79kPa～110kPa。

监测系统的户内装置应能在以下条件下长期运行：

a)环境温度：0℃～40℃；

b)环境相对湿度：5%～80%，监测系统内部不应结冰凝露；

c)大气压强：79kPa～110kPa；

d)场地安全要求：符合GB/T9361-2011中B类安全规定；

e)工作电源：额定电压为AC220V（1±15%），频率为（50±0.5）Hz，谐波含量小于5%。

当超出4.1和4.2中规定的工作条件时，由供需双方协商确定。

5总则

系统结构

5.1.1总体要求

监测系统宜采用开放、分层、分布式结构，主要由信号采集单元、监测单元、监控后台三部分组成，

监测系统拓扑图参见附录A。

5.1.2信号采集单元

5.1.2.1信号采集单元宜包括温度传感器、电流互感器、局部放电传感器、烟雾传感器、水浸传感器、

等，技术参数见表1。

表1信号采集单元技术参数

序号名称技术参数

1温度传感器检测范围：-40℃～+300℃；温度测量精度：±0.5℃

2运行电流互感器检测范围：0.1A～1000A；电流测量精度：±0.5%

3接地电流互感器检测范围：0.1A～100A；电流测量精度：±0.5%

4局部放电传感器检测范围：50pC～15000pC；测量精度：≤50pC

5烟雾传感器报警浓度：≤1.5%FT；防护等级IP40

防护等级IP65；响应时间：＜2s；灵敏度：具备4个挡位设置，0kΩ～5kΩ、

6水浸传感器

0kΩ～100kΩ、0MΩ～1MΩ、0MΩ～5MΩ

5.1.2.2常用传感器进行选型时宜考虑以下因素：

a)测量对象和测量环境；

b)灵敏度；

c)频率响应特性；

2

DB43/T2567—2023

d)线性范围；

e)稳定性；

f)精度。

5.1.2.3常用传感器的安装应选择适宜的场所，便于维护和操作，避免不良环境对传感器造成侵害和

对测量产生影响，安装要求见表2。

表2常用传感器的安装要求

序号名称共同要求安装环境位置

-40℃～85℃；电缆终端以及电缆中间

1温度传感器

a.安装场所周围应有足够的空间，便于＜95%RH接头处

接线、维护和调校；-40℃～60℃；电缆终端A、B、C三相

2
