GB/T 28876.2-2014 空间实验设备使用材料的可燃性 第2部分：测试方法

ICS49.025

V10OB

中华人民共和国国彖标准

GB/T28876.2—2014

空间实验设备使用材料的可燃性

第2部分：测试方法

Flammabilityofmaterialsinspaceexperimentalfacilities—

Part2:Testmethods

2014-12-05发布2015-04-01实施

GB/T28876.2—2014

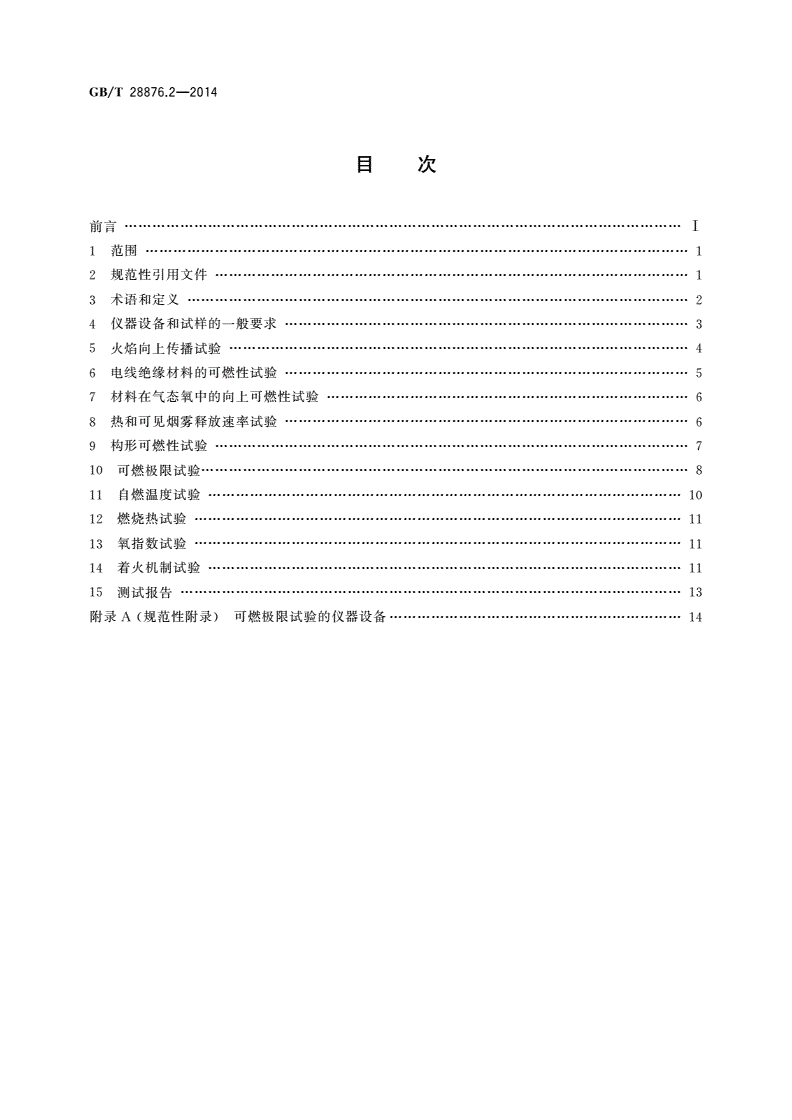

目次

刖BI

1范围1

2规范性引用文件1

3术语和定义2

4仪器设备和试样的一般要求3

5火焰向上传播试验4

6电线绝缘材料的可燃性试验5

7材料在气态氧中的向上可燃性试验6

8热和可见烟雾释放速率试验6

9构形可燃性试验7

10可燃极限试验8

11自燃温度试验10

12燃烧热试验11

13氧指数试验11

14着火机制试验11

15测试报告13

附录A（规范性附录）可燃极限试验的仪器设备14

GB/T28876.2—2014

■ir■■i

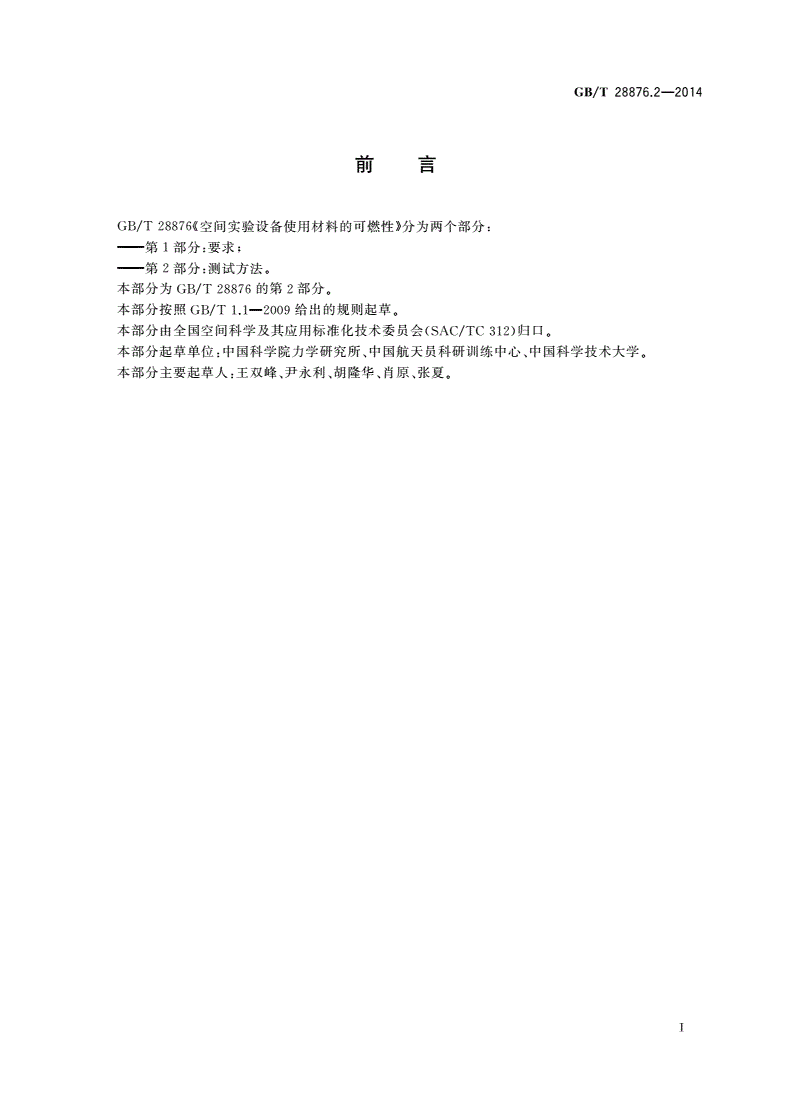

刖吕

GB/T28876《空间实验设备使用材料的可燃性》分为两个部分：

——第1部分:要求

——第2部分:测试方法。

本部分为GB/T28876的第2部分。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由全国空间科学及其应用标准化技术委员会(SAC/TC312)归口。

本部分起草单位：中国科学院力学研究所、中国航天员科研训练中心、中国科学技术大学.

本部分主要起草人:王双峰、尹永利、胡隆华、肖原、张夏。

T

GB/T28876.2—2014

空间实验设备使用材料的可燃性

第2部分：测试方法

1范围

GB/T28876的本部分规定了航天器舱内有氧环境中实验设备使用材料的可燃性测试的仪器设备

和样品要求、火焰向上传播试验、电线绝缘材料的可燃性试验、材料在气态氧中的向上可燃性试验、热和

可见烟雾释放速率试验、构形可燃性试验、可燃极限试验、自燃温度试验、燃烧热试验、氧指数试验和着

火机制试验的方法、可燃性评价准则和测试报告内容。

本部分适用于航天器舱内有氧环境中实验设备使用材料的可燃性测试和评价。航天器、相关的地

面支持设备和专用测试设备使用材料的可燃性测试和评价可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T2406(所有部分)塑料用氧指数法测定燃烧行为

GB/T5907—1986消防基本术语第一部分

GB/T14107—1993消防基本术语第二部分

GB/T14402建筑材料及制品的燃烧性能燃烧热值的测定

GB/T28876.1空间实验设备使用材料的可燃性第1部分:要求

ISO13943:2008防火安全词汇(Firesafet一Vocabulary)

ISO14624-1：2003航天系统材料的安全性和兼容性第1部分：材料向上可燃性的测定

(Spacesystems——Safetandcompatibilitofmaterials——Part1:Determinationo£upwardflammabilit

ofmaterials)

ISO14624-2：2003航天系统材料的安全性和兼容性第2部分：电线绝缘和附属材料可燃性

的测J定(Spacesystems——Safetandcompatibilitofmaterials——Part2:Determinationofflammabilit

ofelectrical-wireinsulationandaccessormaterials)

ISO14624-4:2003航天系统材料的安全性和兼容性第4部分:加压气态氧或富氧环境下材

料向上可燃性的测定(Spacesystems—Safetandcompatibilitofmaterials—Part4determinationof

upwardflammabilitofmaterialsinpressurizedgaseousoxygenoroxygen-enrichedenvironments)

ASTME1354-04a用氧耗量热仪测定材料及制品的热和可见烟雾释放速率的测试方法(Standard

testmethodforheatandvisiblesmokereleaseratesformaterialsandproductsusinganoxygencon­

sumptioncalorimeter)

ASTMG72高压富氧环境中液体和固体自燃温度的测试方法(Standardtestmethodforautoge­

nousignitiontemperatureofliquidsandsolidsinahigh-pressureoxygen-enrichedenvironment)

ASTMG74-01气态流体冲击下材料着火敏感度的测试方法(Standardtestmethodforignition

sensitivitofmaterialstogaseousfluidimpact)

ASTMG86-98a环境液态氧及加压液态和气态氧环境中材料对机械冲击的着火敏感度的测试方

法(Standardtestmethodfordeterminingignitionsensitivitofmaterialstomechanicalimpactinam­

bientliquidoxygenandpressurizedliquidandgaseousoxygenenvironments)

1

GB/T28876.2—2014

3术语和定义

GB/T5907—1986.GB/T14107—1993.ISO13943：2008和GB/T28876.1界定的以及下列术语

和定义适用于本文件。为了便于使用，以下重复列出了ISO13943:2008中的某些术语和定义。

3.1

自熄灭self-extinguish

没有外部干预时燃烧反应终止。

：IS()13943:2008,定义4.285]

3.2

持续燃烧sustainedcombustion

燃烧持续时问大于规定时问长度的燃烧。

注：在不同的测试试验和测试标准中，规定时间长度会有变化。

：IS()13943:2008,定义4.319]

3.3

燃烧长度burnedlength

特定条件下,材料被燃烧或热解损坏部分在指定方向上的最大长度。

注：在测试试验中，通过可视化观察、试验的视频记录、试验后的试样检査和(或)其他方法确定燃烧长度。

3.4

有焰燃烧flamingcombustion

气相的燃烧，通常伴随着发光。

[ISO13943:2008,定义4.148]

3.5

燃烧碎片flamingdebris

火灾或火灾试验中，从燃烧物体上分离出的有焰燃烧材料。

[ISO13943:2008,定义4.149]

3.6

燃烧热heatofcombustion

单位质量的物质燃烧所释放的热量。

注：典型单位为千焦/克(kj/g)。

：IS()13943:2008,定义4.174]

3.7

有效燃烧热effectiveheatofcombustion

指定时间段内，测试样品燃烧所释放的热量除以样品的质量损失。

注：典型单位为千焦/克(kj/g)。

：IS()13943:2008,定义4.74]

3.8

热释放速率heatreleaserate

燃烧产生热能的速率。

注：典型单位为瓦(W)。

：IS()13943:2008,定义4.177]

3.9

热释放总量totalheatreleased

测试样品从点燃到燃烧终止所释放的热量总和。

2

GB/T28876.2—2014

注：典型单位为千焦(kJ)。

3.10

烟气生成速率smokeproductionrate

火灾或火灾试验中，单位时间内产生的烟气量。

注：典型单位为平方米/秒(m2/s)0

：IS()13943:2008,定义4.296]

3.11

点燃时间ignitiontime

特定条件下，从测试样品暴露于点火源到开始出现持续燃烧所用的时间。

：IS()13943:2008,定义4.190]

3.12

极限氧气浓度limitingoxygenconcentration

特定条件下，能支持材料进行持续燃烧的环境气体的最低氧气浓度。

3.13

极限气流速度limitingflowvelocities

特定条件下，能支持材料进行持续燃烧的环境气体的最低和最高流动速度。

3.14

自燃温度autoignitiontemperature；spontaneousignitiontemperature；autogenousignitiontemperature

材料发生自燃的最低温度。

注：典型单位为摄氏度(°C)。

：IS()13943:2008,定义4.19]

3.15

氧指数oxygenindex

特定试验条件下，温度为23°C+2°C的氧气和氮气混合气中能支持材料进行有焰燃烧的氧气体积

含量的最低值。

注：通常用百分数表示。

：IS()13943:2008,定义4.249]

3.16

环境温度ambienttemperature

特指23°C±5°C0

3.17

环境压力ambientpressure

特指101.4kPa±10kPa。

4仪器设备和试样的一般要求

4.1仪器设备检定

4.1.1为保证测试数据的准确性和可重复性,仪器设备应经过技术检定。

4.1.2测量仪器检定应按有关质量技术法规进行。

4.1.3仪器设备应处于检定有效期内。

4.2试样准备

4.2.1试样的数量和尺寸应满足特定的测试项目的要求。

3

GB/T28876.2—2014

注：GB/T28876.1给出了所有测试项目的名称和适用环境。

4.2.2试样尺寸的误差应小于±5%。

4.2.3对试样表面应进行清洁处理，以达到最终使用时的状态。

注：如果提出试验要求的相关人员和有关主管部门没有特别规定，对较为密实（表面没有明显孔隙）的固体试样表

面的污染物，宜使用去离子水、温和的清洁剂进行洗涤和清除，再用去离子水清洗，最后用过滤后的氮气吹干试

样;对多孔固体试样表面的微小颗粒物，宜使用过滤后的氮气进行清除。

4.2.4对试样应逐一进行目视检查，不应有影响测试结果的缺陷，对试样的缺陷应在测试报告中予以

记录。

5火焰向上传播试验

5.1试验目的

确定当暴露于标准点火源时材料燃烧是否自熄灭，以及是否产生能点燃临近材料的燃烧碎片。

5.2试样

5.2.1一组标准测试应包含5个相同的试样，每次试验对一个试样进行测试。

5.2.2试样尺寸为300mmX65rmn,厚度为实际使用的、
