DB63/T 1113-2012 卤水电池级碳酸锂

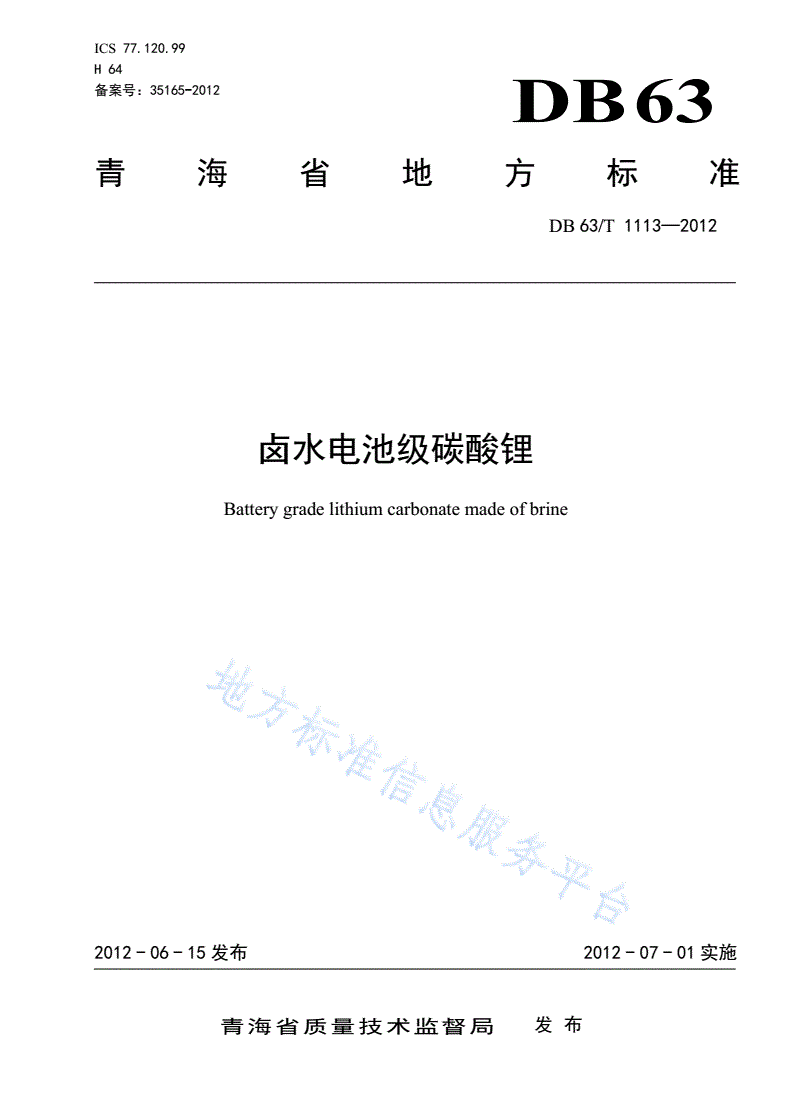

ICS77.120.99

H64

备案号：35165-2012DB63

青海省地方标准

DB63/T1113—2012

卤水电池级碳酸锂

Batterygradelithiumcarbonatemadeofbrine

2012-06-15发布2012-07-01实施

青海省质量技术监督局发布

DB63/T1113—2012

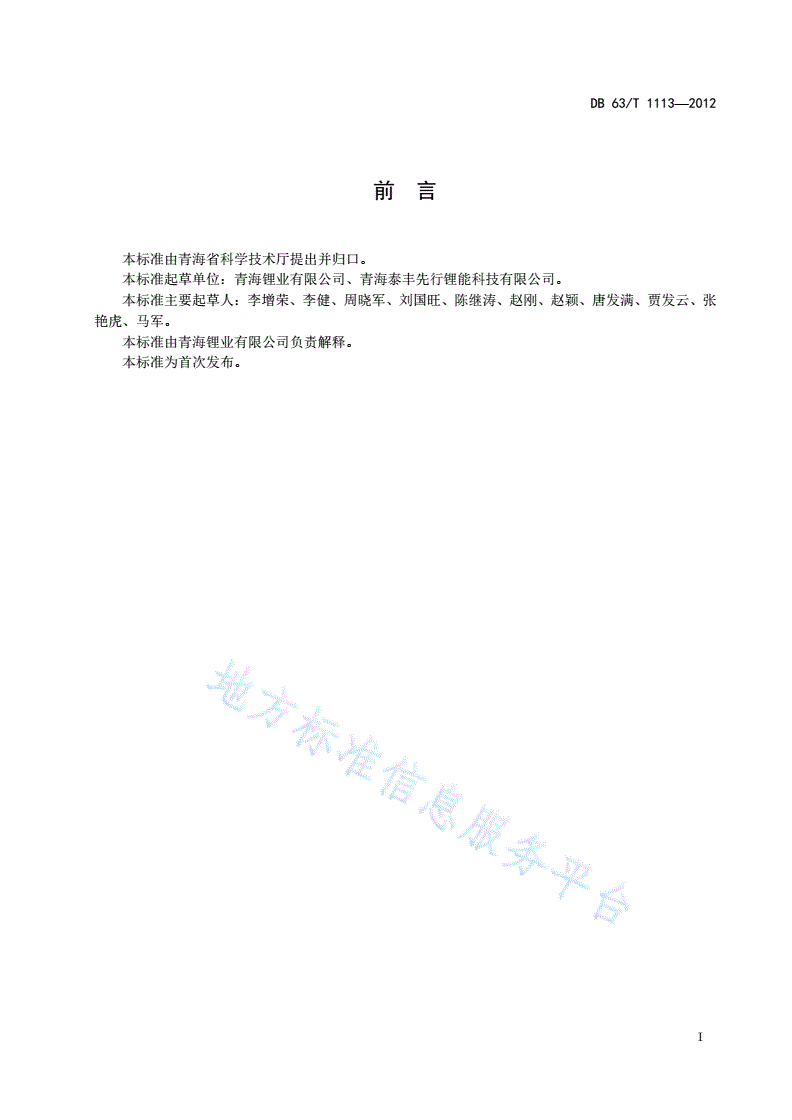

前言

本标准由青海省科学技术厅提出并归口。

本标准起草单位：青海锂业有限公司、青海泰丰先行锂能科技有限公司。

本标准主要起草人：李增荣、李健、周晓军、刘国旺、陈继涛、赵刚、赵颖、唐发满、贾发云、张

艳虎、马军。

本标准由青海锂业有限公司负责解释。

本标准为首次发布。

I

DB63/T1113—2012

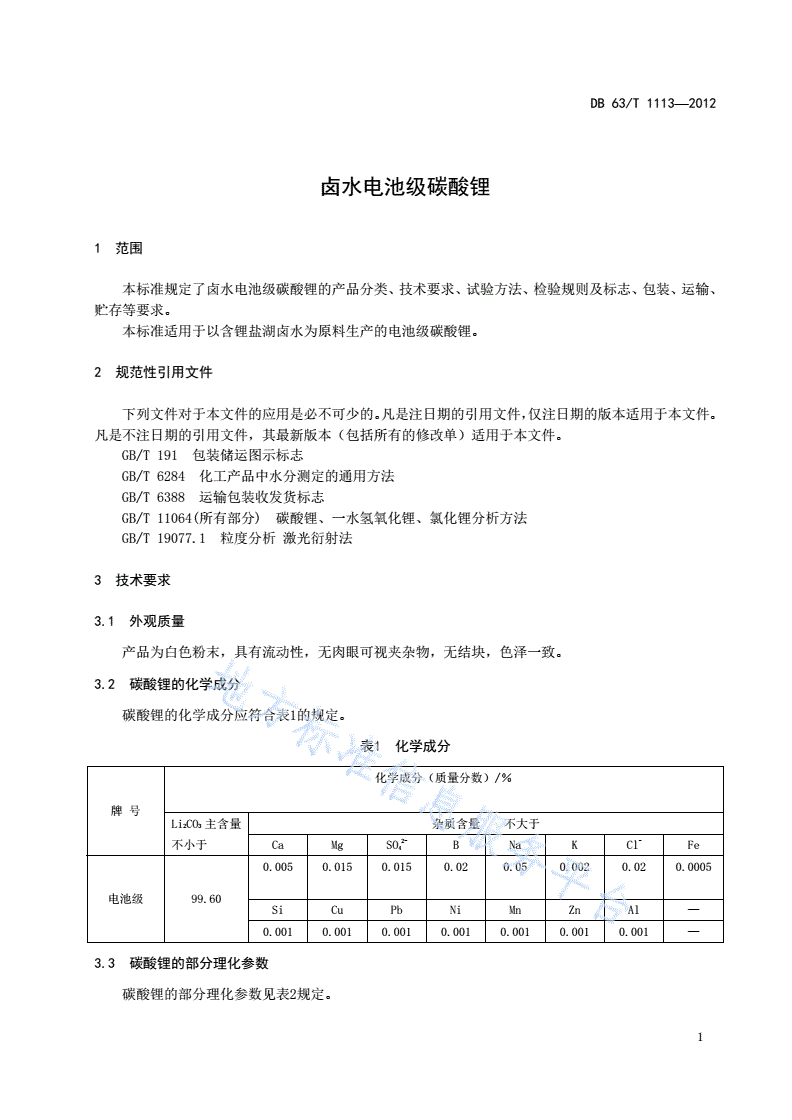

卤水电池级碳酸锂

1范围

本标准规定了卤水电池级碳酸锂的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、

贮存等要求。

本标准适用于以含锂盐湖卤水为原料生产的电池级碳酸锂。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T6284化工产品中水分测定的通用方法

GB/T6388运输包装收发货标志

GB/T11064(所有部分)碳酸锂、一水氢氧化锂、氯化锂分析方法

GB/T19077.1粒度分析激光衍射法

3技术要求

3.1外观质量

产品为白色粉末，具有流动性，无肉眼可视夹杂物，无结块，色泽一致。

3.2碳酸锂的化学成分

碳酸锂的化学成分应符合表1的规定。

表1化学成分

化学成分（质量分数）/％

牌号

Li2CO3主含量杂质含量不大于

2--

不小于CaMgSO4BNaKClFe

0.0050.0150.0150.020.050.0020.020.0005

电池级99.60

SiCuPbNiMnZnAl—

0.0010.0010.0010.0010.0010.0010.001—

3.3碳酸锂的部分理化参数

碳酸锂的部分理化参数见表2规定。

1

DB63/T1113—2012

表2部分理化参数

粒径D50（μm）2～8

振实密度（g/cm3）0.5～1.0

密度

堆积密度（g/cm3）0.4～0.5

烧失量500℃≤0.6%

水分110℃≤0.2%

酸不溶物盐酸中≤0.01%

白度蓝光白度（%）≥95

4试验方法

4.1产品的外观质量

产品外观质量包括颜色、流动性和是否含有肉眼可视杂物，采用目测法检查。

4.2产品的化学成分

4.2.1产品中水分的测定按GB/T6284化工产品中水分测定的通用方法进行。

4.2.2产品化学成分测定按GB/T11064(所有部分)规定的方法进行。

4.2.3产品平均粒径的测定按GB/T19077.1规定的方法进行。

4.2.4产品中烧失量的测定按本标准附录A的规定进行。

4.2.5产品中硫酸根的测定按本标准附录B的规定进行。

4.2.6产品中硼的测定按本标准附录C的规定进行。

5检验要求

5.1检查和验收

5.1.1产品应由质量监督管理部门进行检验，保证产品质量符合本标准（或订货
