GB/T 45572-2025 航空航天用带肋十字槽
GB/T 45572-2025 Ribbed cruciform recess for aerospace
基本信息
本文件适用于公称螺纹直径为3 mm~20 mm的螺栓和螺钉。
注:与本文件匹配的旋具和量规见ISO 14280和ISO 14281。
发布历史
-
2025年04月
文前页预览
研制信息
- 起草单位:
- 中国航空综合技术研究所、沈阳飞机工业(集团)有限公司、中国航空工业标准件制造有限责任公司、成都飞机工业(集团)有限责任公司
- 起草人:
- 尹振波、苗生沛、张宇鹏、谭雪、杨涛、金万军、邱娟、何志英、刘辉
- 出版信息:
- 页数:12页 | 字数:15 千字 | 开本: 大16开
内容描述

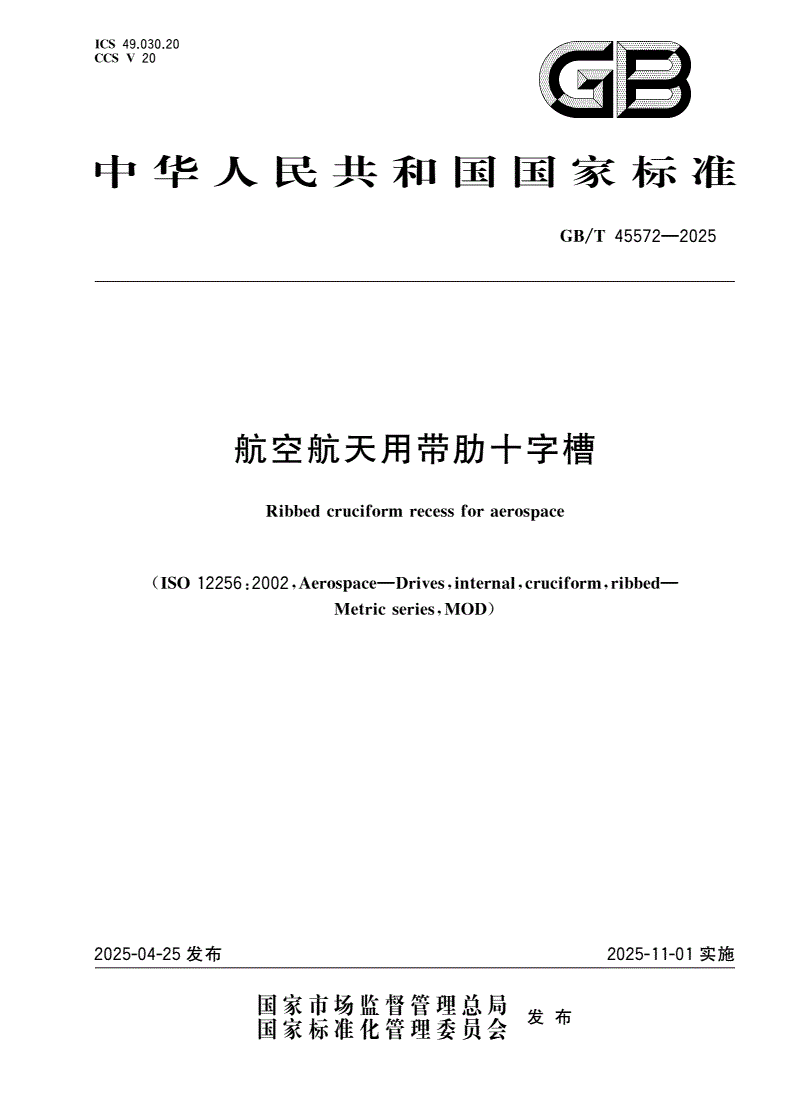

ICS4903020
CCSV.20.
中华人民共和国国家标准
GB/T45572—2025
航空航天用带肋十字槽
Ribbedcruciformrecessforaerospace
ISO122562002Aerosace—Drivesinternalcruciformribbed—
(:,p,,,
MetricseriesMOD
,)
2025-04-25发布2025-11-01实施
国家市场监督管理总局发布
国家标准化管理委员会
GB/T45572—2025

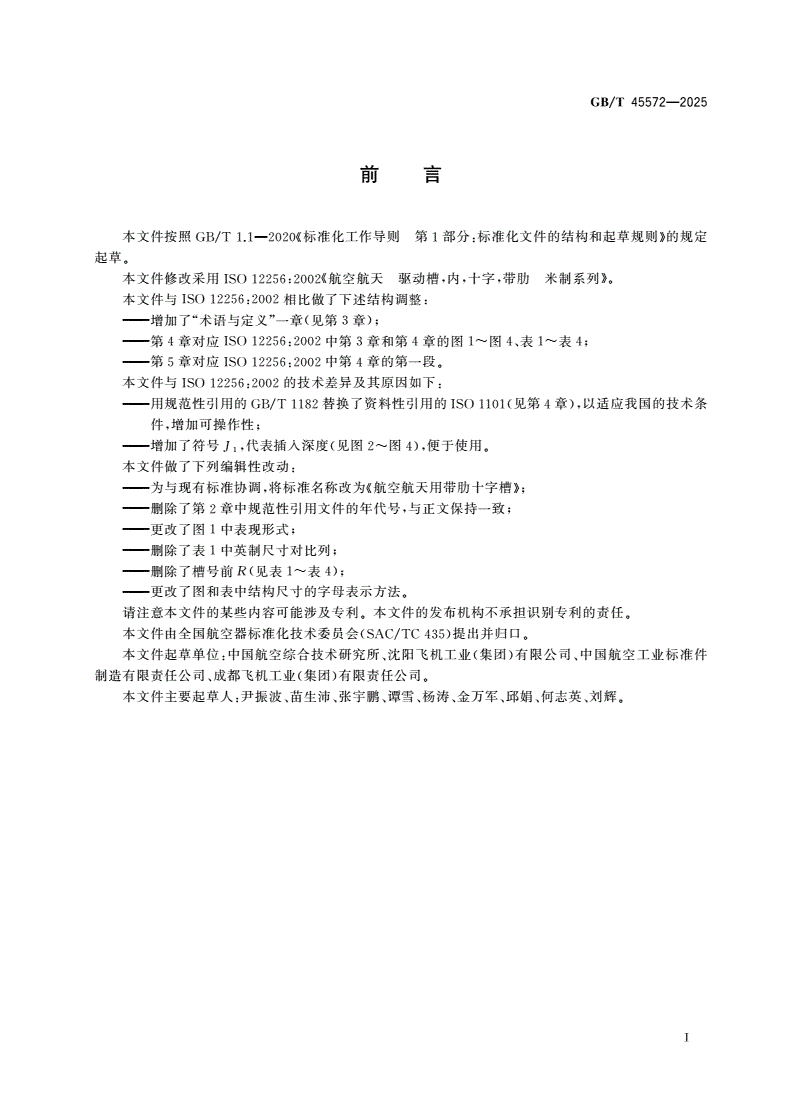

前言
本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定
GB/T1.1—2020《1:》
起草
。
本文件修改采用航空航天驱动槽内十字带肋米制系列
ISO12256:2002《,,,》。
本文件与相比做了下述结构调整
ISO12256:2002:
增加了术语与定义一章见第章
———“”(3);
第章对应中第章和第章的图图表表
———4ISO12256:2002341~4、1~4;
第章对应中第章的第一段
———5ISO12256:20024。
本文件与的技术差异及其原因如下
ISO12256:2002:
用规范性引用的替换了资料性引用的见第章以适应我国的技术条
———GB/T1182ISO1101(4),
件增加可操作性
,;
增加了符号J代表插入深度见图图便于使用
———1,(2~4),。
本文件做了下列编辑性改动
:
为与现有标准协调将标准名称改为航空航天用带肋十字槽
———,《》;
删除了第章中规范性引用文件的年代号与正文保持一致
———2,;
更改了图中表现形式
———1;
删除了表中英制尺寸对比列
———1;
删除了槽号前R见表表
———(1~4);
更改了图和表中结构尺寸的字母表示方法
———。
请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任
。。
本文件由全国航空器标准化技术委员会提出并归口
(SAC/TC435)。
本文件起草单位中国航空综合技术研究所沈阳飞机工业集团有限公司中国航空工业标准件
:、()、
制造有限责任公司成都飞机工业集团有限责任公司
、()。
本文件主要起草人尹振波苗生沛张宇鹏谭雪杨涛金万军邱娟何志英刘辉
:、、、、、、、、。
Ⅰ
GB/T45572—2025

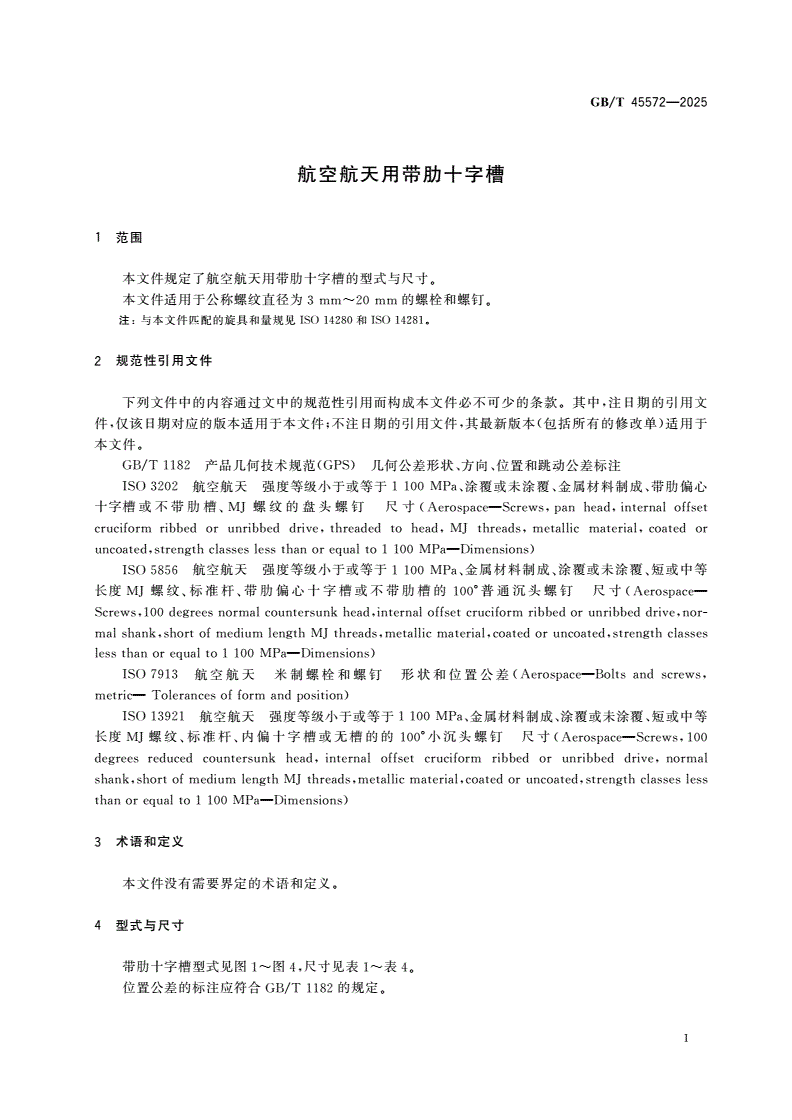

航空航天用带肋十字槽
1范围
本文件规定了航空航天用带肋十字槽的型式与尺寸
。
本文件适用于公称螺纹直径为的螺栓和螺钉
3mm~20mm。
注与本文件匹配的旋具和量规见和
:ISO14280ISO14281。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文
。,
件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于
,;,()
本文件
。
产品几何技术规范几何公差形状方向位置和跳动公差标注
GB/T1182(GPS)、、
航空航天强度等级小于或等于涂覆或未涂覆金属材料制成带肋偏心
ISO32021100MPa、、、
十字槽或不带肋槽螺纹的盘头螺钉尺寸
、MJ(Aerospace—Screws,panhead,internaloffset
cruciformribbedorunribbeddrive,threadedtohead,MJthreads,metallicmaterial,coatedor
uncoated,strengthclasseslessthanorequalto1100MPa—Dimensions)
航空航天强度等级小于或等于金属材料制成涂覆或未涂覆短或中等
ISO58561100MPa、、、
长度螺纹标准杆带肋偏心十字槽或不带肋槽的普通沉头螺钉尺寸
MJ、、100°(Aerospace—
Screws,100degreesnormalcountersunkhead,internaloffsetcruciformribbedorunribbeddrive,nor-
malshank,shortofmediumlengthMJthreads,metallicmaterial,coatedoruncoated,strengthclasses
lessthanorequalto1100MPa—Dimensions)
航空航天米制螺栓和螺钉形状和位置公差
ISO7913(Aerospace—Boltsandscrews,
metric—Tolerancesofformandposition)
航空航天强度等级小于或等于金属材料制成涂覆或未涂覆短或中等
ISO139211100MPa、、、
长度螺纹标准杆内偏十字槽或无槽的的小沉头螺钉尺寸
MJ、、100°(Aerospace—Screws,100
degreesreducedcountersunkhead,internaloffsetcruciformribbedorunribbeddrive,normal
shank,shortofmediumlengthMJthreads,metallicmaterial,coatedoruncoated,strengthclassesless
thanorequalto1100MPa—Dimensions)
3术语和定义
本文件没有需要界定的术语和定义
。
4型式与尺寸
带肋十字槽型式见图图尺寸见表表
1~4,1~4。
位置公差的标注应符合的规定
GB/T1182。
1
