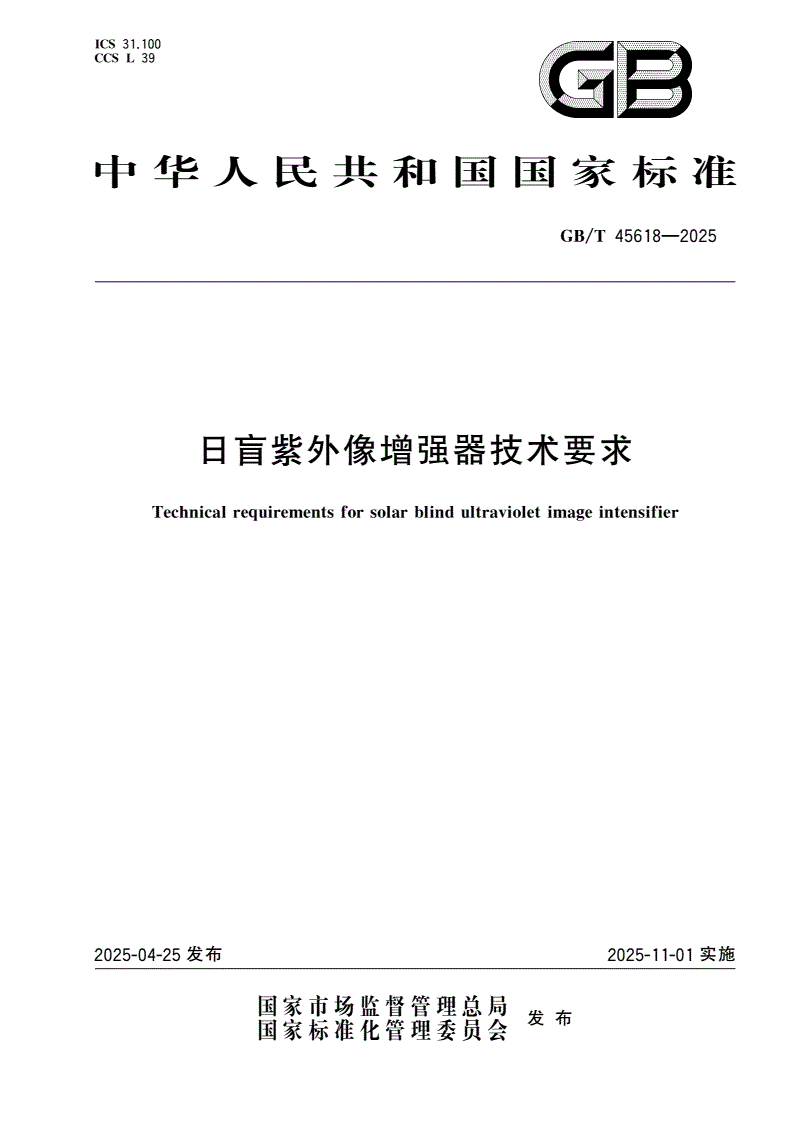

GB/T 45618-2025 日盲紫外像增强器技术要求

ICS31100

CCSL.39

中华人民共和国国家标准

GB/T45618—2025

日盲紫外像增强器技术要求

Technicalrequirementsforsolarblindultravioletimageintensifier

2025-04-25发布2025-11-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45618—2025

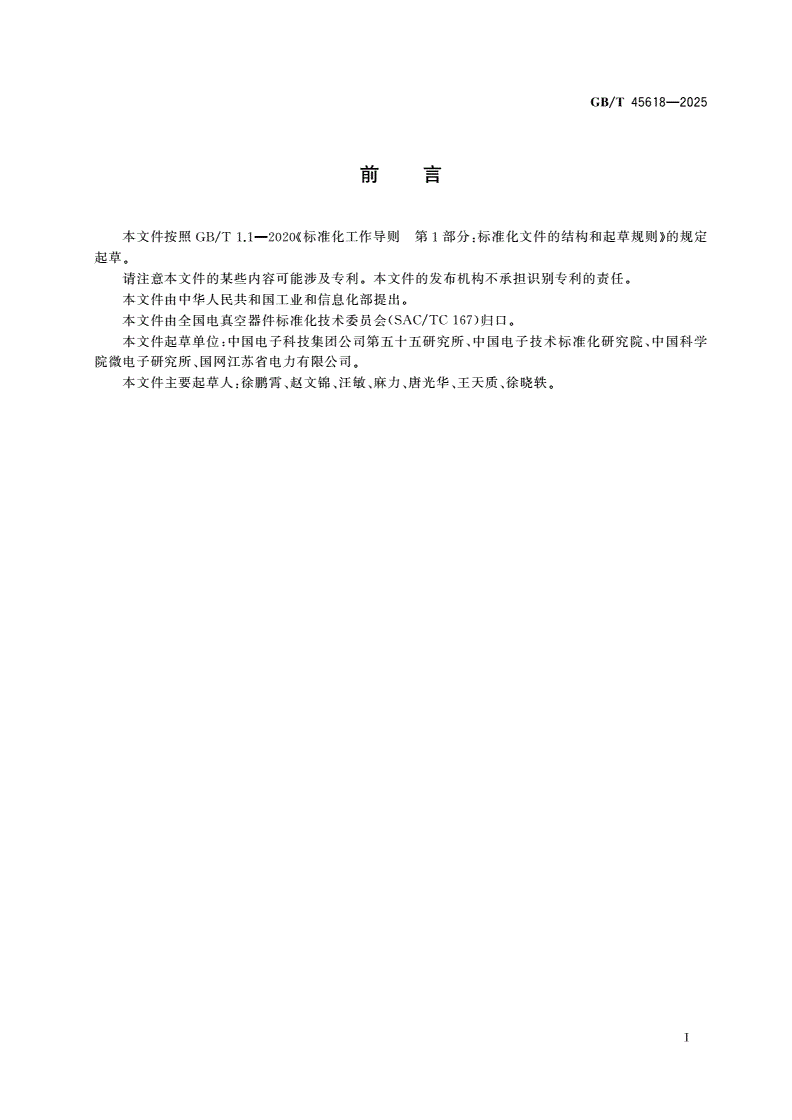

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中华人民共和国工业和信息化部提出

。

本文件由全国电真空器件标准化技术委员会归口

(SAC/TC167)。

本文件起草单位中国电子科技集团公司第五十五研究所中国电子技术标准化研究院中国科学

:、、

院微电子研究所国网江苏省电力有限公司

、。

本文件主要起草人徐鹏霄赵文锦汪敏麻力唐光华王天质徐晓轶

:、、、、、、。

Ⅰ

GB/T45618—2025

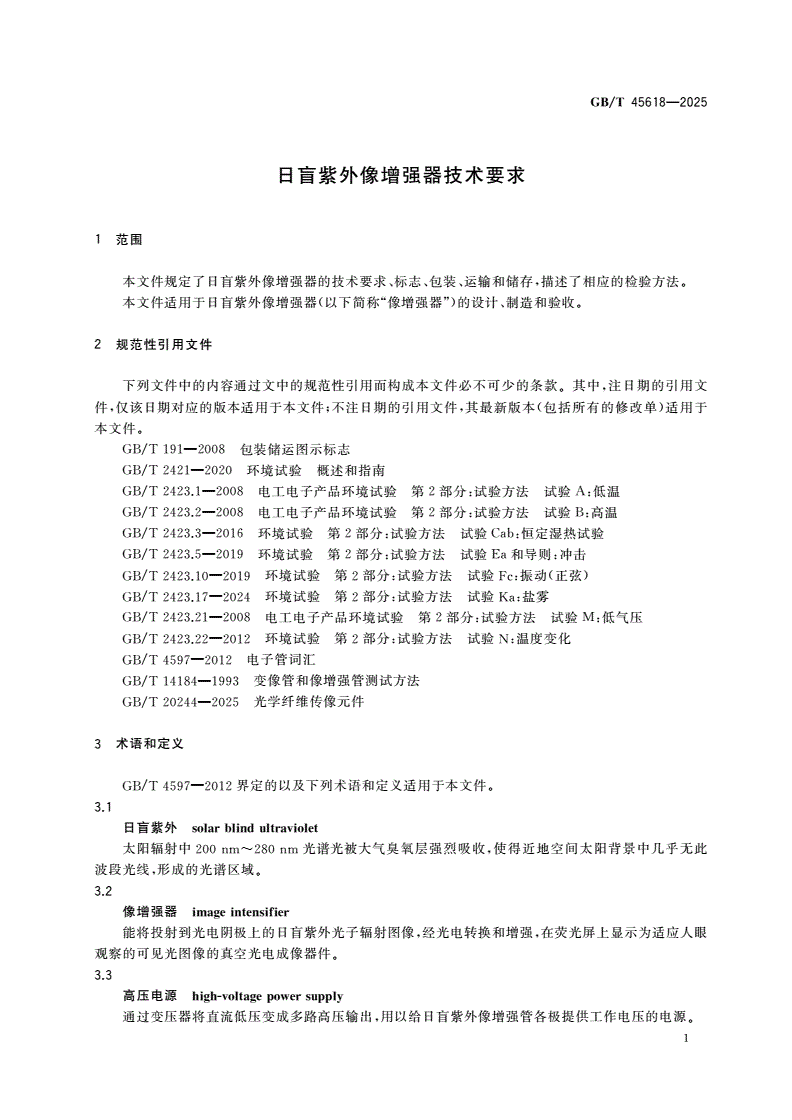

日盲紫外像增强器技术要求

1范围

本文件规定了日盲紫外像增强器的技术要求标志包装运输和储存描述了相应的检验方法

、、、,。

本文件适用于日盲紫外像增强器以下简称像增强器的设计制造和验收

(“”)、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191—2008

环境试验概述和指南

GB/T2421—2020

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.1—20082:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.2—20082:B:

环境试验第部分试验方法试验恒定湿热试验

GB/T2423.3—20162:Cab:

环境试验第部分试验方法试验和导则冲击

GB/T2423.5—20192:Ea:

环境试验第部分试验方法试验振动正弦

GB/T2423.10—20192:Fc:()

环境试验第部分试验方法试验盐雾

GB/T2423.17—20242:Ka:

电工电子产品环境试验第部分试验方法试验低气压

GB/T2423.21—20082:M:

环境试验第部分试验方法试验温度变化

GB/T2423.22—20122:N:

电子管词汇

GB/T4597—2012

变像管和像增强管测试方法

GB/T14184—1993

光学纤维传像元件

GB/T20244—2025

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T4597—2012。

31

.

日盲紫外solarblindultraviolet

太阳辐射中光谱光被大气臭氧层强烈吸收使得近地空间太阳背景中几乎无此

,

200nm~280nm

波段光线形成的光谱区域

,。

32

.

像增强器imageintensifier

能将投射到光电阴极上的日盲紫外光子辐射图像经光电转换和增强在荧光屏上显示为适应人眼

,,

观察的可见光图像的真空光电成像器件

。

33

.

高压电源high-voltagepowersupply

通过变压器将直流低压变成多路高压输出用以给日盲紫外像增强管各极提供工作电压的电源

,。

1

GB/T45618—2025

34

.

峰值波长peakwavelength

光电阴极光谱响应特性曲线中最大辐射灵敏度对应的波长

。

35

.

日盲特性solarblindcharacteristic

像增强器对太阳光谱中日盲紫外以外波段光信号的屏蔽能力为像增强器对可见光波段典型波长

,

响应值与日盲紫外波段典型波长响应值之比

。

36

.

光电阴极有效直径photocathodeeffectivediameter

光电阴极上与输入光轴同心并在荧光屏上完整成像的最大圆的直径

。

37

.

光电阴极和荧光屏缺陷defectsofphotocathodeandphosphorscreen

光电阴极和荧光屏因像增强器制作和工作过程产生的缺陷

。

注包括在荧光屏上的亮斑暗斑亮点发射点或亮度不均匀等缺陷

:、、、。

38

.

输出亮度均匀性outputbrightnessuniformity

在规定的入射光光照下像增强器荧光屏输出亮度的空间变化一般用输出亮度的最大值与最小值

,,

之比来表示

。

39

.

辐射增益radiationgain

像增强器荧光屏输出光亮度除以入射于光电阴极的辐通量所得的商

。

310

.

等效背景辐照度equivalentbackgroundirradiance

使像增强器荧光屏输出亮度增加到等于仅由于暗发射而产生的荧光屏亮度两倍时的输入光照度

。

4技术要求

41设计与结构

.

411组成

..

像增强器由日盲紫外像增强管和高压电源组成像增强管与高压电源可封装在一个壳体内形成整

,

体也可分别封装两者之间用对应电极连接线连接

,,。

412像增强管

..

4121光电阴极

...

光电阴极使用透射式等光电阴极材料

Cs2Te、Rb2Te、AlGaN。

4122荧光屏

...

荧光屏采用等牌号荧光粉基底材料一般为光学纤维面板或光学纤维锥

P20、P31、P43、P45、P46,,

光学纤维面板或光学纤维锥应符合的要求

GB/T20244—2025。

4123输入光窗

...

输入光窗采用石英玻璃蓝宝石等应满足以下要求

JGS1、,:

2

GB/T45618—2025

有效直径范围内的表面无气泡黑点划痕等缺陷

a)、、;

对及以上波长紫外光透过率不低于

b)200nm85%。

4124电子倍增极

...

电子倍增极采用微通道板应满足以下要求

,:

有效直径范围内的表面无气泡黑点划痕裂纹边缘破损固定图案噪声等缺陷在至少

a)、、、、、,

倍显微镜下观察无污渍多余物

10、;

单块微通道板的电子增益至少为电阻一般不大于

b)1000,300MΩ。

413高压电源

..

高压电源输入为直流低压应能输出满足像增强管正常工作所需的三路高压

,。

414外壳

..

像增强器所用的外壳材料一般为金属材料或非金属材料金属材料表面应抗腐蚀或经电镀氧化

。、、

涂覆等抗腐蚀处理非金属材料外壳表面应不生霉或能防霉

。。

42外形尺寸

.

像增强器外形尺寸应符合产品规范的要求当高压电源与像增强管分开封装时应分别符合具体产

,,

品的技术要求

。

43外观质量

.

像增强器的外观质量应在正常照明条件下不需要借助专用的观察工具进行检验外观质量应满足
