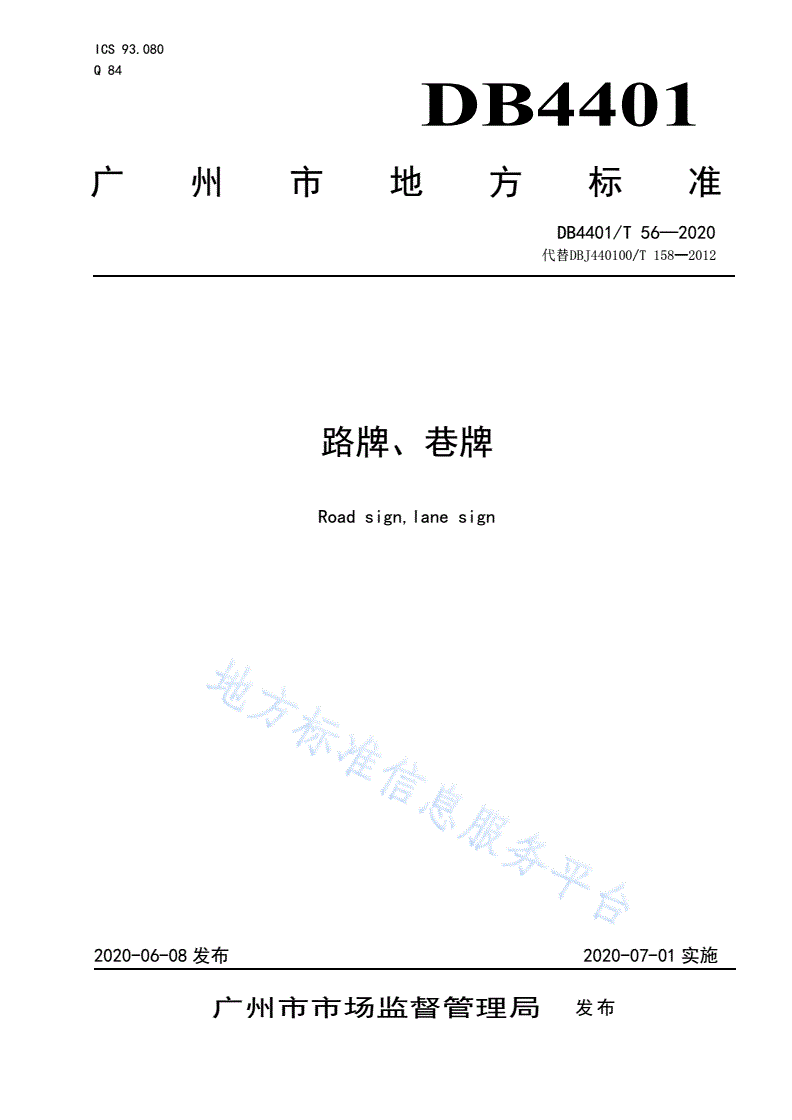

DB4401/T 56-2020 路牌、巷牌

ICS93.080

Q84

DB4401

广州市地方标准

DB4401/T56—2020

代替DBJ440100/T158—2012

路牌、巷牌

Roadsign,lanesign

2020-06-08发布2020-07-01实施

广州市市场监督管理局发布

DB4401/T56—2020

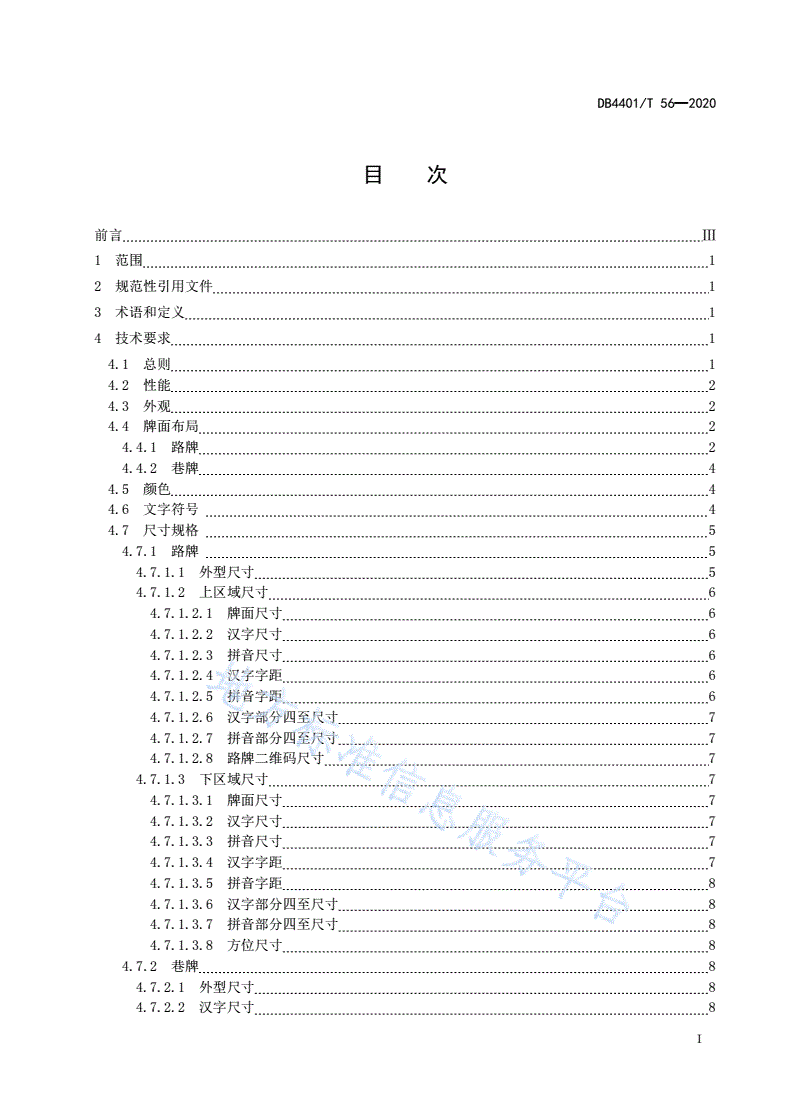

目次

前言Ⅲ

1范围1

2规范性引用文件1

3术语和定义1

4技术要求1

4.1总则1

4.2性能2

4.3外观2

4.4牌面布局2

4.4.1路牌2

4.4.2巷牌4

4.5颜色4

4.6文字符号4

4.7尺寸规格5

4.7.1路牌5

4.7.1.1外型尺寸5

4.7.1.2上区域尺寸6

4.7.1.2.1牌面尺寸6

4.7.1.2.2汉字尺寸6

4.7.1.2.3拼音尺寸6

4.7.1.2.4汉字字距6

4.7.1.2.5拼音字距6

4.7.1.2.6汉字部分四至尺寸7

4.7.1.2.7拼音部分四至尺寸7

4.7.1.2.8路牌二维码尺寸7

4.7.1.3下区域尺寸7

4.7.1.3.1牌面尺寸7

4.7.1.3.2汉字尺寸7

4.7.1.3.3拼音尺寸7

4.7.1.3.4汉字字距7

4.7.1.3.5拼音字距8

4.7.1.3.6汉字部分四至尺寸8

4.7.1.3.7拼音部分四至尺寸8

4.7.1.3.8方位尺寸8

4.7.2巷牌8

4.7.2.1外型尺寸8

4.7.2.2汉字尺寸8

I

DB4401/T56—2020

4.7.2.3拼音尺寸9

4.7.2.4汉字字距9

4.7.2.5拼音字距9

4.7.2.6汉字部分四至尺寸9

4.7.2.7拼音部分四至尺寸10

4.7.2.8巷牌二维码尺寸10

4.8材料10

4.8.1牌面10

4.8.2牌面内结构和底板10

4.8.3立柱10

4.9制作11

5设置11

5.1总则11

5.2路牌11

5.2.1数量设置基本原则11

5.2.2安装位置设置基本原则12

5.3巷牌12

6安装13

6.1总则13

6.2路牌基础施工14

6.3路牌安装14

6.4巷牌安装14

7包装贮存和搬运14

7.1包装及贮存15

7.2搬运15

8安全15

8.1标志安全15

8.2施工安全15

9维护保养15

10验收及检查15

10.1验收16

10.2检查16

附录A（规范性附件）路牌框架模版17

附录B（规范性附件）巷牌框架模版22

II

DB4401/T56—2020

前言

本标准按GB/T1.1—2009给出的规则起草。

本标准由DBJ440100/T158—2012《路牌、巷牌》转化确认而来，并代替DBJ440100/T158—2012

《路牌、巷牌》。

本标准与DBJ440100/T158—2012相比，除编辑性修改外主要技术变化如下：

——更新了规范性引用文件；

——增加了二维码的术语；

——修改了4.9.5条关于误差的描述；

——增加了路牌、巷牌二维码的设置要求。

请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任。

本标准由广州市民政局提出及归口。

本标准起草单位：广州市地名委员会办公室、广州市标准化协会。

本标准主要起草人：龙少齐、陈丽华、陈淑宜、杨松、吴志强、陈巧红、朱静娴、林嘉欣、罗继华。

DBJ440100/T158—2012于2012年12月25日首次发布。

III

DB4401/T56—2020

路牌、巷牌

1范围

本标准规定了路牌、巷牌的术语和定义、技术要求、设置、安装、包装贮存和搬运、安全、维护保

养、验收及检查。

本标准适用于广州市行政区域内的路牌、巷牌的制作、设置和安装等。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T699优质碳素结构钢

GB2893安全色

GB/T3098.16紧固件机械性能不锈钢紧定螺钉

GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法

GB16776建筑用硅酮结构密封胶

GB17733—2008地名标志

GB/T17748建筑幕墙用铝塑复合板

GB/T18833道路交通反光膜

HG/T3354各色环氧酯腻子

中国地名委员会、中国文字改革委员会、国家测绘局通知〔84〕中地字第17号中国地名汉语拼音

字母拼写规则(汉语地名部分)

3术语和定义

GB17733—2008界定的以及下列术语和定义适用于本文件。

3.1

路牌roadsignDB4401

标示宽10m以上道路(含10m)名称及方位等信息的地名标牌。

3.2

巷牌lanesign

标示宽10m以下道路名称的地名标牌。

3.3

二维码quickresponsecode

智能终端识读载体，基于标准地名地址编码对应生成的符号信息。

4技术要求

4.1总则

1

DB4401/T56—2020

4.1.1路牌、巷牌（以下合称标志）上的地名应为标准地名。

4.1.2标志的性能、外观、牌面布局、颜色、文字符号、尺寸规格、材料以及制作等应符合GB17733

—2008中强制性条款和本标准相关要求。

4.2性能

4.2.1标志的耐盐雾腐蚀性能、耐湿热性能、耐高温性能、耐低温性能、耐候性能、辐射性能、抗冲

击性能等基本性能应符合GB17733—2008中5.7相关要求。

4.2.2反光标志应符合GB17733—2008中5.8.1相关要求。

4.2.3长余辉蓄光标志应符合GB17733—2008中5.8.2相关要求。

4.3外观

4.3.1标志的外观应平滑、整齐。

4.3.2按GB17733—2008中6.2规定的方法试验后，标志不应存在以下缺陷：

——明显的毛刺、起皱、裂纹及凹凸变形；

——明显的划痕、损伤和颜色不均匀；

——面积大于20mm2的气泡或2个及以上气泡；

——发光、反光性能明显不均匀。

4.4牌面布局

4.4.1路牌

4.4.1.1牌面布局分上、下两个区域，上区域约占3/5（高245mm），下区域约占2/5（高115mm），

以不同颜色区分。上区域用于标示主项内容，即路牌所在道路的汉字名称（主路名）、汉语拼音（主路

名拼音）和广州路牌二维码1）；下区域用于标示副项内容，即指向道路的汉字名称（指向路名）和汉语

拼音（指向路名拼音）以及指向方位，见图1。

4.4.1.2指向道路是指所在道路延伸同向直对的下一条道路名称，如仓边路的北指向道路为小北路，

见图1、图2；如遇丁字路口，则改用横向道路名称，如仓边路的南指向道路为中山四路，见图1、图2。

4.4.1.3指向方位是指指向道路相对于所在道路的方向，仅用东、西、南、北四个方向表示，见图1；

当不便确定指向时，改用箭头代替，见图3。

4.4.1.4路牌指向方位确定的基本原则为：

——道路方向为南北或在南北方向20°以内（含20°）的，牌面方位位置用南、北表示；

——道路方向为东西或在东西方向20°以内（含20°）的，牌面方位位置用东、西表示；

——道路方向为南北（或东西）方向20°以外的，牌面方位位置用箭头表示；

——U形道路和道路在延伸中有40°以上（含40°）转弯的，牌面方位位置用箭头表示。

注：现场方位的确定，以规划部门的道路路网图或标准地图的标示为依据，以指南针为辅助工具。

1）路牌二维码只适用于新设路牌，实现互联网+地名，原已使用的路牌不作添加。

2

DB4401/T56—2020

单位为mm

图1

豪

贤

东路

中

山
