GB/T 22690-2008 数据通信设备通用机械结构 机柜和插箱

ICS31.240

K05OB

中华人民共和国国家标准

GB/T22690—2008

数据通信设备通用机械结构

机柜和插箱

Generalmechanicalstructuresfordatacommunicationequipment—

Cabinetandsubrack

2008-12-31发布2009-11-01实施

发布

GB/T22690—2008

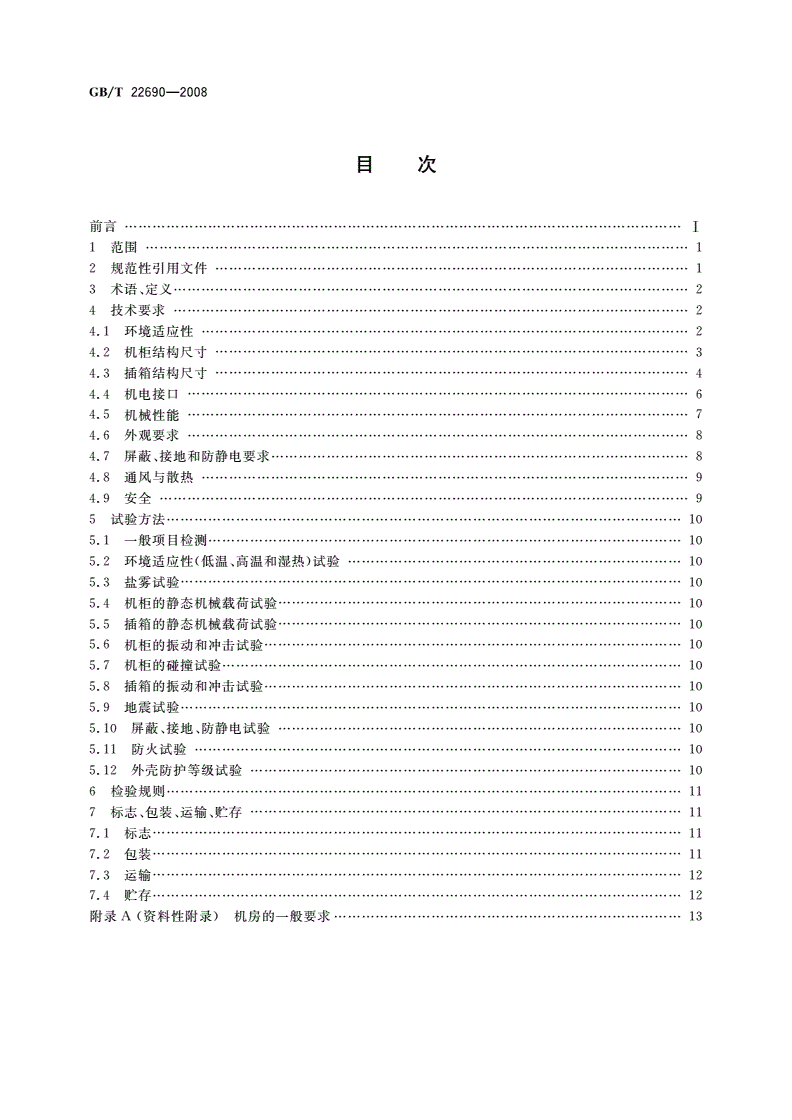

目次

前言I

1范围1

2规范性引用文件1

3术语、定义2

4技术要求2

4.1环境适应性2

4.2机柜结构尺寸3

4.3插箱结构尺寸4

4.4机电接口6

4.5机械性能7

4.6外观要求8

4.7屏蔽、接地和防静电要求8

4.8通风与散热9

4.9安全9

5试验方法10

5.1一般项目检测10

5.2环境适应性（低温、高温和湿热）试验10

5.3盐雾试验10

5.4机柜的静态机械载荷试验10

5.5插箱的静态机械载荷试验10

5.6机柜的振动和冲击试验10

5.7机柜的碰撞试验10

5.8插箱的振动和冲击试验10

5.9地震试验10

5.10屏蔽、接地、防静电试验10

5.11防火试验10

5.12外壳防护等级试验10

6检验规则11

7标志、包装、运输、贮存11

7.1标志11

7.2包装11

7.3运输12

7.4贮存12

附录A（资料性附录）机房的一般要求13

GB/T22690—2008

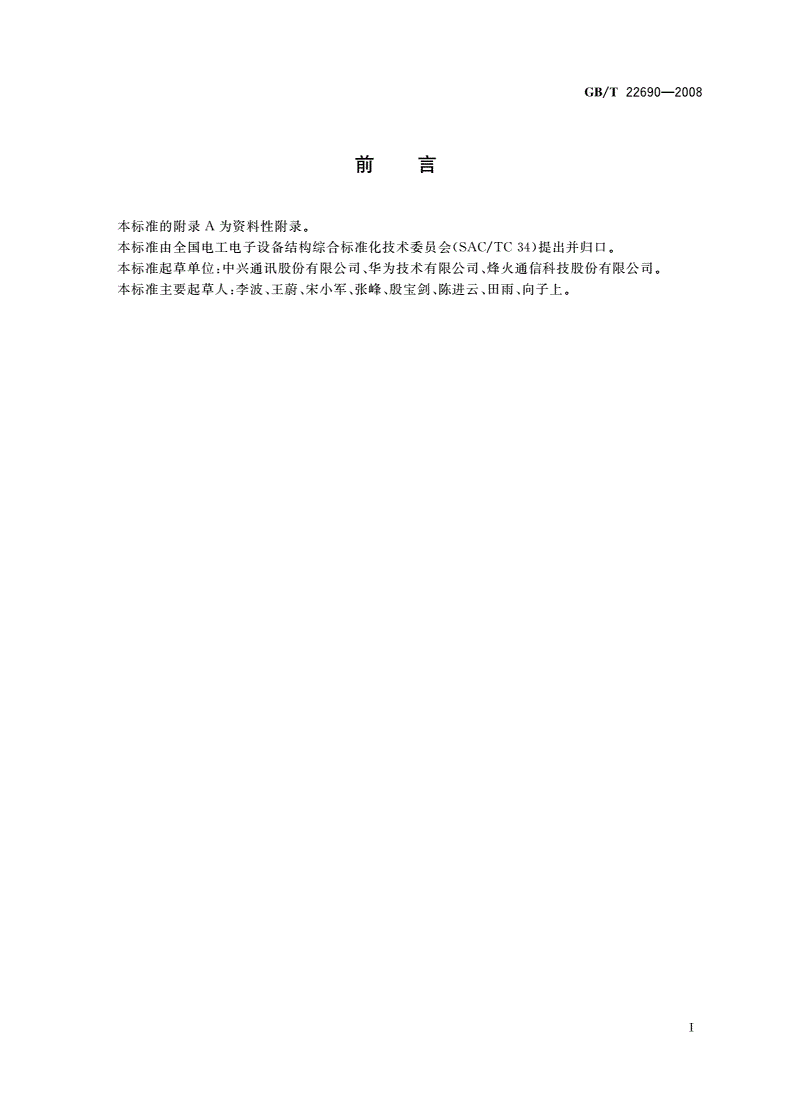

本标准的附录A为资料性附录。

本标准由全国电工电子设备结构综合标准化技术委员会(SAC/TC34)提出并归口。

本标准起草单位：中兴通讯股份有限公司、华为技术有限公司、烽火通信科技股份有限公司。

本标准主要起草人:李波、王蔚、宋小军、张峰、殷宝剑、陈进云、田雨、向子上。

I

GB/T22690—2008

数据通信设备通用机械结构

机柜和插箱

1范围

本标准规定了数据通信产品机柜(以下简称机柜)和数据通信产品插箱(以下简称插箱)的技术要

求、试验方法、检验规则、包装、运输、贮存等。

本标准适用于户内使用的机柜、插箱，也适用于可安装在满足本标准要求的机柜和插箱。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志(eqvISO780：1997)

GB/T2423.1—2001电工电子产品环境试验第2部分：试验方法试验A：低温(idt

IEC50068-2-1：1990)

GB/T2423.2-2001电工电子产品环境试验第2部分：试验方法试验B：高温(idt

IEC50068-2-2：1974)

GB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热(12h+

12h循环)(IEC60068-2-30：2005,IDT)

GB/T2423.5—1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击

(idtIEC60068-2-27:1987)

GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)

(IEC60068-2-6：1995,IDT)

GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾

(IEC60068-2-11：1981,IDT)

GB4208外壳防护等级(IP代码)(GB4208—2008,IEC60529：2001,IDT)

GB/T479&1—2005电工电子产品应用环境条件第1部分:贮存(IEC60721-3-1：1997,MOD)

GB4943—2001信息技术设备的安全(idtIEC60950：1999)

GB/T5095.2-1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电

连续性和接触电阻测试、绝缘试验和电压应力试验(idtIEC60512-2：1994)

GB/T6388运输包装收发货标志

GB9254—2008信息技术设备的无线电骚扰限值和测量方法(IECCISPR22=2006,IDT)

GB/T17742-2008中国地震烈度表

GB/T18663.1-2008电子设备机械结构公制系列和英制系列的试验第1部分：机柜、机架、

插箱和机箱的气候、机械试验及安全要求(IEC61587-1：2007,IDT)

GB/T18663.2-2007电子设备机械结构公制系列和英制系列的试验第2部分：机柜和机

架的地震试验(IEC61587-2：2000,IDT)

GB/T18663.3-2007电子设备机械结构公制系列和英制系列的试验第3部分：机柜、机架

和插箱的电磁屏蔽性能试验(IEC61587-3：2006,IDT)

GB50045高层民用建筑设计防火规范

YD/T5003—2005电信专用房屋设计规范

1

GB/T22690—2008

YDJ26—1989通信局（站）接地设计暂行技术规定

3术语、定义

下列术语、定义适用于本标准。

3.1

数据通信设备datacommunicationequipment

按照通信协议，利用传输技术在功能单元之间传递数据信息的通信设备。

3.2

机柜cabinet

用门和板包容的、能自由站立或固定安装的一种结构。

3.3

机架rack

供安装元件、器件和部件，并能自由站立或固定安装的一种结构。

3.4

插箱chassis

供安装多个插件及连接器并可入架、柜等内的一种结构单元。

3.5

净高netheight

指机房可用于安装机柜的净高度。

3.6

接地earthing；grounding（US）

系统、装置或设备的给定点与局部地之间作电气连接。

3.7

保护地protectiveearth

为了安全目的，将某一系统或装置、设备的一点或多点接地。

3.8

搭接bonding

把两个或两个以上的金属部件通过机械的方式低阻抗地连接在一起。

4技术要求

4.1环境适应性

数据机柜、插箱应满足表1规定的环境条件。

表1数据机柜、插箱通用应用环境条件

项目参数

低温-10"C

高温+55"C

低相对湿度5%

高相对湿度95%

低气压70kPa

高气压106kPa

盐雾有盐雾，试验严酷等级按GB/T2423.17—2008严酷等级（3）

2

GB/T22690—2008

4.2机柜结构尺寸

4.2.1机柜高度公称尺寸系列

机柜公称尺寸见图1,机柜高度公称尺寸系列和安装空间高度见表2。

表2机柜的高度公称尺寸和安装空间高度单位为毫米

机柜高度h12001600180020002200

安装空间高度加>22U>31U>36U〉40U>45U

注1：机柜高度从名义安装面（水泥地面或防静电地板）开始计量。

注2：机柜可以有，也可以没有底座、支脚、滚轮、脚轮等，这取决于便用者对载荷和可移动性的要求；如果机柜有

底座、支脚、滚轮、脚轮等，不包括在机柜高度内。

注3：如果用户有其他特殊要求，造成的高度与标准不一致，可以与用户协商后确定。

注4：U为高度方向的进制,117=44.45mm„

图1机柜公称尺寸示意图

4.2.2机柜宽度公称尺寸系列

机柜宽度公称尺寸系列见表3。

表3机柜宽度公称尺寸系列单位为毫米

宽度W600800900

4.2.3机柜深度公称尺寸系列

机柜深度公称尺寸系列见表4。

表4机柜深度公称尺寸系列单位为毫米

深度D6008001000

4.2.4机柜与插箱宽度方向的接口尺寸

机柜与插箱宽度方向的接口尺寸见图20

3

GB/T22690—2008

单位为毫米

删.6

42,1

4%

图2机柜与插箱宽度的接口尺寸

4.2.5机柜与插箱高度方向的接口尺寸

机柜与插箱高度方向的接口尺寸见图3。

单位为毫米

芝

,£

a15.875mm尺寸孔为整U单元的中间孔，属于可选孔。

图3机柜与插箱高度方向的接口尺寸

4.2.6机柜与插箱深度方向的接口尺寸

机柜上插箱安装面到机柜门内侧的尺寸一般不小于75mmo

4.3插箱结构尺寸

4.3.1插箱基本尺寸系列

插箱安装尺寸见图4和表5。

4

GB/T22690—2008

单位为毫米

4KZ.fi

■OO

____

£

□qpq□Q

X*■皿1■论1©

a)h&2Ub)1UGW6U
