GB/T 23248-2009 海水循环冷却水处理设计规范
GB/T 23248-2009 Code for design of seawater treatment for recirculating cooling seawater system
基本信息
本标准适用于以海水作为补充水的新建、扩建、改建工程的海水循环冷却水处理设计。
发布历史
-
2009年03月
-
2020年12月
研制信息
- 起草单位:
- 国家海洋局天津海水淡化与综合利用研究所、天津渤海化工集团规划设计院
- 起草人:
- 侯纯扬、武杰、邹泽民、李亚红、王维珍、成国辰、张连强、吴芸芳、李运平
- 出版信息:
- 页数:14页 | 字数:22 千字 | 开本: 大16开
内容描述
ICS91.140k__-
P41
G邑
中华人民共和国国家标准
GB/T23248—2009
海水循环冷却水处理设计规范
Codefordesignofseawatertreatmentforrecirculatingcoolingseawatersystem
2009-03-11发布2009-11-01实施
发布
GB/23248—2009

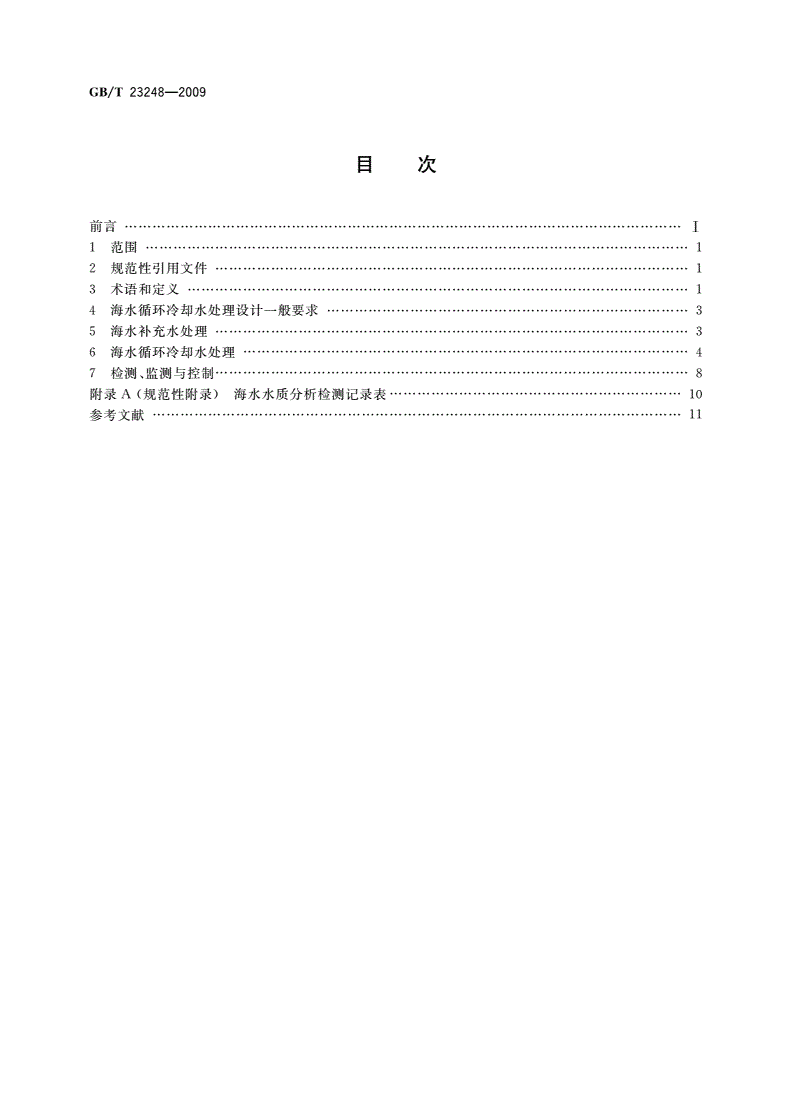

目次
前I
1范围1
2规范性引用文件1
3术语和定义1
4海水循环冷却水处理设计一般要求3
5海水补充水处理3
6海水循环冷却水处理4
7检测、监测与控制8
附录A(规范性附录)海水水质分析检测记录表10
参考文献11
GB/23248—2009

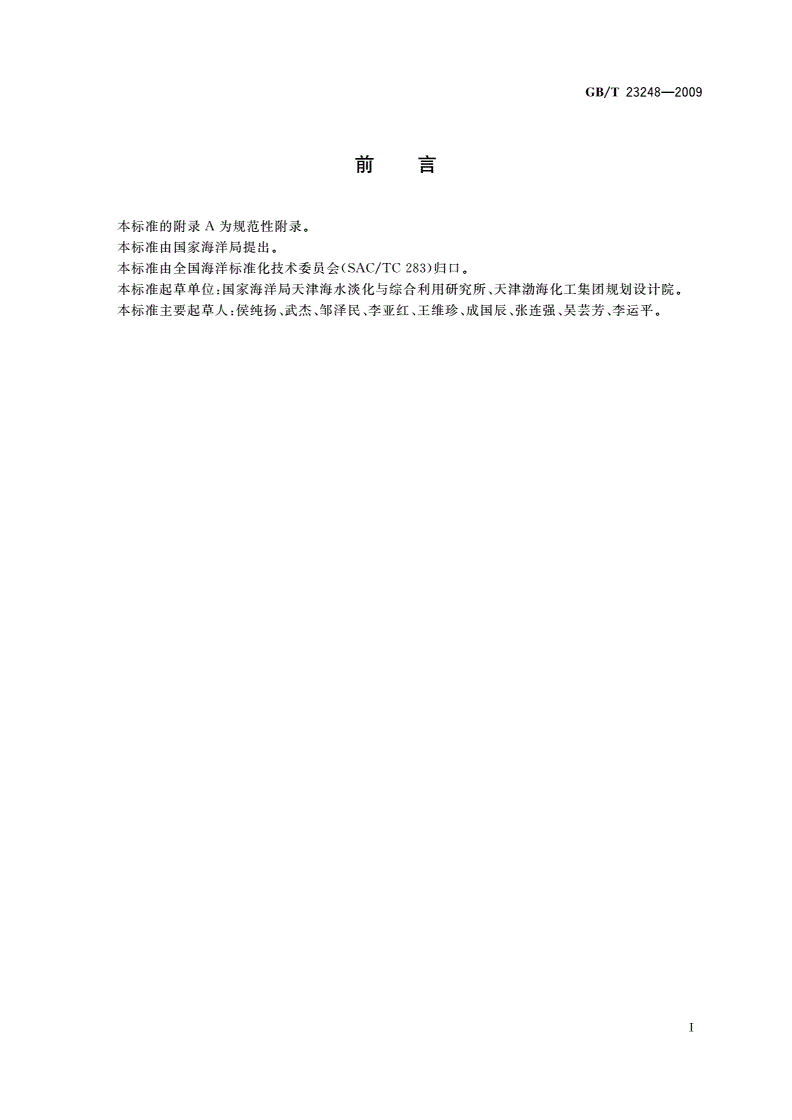

本标准的附录A为规范性附录。
本标准由国家海洋局提出。
本标准由全国海洋标准化技术委员会(SAC/TC283)归口。
本标准起草单位:国家海洋局天津海水淡化与综合利用研究所、天津渤海化工集团规划设计院。
本标准主要起草人:侯纯扬、武杰、邹泽民、李亚红、王维珍、成国辰、张连强、吴芸芳、李运平。
T
GB/23248—2009
海水循环冷却水处理设计规范
1范围
本标准规定了海水循环冷却水处理中设计一般要求、海水补充水处理、海水循环冷却水处理和检测
监测与控制等的设计要求与方法。
本标准适用于以海水作为补充水的新建、扩建、改建工程的海水循环冷却水处理设计。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有
的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适应于本标准。
GB1737&4海洋监测规范第4部分:海水分析
GB50050—2007工业循环冷却水处理设计规范
GB/T50102—2003工业循环水冷却设计规范
JTJ275海港工程混凝土结构防腐蚀技术规范
3术语和定义
下列术语和定义适用于本标准。
3.1
海水循环冷却水系统recirculatingcoolingseawatersystem
以海水作为冷却介质,循环运行的一种给水系统,由换热设备、海水冷却塔、水泵、管道及其他有关
设备组成。
3.2
海水水处理药剂seawatertreatmentchemicals
海水循环冷却水处理过程中所使用的化学品。
注:一般包括海水缓蚀剂、阻垢分散剂、菌藻抑制剂等。
3.3
药剂允许停留时间permittedretentiontimeofchemicals
药剂在海水循环冷却水系统中有效的吋间。
注:改写GB50050-2007,定义2.1.20。
3.4
海水冷却塔seawatercoolingtower
用于海水循环冷却过程的一种构筑物。海水被输送到塔内,通过海水和空气之间进行热、质交换,
达到降低水温的目的。
3.5
飘水率driftingratio
单位时间内从冷却塔上方飘出的水量与进塔水量之比,通常以百分数表示。
注:在海水冷却系统中也称盐雾飞溅量。
1
GB/23248—2009
3.6
系统水容积systemcapacityvolume
循环冷却水系统内所有水容积的总和,单位为
[GB50050—2007,定义2.1.15]
3.7
浓缩倍数cycleofconcentration
循环冷却水与补充水含盐量的比值。
[GB50050—2007,定义2.1.16]
3.8
腐蚀速率corrosionrate
以金属腐蚀失重而算得的平均腐蚀深度,单位为mm/ao
[GB50050—2007,定义2.1.13]
3.9
局部腐蚀localizedcorrosion
暴露于海水腐蚀环境中,金属表面某些区域的优先集中腐蚀。
注1:主要包括电偶腐蚀、缝隙腐蚀、磨损腐蚀、应力腐蚀等。
注2:局部腐蚀可产生如点坑、裂纹、沟槽。
3.10
电化学保护electrochemicalprotection
通过电化学方法控制腐蚀电位,以获得防蚀效果。
3.11
监测试片monitoringtestcoupon
置于监测换热设备、测试管或集水池中用于监测腐蚀的标准金属试片。
[GB50050—2007,定义2.1.17]
3.12
预膜prefilming
在海水循环冷却水系统中,通过预膜液使系统金属表面形成均匀致密保护膜的过程。
注:改写GB50050-2007,定义2.1.18。
3.13
污垢热阻值foulingresistance
换热设备传热面上因沉积物而导致传热效率下降程度的数值,单位为m2-K/W。
:GB50050—2007,定义2.1.12]
3.14
粘附速率adhesionrate
换热器单位传热面上每月的污垢增长量,单位为mg/cm2•月)。
[GB50050—2007,定义2.1.14]
3.15
污损生物foulingorganism
生长在船底、浮标、平台和海中一切其他设施表面或内部的生物。这类生物一般是有害的。
[GB/T12763.6—2007,定义3.12]
3.16
生物粘泥量slimecontent
用生物过滤网法测定的海水循环冷却水所含生物粘泥体积,以mL/m:1表示。
GB/23248—2009
[GB50050—2007,定义2.1.11]
3.17
异养菌总数countofaerobicheterotrophicbacteria
按细菌平111!计数法统计出每毫升海水中的异养菌菌落数,单位为cfu/mL0
3.18
硫酸盐还原菌数countofsulfatereducingbacteria
按最大可能菌数法MPN)测定的每毫升海水中硫酸盐还原菌数,单位为个/mL。
3.19
铁细菌数countofironbacteria
按最大可能菌数法MPN)测定的每毫升海水中铁细菌数,单位为个/niL。
3.20
旁流水sidestream
从海水循环冷却水系统中分流并经处理后,再返回系统的水。
注:改写GB50050-2007,定义2.1.19。
3.21
补充水量amountofmakeupwater
为了维持系统规定的浓缩倍数,需要向海水循环冷却水系统补充的海水量。
注:改写GB50050-2007,定义2.1.21。
3.22
排放水量amountofblowdown
为了维持系统规定的浓缩倍数,需要从海水循环冷却水系统排放的水量。
4海水循环冷却水处理设计一般要求
4.1海水循环冷却水处理设计主要包括下列内容:
a)海水补充水处理;
b)海水循环冷却水处理;
c)海水排放水处理;
d)检测、监测与控制。
4.2海水循环冷却水系统一般采用原海水作为海水补充水。补充水应根据相应海域的水文地质状况,
采用浅层、海水井等取水方式,并辅以必要的预处理措施,以满足海水补充水的水质指标。
4.3海水循环冷却水处理一般通过动态模拟试验,给出海水循环冷却水系统浓缩倍数和缓蚀、阻垢、菌
藻抑制等控制条件,确定海水循环冷却水处理方案。通过系统水平衡计算,进行系统相关设计。
4.4海水排放水处理应贯彻循环经济和综合利用原则,根据环保要求并结合生产实际,选择适宜的处
理工艺。
4.5循环冷却水处理系统宜采用适宜的检测、监测与控制技术,实吋监控温度、压力、流量和药剂等参
数的变化,以实现海水循环冷却水系统的安全、稳定运行。
4.6在海水循环冷却水处理中与海水接触的设备、仪表、部件等应考虑耐海水腐蚀等特性。
5海水补充水处理
5.1水质调查
5.1.1海水水质调查应符合下列规定:
a)当采用浅层海水吋,不宜少于一年的逐月最高、最低潮位吋水质的全分析资料;
b)当采用海水井取水时,不宜少于一年的逐季水质全分析资料;
3
GB/23248—2009
c)当取水口位于入海河口时,不宜少于一年的逐月最高、最低潮位时水质的全分析资料,枯水期
及丰水期各加测一次。
5.1.2海水水质分析项目应符合本标准附录A的要求。相关检测按照GB1737&4的规定执行。
5.2水质要求
5.2.1海水循环冷却补充水水质应符合表1的规定。
表1海水补充水水质指标
项目单位控制值
浊度NTU<10
盐度—20〜40
pH
