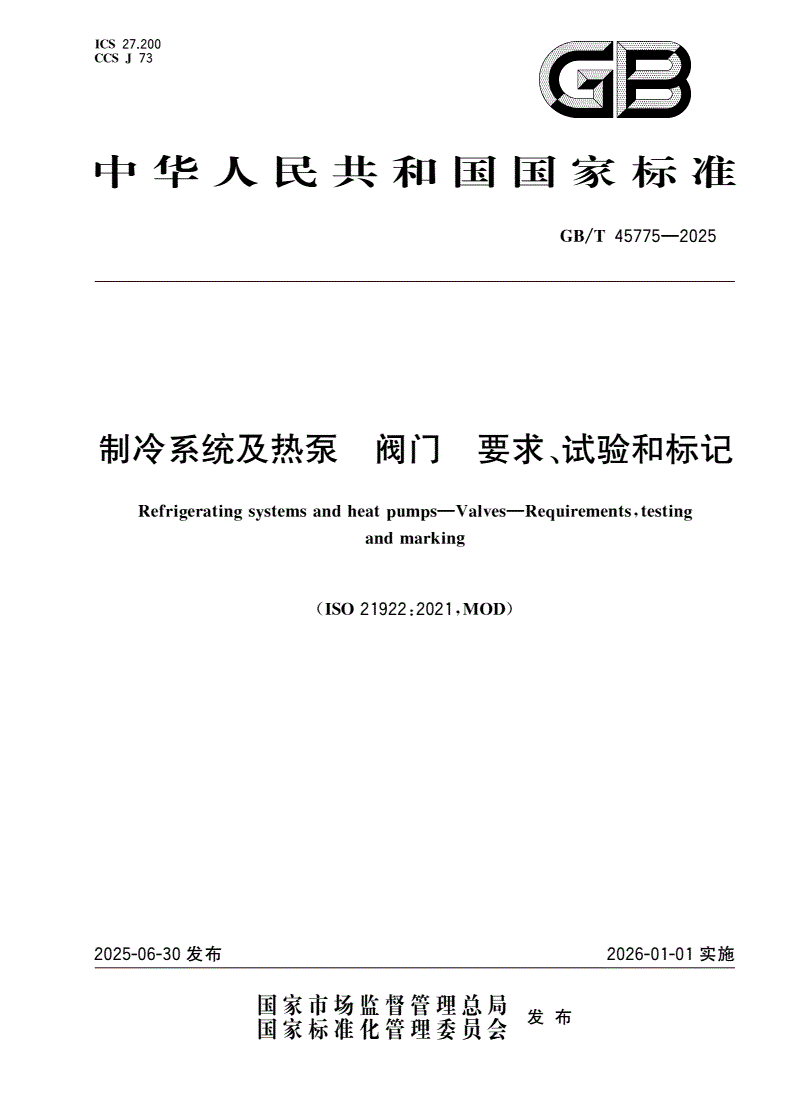

GB/T 45775-2025 制冷系统及热泵 阀门 要求、试验和标记

ICS27200

CCSJ7.3

中华人民共和国国家标准

GB/T45775—2025

制冷系统及热泵阀门要求试验和标记

、

Refrieratinsstemsandheatums—Valves—Reuirementstestin

ggyppq,g

andmarking

ISO219222021MOD

(:,)

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T45775—2025

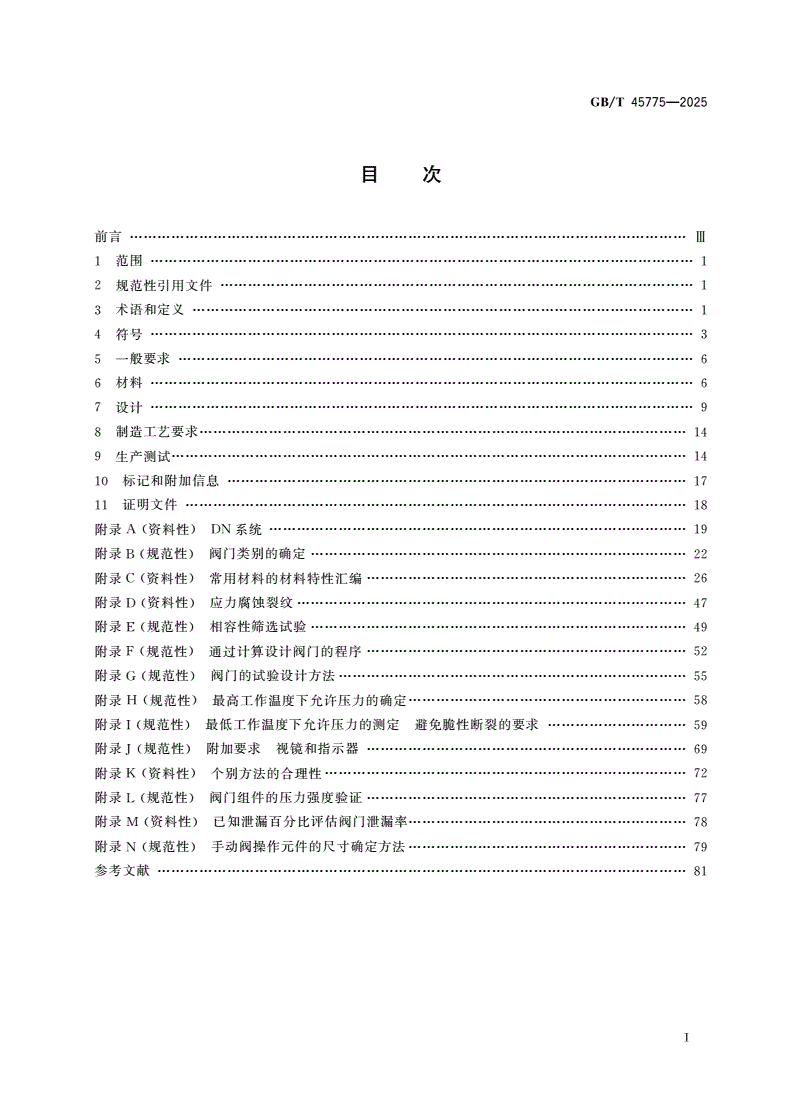

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

符号

4………………………3

一般要求

5…………………6

材料

6………………………6

设计

7………………………9

制造工艺要求

8……………14

生产测试

9…………………14

标记和附加信息

10………………………17

证明文件

11………………18

附录资料性系统

A()DN………………19

附录规范性阀门类别的确定

B()………………………22

附录资料性常用材料的材料特性汇编

C()……………26

附录资料性应力腐蚀裂纹

D()…………47

附录规范性相容性筛选试验

E()………………………49

附录规范性通过计算设计阀门的程序

F()……………52

附录规范性阀门的试验设计方法

G()…………………55

附录规范性最高工作温度下允许压力的确定

H()……………………58

附录规范性最低工作温度下允许压力的测定避免脆性断裂的要求

I()…………59

附录规范性附加要求视镜和指示器

J()……………69

附录资料性个别方法的合理性

K()……………………72

附录规范性阀门组件的压力强度验证

L()……………77

附录资料性已知泄漏百分比评估阀门泄漏率

M()……………………78

附录规范性手动阀操作元件的尺寸确定方法

N()……………………79

参考文献

……………………81

Ⅰ

GB/T45775—2025

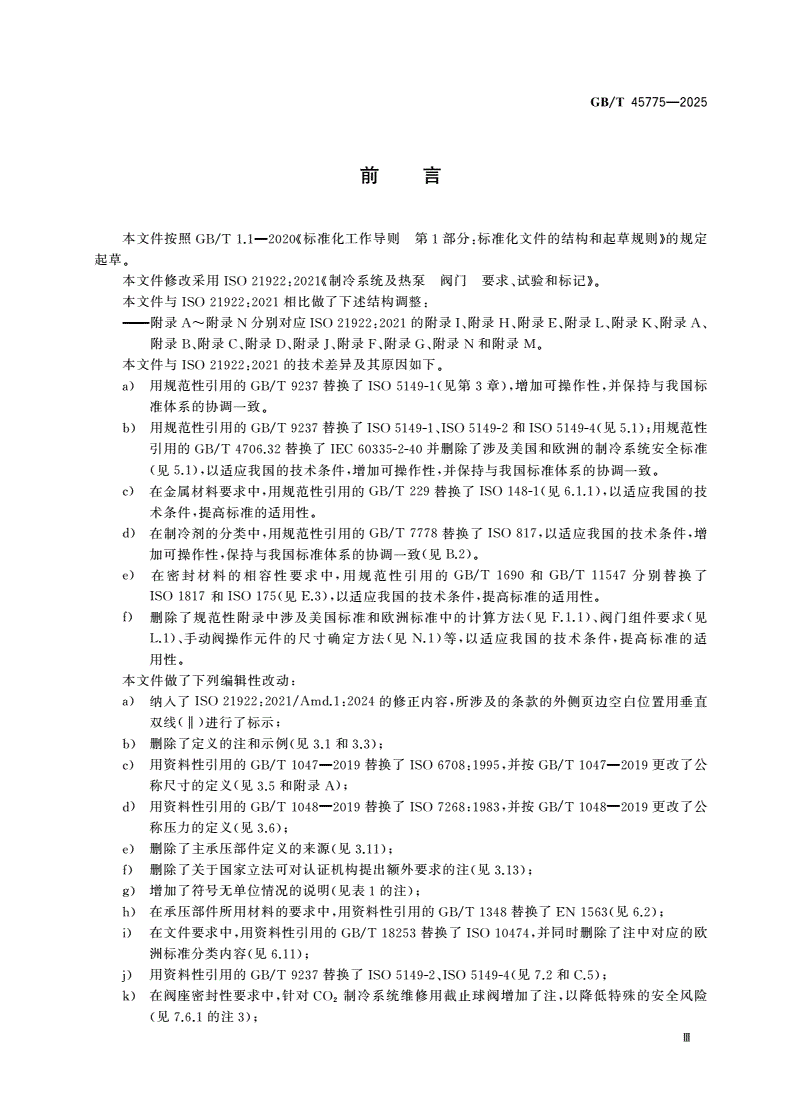

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件修改采用制冷系统及热泵阀门要求试验和标记

ISO21922:2021《、》。

本文件与相比做了下述结构调整

ISO21922:2021:

附录附录分别对应的附录附录附录附录附录附录

———A~NISO21922:2021I、H、E、L、K、A、

附录附录附录附录附录附录附录和附录

B、C、D、J、F、G、NM。

本文件与的技术差异及其原因如下

ISO21922:2021。

用规范性引用的替换了见第章增加可操作性并保持与我国标

a)GB/T9237ISO5149-1(3),,

准体系的协调一致

。

用规范性引用的替换了和见用规范性

b)GB/T9237ISO5149-1、ISO5149-2ISO5149-4(5.1);

引用的替换了并删除了涉及美国和欧洲的制冷系统安全标准

GB/T4706.32IEC60335-2-40

见以适应我国的技术条件增加可操作性并保持与我国标准体系的协调一致

(5.1),,,。

在金属材料要求中用规范性引用的替换了见以适应我国的技

c),GB/T229ISO148-1(6.1.1),

术条件提高标准的适用性

,。

在制冷剂的分类中用规范性引用的替换了以适应我国的技术条件增

d),GB/T7778ISO817,,

加可操作性保持与我国标准体系的协调一致见

,(B.2)。

在密封材料的相容性要求中用规范性引用的和分别替换了

e),GB/T1690GB/T11547

和见以适应我国的技术条件提高标准的适用性

ISO1817ISO175(E.3),,。

删除了规范性附录中涉及美国标准和欧洲标准中的计算方法见阀门组件要求见

f)(F.1.1)、(

手动阀操作元件的尺寸确定方法见等以适应我国的技术条件提高标准的适

L.1)、(N.1),,

用性

。

本文件做了下列编辑性改动

:

纳入了的修正内容所涉及的条款的外侧页边空白位置用垂直

a)ISO21922:2021/Amd.1:2024,

双线进行了标示

(‖);

删除了定义的注和示例见和

b)(3.13.3);

用资料性引用的替换了并按更改了公

c)GB/T1047—2019ISO6708:1995,GB/T1047—2019

称尺寸的定义见和附录

(3.5A);

用资料性引用的替换了并按更改了公

d)GB/T1048—2019ISO7268:1983,GB/T1048—2019

称压力的定义见

(3.6);

删除了主承压部件定义的来源见

e)(3.11);

删除了关于国家立法可对认证机构提出额外要求的注见

f)(3.13);

增加了符号无单位情况的说明见表的注

g)(1);

在承压部件所用材料的要求中用资料性引用的替换了见

h),GB/T1348EN1563(6.2);

在文件要求中用资料性引用的替换了并同时删除了注中对应的欧

i),GB/T18253ISO10474,

洲标准分类内容见

(6.11);

用资料性引用的替换了见和

j)GB/T9237ISO5149-2、ISO5149-4(7.2C.5);

在阀座密封性要求中针对制冷系统维修用截止球阀增加了注以降低特殊的安全风险

k),CO2,

见的注

(7.6.13);

Ⅲ

GB/T45775—2025

删除了关于欧洲法规处理情况的注见

l)(9.1);

用资料性引用的替换了见

m)GB/T9237—2017ISO5149-2:2014(B.1);

增加了部分材料对应的国标命名并做了补充说明见附录正文注表及其脚注

n),(C4、C.2b);

删除了注及资料性附录中涉及美国标准欧洲标准的方法材料信息公式等内容见

o)、、、(3.14、

表和表

6.1.1、7.6.2、G.4、I.4.1、J.1、L.2、A.3A.4)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国机械工业联合会提出

。

本文件由全国冷冻空调设备标准化技术委员会归口

(SAC/TC238)。

本文件起草单位合肥通用机电产品检测院有限公司丹佛斯天津有限公司浙江三花商用制冷

:、()、

有限公司浙江盾安人工环境股份有限公司衢州市特种设备检验检测研究院广东美的暖通设备有限

、、、

公司青岛海信日立空调系统有限公司台州市通力制冷元件有限公司上海安巢在线控制技术股份有

、、、

限公司深圳市酷凌时代科技有限公司山东东阀制冷科技有限公司清华大学合肥通用机械研究院有

、、、、

限公司国机通用机械科技股份有限公司

、。

本文件主要起草人任道一石竹青王志梅陈雨忠柴慧莲周文张译文张文强蔡志明张亚东

:、、、、、、、、、、

朱元成吴俊明石文星胡一清周俊海陈欣梁平李迎福

、、、、、、、。

Ⅳ

GB/T45775—2025

制冷系统及热泵阀门要求试验和标记

、

1范围

本文件规定了制冷和热泵系统用阀门和具有类似阀体的其他部件以下统称阀门的安全要求

(“”)、

特定功能要求以及标记包括对带有延伸管的阀门的要求设计阀门承压部件时应遵循的程序材料选

,、、

择中应采用的标准以及安全性评估中由于低温导致的阀体强度衰减的计算方法

,。

本文件适用于最高工作温度不超过最大工作压力不超过的阀门压力容器压力释

200℃、16MPa,

放装置的阀体和阀盖的设计包括爆破片装置

()。

本文件不适用于压力释放装置其他任何方面的设计或应用

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

金属材料夏比摆锤冲击试验方法

GB/T229(GB/T229—2020,ISO148-1:2016,MOD)

硫化橡胶或热塑性橡胶耐液体试验方法

GB/T1690(GB/T1690—2010,ISO1817:2005,

MOD)

家用和类似用途电器的安全第部分热泵空调器和除湿机的特殊要求

GB/T4706.3232:、

(GB/T4706.32—2024,IEC60335-2-40:2022,IDT)

制冷剂编号方法和安全性分类

GB/T7778

制冷系统及热泵安全与环境要求

GB/T9237(GB/T9237—2017,ISO5149-1~5149-4:2014,

MOD)

塑料耐液体化学试剂性能的测定

GB/T11547(GB/T11547—2008,ISO175:1999,MOD)

焊接金属材料分组系统指南

ISO/TR15608(Welding—Guidelinesforametallicmaterials

groupingsystem)

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T9237。

31

.

阀门valve

具有承压外壳和预期附加功能的装置其功能包括通过开启关闭部分阻塞流动通道或通过分流

,、、、

或混合来影响流体的流动以及指示水分含量或对流体进行过滤等

,。

32

.

延伸管extensionpipe

由阀门制造商连接到阀门的管路不影响阀门本身的耐压强度

,。

注1延伸管两端的直径通常不同

:。

注2延伸管的应用由制造商决定其优点是延伸管的耐压强度验证与用于阀门验证的安全系数无关

:,。

1
