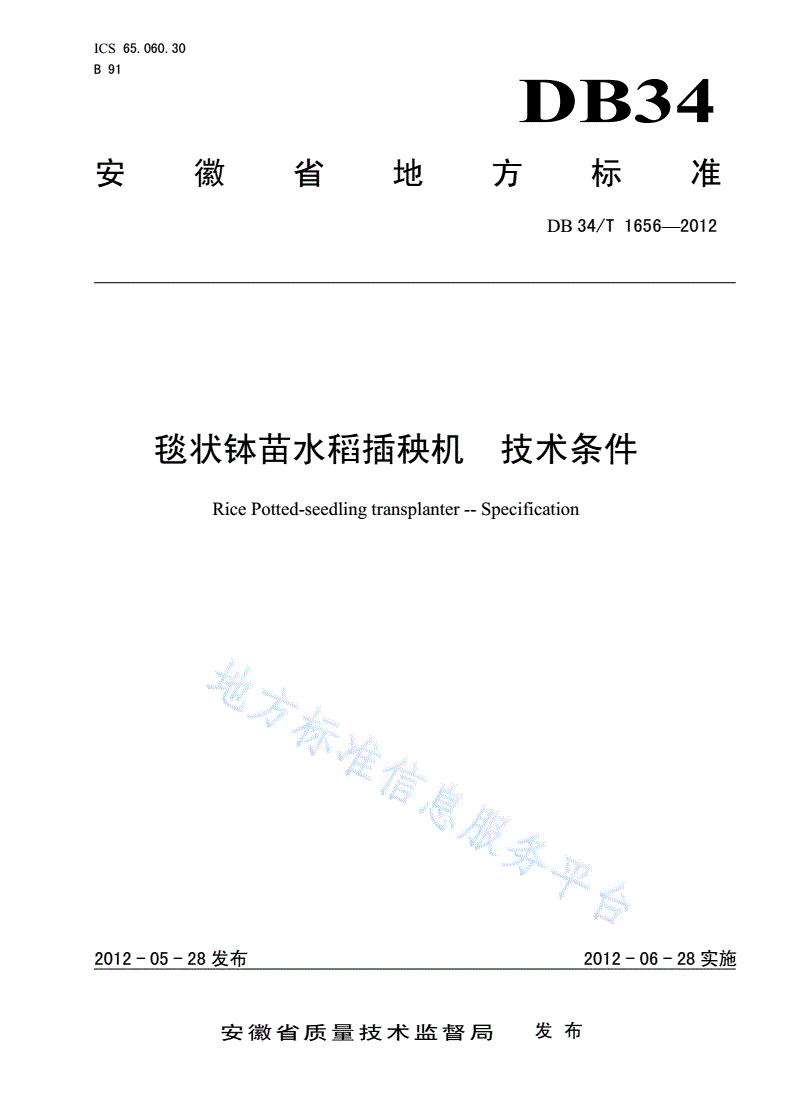

DB34/T 1656-2012 毯状钵苗水稻插秧机 技术条件

ICS65.060.30

B91

DB34

安徽省地方标准

DB34/T1656—2012

毯状钵苗水稻插秧机技术条件

RicePotted-seedlingtransplanter--Specification

文稿版次选择

2012-05-28发布2012-06-28实施

安徽省质量技术监督局发布

DB34/T1656—2012

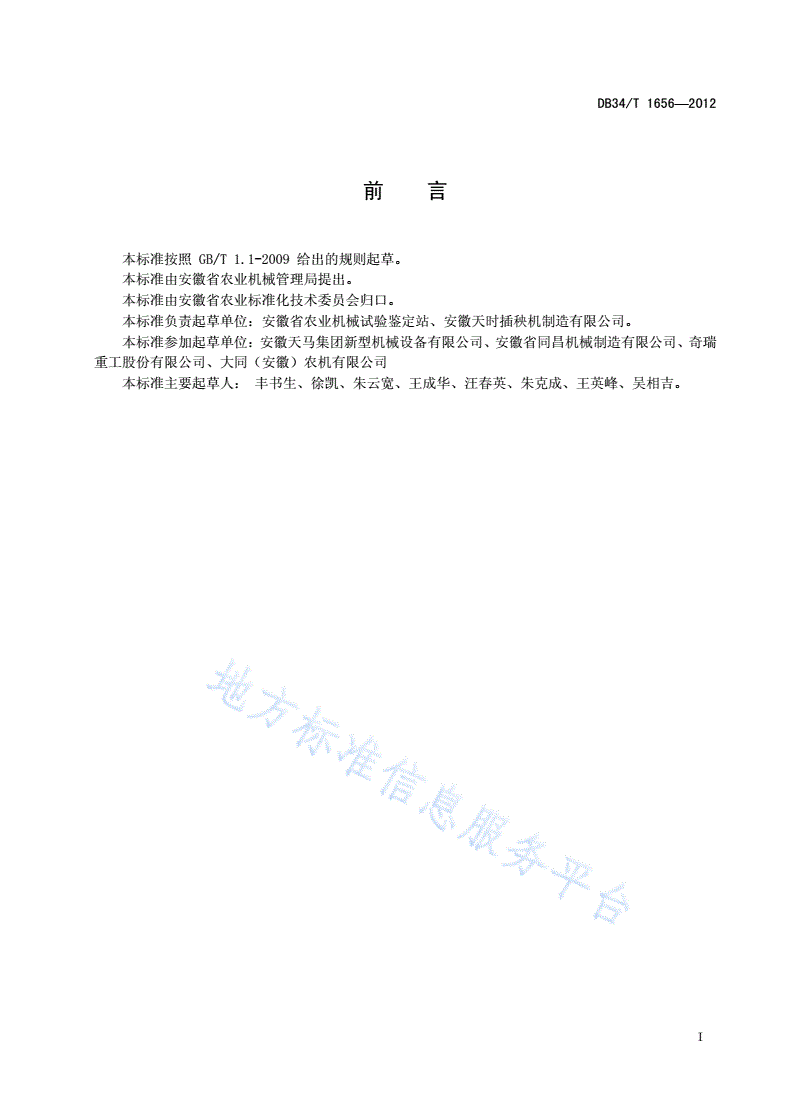

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省农业机械管理局提出。

本标准由安徽省农业标准化技术委员会归口。

本标准负责起草单位：安徽省农业机械试验鉴定站、安徽天时插秧机制造有限公司。

本标准参加起草单位：安徽天马集团新型机械设备有限公司、安徽省同昌机械制造有限公司、奇瑞

重工股份有限公司、大同（安徽）农机有限公司

本标准主要起草人：丰书生、徐凯、朱云宽、王成华、汪春英、朱克成、王英峰、吴相吉。

I

DB34/T1656—2012

毯状钵苗水稻插秧机技术条件

1范围

本标准规定了毯状钵苗水稻插秧机的术语和定义、技术要求、试验方法、检验规则及标志、包装、

运输与贮存。

本标准适用于规格化带土毯状钵苗水稻插秧机（以下简称钵苗插秧机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划

GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱

GB/T3098.2紧固件机械性能螺母粗牙螺纹

GB/T4269.1农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号

第1部分:通用符号

GB/T4269.2农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号

第2部分:农用拖拉机和机械用符号

GB/T6243-2003水稻插秧机试验方法

GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则

GB10395.1农林机械安全第1部分:总则

GB10395.9农林拖拉机和机械安全技术要求第9部分:播种、栽种和施肥机械

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13306标牌

JB/T5673农林拖拉机及机具涂漆通用技术条件

JB/T9832.2农林拖拉机及机具漆膜附着性能测定方法压切法

3术语和定义

GB/T6243中确立的以及下列术语和定义适用于本文件。

3.1

毯状钵苗

一种既能联接成片（毯状），又有序分丛的钵状秧苗。

3.2

钵苗插秧机

1

DB34/T1656—2012

用于栽植钵状苗的水稻插秧机。

4技术要求

4.1安全、噪声要求

4.1.1安全要求

4.1.1.1钵苗插秧机的安全要求应符合GB10395.1的规定。

4.1.1.2外露回转件等处应有防护装置，并符合GB10395.9的规定。

4.1.1.3钵苗插秧机有危险的运动件及工作部件、高温处，应在明显位置处设置永久性醒目的安全操

纵注意事项及安全警示标志。安全警示标志应符合GB10396的规定。

4.1.1.4非作业状态应能可靠切断动力传动。

4.1.1.5钵苗插秧机产品技术文件中应有提醒操纵者安全操作的安全使用信息。产品的使用说明书的

基本要求、内容和编制方法应符合GB/T9480的规定，安全警示标志应在使用说明书中重现。

4.1.2噪声要求

操作者耳旁位置的噪声应不大于89dB（A），静态环境噪声应不大于85dB（A）。

4.2主要性能要求

4.2.1工作条件

4.2.1.1插秧田块应泥碎田平，泥脚深度不大于300mm。水深10mm～30mm。

4.2.1.2采用钵苗插秧机要求的规格化水稻钵体苗秧盘育秧，秧苗土厚为15mm～25mm，苗高为100

mm～250mm，叶龄为2叶～5.5叶，秧苗根系盘结，土块不松散。

4.2.1.3秧苗秧块空格率小于1％，秧苗插前均匀度合格率为90％以上。

4.2.2在工作条件满足4.2.1的时，其作业性能指标应符合表1的规定。

4.2.3钵苗插秧机可靠性考核不少于2台，考核的每台样机的试验面积和试验方法按GB/T6243的规

定。

表1作业性能

序号项目单位指标

1相对均匀度合格率1）≥90％

2插秧深度2）mm
