DB35/T 1191-2011 公路工程混凝土结构裂缝压力注胶（浆）法修复技术规程

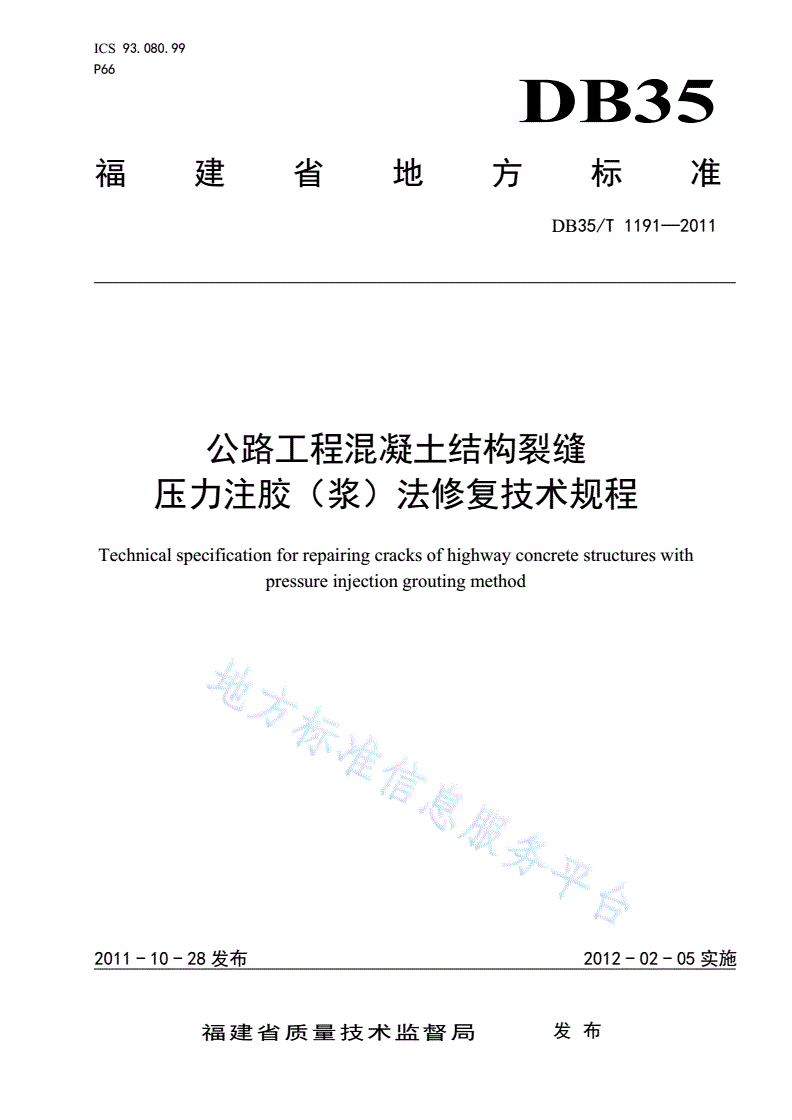

ICS93.080.99

P66

DB35

福建省地方标准

DB35/T1191—2011

公路工程混凝土结构裂缝

压力注胶（浆）法修复技术规程

Technicalspecificationforrepairingcracksofhighwayconcretestructureswith

pressureinjectiongroutingmethod

2011-10-28发布2012-02-05实施

福建省质量技术监督局发布

DB35/T1191—2011

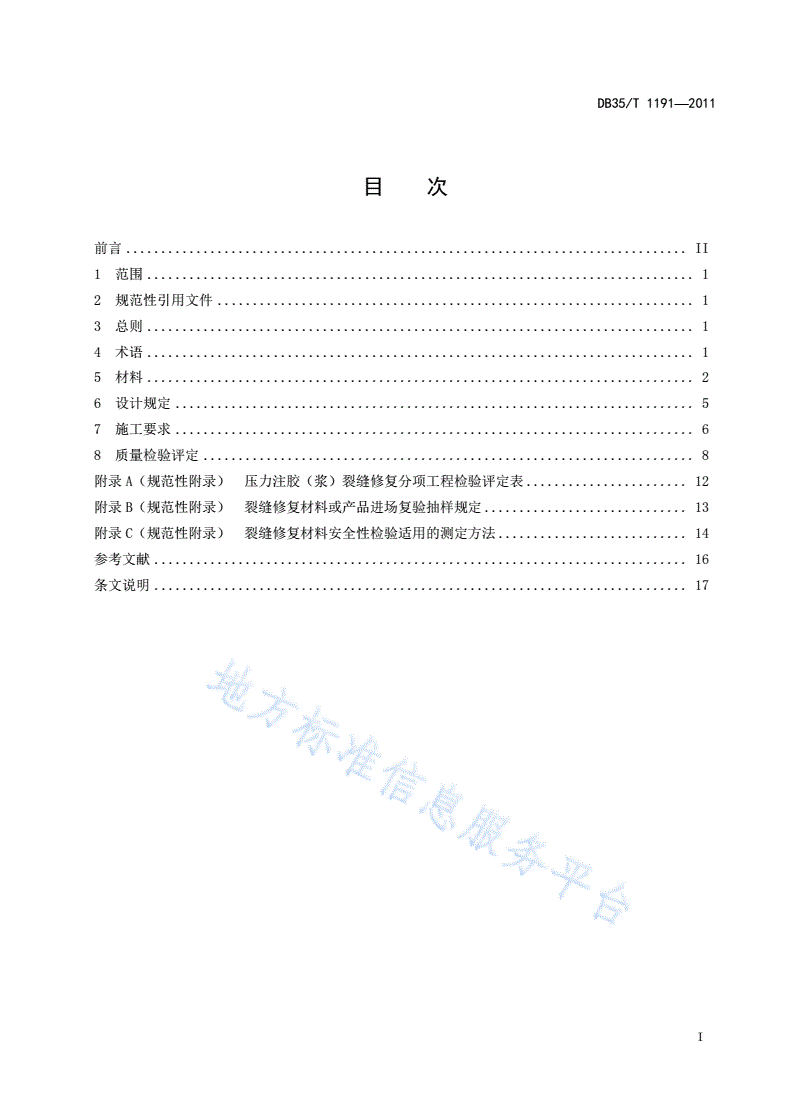

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3总则..............................................................................1

4术语..............................................................................1

5材料..............................................................................2

6设计规定..........................................................................5

7施工要求..........................................................................6

8质量检验评定......................................................................8

附录A（规范性附录）压力注胶（浆）裂缝修复分项工程检验评定表.......................12

附录B（规范性附录）裂缝修复材料或产品进场复验抽样规定.............................13

附录C（规范性附录）裂缝修复材料安全性检验适用的测定方法...........................14

参考文献............................................................................16

条文说明............................................................................17

I

DB35/T1191—2011

前言

为了提高公路工程混凝土结构裂缝压力注胶（浆）修复设计、施工技术水平，加强施工质量控制与

管理，统一施工质量的验收，确保公路工程混凝土结构裂缝压力注胶（浆）修复工程的质量和安全，特

制定本规程。

本标准按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的起草规则编写。

本标准由福建省交通运输厅提出并归口。

本标准主编单位：福建省交通建设质量安全监督局。

本标准参编单位：福建省建筑科学研究院、福州卓强加固工程有限公司。

本标准主要起草人：林学春、李梁峰、卓昌志、祝可为、姚晓飞、张天宇、卓尚木、鄢仁辉、欧世

忠、蔡华忠、陈思晓、彭鹏。

II

DB35/T1191—2011

公路工程混凝土结构裂缝压力注胶（浆）法修复技术规程

1范围

本规程规定了公路工程混凝土结构裂缝压力注胶（浆）法修复技术规程的总则、术语、材料、设计

规定、施工要求和质量检验评定等内容。

本规程适用于福建省公路工程路面、桥梁、隧道、涵洞等水泥混凝土结构的裂缝采用压力注胶（浆）

法修复的设计、施工和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2567-2008树脂浇铸体性能试验方法

GB/T7124-2008胶粘剂拉伸剪切强度的测定

GB/T6329-1996胶粘剂对接接头拉伸强度测定

GB50550建筑结构加固工程施工质量验收规范

GB/T50448-2008水泥基灌浆材料应用技术规范

GB50119混凝土外加剂应用技术规范

GB50367混凝土结构加固设计规范

JGJ63-2006混凝土用水标准

HG/T2625-1994环氧浇铸树脂线性收缩率的测定

JTGE30-2005公路工程水泥及水泥混凝土试验规程

JTGF80/1-2004公路工程质量检验评定标准第一册土建工程

3总则

3.1为使公路工程混凝土结构裂缝压力注胶（浆）法修复的设计和施工符合质量要求，质量检验评定

有据可依，做到安全适用、经济合理、技术先进，制定本规程。

3.2压力注胶（浆）法适用于裂缝宽度0.1mm≤ω≤5mm，需要填充裂缝、恢复构件截面整体性或有补

强要求的静止裂缝的修复。

3.3公路工程混凝土结构的裂缝采用压力注胶（浆）法修复的设计和施工，除应执行本规程外，尚应

符合国家现行有关标准的规定。

4术语

4.1

静止裂缝staticcrack

1

DB35/T1191—2011

形态、尺寸和数量均已稳定不再发展的裂缝。

4.2

裂缝修复胶repairingadhesiveforconcretecrack

以低粘度改性环氧类胶粘剂配制的用于修复混凝土裂缝的胶粘剂。当有可靠的工程经验时，也可用

其他改性合成树脂替代改性环氧树脂进行配制。

4.3

裂缝注浆料groutforconcretecrack

一种高流态、塑性的、采用压力注入的裂缝修复材料，一般分为改性环氧类注浆料和聚合物改性水

泥基类注浆料两类。

4.4

封缝材料sealedmaterial

用以封闭裂缝，确保压力注胶（浆）时修复材料不冒出的材料。

4.5

压力注胶（浆）法pressureinjectiongroutingmethod

通过一定的压力将胶（浆）液注入混凝土裂缝中的方法。

4.6

界面处理surfacetreatment

为改善修复材料与原混凝土构件之间的粘合能力，而对其界面（混凝土表面）进行的物理或化学处

理。

5材料

5.1裂缝修复用的材料，必须进行安全性能检验，检验时，其粘接抗剪强度标准值，应根据置信水平

为0.90、保证率为95％的要求确定。

5.2裂缝修复用的材料进场时，应对其品种、型号、出厂日期及出场检验报告等进行检查；当有补强

或恢复截面整体性要求时，尚应对其安全性能和工艺性能进行见证抽样复验，其复验结果应符合本规程

的要求。

5.3裂缝修复胶

5.3.1混凝土裂缝修复胶的安全性能指标应符合表1的规定。

2

DB35/T1191—2011

表1混凝土裂缝修复胶的安全性能指标

检验项目性能要求

抗拉强度（MPa）≥25

受拉弹性模量（MPa）≥1500

伸长率（％）≥1.7

抗压强度（MPa）≥50

胶体性能

≥30，且不得呈脆性

抗弯强度（MPa）

（碎裂状）破坏

23℃下7d无约束线性收缩率（％）≤0.30

钢对钢拉伸抗剪强度标准值（MPa）≥10

钢对钢对接抗拉强度（MPa）≥20

粘接能力

钢对干态混凝土的正拉粘结强度（MPa）≥2.5，且为混凝土内聚破坏

钢对湿态混凝土的正拉粘结强度（MPa）≥1.8，且为混凝土内聚破坏

在50℃、95%RH环境中老化90d，冷却至室温进行钢对钢与室温下短期试验结果相比，其抗剪强度降

耐湿热老化性能

拉伸抗剪强度试验低率不大于18%

注1：表中的强度指标，除注明为标准值外，均为平均值。

注2：干态混凝土指含水率不大于6％的硬化混凝土；湿态混凝土指饱和含水率状态下的硬化混凝土。

5.3.2混凝土裂缝修复胶的工艺性能指标应符合表2的规定。

表2裂缝修复胶的工艺性能指标

在各季节试验温度下测定的适用期（min）

裂缝宽度ω范围（mm）混合后初黏度（MPa·s）

春秋季（23℃）夏季（30℃）冬季（10℃）

0.1≤ω＜0.2≤150≥50≥4050～210

0.2≤ω＜0.5≤300≥40≥3040～180

0.5≤ω＜1.5≤800≥30≥2030～180

注：表中的指标，除已注明外，均是在（23±0.5）℃试验温度条件下测定。

5.4裂缝修复用注浆料

3

DB35/T1191—2011

5.4.1混凝土裂缝修复用改性环氧类注浆料的安全性能指标应符合表3的规定，聚合物改性水泥基注

浆料的安全性能指标应符合表4的规定。

表3混凝土裂缝修复用改性环氧类注浆料的安全性能指标

检验项目性能要求

劈裂抗拉强度(MPa)≥7.0

≥25

浆体性能抗弯强度（MPa）

且不得呈碎裂状破坏

抗压强度（MPa）≥60

钢对钢拉伸剪切强度（MPa）≥7.5

粘接能力钢对钢抗拉强度（mm）≥15

钢对混凝土正拉粘结强度（MPa）≥2.5，且为混凝土内聚破坏

耐湿热在50℃、98%RH环境中老化90d后，冷却至室温进行钢对老化后的抗剪强度

老化能力钢拉伸抗剪强度试验平均降低率应不大于20％

注：表中的强度指标均为平均值。

表4混凝土裂缝修复用聚合物改性水泥基注浆料的安全性能指标

检验项目龄期(d)性能要求

3≥25.0

抗压强度（MPa）7≥35.0

28≥55.0

7≥3.0

劈裂抗拉强度（MPa）

28≥4.0

7≥5.0

抗折强度（MPa）

28≥8.0

与混凝土正拉粘结强度（MPa）28≥1.5

(–7+28)≥80

耐施工负温作用能力（抗压强度比，%）

(–7+56)≥90

注：（–7+28）表示在规定的负温下养护7d转标准养护2
