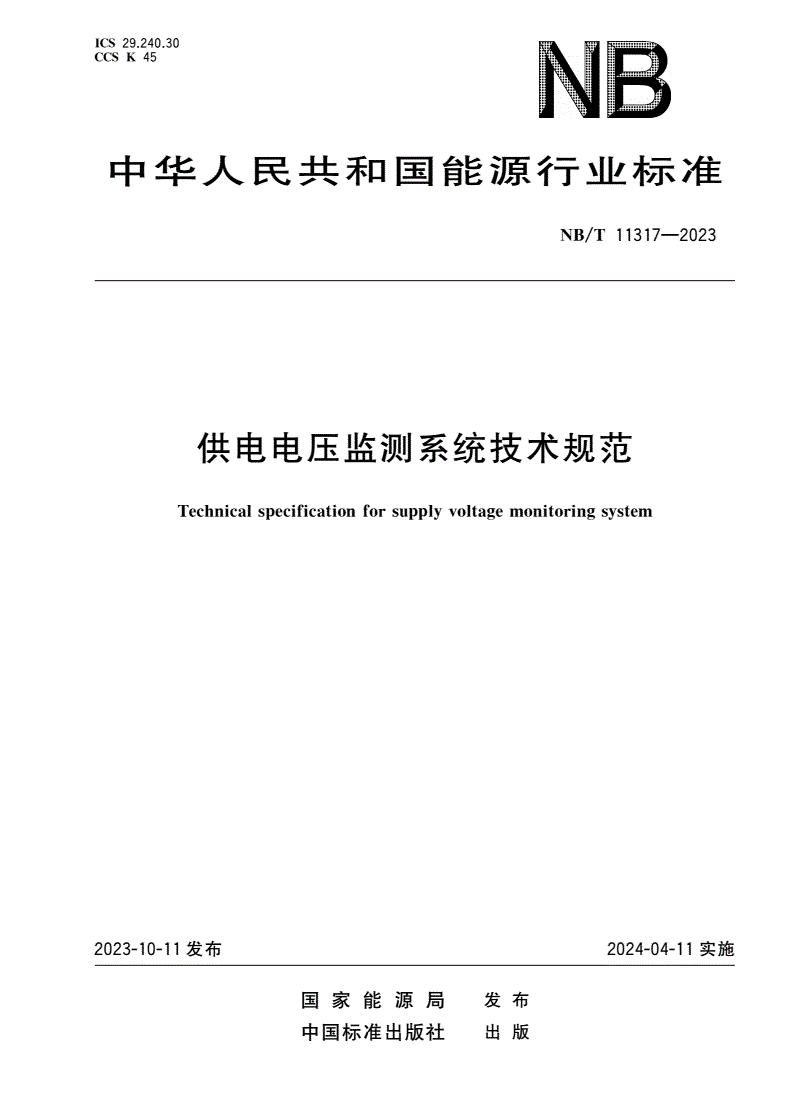

中华人民共和国能源行业标准

NB/T11317—2023

供电电压监测系统技术规范

Technicalspecificationforsupplyvoltagemonitoringsystem

2023-10-11发布2024-04-11实施

国家能源局发布

中国标准出版社出版

NB/T11317—2023

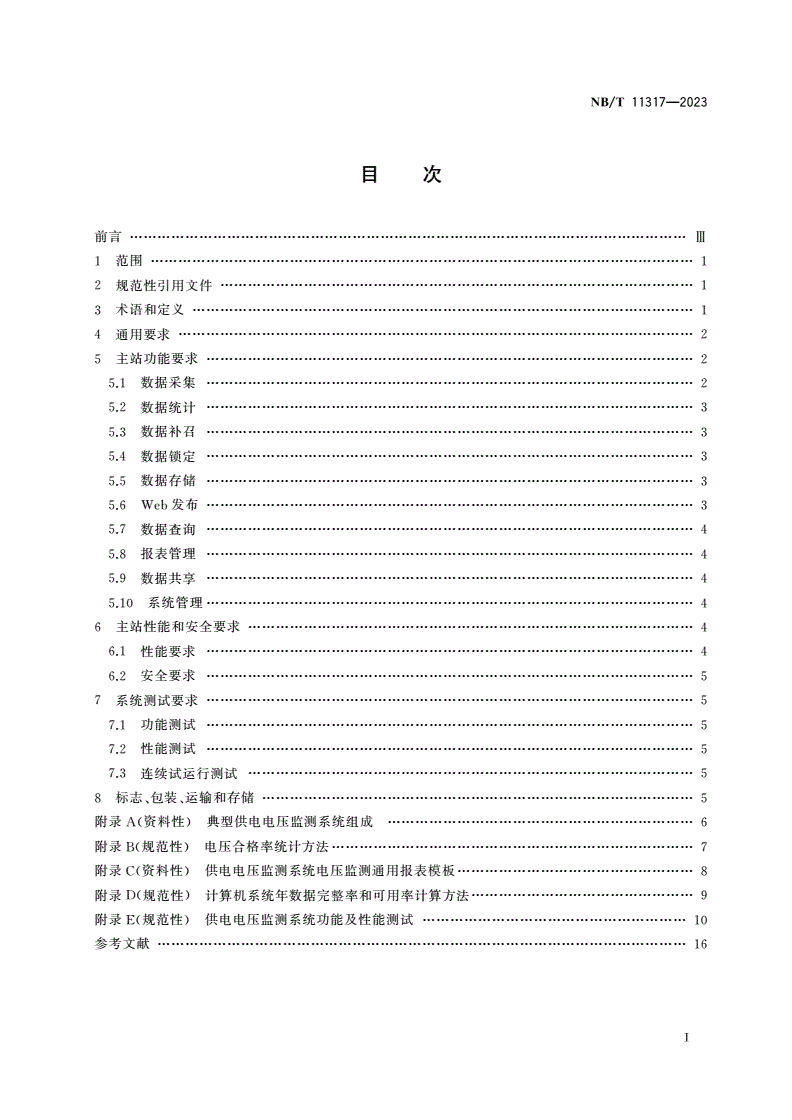

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

通用要求

4…………………2

主站功能要求

5……………2

数据采集

5.1……………2

数据统计

5.2……………3

数据补召

5.3……………3

数据锁定

5.4……………3

数据存储

5.5……………3

发布

5.6Web……………3

数据查询

5.7……………4

报表管理

5.8……………4

数据共享

5.9……………4

系统管理

5.10……………4

主站性能和安全要求

6……………………4

性能要求

6.1……………4

安全要求

6.2……………5

系统测试要求

7……………5

功能测试

7.1……………5

性能测试

7.2……………5

连续试运行测试

7.3……………………5

标志包装运输和存储

8、、…………………5

附录资料性典型供电电压监测系统组成

A()…………6

附录规范性电压合格率统计方法

B()……………………7

附录资料性供电电压监测系统电压监测通用报表模板

C()……………8

附录规范性计算机系统年数据完整率和可用率计算方法

D()…………9

附录规范性供电电压监测系统功能及性能测试

E()…………………10

参考文献

……………………16

Ⅰ

NB/T11317—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国电压电流等级和频率标准化技术委员会提出并归口

(SAC/TC1)。

本文件起草单位广西电网有限责任公司电力科学研究院南京易司拓电力科技股份有限公司中

:、、

机生产力促进中心有限公司国网河北省电力有限公司电力科学研究院广东电网有限责任公司电力科

、、

学研究院深圳供电局有限公司太原龙育悟科技推广服务有限公司国网福建省电力有限公司电力科

、、、

学研究院中铁工程设计咨询集团有限公司广东电网有限责任公司广州供电局国网山西省电力公司

、、、

电力科学研究院西安博宇电气有限公司国网河南省电力有限公司电力科学研究院中冶京诚工程技

、、、

术有限公司广州东方电科自动化有限公司

、。

本文件主要起草人金庆忍周柯罗定志张苹姚知洋刘晶周文奉斌杜婉琳张华赢吴玉龙

:、、、、、、、、、、、

许双婷王潘潘许中张敏刘军成张博刘东周浩洁

、、、、、、、。

Ⅲ

NB/T11317—2023

供电电压监测系统技术规范

1范围

本文件规定了供电电压监测系统的通用要求主站功能要求主站性能和安全要求系统测试要求

、、、。

本文件适用于交流公用电网供电电压监测系统

50Hz。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

通信设备产品包装通用技术条件

GB/T3873

信息安全技术网络安全等级保护基本要求

GB/T22239

电压监测仪使用技术条件

DL/T500

所有部分能量管理系统应用程序接口

DL/T890()(EMS-API)

所有部分电力企业应用集成配电管理系统接口

DL/T1080()

3术语和定义

下列术语和定义适用于本文件

。

31

.

供电点supplyterminals

供电部门配电系统与用户电气系统的联接点

。

来源

[:GB/T12325—2008,3.2]

32

.

供电电压supplyvoltage

供电点处的线电压或相电压

。

来源

[:GB/T12325—2008,3.3]

33

.

供电电压监测系统sulvoltaemonitorinsstem

ppyggy

一种用于供电电压数据采集统计存储和应用的系统

、、。

34

.

电压偏差voltagedeviation

实际运行电压对系统标称电压的偏差相对值用百分数表示

,。

来源

[:GB/T12325—2008,3.4]

35

.

电压监测仪voltagemonitor

对电压变化率小于每秒的电压偏差进行连续监测统计的电子式仪器或仪表

1%、。

来源

[:DL/T2350—2021,3.2]

1

NB/T11317—2023

36

.

电压合格率voltagequalificationrate

实际运行电压偏差在限值范围内累计运行时间与对应的总运行统计时间的百分比

(min)(min)。

来源

[:DL/T500—2017,3.10]

37

.

电压超上限率rateofovervoltage

实际运行电压偏差在上限电压标准值以上范围内累计运行时间与对应的总运行统计时间

(min)

的百分比

(min)。

来源

[:DL/T500—2017,3.11]

38

.

电压超下限率rateoflowvoltage

实际运行电压偏差在下限电压标准值以下范围内累计运行时间与对应的总运行统计时间

(min)

的百分比

(min)。

来源

[:DL/T500—2017,3.12]

39

.

1s电压有效值voltageeffectivevalueof1second

U

1s

内的周波电压有效值的均方根值

1s10。

来源

[:DL/T500—2017,3.3]

310

.

1min电压有效值voltageeffectivevalueof1minute

U

1min

内的电压有效值的均方根值

1min1s。

来源

[:DL/T500—2017,3.4]

4通用要求

41系统应采用开放式体系结构和分布式系统设计保证开放性可扩展性可靠性和兼容性

.,、、。

42系统应实现供电电压数据的采集与传输具备海量数据处理能力提供网络化信息服务与其他系

.,,、

统数据共享等功能

。

43系统在数据采集统计过程中应提供数据异常处理功能

.、。

44系统应保证软硬件系统及其数据的安全满足信息系统安全防护要求

.,。

45系统一般由电压监测仪通信网络主站和客户端等组成支持其他系统的供电电压数据接入典

.、、,。

型系统组成见附录

A。

46电压监测仪应满足的要求

.DL/T500。

47主站与其他系统数据交互宜遵循所有部分或所有部分的要求

.DL/T890()DL/T1080()。

5主站功能要求

51数据采集

.

511数据采集对象

..

主站数据采集对象应包括

:

2

NB/T11317—2023

电压监测仪

a);

调度自动化系统用电信息采集系统计量自动化系统下级供电电压监测系统等其他具备供

b)、、、

电电压监测功能的系统

。

512数据采集方式和内容

..

主站数据采集方式和内容如下

:

从电压监测仪召唤采集电压有效值U

a)1s(1s);

从电压监测仪或其他系统主动上传或召唤采集电压有效值U

b)1min(1min);

从电压监测仪或其他系统主动上传或召唤采集监测点日月电压监测统计数据包括总运行统

c)、,

计时间合格累计时间超上限累计时间超下限累计时间电压合格率电压超上限率电压超

、、、、、、

下限率电压最大值及其发生时刻电压最小值及其发生时刻电压算术平均值等

、、、;

从电压监测仪主动上传或召唤采集运行状态信息和告警信息包括上电停电事件电压超

d),/、

上下限事件电压超上限超下限返回事件等

/、/。

52数据统计

.

主站数据统计功能要求如下

:

根据监测点日月统计数据按照附录统计监测点周季年电压统计数据包括总运行统计

a)、B、、,

时间合格累计时间超上限累计时间超下限累计时间电压合格率电压超上限率电压超下

、、、、、、

限率电压最大值及其发生时刻电压最小值及其发生时刻电压算术平均值等

、、、;

根据监测点统计数据按照附录统计省市县等区域城市农村日周月季年的综合电压

b)B、、、、、、、

合格率包括电压合格率电压超上限率电压超下限率电压监测点数量超上限总计时间

,、、、、、

超下限总计时间总运行统计时间等

、;

应能设置统计值的告警值当统计值达到告警值时则发岀告警信号

c),;

宜支持用户自定义区域对象的数据统计

d)。

53数据补召

.

主站数据补召功能要求如下

:

主站应能根据数据完整性检查情况对缺失的电压监测点电压有效值日和月电压监测

a),1min、

统计数据进行自动补召

;

主站应能根据人工选定的电压监测点数据类型时间范围进行数据补召

b)、、。

54数据锁定

.

主站应具有供电电压统计数据锁定功能

。

55数据存储

.

主站数据存储功能要求如下

:

从电压监测仪其他系统采集的数据应完整存储

a)、;

存储介质应采用冗余配置并有定期数据备份的功能

b),;

应能保存最近年以内的电压统计数据最近年以内的电压有效值超过此期限的数据宜采

c)5、2,

用备份存储

;

具有存储容量告警功能

d)。

56Web发布

.

主站应能通过服务发布供电电压数据不同用户可根据权限许可进行数据访问

Web,。

3

NB/T11317—2023

57数据查询

.

主站数据查询功能应包括

:

按电网层级结构查询

a);

按城市农村等统计口径查询

b)、;

按类类类类等不同类型数据查询类类类类的定义见附录

c)A、B、C、D,A、B、C、DB;

按等多个组合条件查询

d)a)~c);

查询结果可通过图形表格等形式展现支持图表导出

e)、,。

58报表管理

.

主站报表管理功能应包括

:

自动生成各单位日报周报月报季报和年报

a)、、、;

自动生成通用的综合报表见附录

b),C;

根据指定时间区域测点类型等条件生成报表

c)、、;

支持报表导出

d)。

59数据共享

.

主站数据共享功能应包括

:

支持向上级系统定时上报供电电压数据

a);

支持向同级其他系统定时共享供电电压数据

b)。

510系统管理

.

主站系统管理功能应包括

:

监测点台账管理电压监测仪台账管理电压监测仪校验管理电压监测仪投运或退运管理

a)、、、;

电压监测仪生产厂家和型号软硬件版本通信规约版本出厂信息等的召唤

b)、、、;

电压监测仪地址端口无线通信维持连接信息间隔等通信参数的召唤和远程设置

c)IP、、APN、;

电压监测仪结算日标称电压电压上限值电压下限值数据主动上传任务等运行参数的召

d)、、、、

唤和远程设置

;

电压监测仪日期和时间的召唤定时远程设置人工设置

e)、、;

通过电压监测仪数据通信及周期性维持连接信息实现电压监测仪通信状态的自诊断和运行

f),

工况维护

;

电压监测仪的远程复位远程升级

g)、;

主站计算机设备的网络对时或码对时

h)IRIG-B;

主站数据库维护

i)。

6主站性能和安全要求

61性能要求

.

主站性能要求如下

:

时钟误差

a)≤1ms;

用户浏览响应时间

b)≤10s;

告警响应时间

c)≤1min;

服务器并发访问数量

d)Web≥200;
