GB/T 9313-1995 数字电子计算机用阴极射线管显示设备通用技术条件

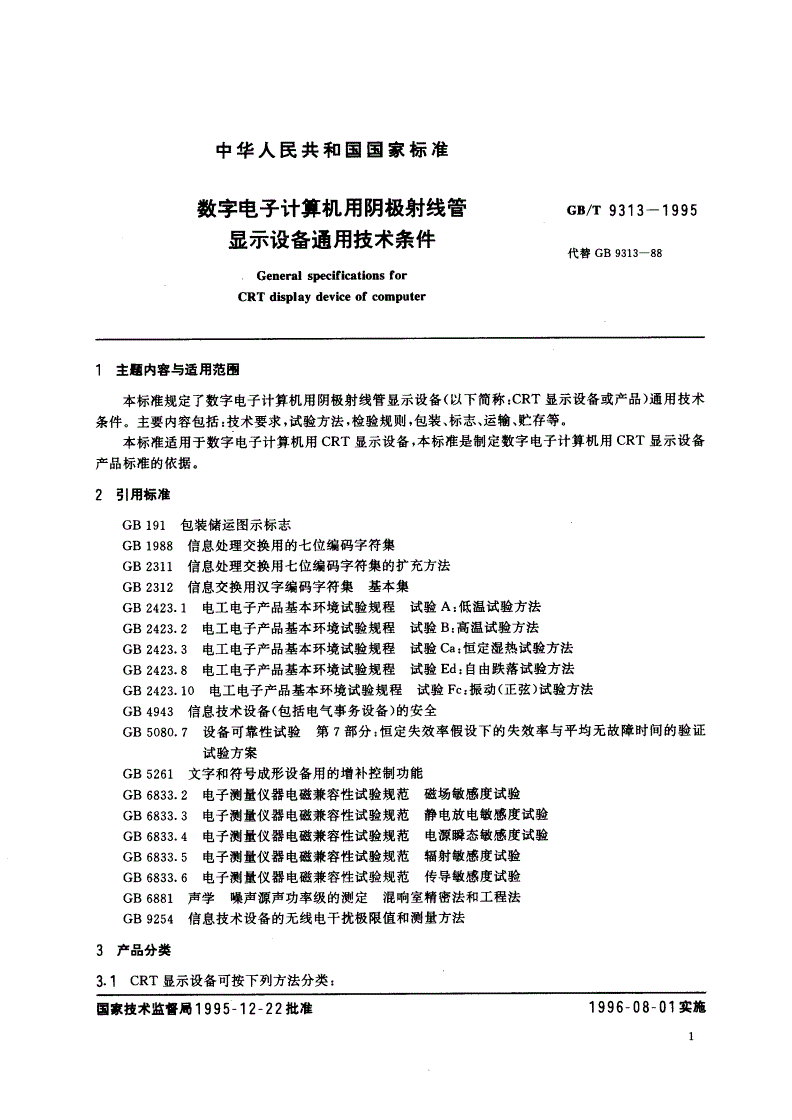

中华人民共和国国家标准

数字电子计算机用阴极射线管GB/T9313一1995

显示设备通用技术条件

!e铸Gfi931388

Generalspecificationsfor

CRTdisplaydeviceofcomputer

1主题内容与适用范围

本标准规定了数字电子计算机用阴极射线管显示设备(以下简称:CRT显示设备或产品)通用技术

条件。主要内容包括:技术要求，试验方法，检验规则.包装、标志、运输、贮存等。

本标准适用于数字电子计算机用‘CRT显示设备，本标准是制定数字电子计算机用CRT显示设备

产品标准的依据。

2弓{用标准

呀B191包装储运图示标志

;〔B1988信息处理交换用的七位编码字符集

GB2311信氨处理交换用七位编码字符集的扩充方法

GB2312信息交换用汉字编码字符集基本集

GB24231电工电子产品基本环境试验规程试验A:低温试验方法

GB24za.2电工电子产品基本环境试验规程试验B:高温试验方法

GB2423.3电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法

GB24238电工电子产品基本环境试验规程试验Ed:白由跌落试验方法

GB2423.10电工电子产品基本环境试验规程试验Fe:振动(正弦)试验方法

GB4943信息技术设备(包括电气事务设备)的安全

GB5080.7设备可靠性试验第7部分:恒定失效率假设!的‘失效率与平均无故Fo时问的验证

试验方案

GB5261文字和符号成形设备用的增补控制功能

GB6833.2电子测量仪器电磁兼容隆试验规范磁场敏感度试验

GB6833.3电子测量仪器电磁兼容性试验规范静电放电敏感度试验

GB6833.4电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验

GB6833.5电子测量仪器电磁兼容性试验规范辐射敏感度试验

GB6833.6电子测量仪器电磁兼容性试验规范传导敏感度试验

GB6881声学噪声源声功率级的测定混响室精密法和工程法

GB9254信息技术设备的无线电干扰极限值和测量方法

3产品分类

3.1CRTR示设备叮按F列方法分类:

国家技术监督局19951222批准1996-08一01实施

cs/T9313一1995

3门门按处理信息的性质可分为:CRT显示器或CRT显示终端;

3.飞.2按显示色彩可分为:单色显示设备或彩色显示设备。

3.2CRT显示终端按用途可分为下列三种:

a.字符(包括汉字)显示终端;

b.图形显示终端:

c.图像显示终端

4技术要求

4.1外观及结构

4门.1产品的表面不应有腐蚀及影响质量的伤痕、毛刺、气泡，涂覆层应均匀、无凝结、无脱落、无漆膜、

龟裂及磨损等现象。

4.1.2产品机壳表面应有型号、厂名及功能标志，其标志应简明、清晰、端正、牢固。

4门.3开关、按键应灵活可靠，零部件应紧固无松动。经常需要调节的旋扭应方便使用。产品结构设计

及儿、器件布局应便于安装、使用、维修。

4，4产品应具有良好的接地系统，逻辑地、保护地应与交流地分开。

4.1.5建议显示屏的仰角是可调的，以满足视线角在0--600之间.入射角不大于40，的使用要求。

4.2显示

4.2.1显示亮度

a.显示亮度必须是可调的，满足5.4各项测量结果的亮度调整率不应小于2:1;

b.在黑暗环境(照度不大于51.)中，亮块的亮度的最大调整值不应小于45c}/'%

4.2.2对比度

在垂直于CRT屏面上的照度为2501x时，对比度不应小于3,

4.2.3闪烁

非功能性闪烁应限制在人眼不易直接察觉的程度。

4.2.4晃动

显示亮点的周期性晃动，在频率0.1Hz--30Hz范围内，其幅度不应大于。.lmmo

4.2.5失真

4.2.5.1亮度不均匀性不应大于1.5:1

4.2.5.2几何失真不应大于2%0

4.2-5.3非线性失真不应大于looo。

4.2.6彩色

4.2.6.1彩色显示设备的色温由产品标准规定，推荐选择6500K或9300K

4.2.6.2当彩色设备的色温规定为6500K或9300K时，其白平衡点的色坐标规定为:

a.6500K:x=0.313士0.04

y=0.293士0.04

b.9300K:z一0.281士0.04

y=0.311士0.04

如产品标准规定的色坐标非上述值，则其白平衡点的坐标值的变化范围为:土。.。」。

4.2.7显示范围

显示范围山产品标准规定，但显示范围的面积与CRT标称有效工作面积之比不应小于。.6

4.3安全

CRT显示设备的安全应符合GB4943的有关规定。

4.4噪声

GB/'r9313一1995

CRT显T设备工作时，在距离产品屏面50cm处(法线位置)的噪声不得高于55dB

4-5电磁兼容}J-

4.5-1无线电干扰极限值

CRT显示设备的无线电千扰极限值依据GB9254的规定分A,B两级.产.钻标准应根锯，二“品’妇LT

使用环境，选用A或B级标准。试验时应满屏显示H“0

4.5.1.1电源端子干扰电压的极限值

CRT显示设备在正常工作时的电源端子干扰电压在频率范围为。.15MHzy30MHz内其极限植

(分A,B两级)应符合表1的相应规定在过渡频率<(o.5oMHz,5MHz)处应采用较低的极限值

表1

极限值,d13uV

频率范围A级{I$级

MHz}

准峰值平均值

邢

一

66fiiifle}-}-T5CI66;-4t;

一弓一:弓(户洲一一一一。。

注:B级在。.I5MH:一。.50MHz频率范田内，极限值随频率的对数线性减少

4.5.1.2辐射干扰场强的极限值

CRT显示设备正常工作时辐射干扰场张的极限值应符合表2规定(分A,B两级)，频率范围为

30MHz,-1000MHz,测试距离A级为30m.11级为lom。在过渡频率(230MHz)处应采用较低的极限值

表2

级别测试距离.m频率范围，MHz准峰值极限值.dI3(wV、)

,30-230

入级23010003307

30~230

R级230100037

4.5.2电磁敏感度

4.5.2-1电源频率磁场敏感度

受试产品置于频率范围为47.5Hz-198Hz,峰一峰值为。.1mT的均匀磁场中，应符合岛.3的试验要

求

4.5.2.230Hz-30kHz磁场敏感度

受试产品仪十图1规定的30Hz到30kHz交变磁场中，应能正常一L作

杯孤_『9一们3!9份n

一-，~一-.~~扮一

翅

加

曰

搜

舀

彩

伙

粼

年

次

地

螃

名

J

羚

法

钾

六

100川)W6?90t0}1d10e

图L30H:一30kHz磁场敏感度的极限值

4.5.2.3挣电放电敏感度

对正常1作的受试产占{上任何操作人员叮能触及的a,S位迸汀标准放电试验后

Z试产PI1'能继续

1L.常L作

标准放电是将一个300pF的电容器充电到15000V.经过一个50052的电阻器

对受试产艇进「行放

电试验用高压电源和静电放电探头的接地线必须接到受试产品电源的保护地线{

刁.5.2一4电源尖峰瞬态敏感度

CRT显示设备住供电线交〔.直流供电均适用川_叠加持续时间为1如:.

幅度为2倍上电源电压F-r

称值交〔流供电的指有效值)的脉冲信号时，应能正常!_作

4.525电源电压瞬态敏感度

交流供电的_一〔RT显示没备，在电压分别按表3的条件曰<fi“瞬态变化}}」

州矛伙州三能.料

在瞬态i程结束后，应能恢复_11常}_作。

ca/T9313一1995

表3

条件

过程细则

l1

起始电压242V187V

瞬态电压286V15牛V

瞬态时间0550.5只

同复电压242V18'1V

45.2.6电源频率瞬态敏感度

交流供电的CRT显示设备在频率分别按表4的条件I和II瞬态变化时，可以暂时地降低性能，但

在瞬态过程结束后，应能自行恢复正常工作。

表4

条件

过程细则

I砰
