T/CUWA 60056-2024 供水用薄壁不锈钢管通用技术条件

ICS9114060

CCSP.42.

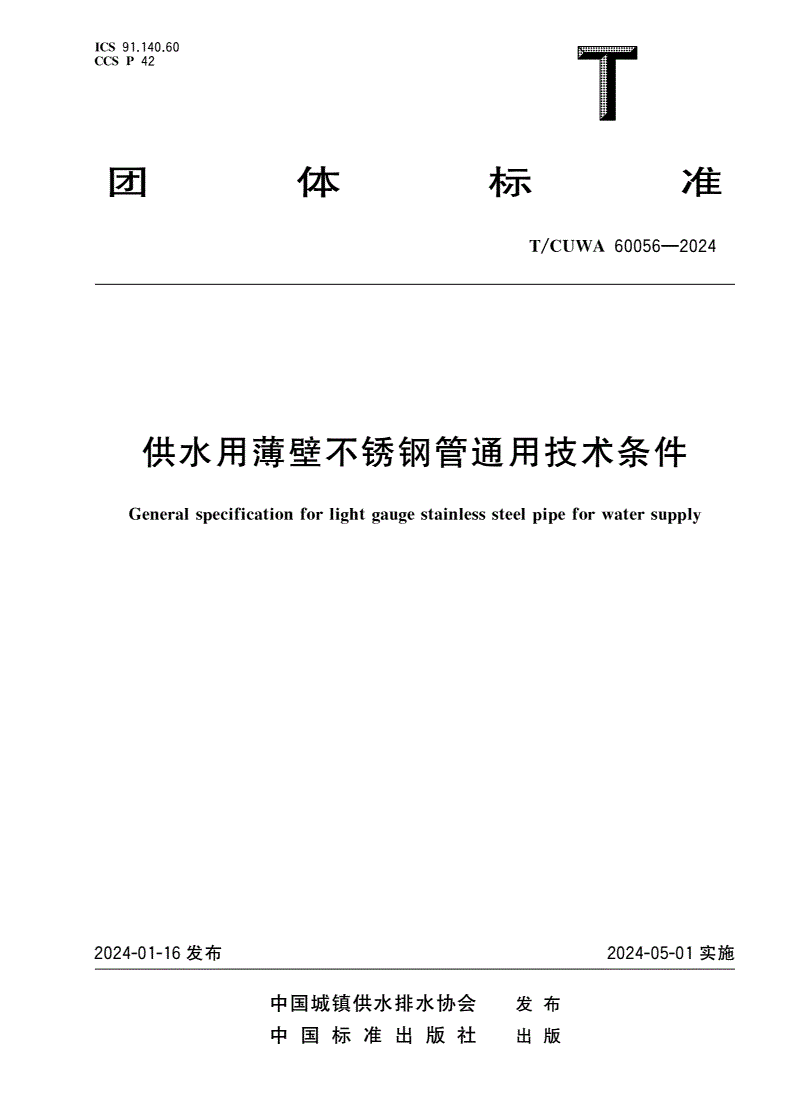

团体标准

T/CUWA60056—2024

供水用薄壁不锈钢管通用技术条件

Generalspecificationforlightgaugestainlesssteelpipeforwatersupply

2024-01-16发布2024-05-01实施

中国城镇供水排水协会发布

中国标准出版社出版

T/CUWA60056—2024

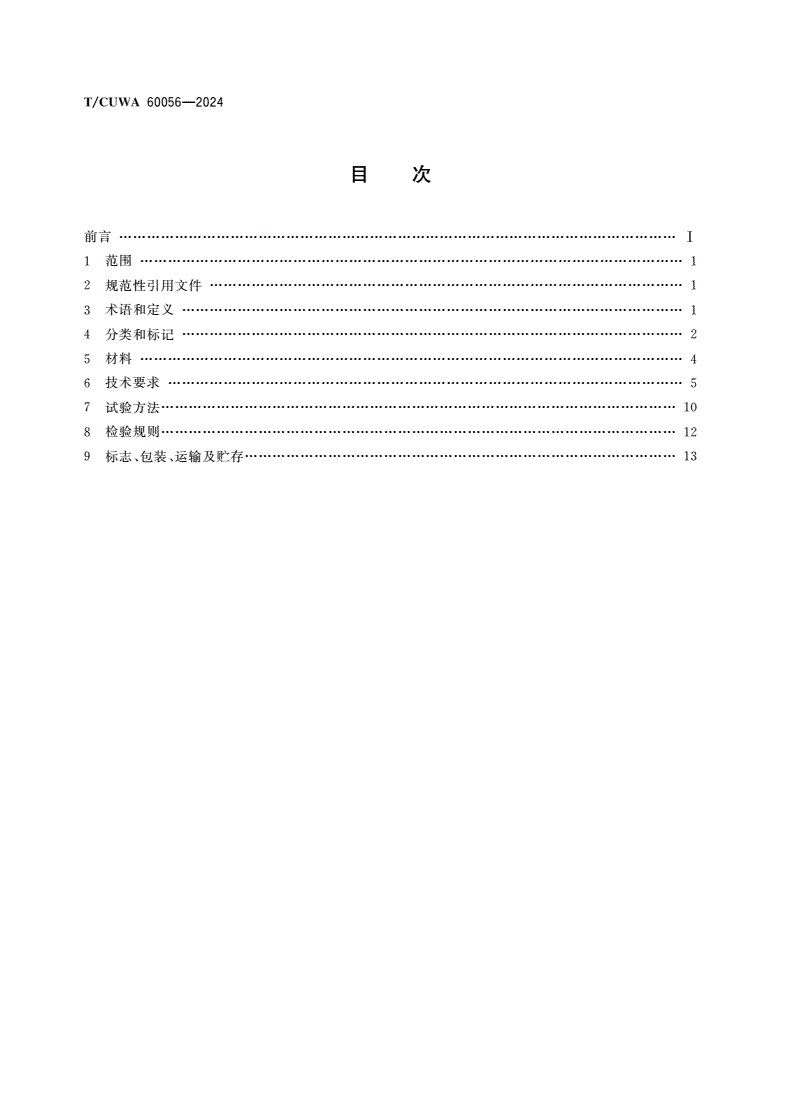

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类和标记

4………………2

材料

5………………………4

技术要求

6…………………5

试验方法

7…………………10

检验规则

8…………………12

标志包装运输及贮存

9、、…………………13

T/CUWA60056—2024

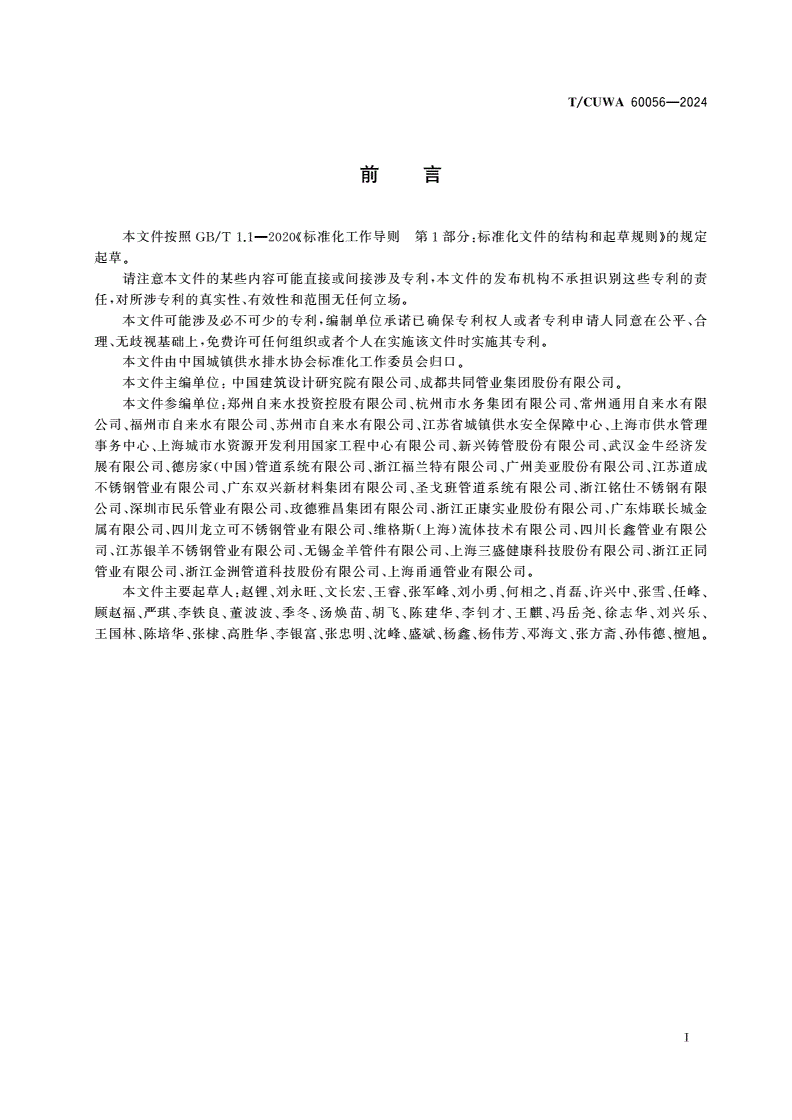

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能直接或间接涉及专利本文件的发布机构不承担识别这些专利的责

,

任对所涉专利的真实性有效性和范围无任何立场

,、。

本文件可能涉及必不可少的专利编制单位承诺已确保专利权人或者专利申请人同意在公平合

,、

理无歧视基础上免费许可任何组织或者个人在实施该文件时实施其专利

、,。

本文件由中国城镇供水排水协会标准化工作委员会归口

。

本文件主编单位中国建筑设计研究院有限公司成都共同管业集团股份有限公司

:、。

本文件参编单位郑州自来水投资控股有限公司杭州市水务集团有限公司常州通用自来水有限

:、、

公司福州市自来水有限公司苏州市自来水有限公司江苏省城镇供水安全保障中心上海市供水管理

、、、、

事务中心上海城市水资源开发利用国家工程中心有限公司新兴铸管股份有限公司武汉金牛经济发

、、、

展有限公司德房家中国管道系统有限公司浙江福兰特有限公司广州美亚股份有限公司江苏道成

、()、、、

不锈钢管业有限公司广东双兴新材料集团有限公司圣戈班管道系统有限公司浙江铭仕不锈钢有限

、、、

公司深圳市民乐管业有限公司玫德雅昌集团有限公司浙江正康实业股份有限公司广东炜联长城金

、、、、

属有限公司四川龙立可不锈钢管业有限公司维格斯上海流体技术有限公司四川长鑫管业有限公

、、()、

司江苏银羊不锈钢管业有限公司无锡金羊管件有限公司上海三盛健康科技股份有限公司浙江正同

、、、、

管业有限公司浙江金洲管道科技股份有限公司上海甬通管业有限公司

、、。

本文件主要起草人赵锂刘永旺文长宏王睿张军峰刘小勇何相之肖磊许兴中张雪任峰

:、、、、、、、、、、、

顾赵福严琪李铁良董波波季冬汤焕苗胡飞陈建华李钊才王麒冯岳尧徐志华刘兴乐

、、、、、、、、、、、、、

王国林陈培华张棣高胜华李银富张忠明沈峰盛斌杨鑫杨伟芳邓海文张方斋孙伟德檀旭

、、、、、、、、、、、、、。

Ⅰ

T/CUWA60056—2024

供水用薄壁不锈钢管通用技术条件

1范围

本文件界定了供水用薄壁不锈钢管材及管件的术语和定义给出了相应的管件分类和标记规定了

,,

管件所使用的材料技术要求描述了试验方法确立了检验规则规定了包装运输贮存及质量证明书

、,,,、、

等方面的内容

。

本文件适用于公称尺寸不大于公称压力为或温度不大于的生活饮用

DN150、PN16PN25、100℃

水生活热水等用薄壁不锈钢管及管件的设计制造和检验

、、。

注本文件涵盖的连接方式有型卡压式连接和环压式连接

:S。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

包装储运图示标志

GB/T191

钢的成品化学成分允许偏差

GB/T222

金属材料拉伸试验第部分室温试验方法

GB/T228.11:

金属管液压试验方法

GB/T241

金属管扩口试验方法

GB/T242

金属材料管压扁试验方法

GB/T246

焊接接头弯曲试验方法

GB/T2653

钢及钢产品力学性能试验取样位置及试样制备

GB/T2975

不锈钢冷轧钢板和钢带

GB/T3280

金属和合金的腐蚀奥氏体及铁素体奥氏体双相不锈钢晶间腐蚀试验

GB/T4334—2020-()

方法

无缝和焊接埋弧焊除外钢管缺欠的自动涡流检测

GB/T7735—2016()

人造气氛腐蚀试验盐雾试验

GB/T10125

流体输送用不锈钢焊接钢管

GB/T12771—2019

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

不锈钢卡压式管件组件第部分卡压式管件

GB/T19228.11:

不锈钢卡压式管件组件第部分形橡胶密封圈

GB/T19228.33:O

橡胶密封件给排水管及污水管道用接口密封圈材料规范

GB/T21873、

橡胶密封件热水供应管道的管接口密封圈材料规范

GB/T27572110℃

生活饮用水管道系统用橡胶密封件

GB/T28604

不锈钢环压式管件

GB/T33926—2017

3术语和定义

下列术语和定义适用于本文件

。

1

T/CUWA60056—2024

31

.

薄壁不锈钢管lightgaugestainlesssteelpipe

壁厚与外径之比不大于壁厚为的不锈钢管

6%,0.6mm~4.0mm。

32

.

S型卡压式连接double-pressextrusionjointing

采用带有特种密封圈的承口管件管件承口端部有延伸直段管道用专用工具压紧管口而起密封和

,,

紧固作用的一种连接方式

。

33

.

环压式连接ringannularcompressingjointing

()

在承插口处设置宽带密封圈采用专用环压工具钳压管道连接处承口部位后呈环状压缩紧固密封

,

的挤压式连接方式

。

4分类和标记

41分类

.

411管件的种类型式及代号见表

..、1。

表1管件的种类型式及代号

、

连接方式

种类型式代号

环压型卡压

S

管帽

—CAP

等径接头

接头—C(S)

异径接头

—C(R)

等径三通

三通—T(S)

异径三通

—T(R)

型无型

弯头A90E-AS

90°型

弯头B90E-B

型

弯头A45E-A

45°型

B45E-B

内螺纹转换接头

—ITC

外螺纹转换接头

—ETC

注1型管件接口两端均为承口型管件接口一端为承口另一端为插口直管

:A;B,()。

注表示该管件为单一型式无分型

2

:“—”,。

注3环压承口管件无承口端部连接方式代号

:。

412型卡压管件的基本参数见表

..S2。

2

T/CUWA60056—2024

表2S型卡压管件的基本参数

型式公称压力公称尺寸

DN/mm

管帽等径接头等径三通弯头弯头

、、、90°、45°15~100

异径接头异径三通

、20×15~100×80

内螺纹转换接头PN25

15~50

外螺纹转换接头

15~50

413环压管件的基本参数见表

..3。

表3环压管件的基本参数

型式公称压力公称尺寸

DN/mm

管帽等径接头等径三通弯头弯头

、、、90°、45°15~150

异径接头异径三通

、20×15~150×125

内螺纹转换接头PN16、PN25

15~50

外螺纹转换接头

15~50

42标记与标志

.

421标记

..

4211管材标记方法

...

管材产品标记由公称尺寸壁厚材料统一数字代号本文件编号组成如图所示

、、、,1。

□×□-□-□

本文件编号

材料统一数字代号

壁厚

公称尺寸

示例

:

公称尺寸为壁厚为材料为的不锈钢管材的标记为

DN50,1.2mm,S31603:

DN50×1.2-S31603-T/CUWA60056—2024

4212管件标记方法

...

管件产品标记由产品代号连接方式公称尺寸公称压力材料统一数字代号和本文件编号组成

、、、、。

3

T/CUWA60056—2024

□-□-□-□-□-□

本文件编号

材料统一数字代号

公称压力公称压力为时不标记

(PN25,PN16)

公称尺寸或公称尺寸管螺纹尺寸
