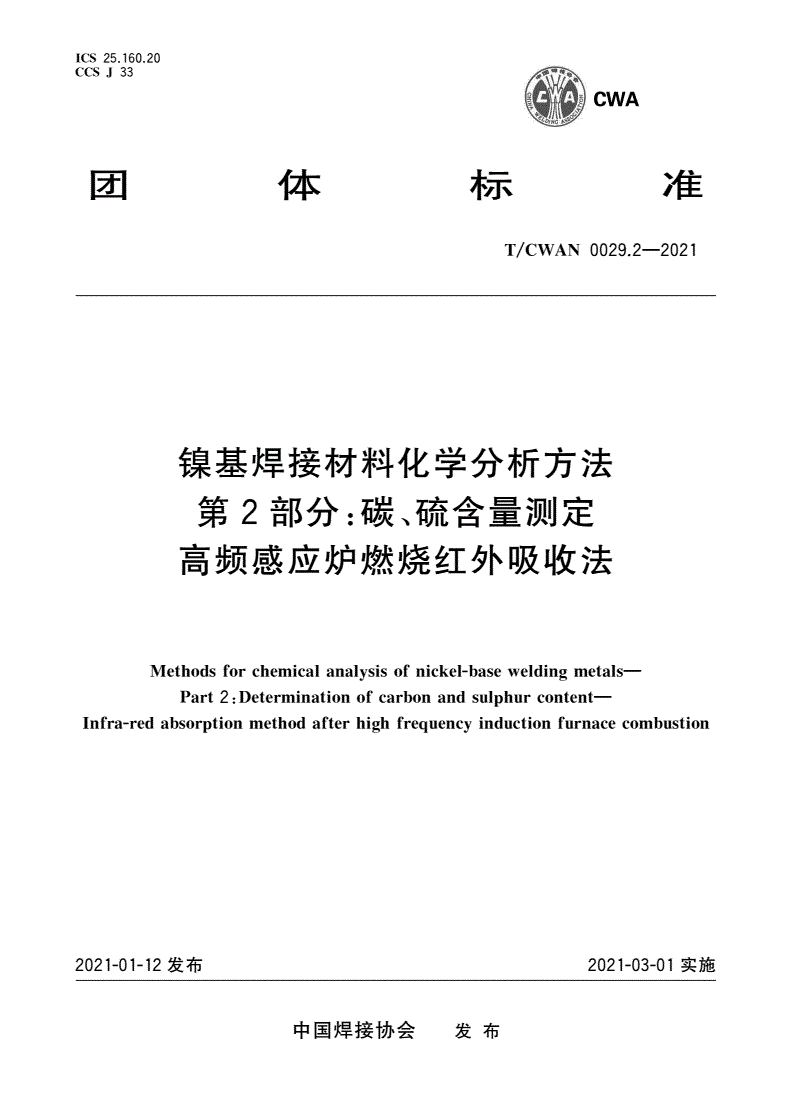

T/CWAN 0029.2-2021 镍基焊接材料化学分析方法 第2部分：碳、硫含量测定 高频感应炉燃烧红外吸收法

ICS25.160.20

CCSJ33

团体标准

/—

TCWAN0029.22021

镍基焊接材料化学分析方法

:、

第部分碳硫含量测定

2

高频感应炉燃烧红外吸收法

—

Methodsforchemicalanalsisofnickel-baseweldinmetals

yg

:—

Part2Determinationofcarbonandsulhurcontent

p

Infra-redabsortionmethodafterhihfreuencinductionfurnacecombustion

pgqy

2021-01-12发布2021-03-01实施

中国焊接协会发布

/—

TCWAN0029.22021

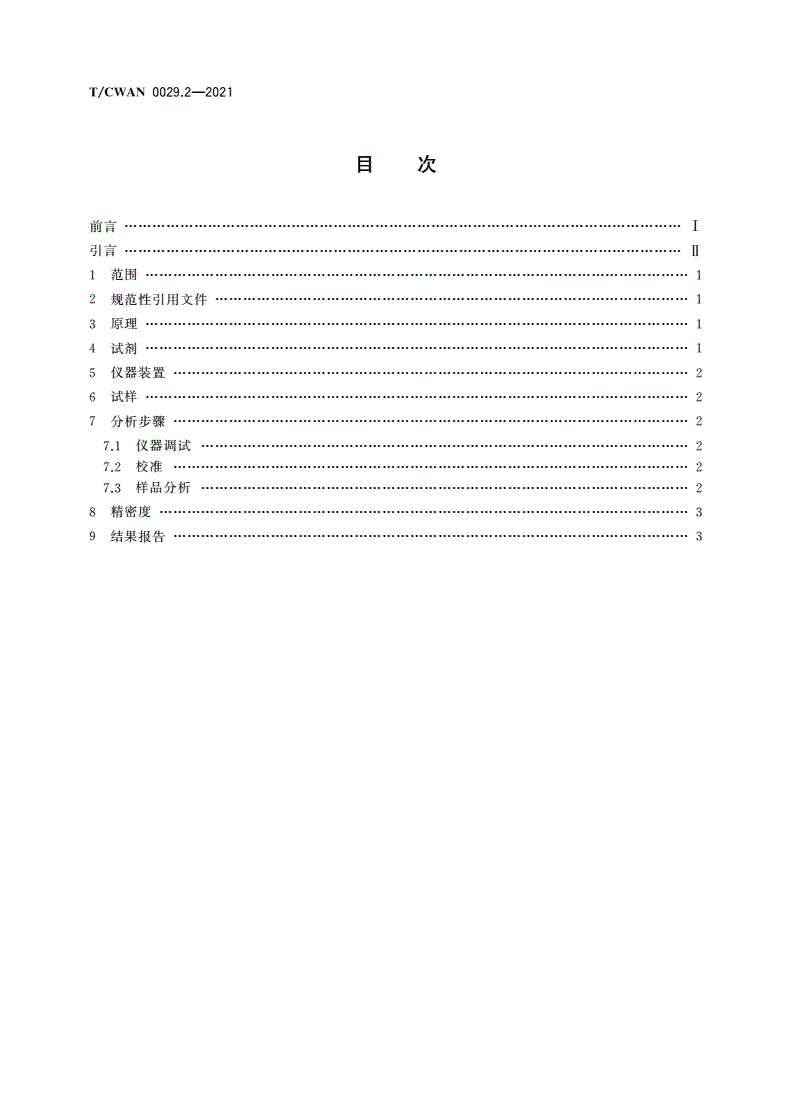

目次

前言…………………………Ⅰ

引言…………………………Ⅱ

1范围………………………1

2规范性引用文件…………………………1

3原理………………………1

4试剂………………………1

5仪器装置…………………2

6试样………………………2

7分析步骤…………………2

7.1仪器调试……………2

7.2校准…………………2

7.3样品分析……………2

8精密度……………………3

9结果报告…………………3

/—

TCWAN0029.22021

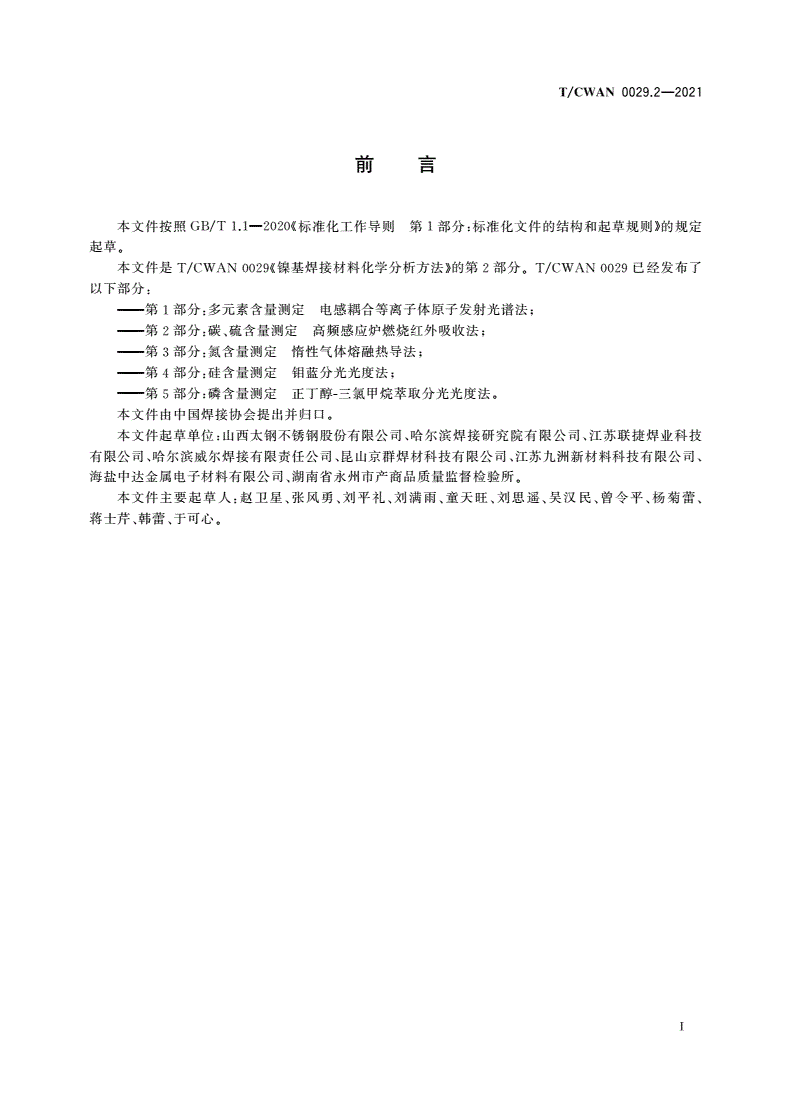

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

/《》。/

本文件是镍基焊接材料化学分析方法的第部分已经发布了

TCWAN00292TCWAN0029

以下部分:

———:;

第部分多元素含量测定电感耦合等离子体原子发射光谱法

1

———:、;

第部分碳硫含量测定高频感应炉燃烧红外吸收法

2

———:;

第部分氮含量测定惰性气体熔融热导法

3

———:;

第部分硅含量测定钼蓝分光光度法

4

———:。

第部分磷含量测定正丁醇三氯甲烷萃取分光光度法

5-

本文件由中国焊接协会提出并归口。

:、、

本文件起草单位山西太钢不锈钢股份有限公司哈尔滨焊接研究院有限公司江苏联捷焊业科技

、、、、

有限公司哈尔滨威尔焊接有限责任公司昆山京群焊材科技有限公司江苏九洲新材料科技有限公司

、。

海盐中达金属电子材料有限公司湖南省永州市产商品质量监督检验所

:、、、、、、、、、

本文件主要起草人赵卫星张风勇刘平礼刘满雨童天旺刘思遥吴汉民曾令平杨菊蕾

、、。

蒋士芹韩蕾于可心

Ⅰ

/—

TCWAN0029.22021

引言

、、、、,

镍及镍合金因具有优良的耐腐蚀性强度塑性和韧性冶金稳定性可加工性及可焊接性广泛应

、、、、、、。

用于海洋环保能源石油化工食品军工核电等领域

,

镍及镍合金的广泛应用也推动了镍基焊材研发和生产镍基焊接材料合金元素的成分与含量与镍

。。

基合金母材有较大的差异母材的化学分析方法标准已不能满足镍基焊接材料分析要求制定本标准

,、。

的目的在于通过标准化的镍基焊接材料化学分析为镍基焊接材料的研制应用和生产提供重要保证

,、、

本部分采用高频感应炉燃烧红外吸收法进行碳和硫的测定该方法具有操作简单分析速度快检

、、、。

出限低灵敏度高线性范围宽结果准确可靠等优点已成为现代分析测试技术中一个重要的检测

手段。

Ⅱ

/—

TCWAN0029.22021

镍基焊接材料化学分析方法

:、

第部分碳硫含量测定

2

高频感应炉燃烧红外吸收法

———。

警示使用本文件的人员应有正规实验室工作的实践经验本文件并未指出所有可能的安全问

。,。

题使用者有责任采取适当的安全和健康措施并保证符合国家有关法规规定的条件

1范围

、。

本文件规定了高频感应炉燃烧红外吸收法测定镍基焊接材料中碳硫含量

(、、)

本文件适用于镍基焊接材料包含镍基焊条焊丝熔敷金属及焊粉中质量分数为0.0010%~

0.55%碳含量的测定以及质量分数为0.00030%~0.050%硫含量的测定。

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/():

测量方法与结果的准确度正确度与精密度第部分总则与定义

GBT6379.11

/():

测量方法与结果的准确度正确度与精密度第部分确定标准测量方法重复

GBT6379.22

性与再现性的基本方法

/钢和铁化学成分测定用试样的取样和制样方法

GBT20066

3原理

,,,

在助熔剂存在下试样在氧气流中燃烧将碳转化成一氧化碳和二氧化碳利用氧气流中一氧化碳

;,

和二氧化碳的红外吸收光谱进行测量将硫转化成二氧化硫利用氧气流中二氧化硫的红外吸收光谱进

。,。

行测量可采用单元素测定方式也可采用同时测定方式

4试剂

[(),()]:,()。

4.1钨锡助熔剂ωC≤0.0005%ωS≤0.0002%20~40目钨锡配比质量比为4∶1

[(),()]:。

4.2纯铁助熔剂ωC≤0.0005%ωS≤0.0002%粒度为0.4mm~0.8mm

:。

4.3高氯酸镁粒度为0.7mm~1.2mm

:。

4.4氧气质量分数大于99.5%

4.5铂和铂硅胶。

4.6氧化铜。

4.7脱脂棉。

:。

4.8碱石灰粒度为0.7mm~1.2mm

4.9有证国家钢铁标准物质或镍基标准物质。

1
