DB61/T 1006-2016 沥青路面裂缝处治技术规范

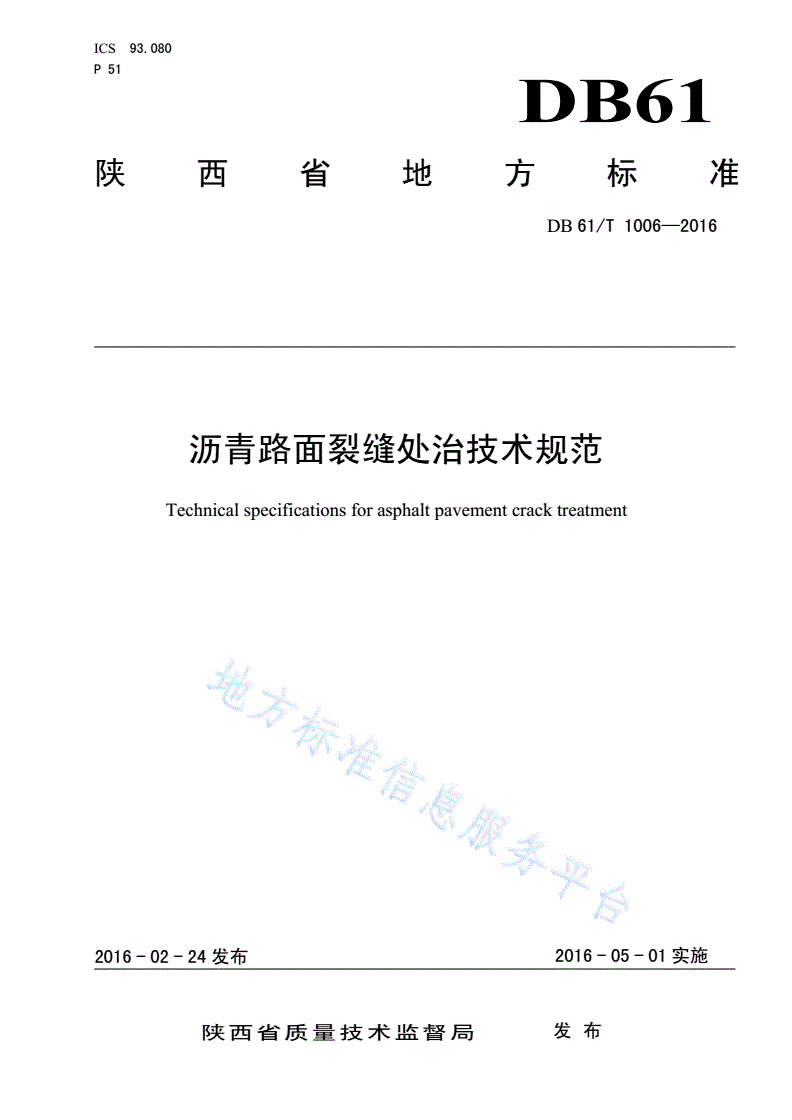

ICS93.080

P51

DB61

陕西省地方标准

DB61/T1006—2016

沥青路面裂缝处治技术规范

Technicalspecificationsforasphaltpavementcracktreatment

2016-02-24发布2016-05-01实施

陕西省质量技术监督局发布

DB61/T1006-2016

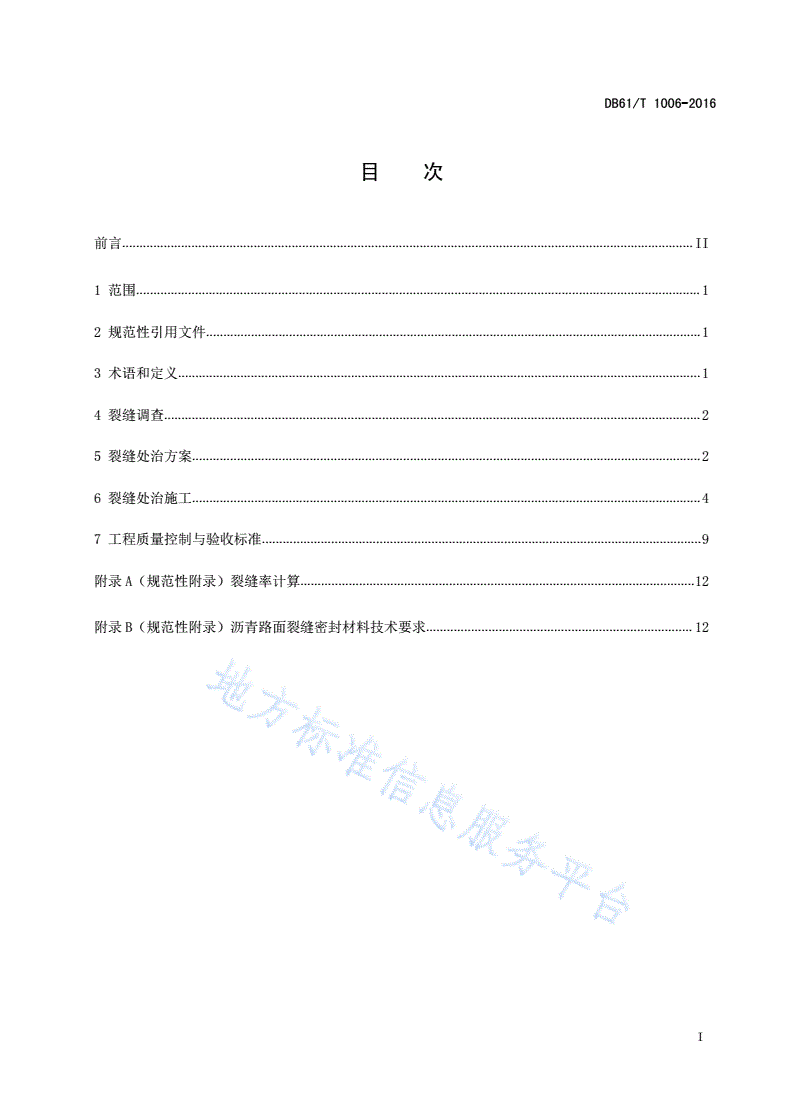

目  次

前言.....................................................................................................................................................................II

1范围...................................................................................................................................................................1

2规范性引用文件...............................................................................................................................................1

3术语和定义.......................................................................................................................................................1

4裂缝调查...........................................................................................................................................................2

5裂缝处治方案...................................................................................................................................................2

6裂缝处治施工...................................................................................................................................................4

7工程质量控制与验收标准...............................................................................................................................9

附录A（规范性附录）裂缝率计算..................................................................................................................12

附录B（规范性附录）沥青路面裂缝密封材料技术要求.............................................................................12

I

DB61/T1006-2016

前  言

本标准根据GB/T1.1-2009给出的规则起草。

本标准由陕西省交通运输厅提出并归口。

本标准起草单位：西安公路研究院、陕西省公路局、陕西省交通建设集团公司。

本标准主要起草人：张娟、杨海峰、朱钰、郭平、刘雨迪、张萌、王晓琴、韩君良、马庆伟、李艳。

本标准由西安公路研究院负责解释。

本标准首次发布。

联系信息如下：

单位：西安公路研究院

电话：029-88811591

地址：陕西省西安市高新六路60号

邮编：710065

II

DB61/T1006-2016

沥青路面裂缝处治技术规范

1范围

本标准规定了沥青路面裂缝的调查、处治方案、施工工艺、施工质量管理与检查验收标准。

本标准适用于陕西省各等级公路沥青路面的裂缝处治。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本

文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T21825玻纤土工格栅

JT/T740路面加热型密封胶

JT/T969路面裂缝贴缝胶

JT/T970沥青路面有机硅密封胶

JTGD50公路沥青路面设计规范

JTG/TF20公路路面基层施工技术细则

JTGF40公路沥青路面施工技术规范

JTGH10公路养护技术规范

JTGH20公路技术状况评定标准

JTGH30公路养护安全作业规程

JTJ073.2公路沥青路面养护技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

单条裂缝singlecrack

指未形成网状交叉的沥青路面裂缝，包括横向裂缝和纵向裂缝。

3.2

横向裂缝transversecrack

指沿沥青路面横断面方向出现的裂缝。

3.3

纵向裂缝longitudinalcrack

指沿沥青路面纵断面方向出现的裂缝。

3.4

网状裂缝mapcrack

指形成网状交叉的沥青路面裂缝，包括块状裂缝和龟裂。

3.5

块度blocksize

指沥青路面块状裂缝或龟裂裂缝块短边的长度。

3.6

1

DB61/T1006-2016

裂缝率crackingratio

指某一路段路面裂缝折算面积与该路段路面面积之百分比。

3.7

灌缝sealing

指向路面裂缝中注入裂缝修补材料的技术，分为清缝灌缝和扩缝灌缝。

3.8

贴缝band-aid

指在路面裂缝表面沿裂缝方向粘贴贴缝胶的技术。

4裂缝调查

4.1一般规定

4.1.1应对沥青路面进行日常巡查和定期调查，并分析路面裂缝的产生原因和变化规律。

4.1.2单条裂缝的折算面积宜按裂缝长度乘以0.2m所得的值计，网状裂缝的折算面积宜按网状裂缝

面积计。

4.2调查方法与内容

4.2.1裂缝调查宜采用智能道路检测车或人工调查的方法。

4.2.2调查内容应包括：裂缝的位置、形状、宽度、长度、深度和块度。

4.2.3应根据调查结果计算裂缝率，裂缝率的计算方法见附录A。

4.2.4宜通过钻探、挖探和路面材料性能试验，分析裂缝的产生原因。

4.3调查时机与频率

4.3.1高速公路、一级公路的定期调查每年不应少于2次，二级及以下等级公路的定期调查每年不应

少于1次。

4.3.2陕北地区的定期调查应至少有一次在初春或秋季进行，关中和陕南地区的定期调查应至少有一

次在深秋初冬进行。

5裂缝处治方案

5.1单条裂缝处治方案

单条裂缝处治方案见表1。其中，对灌缝方案，缝宽小于6mm时，宜采用清缝灌缝；缝宽大于等于

6mm时，宜采用扩缝灌缝。贴缝适用于3mm≤缝宽＜10mm时；6mm＜缝宽＜10mm时，贴缝前应灌缝。

表1单条裂缝处治方案

缝宽

高速、一级公路二级及以下等级公路

mm

缝宽＜1改性乳化沥青灌缝不处治

1≤缝宽＜3道路石油沥青、改性沥青等灌缝乳化沥青、改性乳化沥青、道路石油沥青、改性沥青等灌缝

2

DB61/T1006-2016

表1单条裂缝处治方案（续）

缝宽

高速、一级公路二级及以下等级公路

mm

改性沥青、密封胶等灌缝

3≤缝宽＜6

或贴缝胶贴缝道路石油沥青、改性沥青、密封胶等灌缝或贴缝胶贴缝

缝宽≥6密封胶灌缝或贴缝胶贴缝

5.2网状裂缝处治方案

5.2.1高速、一级公路网状裂缝处治方案见表2，二级及以下等级公路网状裂缝处治方案见表3。

表2高速、一级公路网状裂缝处治方案

块度

裂缝率

cm

%

≥100＜100

＜1密封a挖补

1≤裂缝率＜5密封a+微表处、密封a+罩面挖补+微表处、挖补+罩面

≥5铣刨重铺

a根据缝宽按表1中“高速、一级公路”选择相应的灌缝处治方案。

表3二级及以下等级公路网状裂缝处治方案

块度

裂缝率

cm

%

≥50＜50

＜2密封a挖补

2≤裂缝率＜5密封b+同步碎石封层、密封b+微表处挖补+同步碎石封层、挖补+微表处

5≤裂缝率＜10密封b+罩面挖补+
