GB/T 5126-2001 铝及铝合金冷拉薄壁管材涡流探伤方法

GB/T5126-2001

曰牙

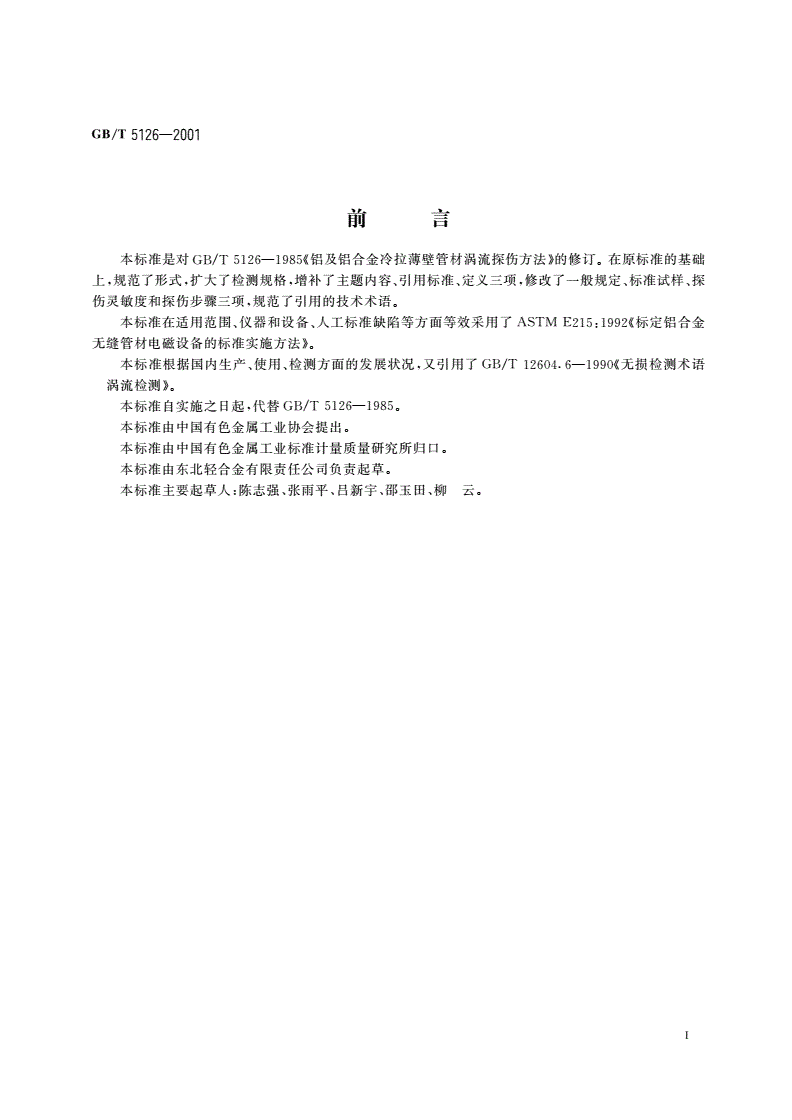

前阵功

本标准是对GB/T5126-1985((铝及铝合金冷拉薄壁管材涡流探伤方法》的修订。在原标准的基础

上，规范了形式，扩大了检测规格，增补了主题内容、引用标准、定义三项，修改了一般规定、标准试样、探

伤灵敏度和探伤步骤三项，规范了引用的技术术语。

本标准在适用范围、仪器和设备、人工标准缺陷等方面等效采用了ASTME215:1992标《定铝合金

无缝管材电磁设备的标准实施方法》。

本标准根据国内生产、使用、检测方面的发展状况，又引用了GB/T12604.6-1990《无损检测术语

涡流检测》。

本标准自实施之日起，代替GB/T5126-1985.

本标准由中国有色金属工业协会提出。

本标准由中国有色金属工业标准计量质量研究所归口。

本标准由东北轻合金有限责任公司负责起草。

本标准主要起草人：陈志强、张雨平、吕新宇、邵玉田、柳云。

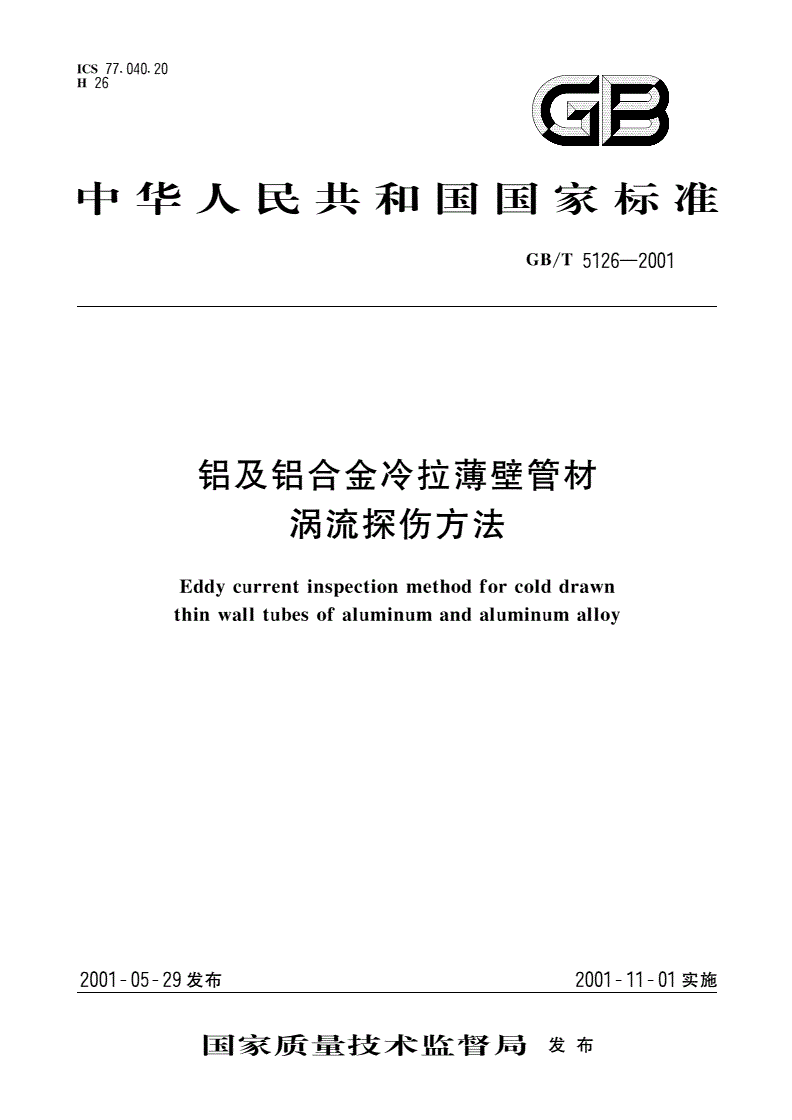

中华人民共和国国家标准

铝及铝合金冷拉薄壁管材GB/T5126-2001

涡流探伤方法

代替GB/T5126-1985

Eddycurrentinspectionmethodforcolddrawn

thinwalltubesofaluminumandaluminumalloy

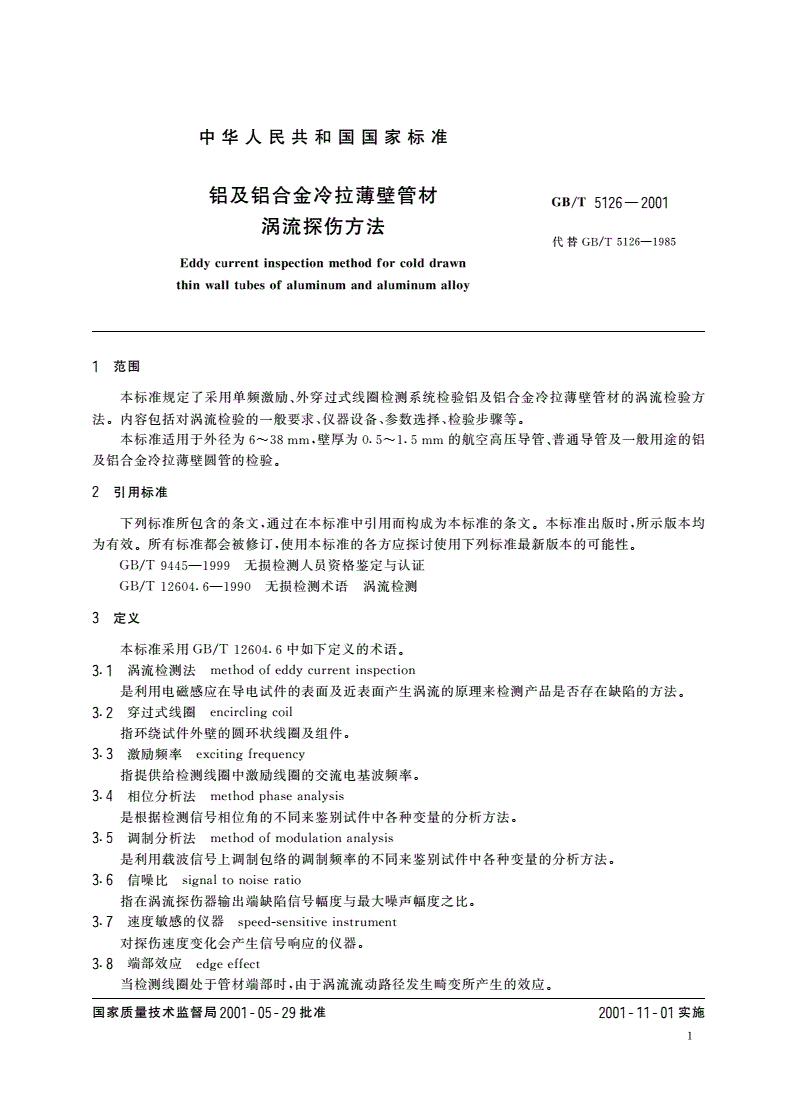

1范围

本标准规定了采用单频激励、外穿过式线圈检测系统检验铝及铝合金冷拉薄壁管材的涡流检验方

法。内容包括对涡流检验的一般要求、仪器设备、参数选择、检验步骤等。

本标准适用于外径为6^38mm，壁厚为0.5-1.5mm的航空高压导管、普通导管及一般用途的铝

及铝合金冷拉薄壁圆管的检验。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9445-1999无损检测人员资格鉴定与认证

GB/T12604.6-1990无损检测术语涡流检测

3定义

本标准采用GB/T12604.6中如下定义的术语。

3.1涡流检测法methodofeddycurrentinspection

是利用电磁感应在导电试件的表面及近表面产生涡流的原理来检测产品是否存在缺陷的方法。

3.2穿过式线圈encirclingcoil

指环绕试件外壁的圆环状线圈及组件。

3.3激励频率excitingfrequency

指提供给检测线圈中激励线圈的交流电基波频率。

3.4相位分析法methodphaseanalysis

是根据检测信号相位角的不同来鉴别试件中各种变量的分析方法。

3.5调制分析法methodofmodulationanalysis

是利用载波信号上调制包络的调制频率的不同来
