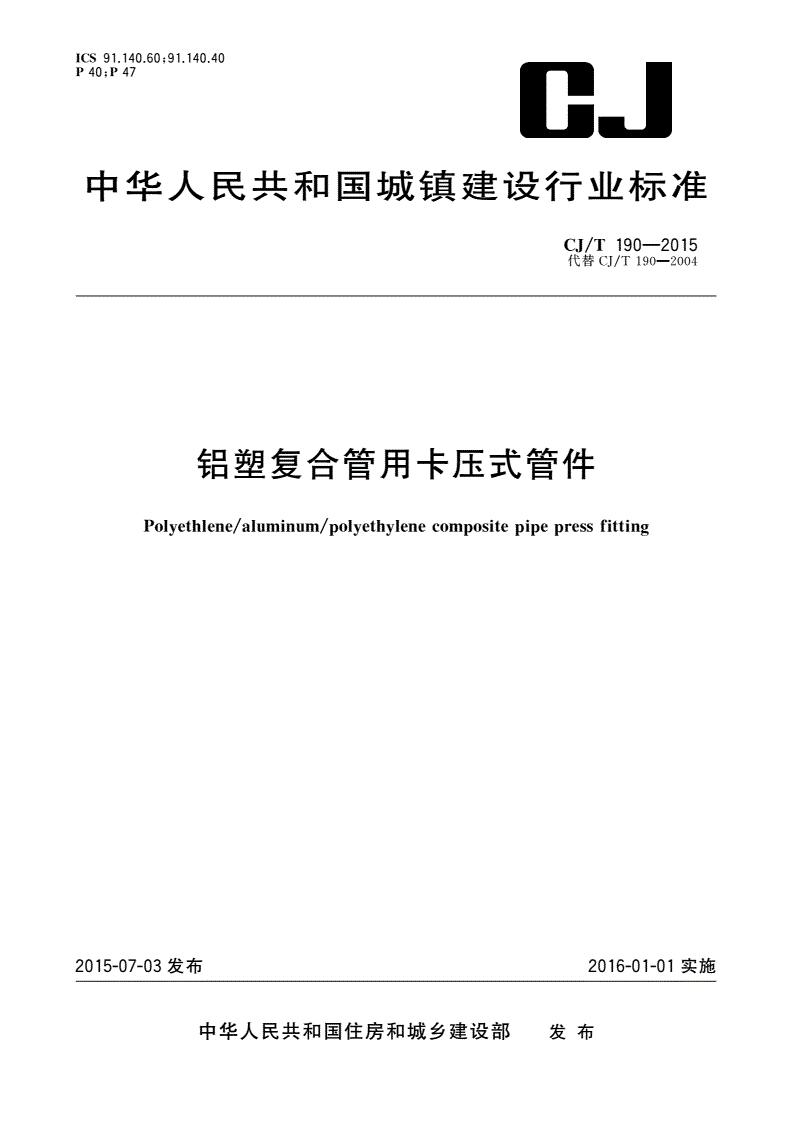

CJ/T 190-2015 铝塑复合管用卡压式管件

ICS91140609114040

;

P40P.47...

;

中华人民共和国城镇建设行业标准

CJ/T190—2015

代替

CJ/T190—2004

铝塑复合管用卡压式管件

Polyethlene/aluminum/polyethylenecompositepipepressfitting

2015-07-03发布2016-01-01实施

中华人民共和国住房和城乡建设部发布

CJ/T190—2015

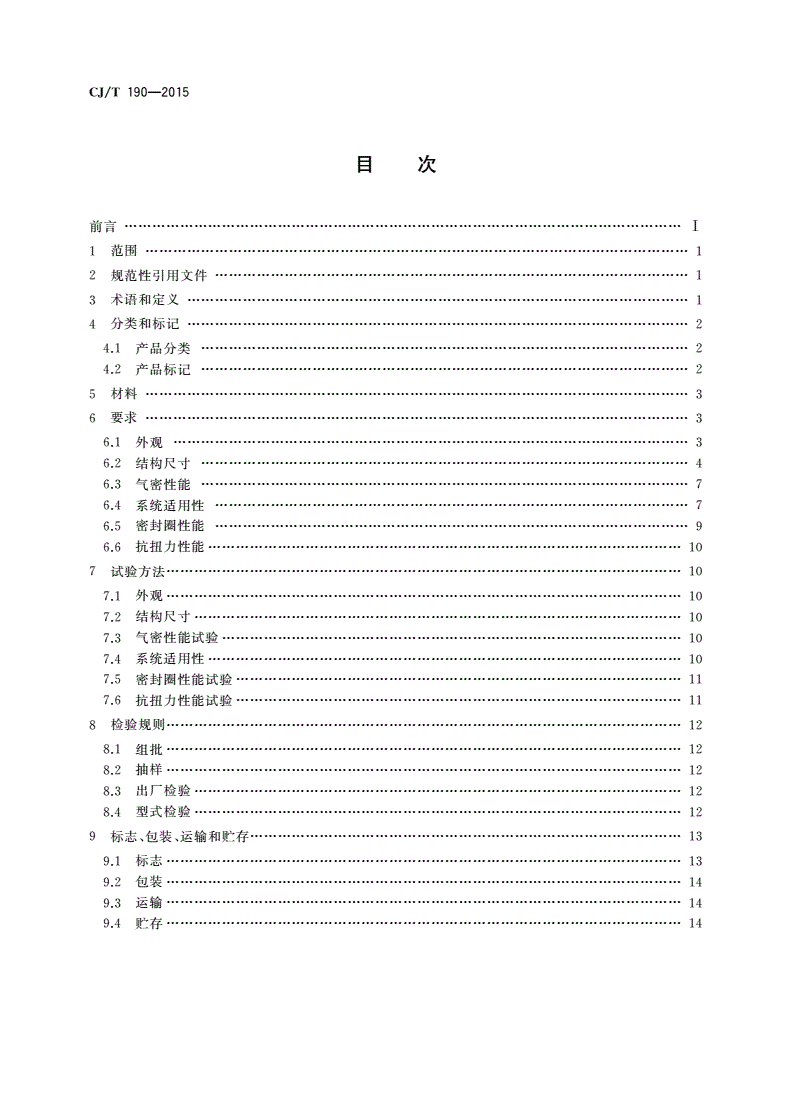

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类和标记

4………………2

产品分类

4.1……………2

产品标记

4.2……………2

材料

5………………………3

要求

6………………………3

外观

6.1…………………3

结构尺寸

6.2……………4

气密性能

6.3……………7

系统适用性

6.4…………………………7

密封圈性能

6.5…………………………9

抗扭力性能

6.6…………………………10

试验方法

7…………………10

外观

7.1…………………10

结构尺寸

7.2……………10

气密性能试验

7.3………………………10

系统适用性

7.4…………………………10

密封圈性能试验

7.5……………………11

抗扭力性能试验

7.6……………………11

检验规则

8…………………12

组批

8.1…………………12

抽样

8.2…………………12

出厂检验

8.3……………12

型式检验

8.4……………12

标志包装运输和贮存

9、、…………………13

标志

9.1…………………13

包装

9.2…………………14

运输

9.3…………………14

贮存

9.4…………………14

CJ/T190—2015

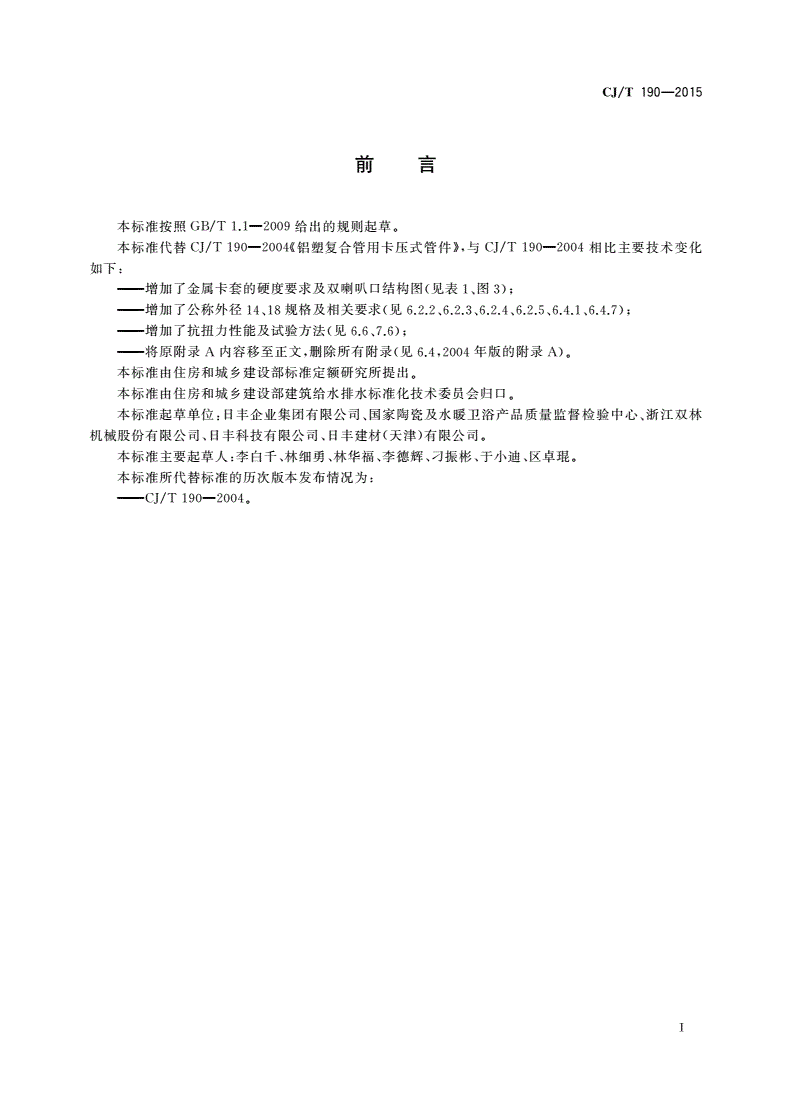

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替铝塑复合管用卡压式管件与相比主要技术变化

CJ/T190—2004《》,CJ/T190—2004

如下

:

增加了金属卡套的硬度要求及双喇叭口结构图见表图

———(1、3);

增加了公称外径规格及相关要求见

———14、18(6.2.2、6.2.3、6.2.4、6.2.5、6.4.1、6.4.7);

增加了抗扭力性能及试验方法见

———(6.6、7.6);

将原附录内容移至正文删除所有附录见年版的附录

———A,(6.4,2004A)。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准起草单位日丰企业集团有限公司国家陶瓷及水暖卫浴产品质量监督检验中心浙江双林

:、、

机械股份有限公司日丰科技有限公司日丰建材天津有限公司

、、()。

本标准主要起草人李白千林细勇林华福李德辉刁振彬于小迪区卓琨

:、、、、、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T190—2004。

Ⅰ

CJ/T190—2015

铝塑复合管用卡压式管件

1范围

本标准规定了铝塑复合管用卡压式管件简称管件的术语和定义分类和标记材料要求试验方

()、、、、

法检验规则标志包装运输和贮存

、、、、。

本标准适用于输送最大允许工作压力不大于流体冷水热水燃气供暖压缩空气及特

1.0MPa(、、、、

种流体等的铝塑复合管简称管材用卡压式管件

)()。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

铸造铜及铜合金

GB/T1176

不锈钢棒

GB/T1220

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GB/T2828.11:(AQL)

不锈钢冷轧钢板和钢带

GB/T3280

加工铜及铜合金牌号和化学成分

GB/T5231

形橡胶密封圈试验方法

GB/T5720O

流体输送用热塑性塑料管材耐内压试验方法

GB/T6111

密封管螺纹第部分圆柱内螺纹与圆锥外螺纹

GB/T7306.155°1:

非密封管螺纹

GB/T730755°

标准弹性体材料与液压流体的相容性试验

GB/T14832

流体输送用塑料管材液压瞬时爆破和耐压试验方法

GB/T15560

铝塑复合压力管第部分铝管搭接焊式铝塑管

GB/T18997.11:

铝塑复合压力管第部分铝管对接焊式铝塑管

GB/T18997.22:

热塑性塑料管材管件及阀门通用术语及其定义

GB/T19278、

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T19278。

31

.

卡压式管件pressfitting

由管件本体金属卡套橡胶密封圈简称密封圈及定位挡圈等构成通过专用工具将金属卡套压

、、(),

紧在管材外壁实现密封连接的管件见图

,(1)。

1

CJ/T190—2015

说明

:

管件本体

1———;

金属卡套

2———;

密封圈

3———;

管材

4———;

定位挡圈

5———。

图1卡压式管件与管材连接半剖视图

4分类和标记

41产品分类

.

管件按常规外部结构型式分为型直通型弯头型三通

:S()、L()、T()。

42产品标记

.

421标记

..

注1按左端中端右端顺序分别表示管件的第一二三连接端

:、、、、。

注2当连接端接管材时代号用管材的公称外径两位整数表示当连接端接螺纹时代号用螺纹尺寸数值及一个大

:,();,

写英文字母或表示或紧跟在螺纹尺寸数值后面写代表内螺纹代表外螺纹可以省略

FM(FM),F,M(M)。

注3标记顺序对于异径管件大端在前小端在后对于有螺纹连接端的管件管材连接端在前螺纹连接端在后

::,,;,,。

422标记示例

..

示例1一端接公称外径规格管材另一端接公称外径规格管材的直通管件标记为

:25,16:

S25×16-CJ/T190。

2

CJ/T190—2015

示例2两端均接公称外径规格管材中间端接公称外径规格管材的三通管件标记为

:25,16:

T25×16×25-CJ/T190。

示例3一端接公称外径规格管材另一端为外牙管螺纹的弯头管件标记为

:20,1/2″:

或

L20×1/2M-CJ/T190L20×1/2-CJ/T190。

示例4两端均接公称外径规格管材中间端为内牙管螺纹的三通管件标记为

:25,3/4″:

T25×3/4F×25-CJ/T190。

5材料

主要零件材料见表除采用表中推荐的材料加工外在保证产品性能的条件下允许用其他材

1,1,,

料代替订货时由供需双方协定

,。

表1管件零件材料

材料

零件名称

名称推荐牌号标准号

HPb59-1GB/T5231

本体黄铜

ZCuZn33Pb2

GB/T1176

ZCuZn40Pb2

06Cr19Ni10

本体

06Cr17Ni12Mo2GB/T1220

不锈钢022Cr17Ni12Mo2

金属卡套a06Cr19Ni10

GB/T3280

12Cr18Ni9

定位挡圈塑料中高密度聚乙烯

—

三元乙丙橡胶b

密封圈丁腈橡胶c

GB/T14832

氟橡胶d

a金属卡套的维氏硬度值不应大于

210HV。

b适用冷水热水空气

、、。

c适用冷水空气燃气

、、。

d适用冷水热水空气燃气特种流体

、、、、。

6要求

61外观

.

611管件本体外表面应光洁无毛刺裂纹及锈蚀等现象

..,、。

612螺纹应无断扣及压伤

..。

3

CJ/T190—2015

613金属卡套表面应无锈迹裂纹明显变形及毛刺等现象
