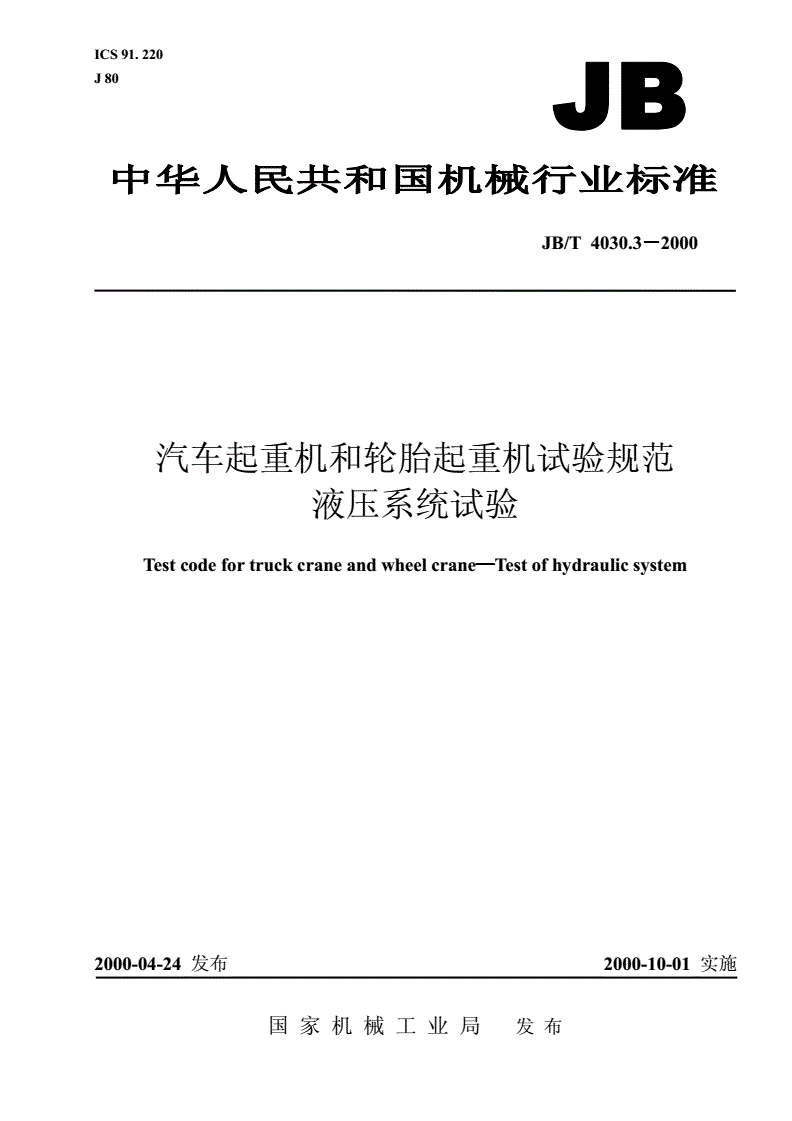

JB/T 4030.3-2000 汽车起重机和轮胎起重机试验规范 液压系统试验

ICS91.220

J80

JB/T4030.3000－－－2

汽车起重机和轮胎起重机试验规范

液压系统试验

Testcodefortruckcraneandwheelcrane———Testofhydraulicsystem

2000-04-24发布2000-10-01实施

国家机械工业局发布

JB/T4030.3－－－－2000

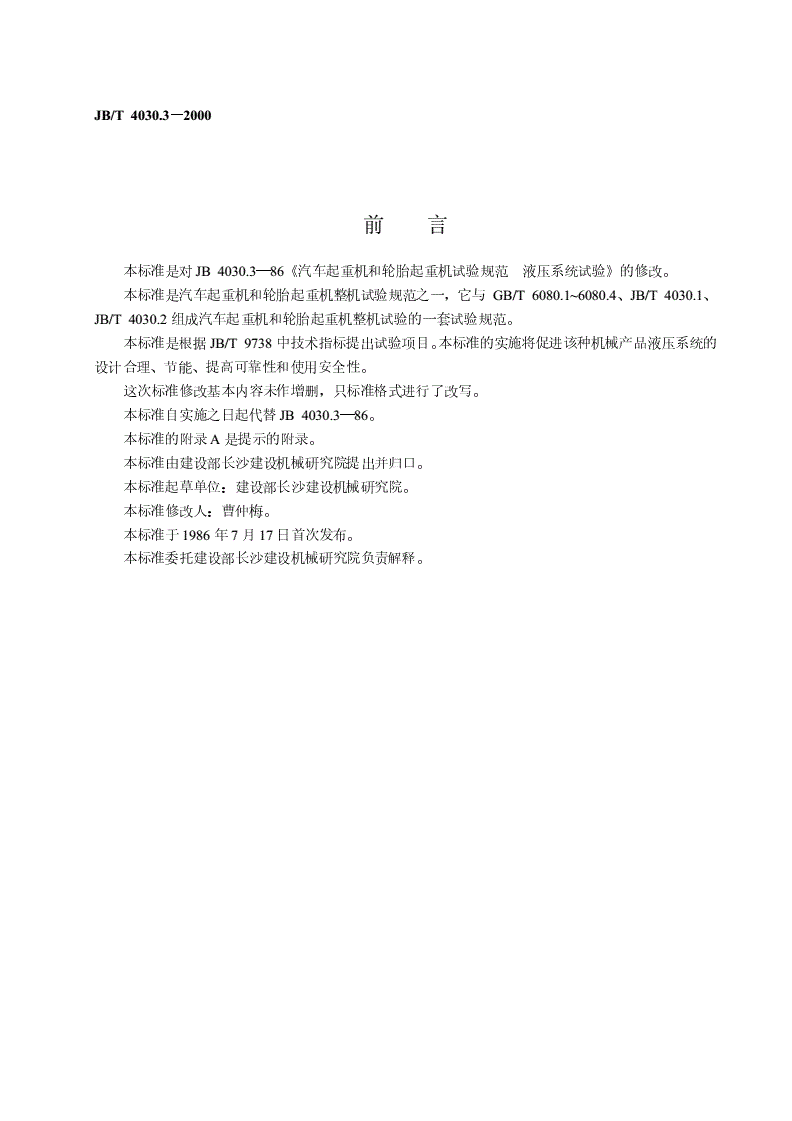

前言

本标准是对JB4030.3—86《汽车起重机和轮胎起重机试验规范液压系统试验》的修改。

本标准是汽车起重机和轮胎起重机整机试验规范之一，它与GB/T6080.1~6080.4、JB/T4030.1、

JB/T4030.2组成汽车起重机和轮胎起重机整机试验的一套试验规范。

本标准是根据JB/T9738中技术指标提出试验项目。本标准的实施将促进该种机械产品液压系统的

设计合理、节能、提高可靠性和使用安全性。

这次标准修改基本内容未作增删，只标准格式进行了改写。

本标准自实施之日起代替JB4030.3—86。

本标准的附录A是提示的附录。

本标准由建设部长沙建设机械研究院提出并归口。

本标准起草单位：建设部长沙建设机械研究院。

本标准修改人：曹仲梅。

本标准于1986年7月17日首次发布。

本标准委托建设部长沙建设机械研究院负责解释。

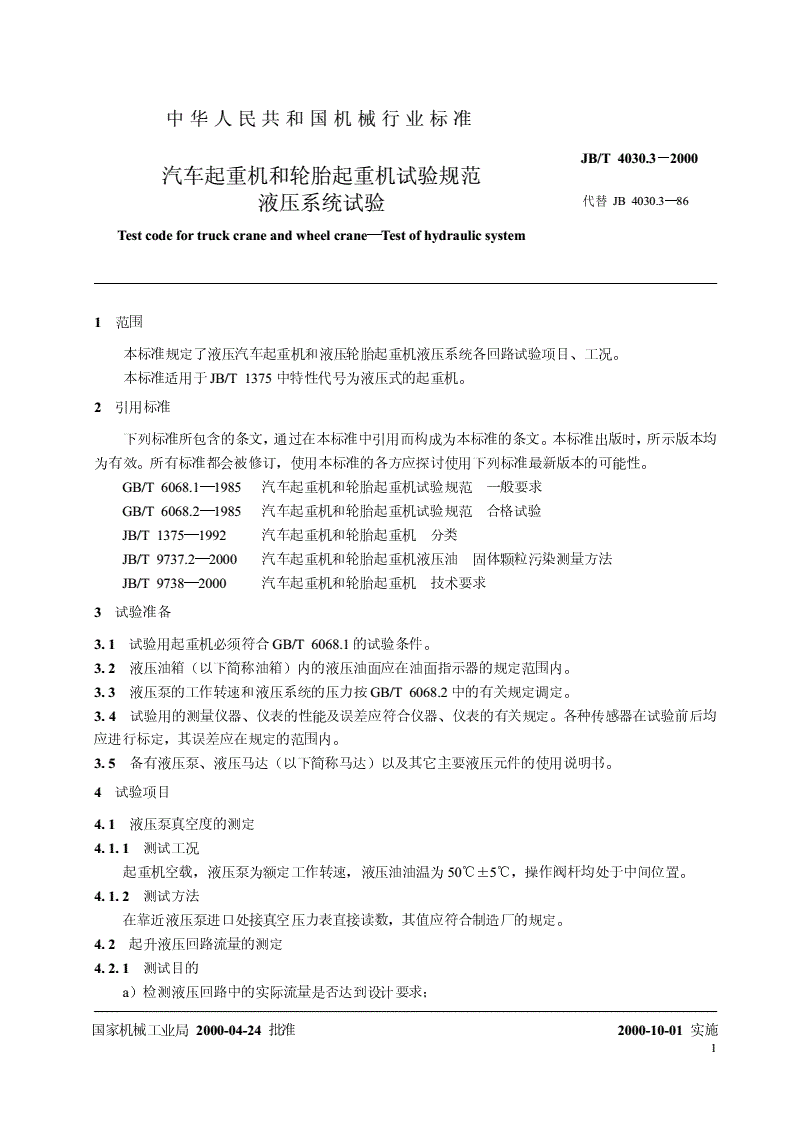

中华人民共和国机械行业标准

JB/T4030.3－－－－2000

汽车起重机和轮胎起重机试验规范

液压系统试验代替JB4030.3—86

Testcodefortruckcraneandwheelcrane————Testofhydraulicsystem

1范围

本标准规定了液压汽车起重机和液压轮胎起重机液压系统各回路试验项目、工况。

本标准适用于JB/T1375中特性代号为液压式的起重机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T6068.1—1985汽车起重机和轮胎起重机试验规范一般要求

GB/T6068.2—1985汽车起重机和轮胎起重机试验规范合格试验

JB/T1375—1992汽车起重机和轮胎起重机分类

JB/T9737.2—2000汽车起重机和轮胎起重机液压油固体颗粒污染测量方法

JB/T9738—2000汽车起重机和轮胎起重机技术要求

3试验准备

3.1试验用起重机必须符合GB/T6068.1的试验条件。

3.2液压油箱（以下简称油箱）内的液压油面应在油面指示器的规定范围内。

3.3液压泵的工作转速和液压系统的压力按GB/T6068.2中的有关规定调定。

3.4试验用的测量仪器、仪表的性能及误差应符合仪器、仪表的有关规定。各种传感器在试验前后均

应进行标定，其误差应在规定的范围内。

3.5备有液压泵、液压马达（以下简称马达）以及其它主要液压元件的使用说明书。

4试验项目

4.1液压泵真空度的测定

4.1.1测试工况

起重机空载，液压泵为额定工作转速，液压油油温为50℃±5℃，操作阀杆均处于中间位置。

4.1.2测试方法

在靠近液压泵进口处接真空压力表直接读数，其值应符合制造厂的规定。

4.2起升液压回路流量的测定

4.2.1测试目的

a）检测液压回路中的实际流量是否达到设计要求；

国家机械工业局2000-04-24批准2000-10-01实施

1

JB/T4030.3－－－－2000

b）检测液压回路的容积效率。

4.2.2测试方法

通过检测起升机构的运动参数换算或直接检测出流量。

4.2.3符号

a）额定载荷时起升（下降）速度νq1（νq2），m/min；

b）空载时起升（下降）速度νq3（νq4），m/min；

c）额定载荷（空载）时流量：QH（Q0），L/min。

4.2.4测试工况、项目见表1，试验记录表见附录A（提示的附录）的表A1。

表1

工况项目载荷记录参数

基本臂

νq3

空载Q

最大额定起重量0

νq4

相应工作幅度起升（下降）速度

νq1

以最高速度起升（下降）额定载荷

QH

ν

试验载荷，测量载荷通过2m行程的时间q2

注

1液压泵的转速在空载和额定载荷下必须相同。

2测试三次，取其平均值。

4.3压力的测定

4.3.1测试目的

检测起重机在额定工况下，液压回路最大工作压力是否达到设计要求，其值应符合JB/T9738中的

有关规定。

4.3.2符号

a）液压泵出口压力：pi（p1，p2…）；

b）起升用马达进口压力：pq1；

出口压力：pq2；

c）回转用马达进口压力：ph1；

出口压力：ph2；

d）变幅液压缸无杆腔压力：pb1；

有杆腔压力：pb2；

e）伸缩液压缸无杆腔压力：ps；

f）同侧前支腿液压缸无杆腔压力：pz1；

同侧后支腿液压缸无杆腔压力：pz2。

4.3.3测试工况、项目见表2，试验记录表见附录A的表A2。

2

JB/T4030.3－－－－2000

表2

试验项目

序号工况一次循环内容

符号平均值MPa

pi

pq
