JB/T 4030.2-2000 汽车起重机和轮胎起重机试验规范 行驶可靠性试验

JB/T 4030.2-2000 Car Crane and Tyre Crane Test Specification for Reliability in Operation Test

行业标准-机械 简体中文 废止 已被新标准代替,建议下载标准 JB/T 4030.2-2013 | 页数:13页 | 格式:PDF

基本信息

标准号
JB/T 4030.2-2000
标准类型
行业标准-机械
标准状态
废止
中国标准分类号(CCS)
-
国际标准分类号(ICS)
-
发布日期
2000-04-24
实施日期
2000-10-01
发布单位/组织
国家机械工业局
归口单位
-
适用范围
-

研制信息

起草单位:
起草人:
出版信息:
页数:13页 | 字数:- | 开本: -

内容描述

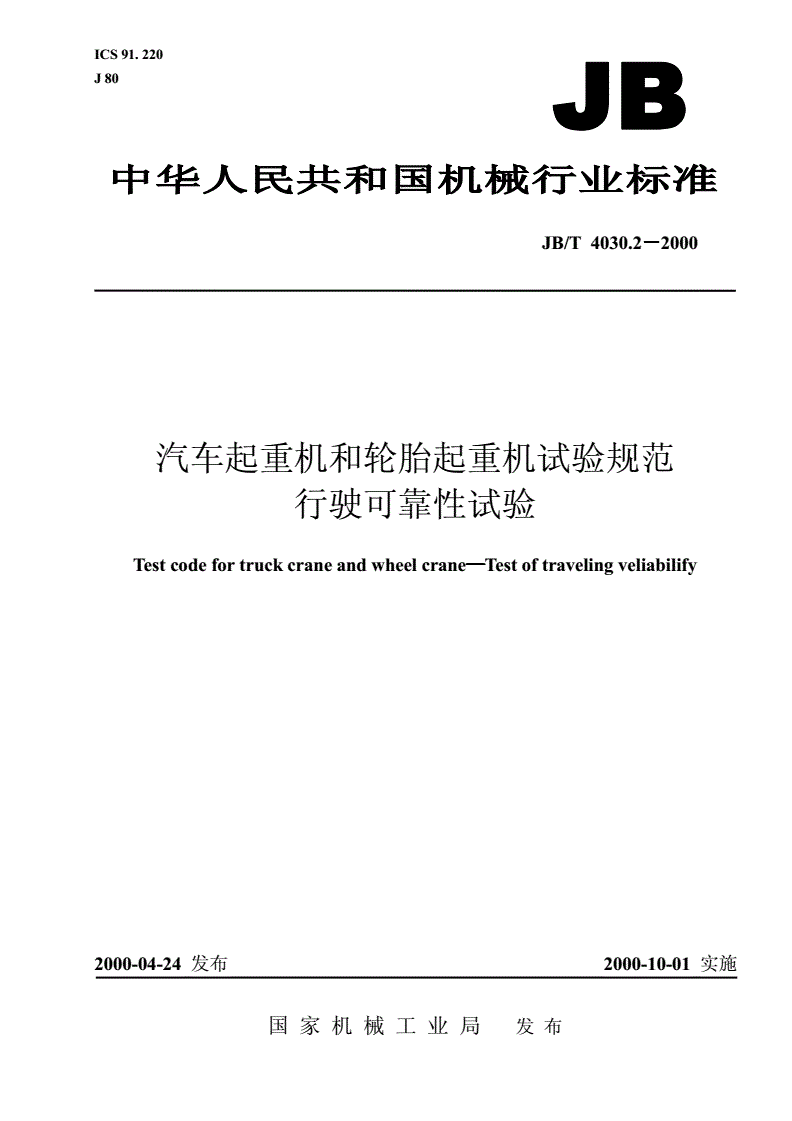

ICS91.220

J80

JB/T4030.2000---2

汽车起重机和轮胎起重机试验规范

行驶可靠性试验

Testcodefortruckcraneandwheelcrane———Testoftravelingveliabilify

2000-04-24发布2000-10-01实施

国家机械工业局发布

JB/T4030.2----2000

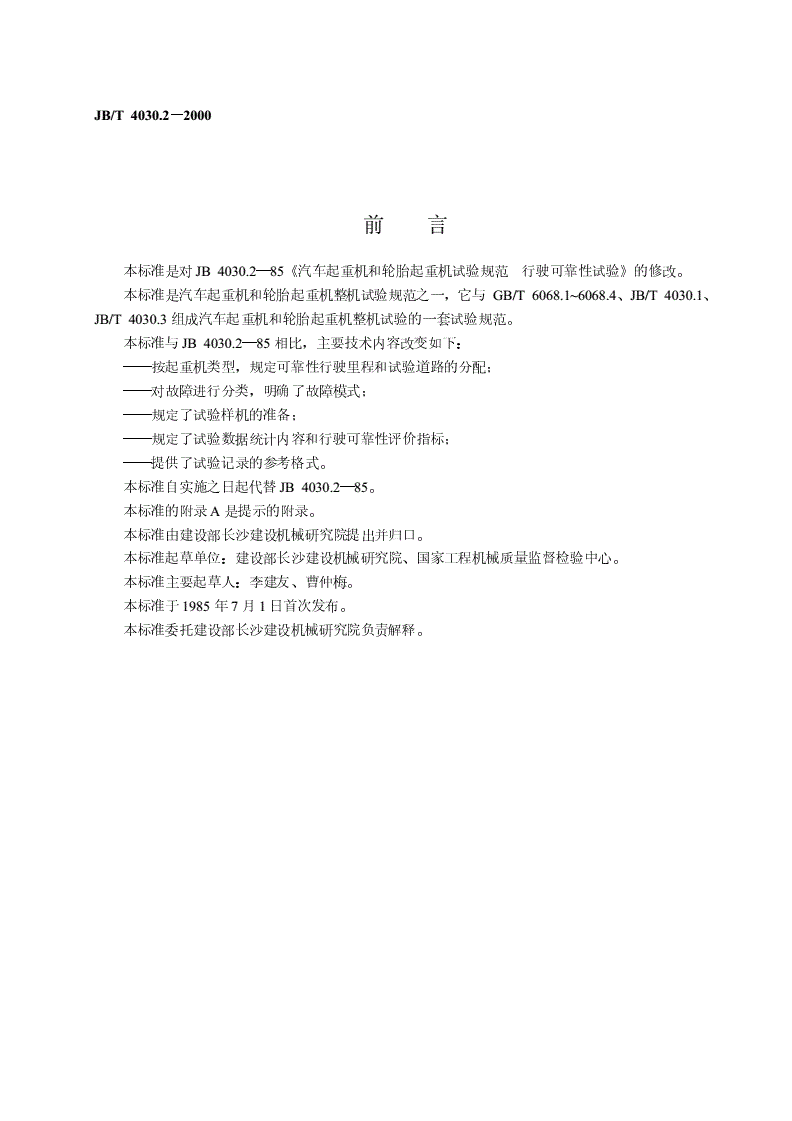

前言

本标准是对JB4030.2—85《汽车起重机和轮胎起重机试验规范行驶可靠性试验》的修改。

本标准是汽车起重机和轮胎起重机整机试验规范之一,它与GB/T6068.1~6068.4、JB/T4030.1、

JB/T4030.3组成汽车起重机和轮胎起重机整机试验的一套试验规范。

本标准与JB4030.2—85相比,主要技术内容改变如下:

——按起重机类型,规定可靠性行驶里程和试验道路的分配;

——对故障进行分类,明确了故障模式;

——规定了试验样机的准备;

——规定了试验数据统计内容和行驶可靠性评价指标;

——提供了试验记录的参考格式。

本标准自实施之日起代替JB4030.2—85。

本标准的附录A是提示的附录。

本标准由建设部长沙建设机械研究院提出并归口。

本标准起草单位:建设部长沙建设机械研究院、国家工程机械质量监督检验中心。

本标准主要起草人:李建友、曹仲梅。

本标准于1985年7月1日首次发布。

本标准委托建设部长沙建设机械研究院负责解释。

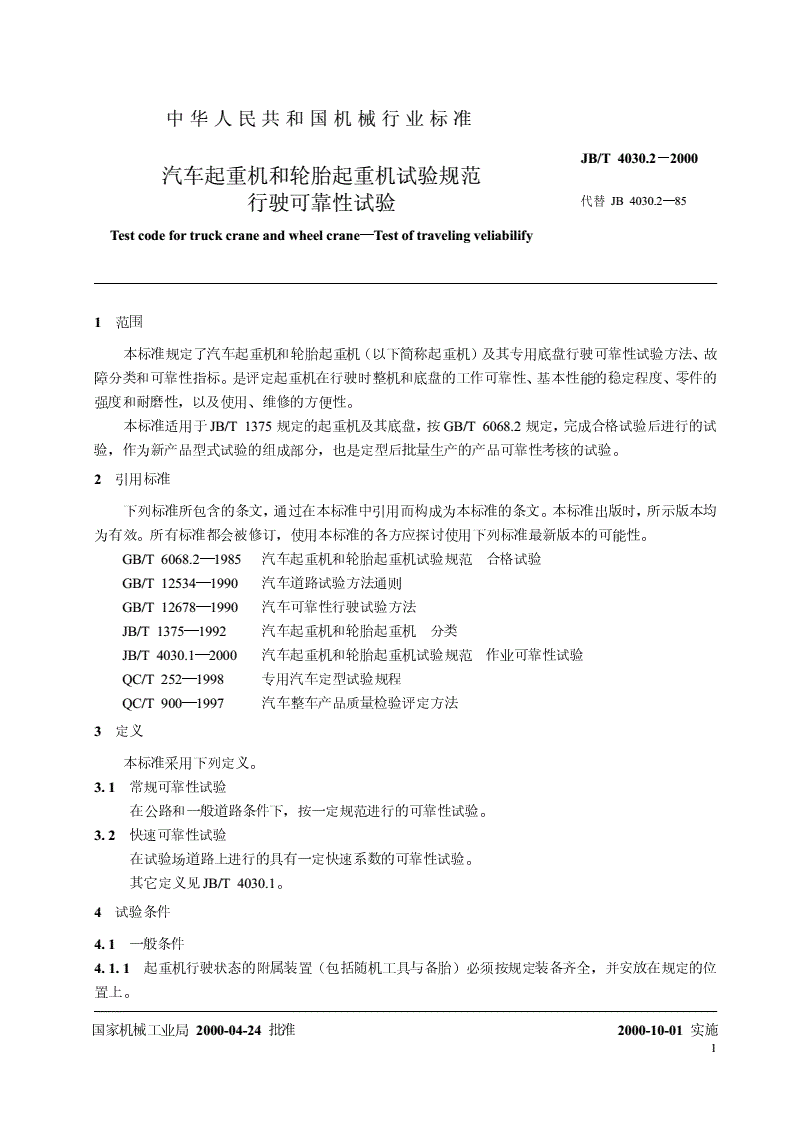

中华人民共和国机械行业标准

JB/T4030.2----2000

汽车起重机和轮胎起重机试验规范

行驶可靠性试验代替JB4030.2—85

Testcodefortruckcraneandwheelcrane————Testoftravelingveliabilify

1范围

本标准规定了汽车起重机和轮胎起重机(以下简称起重机)及其专用底盘行驶可靠性试验方法、故

障分类和可靠性指标。是评定起重机在行驶时整机和底盘的工作可靠性、基本性能的稳定程度、零件的

强度和耐磨性,以及使用、维修的方便性。

本标准适用于JB/T1375规定的起重机及其底盘,按GB/T6068.2规定,完成合格试验后进行的试

验,作为新产品型式试验的组成部分,也是定型后批量生产的产品可靠性考核的试验。

2引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均

为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T6068.2—1985汽车起重机和轮胎起重机试验规范合格试验

GB/T12534—1990汽车道路试验方法通则

GB/T12678—1990汽车可靠性行驶试验方法

JB/T1375—1992汽车起重机和轮胎起重机分类

JB/T4030.1—2000汽车起重机和轮胎起重机试验规范作业可靠性试验

QC/T252—1998专用汽车定型试验规程

QC/T900—1997汽车整车产品质量检验评定方法

3定义

本标准采用下列定义。

3.1常规可靠性试验

在公路和一般道路条件下,按一定规范进行的可靠性试验。

3.2快速可靠性试验

在试验场道路上进行的具有一定快速系数的可靠性试验。

其它定义见JB/T4030.1。

4试验条件

4.1一般条件

4.1.1起重机行驶状态的附属装置(包括随机工具与备胎)必须按规定装备齐全,并安放在规定的位

置上。

国家机械工业局2000-04-24批准2000-10-01实施

1

JB/T4030.2----2000

4.1.2使用的燃油和润滑油的牌号应符合该起重机技术文件或现行国家标准的规定。试验前应对燃油

和润滑油进行检验。

4.1.3轮胎气压应符合该起重机技术文件的规定,其冷气压误差不超过±10kPa。

4.1.4严禁发动机未经预热就起步行驶。

4.2气象条件

一般应选择多种气象条件进行试验,特殊地区使用的起重机应在相应的特殊气象条件下进行相应的

试验。但高速路上行驶试验应是无雨无雾天气。性能复试的气象条件应按GB/T12534的规定。

4.3试验道路

4.3.1平原公路

路面平整度为C级或C级以上的平原微丘公路,最大坡度小于5%,路面宽阔平直,视野良好,起

重机能持续以较高车速行驶距离大于50km。

4.3.2山路

平均坡度大于4%,最大坡度不小于8%,连续坡长大于3km,越野起重机选择最大坡度为15%的

山路。

4.3.3坏路

路基坚实,路面凹凸不平的道路。有明显的搓板波、鱼鳞坑等。路面不平度为E级或E级以下,

试验车在这种路面上行驶时,应受到较强的振动和扭曲负荷,但不应有太大的冲击。

4.3.4无路地段

很少有车辆行驶的荒野地区,例如:砂地、耕地、草地、水滩、冰雪地或坦克行走后而形成的土路

等。

4.4试验场地

额定起重量小于25t的汽车起重机的行驶可靠性试验,可进行常规可靠性试验或试验场快速可靠

性试验。当可靠性试验里程不少于8000km时,应进行试验场快速可靠性试验。

额定起重量大于25t且年产量小于100台的起重机的可靠性试验可进行常规可靠性试验。

4.5底盘载荷

行驶试验时应装上起重机行驶状态的工作装置。在条件不具备的情况下,可用模拟载荷代替。装载

质量应为企业标准规定的最大装载质量或使试验车处于企业标准规定的最大总质量状态。

5试验样机的准备

试验样机按JB/T4030.1—2000中4.3的规定。

试验样机准备应符合QC/T252—1998中4.1、4.2规定。

5.1起重机的驾驶与保养

试验样机的驾驶与技术保养应按该产品使用说明书的规定进行。

5.2磨合行驶

根据试验要求,对试验样机应先进行一定里程的磨合行驶,具体要求按产品使用说明书的规定。

6试验要求

6.1试验里程及各种道路的里程分配

2

JB/T4030.2----2000

起重机可靠性行驶总里程及各种道路里程分配分别见表1和表2。

表1起重机行驶可靠性试验里程数

序号样机型式规格行驶可靠性试验里程数km

<50t30000

1新设计的汽车起重机专用底盘

≥50t10000

2更换主要总成的专用底盘按QC/T252—1998附录C规定

<50t15000

3选用已定型汽车三类底盘的汽车起重机

≥50t10000

4选用已定型汽车二类底盘,更换底盘5000

5汽车起重机整机,全地面起重机5000

<50t110ν(吊重行驶50)

6普通轮胎起重机

≥50t55ν(吊重行驶25)

<50t220ν(吊重行驶50)

7
