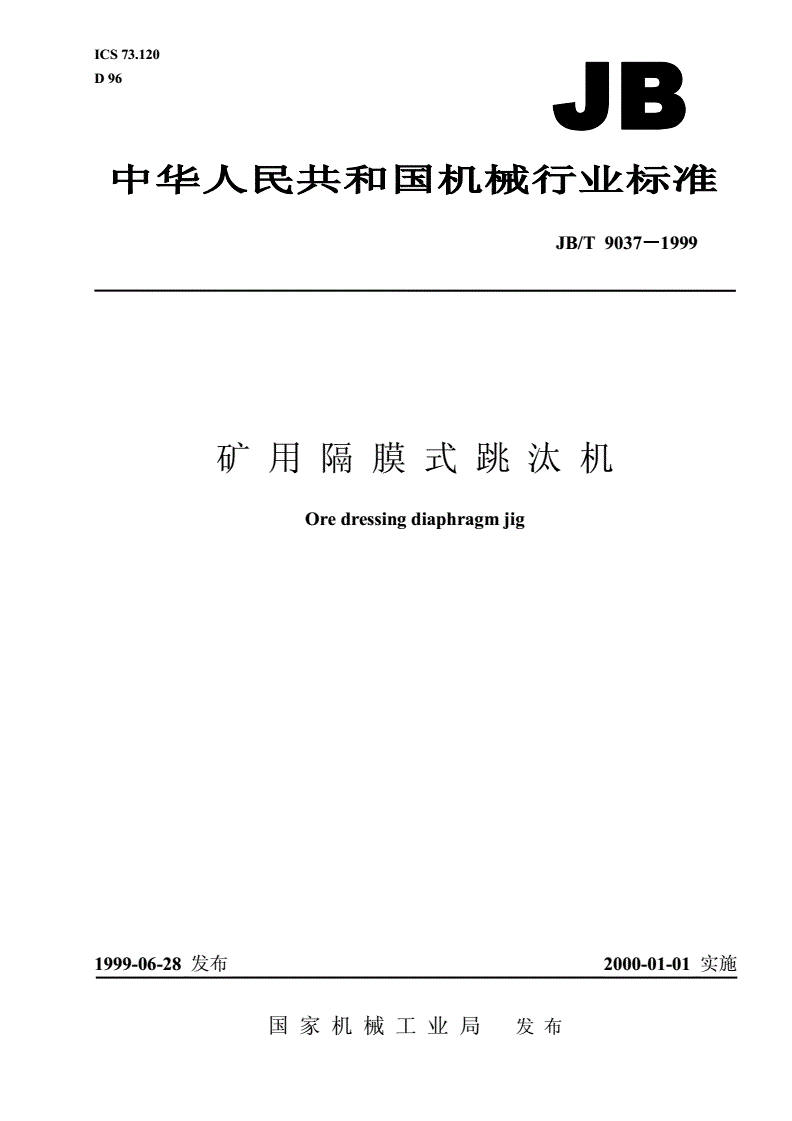

JB/T 9037-1999 矿用隔膜式跳汰机

ICS73.120

D96

JB/T9037999－－－1

矿用隔膜式跳汰机

Oredressingdiaphragmjig

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T9037－－－－1999

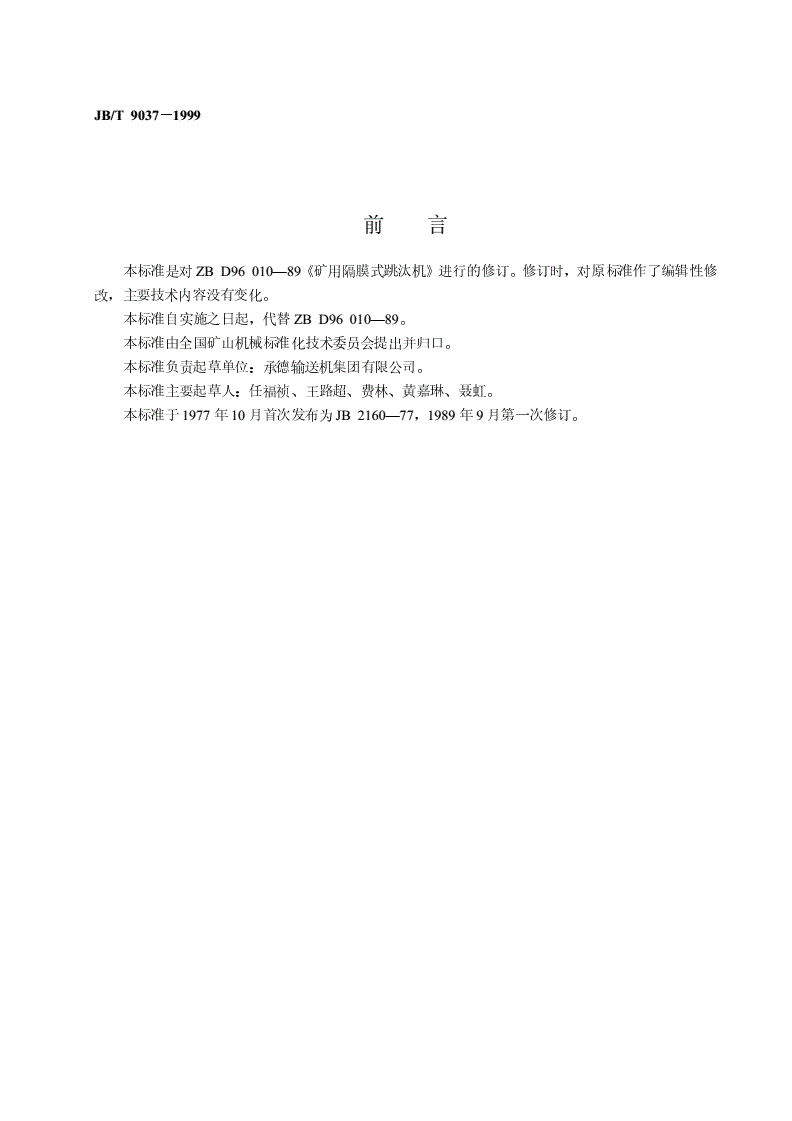

前言

本标准是对ZBD96010—89《矿用隔膜式跳汰机》进行的修订。修订时，对原标准作了编辑性修

改，主要技术内容没有变化。

本标准自实施之日起，代替ZBD96010—89。

本标准由全国矿山机械标准化技术委员会提出并归口。

本标准负责起草单位：承德输送机集团有限公司。

本标准主要起草人：任福祯、王路超、费林、黄嘉琳、聂虹。

本标准于1977年10月首次发布为JB2160—77，1989年9月第一次修订。

中华人民共和国机械行业标准

JB/T9037－－－－1999

矿用隔膜式跳汰机

代替ZBD96010—89

Oredressingdiaphragmjig

1范围

本标准规定了矿用隔膜式跳汰机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用

说明书、包装、运输及贮存。

本标准适用于矿用隔膜式跳汰机（以下简称跳汰机）。该机用于在水介质中重力选别黑色、有色和

稀有金属矿物。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T700—1988碳素结构钢

GB/T1720—1979漆膜附着力测定法

GB/T1764—1979漆膜厚度测定法

GB/T3768—1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GB/T6388—1986运输包装收发货标志

GB/T9969.1—1988工业产品使用说明书总则

GB/T13306—1991标牌

GB/T13384—1992机电产品包装通用技术条件

JB/T1604—1998矿山机械产品型号编制方法

3产品分类

3.1型式

3.1.1跳汰机按隔膜的配置位置分为下列三种型式：

a）旁动式；

b）下动式；

c）侧动式。

3.1.2跳汰机按传动机构的配置位置分为下列两种型式：

a）左式；

b）右式。

注：从给矿端看，传动机构在槽体左侧者为左式，反之为右式。

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T9037－－－－1999

3.1.3跳汰机跳汰室截面可制成下列两种型式：

a）梯形截面；

b）矩形截面。

3.2型号

跳汰机型号应符合JB/T1604的规定。型号表示方法为：

LTT

梯形截面跳汰室，矩形截面跳汰室不注

跳汰室总数

跳汰室长度，dm（取整数）

跳汰室宽度（梯形跳汰室用给矿端和排

矿端宽度表示），dm（取整数）
