DB32/T 4077.3-2021 矿山生态修复工程技术规程 第3部分：施工与监理

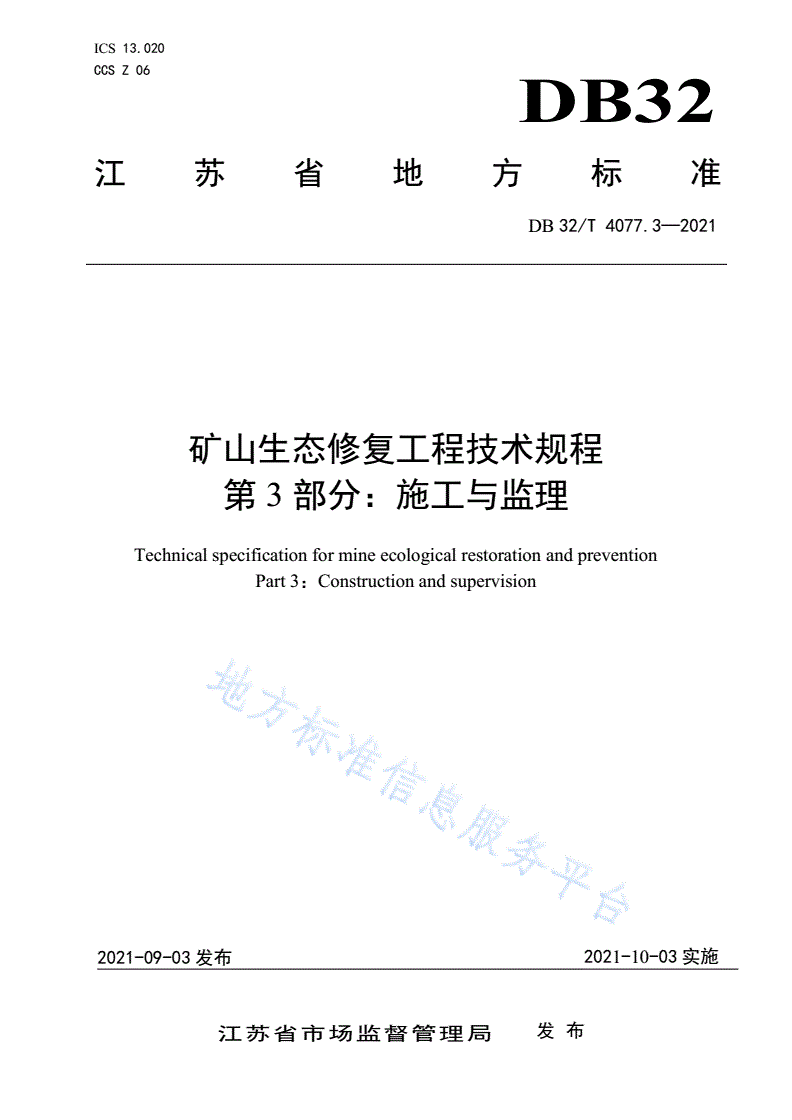

ICS13.020

CCSZ06

DB32

江苏省地方标准

DB32/T4077.3—2021

矿山生态修复工程技术规程

第3部分：施工与监理

Technicalspecificationformineecologicalrestorationandprevention

Part3：Constructionandsupervision

2021-09-03发布2021-10-03实施

江苏省市场监督管理局发布

DB32/T4077.3-2021

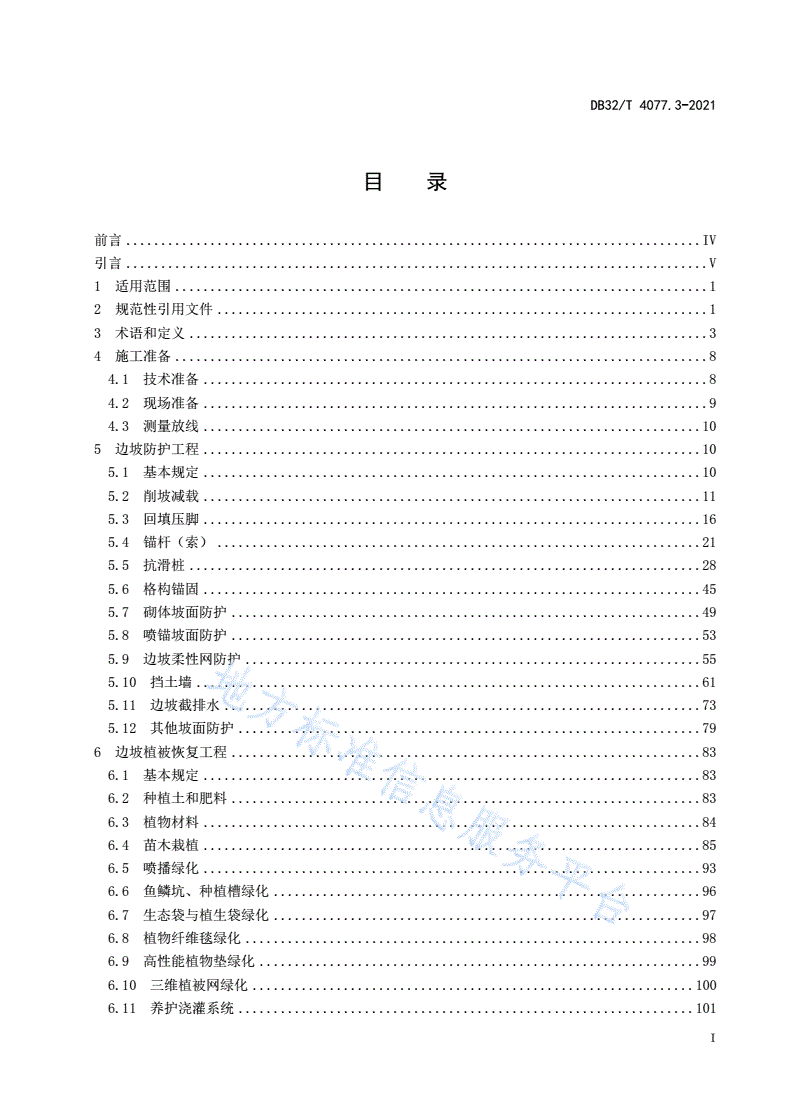

目录

前言..................................................................................IV

引言...................................................................................V

1适用范围............................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................3

4施工准备............................................................................8

4.1技术准备........................................................................8

4.2现场准备........................................................................9

4.3测量放线.......................................................................10

5边坡防护工程.......................................................................10

5.1基本规定.......................................................................10

5.2削坡减载.......................................................................11

5.3回填压脚.......................................................................16

5.4锚杆（索）.....................................................................21

5.5抗滑桩.........................................................................28

5.6格构锚固.......................................................................45

5.7砌体坡面防护...................................................................49

5.8喷锚坡面防护...................................................................53

5.9边坡柔性网防护.................................................................55

5.10挡土墙........................................................................61

5.11边坡截排水....................................................................73

5.12其他坡面防护..................................................................79

6边坡植被恢复工程...................................................................83

6.1基本规定.......................................................................83

6.2种植土和肥料...................................................................83

6.3植物材料.......................................................................84

6.4苗木栽植.......................................................................85

6.5喷播绿化.......................................................................93

6.6鱼鳞坑、种植槽绿化.............................................................96

6.7生态袋与植生袋绿化.............................................................97

6.8植物纤维毯绿化.................................................................98

6.9高性能植物垫绿化...............................................................99

6.10三维植被网绿化...............................................................100

6.11养护浇灌系统.................................................................101

I

DB32/T4077.3-2021

7采空塌陷治理工程..................................................................101

7.1灌注充填法....................................................................101

7.2开挖回填法....................................................................106

7.3砌筑支撑法....................................................................108

7.4桩基穿（跨）越法..............................................................109

7.5井下巷道加固法................................................................110

8矿山废弃地整治与土地复垦工程......................................................110

8.1地形整治......................................................................110

8.2土地整治......................................................................113

8.3土地复垦......................................................................115

8.4矿山废弃地植被恢复............................................................120

9工程安全..........................................................................120

9.1基本规定......................................................................120

9.2施工准备安全技术..............................................................122

9.3通用作业安全技术..............................................................123

9.4主要分部分项工程安全技术......................................................128

9.5地质灾害隐患区施工安全技术....................................................139

9.6特殊季节与环境施工安全技术....................................................140

9.7施工安全监测..................................................................141

10生态环境保护.....................................................................141

10.1基本规定.....................................................................141

10.2生态空间保护.................................................................142

10.3噪声污染防治.................................................................144

10.4振动污染防治.................................................................144

10.5水污染防治...................................................................145

10.6大气污染防治.................................................................145

10.7固体废物污染防治.............................................................146

11工程维护与植被养护...............................................................147

11.1基本要求...................................................................147

11.2工程维护...................................................................147

11.3植被养护...................................................................151

11.4质量检验...................................................................153

12工程监理.........................................................................153

12.1监理组织与职责...............................................................153

12.2监理工作程序、方法和制度.....................................................159

12.3施工准备阶段监理.............................................................164

12.4施工实施阶段监理.............................................................171

12.5工程维护与养护监理...........................................................194

II

DB32/T4077.3-2021

12.6相关服务.....................................................................195

附录A（规范性）施工组织设计与工程安全专项方案编制................................196

附录B（资料性）分部分项工程质量控制要点..........................................207

附录C（资料性）回填压脚击实、碾压、抛投试验......................................236

附录D（规范性）锚杆（索）试验....................................................244

附录E（规范性）荷载分散型锚杆（索）张拉锁定......................................247

附录F（规范性）抗滑桩桩身完整性检测..............................................250

附录G（规范性）监理工作资料编制内容和要求........................................254

附录H（规范性）施工监理主要工作程序框图..........................................263

附录I（资料性）工程施工与监理表式................................................268

参考文献.............................................................................424

III

DB32/T4077.3-2021

前言

本文件按照GB/T1.l-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

DB32/T4077《矿山生态修复工程技术规程》共分为三个部分：

——第1部分：通则（DB32/T4077.1-2021）

——第2部分：调查勘查与设计（DB32/T4077.2-2021）

——第3部分：施工与监理（DB32/T4077.3-2021）

本部分为（DB32/T4077-2021）的第3部分。

本文件附录B、附录C、附录I为资料性附录，附录A、附录D、附录E、附录F、附录G、附录H

为规范性附录。

本文件由江苏省自然资源厅提出并归口。

本文件起草单位：江苏省山水生态环境建设工程有限公司、江苏省国土工程技术研究中心、南京大

学河海大学、南京林业大学。

本文件起草人：薛建、阎长虹、张发明、胡海波、朱晓勇、胡国长、杨晓华、卜永洪、高骏、程勇、

高玉良、王伟、王竑、朱斌、林晨、晋爱民、郑晓彦、郑杰、陈立敏、沈文斌、宋烨、高雪、刘自德、

董茂秋、孙京、杨玉怀、黄健秋。

IV

引言

为提高矿山生态修复工程施工与监理技术水平，保证工程质量、安全、进度和成本控制以及生态环

境与自然资源保护，规范工程管理，根据2019年4月江苏省市场监督管理局下发《江苏省市场监督管

理局关于下达2019年度第一批江苏省地方标准项目计划的通知》（苏市监标〔2019〕89号）的要求，

由江苏省自然资源厅组织，江苏省山水生态环境建设工程有限公司作为主编单位，会同江苏省国土工程

技术研究中心、南京大学、河海大学、南京林业大学组成编制组，经过广泛调查研究，认真总结矿山生

态修复工程施工与监理工作的实践经验和省内外相关工程技术标准，充分吸收了自然资源、水利、铁路、

公路、城建、规划、林业、市政等相关行业类似工程施工与监理经验和最新成果，在广泛征求工程建设

单位、施工单位、设计单位、监理单位、监测单位、高等院校、自然资源等行业主管部门及地方政府意

见的基础上，制定本文件。

矿山生态修复工程施工与监理应在不断总结工程施工与监理工作经验和研究成果的基础上，采用先

进成熟技术与新设备、新工艺、新材料，运用现代管理技术。矿山生态修复工程施工与监理除应符合本

文件外，还应符合国家现行有关工程施工与监理的法律法规、政策、强制性标准和技术规范。

V

DB32/T4077.3-2021

矿山生态修复工程技术规程

第3部分：施工与监理

1适用范围

本文件规定了矿山生态修复工程施工的施工准备、边坡防护工程、边坡植被恢复工程、采空塌陷治

理工程、矿山废弃地整治与土地复垦工程、工程安全、生态环境保护、工程养护与维护以及工程监理的

监理组织与职责、监理工作程序、方法和制度、施工准备阶段监理、施工实施阶段监理、工程维护与养

护监理、相关服务等工程技术要求。

本文件适用于江苏省行政区域内矿山生态修复工程的施工与监理。地质灾害防治、土地复垦、水土

保持、绿化种植、山水林田湖草修复等涉及与本文件相关工程施工与监理的，可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用

于本文件。

GB/T343一般用途低碳钢丝

GB614豆科草种子质量分级

GB/T700碳素结构钢

GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋

GB3095环境空气质量标准

GB3096声环境质量标准

GB3608高处作业分级

GB/T3609.1职业眼面部防护焊接防护第1部分：焊接防护具

GB5084农田灌溉水质标准

GB5725安全网

GB5749生活饮用水卫生标准

GB6067.1起重机械安全规程第一部分：总则

GB6095安全带

GB6142禾本科草种子质量分级

GB6722爆破安全规程

GB/T8918钢丝绳

GB8978污水综合排放标准

GB9448焊接与切割安全

GB10070城市区域环境振动标准

GB12523建筑施工场界环境噪声排放标准

GB14161矿山安全标志

1

DB32/T4077.3-2021

GB/T15063复混肥料（复合肥料）

GB15618土壤环境质量标准

GB15701焊接防护服

GB15831钢管脚手架扣件

GB16889生活垃圾填埋污染控制标准

GB18597危险废物贮存污染控制标准

GB18598危险废物填埋污染控制标准

GB/T18920城市污水再生利用城市杂用水水质

GB/T19001质量管理体系要求

GB19155高处作业吊篮

GB50003砌体结构设计规范

GB50010混凝土结构设计规范

GB50017钢结构设计规范

GB50026工程测量规范

GB/T50080普通混凝土拌合物性能试验方法标准

GB50086岩土锚杆与喷射混凝土支护工程技术规范

GB50119混凝土外加剂应用技术规范

GB50175露天煤矿工程质量验收规范

GB50201土方与爆破工程施工及验收规范

GB50202建筑地基基础工程施工质量验收规范

GB50203砌体结构工程施工质量验收规范

GB50204混凝土结构工程施工质量验收规范

GB/T50266工程岩体试验方法标准

GB/T50290土工合成材料应用技术规范

GB50319-2013建设工程监理规范

GB50330建筑边坡工程技术规范

GB/T50344建筑结构检测技术标准

GB50434生产建设项目水土流失防治标准

GB50496大体积混凝土施工规范

GB50666混凝土结构工程施工规范

GB50720建设工程施工现场消防安全技术规范

GB50778露天煤矿岩土工程勘察规范

GB50924砌体结构工程施工规范

CECS22岩土锚杆（索）技术规程

CJ/T340绿化种植土壤

CJJ82-2012园林绿化工程施工及验收规范CJJ82-2012

CJJ/T287-2018园林绿化养护标准

DZ/T0219滑坡防治工程设计与施工技术规范

DL/T5148水工建筑物水泥注浆施工技术规范

GJ106建筑基桩检测技术规范

HJ555化肥使用环境安全技术导则

HJ/T393防治城市扬尘污染技术规范

2

DB32/T4077.3-2021

JG/T3055基桩动测仪JGJ18钢筋焊接及验收规程

JGJ33建筑机械使用安全技术规程

JGJ46施工现场临时用电安全技术规范

JGJ52普通混凝土用砂、石质量及检验方法标准

JGJ55普通混凝土配合比设计规程

JGJ79建筑地基处理技术规范

JGJ80建筑施工高处作业安全技术规范

JGJ94建筑桩基技术规范

JGJ107钢筋机械连接技术规程

JGJ128建筑施工门式钢管脚手架安全技术规范

JGJ130建筑施工扣件式钢管脚手架安全技术规范

JGJ166建筑施工碗扣式钢管脚手架安全技术规范

JGJ180建筑施工土石方工程安全技术规范

JGJ276建筑施工起重吊装工程安全技术规范

JGJ/T98砌筑砂浆配合比设计规程

JT/T1108.3-2018公路路域植被恢复材料第3部分：植物纤维毯

JT/T1328-2020边坡柔性防护网系统

JTGD30公路路基设计规范

JTG/TD31采空区公路设计与施工技术细则

JTG/TD31-02公路软土地基路堤设计施工技术细则

JTG/TF50公路桥涵施工技术规范

LY/T1607造林作业设计规程

SL239堤坝工程施工质量评定与验收规程

SL703-2015灌溉与排水工程施工质量评定规程

TCT1048-2016耕作层土壤剥离利用技术

TD/T1036土地复垦质量控制标准

TD/T1041-2013土地整治工程质量检验与评定规程

YB/T4190工程用机编钢丝及组合体

YB/T5294一般用途低碳钢丝

3术语和定义

下列术语和定义适用于本文件。

3.1

技术交底technicaldisclosure

结合工程设计和有关技术标准、规范，由工程技术负责人向参与工程的管理与施工人员进行工程施

工技术性说明，使相关人员详细了解工程特点、施工方法与措施、工程质量控制等技术要求。

3.2

人工削坡(artificial)cutslope

采用人力及千斤顶、铁锹、十字镐、风镐、钢钎等简易机具进行边坡岩土体开挖或坡面浮土、危石

清除、平整、压实的工程措施。

3

DB32/T4077.3-2021

3.3

机械削坡mechanicalcutslope

采用挖掘机、推土机、铲运机等施工机械进行边坡岩土体开挖或坡面浮土、危石清除、平整、压实

的工程措施。

3.4

坡面整形reshapingslopesurface

清除坡表松散、不稳定岩土体，保持坡面平顺、密实的工程措施。

3.5

土石方处置earthworkdisposal

将削坡减载和场地开挖平整过程中产生的土石方运输至指定场地，安全堆放或进行资源化综合利用

的处置措施。

3.6

土体压脚backfillsoilatthetoeofslope或backfillsoiltoeweight

在不稳定边坡下部（如滑坡剪出口或阻滑段），通过土体堆填压实，增强不稳定边坡（如崩滑、滑

坡等）的抗滑能力，提高边坡稳定性的工程措施。

3.7

石笼压脚stonecagetoeweight或stonecageatthetoeofslope

在不稳定边坡下部（如滑坡剪出口或阻滑段），通过石笼堆砌压脚，增强不稳定边坡（如崩滑、滑

坡等）的抗滑能力，提高其稳定性的工程措施。

3.8

抛石压脚rubble-moundtoeweight或riprapatthetoeofslope

在不稳定边坡下部（如滑坡剪出口或阻滑段）水体淹没区域，通过抛投块石堆填压脚，增强不稳定

边坡（如崩滑、滑坡等）的抗滑能力，提高其稳定性的工程措施。

3.9

抛投试验dumpingtest或throwingtest

用流速仪和回声仪测量抛石区的水流流速和水深，并对试抛投块石称重，量测出石块的落距，绘制

相关曲线，推算相关参数的试验。

3.10

抛投定位dumpingpositioning

采用全球定位系统，建立水中浮标，埋设坚固地锚，用以锚固船体的方法。

3.11

砌石护坡stonepitching

在坡面上采用块石铺砌以保护坡面安全稳定的工程措施。

3.12

预制砌块护坡precastblockpitching

在坡面上采用预制砌块铺砌以保护坡面安全稳定的工程措施。

4

DB32/T4077.3-2021

3.13

施工监测constructionmonitoring

施工期间，对地表和地下一定深度范围内的岩土体及其相关建（构）筑物的位移、沉降、隆起、倾

斜、挠度、裂缝等变化情况，采取的周期性或实时的测量工作。

3.14

施工应急预案constructionemergencyresponseplan

在辨识和评估潜在危险、事故类型、发生可能性及发生过程、事故后果及影响程度的基础上，针对

施工过程中突发事故可能造成的危害，事先制订的组织响应、物资准备、抢险救灾措施等方案。

3.15

锁定荷载lockingload

在锚杆（索）张拉作业完成时，作用于锚头的荷载，即为对锚杆（索）的预加力。

3.16

人工挖孔桩manualexcavationpile

由人工挖掘形成桩孔并护壁，在其内放置钢筋笼、浇筑混凝土而成的工程桩或抗滑桩。

3.17

锁口圈梁lockingshaft

为避免人工挖孔桩等开挖过程中的土石落入、孔口垮塌及地表水灌入，在孔口设置的钢筋混凝土防

护结构。

3.18

护壁protectionofholewall

为防止挖孔桩孔壁变形及坍塌，保持孔壁稳定及阻隔地下水，沿孔壁逐段开挖浇筑形成的钢筋混凝

土围护结构。

3.19

微型桩micropile

桩径小于400mm，长细比大于30，采用钻孔、配筋（或型钢）、压力注浆等施工工艺的灌注桩。

3.20

干拌法喷射混凝土drymixshotcrete

将胶凝料、骨料等按一定比例拌制的混合料装入喷射机，用压缩空气输送至喷嘴，与压力水混合后

喷射至受喷面（边坡表面）所形成的混凝土保护层。

3.21

湿拌法喷射混凝土wetmixshotcrete

将胶凝料、骨料和水按一定比例拌制的混合料装人喷射机，并输送至喷嘴处，用压缩空气将混合料

喷射至受喷面（边坡表面）上所形成的混凝土保护层。

3.22

下行式注浆downwardgrouting

针对多层采空区或地质条件特别复杂、地层破碎的单层采空区，采用自上而下分层或分段交替进行

5

DB32/T4077.3-2021

的钻孔与注浆作业。

3.23

全段上行式注浆wholesectionupwardgrouting

即钻孔钻至设计深度，一次性灌注全孔段，可用于单层采空区注浆。

3.24

分段上行式注浆sectionalupwardgrouting

钻孔一次钻至设计深度，自下而上分段依次进行注浆作业。此方法可用于多层采空区，或地质条件

复杂、地层破碎的单层采空区。

3.25

检验inspection

对被检验项目的特征、性能进行量测、检查、试验等，并将结果与标准规定的要求进行比较，以确

定被检验项目性能或质量是否合格的活动。

3.26

进场检验siteinspection

对进入施工现场的原材料、植物材料、种植土、中间产品、设备及器具，按相关标准要求进行检验，

并对其质量、规格及型号等是否符合设计及相关规范要求做出确认的活动。

3.27

见证检验evidentialtesting

施工单位在工程监理或建设单位的见证下，按照有关规定从施工现场随机抽取试样，送至具备相应

资质的检测机构进行检验的活动。

3.28

复验repeattesting

按相同的生产条件或规定的方式汇总供抽样检验用的，由一定数量样本组成的检验体。

3.29

工程施工质量验收acceptanceofconstructionquality

在施工单位自检合格的基础上，由工程质量验收责任方组织，工程建设相关单位参加，对检验批、

分项、分部、单位工程及其隐蔽工程的质量进行抽样检验，对技术文件进行审核，并根据设计文件和相

关标准，以书面形式对工程质量是否达到合格做出确认。

3.30

主控项目dominantitem

工程中对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。

3.31

一般项目generalitem

除主控项目以外的检验项目。

6

DB32/T4077.3-2021

3.32

观感质量qualityofappearance

通过观察和必要的测试反映的工程外在质量和功能状态。

3.33

返修repair

对施工质量不符合规定的部位采取的整修等措施。

3.34

返工rework

对施工质量不符合规定的部位采取的更换、重新制作、重新施工等措施。

3.35

工程监理projectsupervision

根据法律法规、技术标准、勘查设计及合同文件，在施工阶段对工程质量、进度、安全造价以及环

境保护、水土保持、自然资源保护等进行控制；对合同、信息进行管理；对工程相关方的关系进行协调；

履行工程管理法定职责的服务活动。

3.36

监理项目部projectsupervisiondepartment

监理单位派驻工程负责履行工程监理合同的组织机构。

3.37

监理规划projectsupervisionplanning

由总监理工程师主持编制，经监理单位技术负责人批准，指导监理项目部开展监理工作的文件。

3.38

监理实施细则detailedrulesforprojectsupervision

由专业监理工程师根据监理规划编写，经总监理工程师批准，用于指导工程项目中某一专业或某一

方面监理工作的操作性文件。

3.39

监理日志supervisionlog

监理项目部指定专业监理工程师针对工程施工逐日填写的监理工作记录。

3.40

监理月报monthlysupervisionreport

监理项目部每月向建设单位或行政主管部门提交的工程监理工作及工程实施情况等分析总结报告。

3.41

监理文件资料projectsupervisiondocument&data

工程监理单位在履行工程监理合同过程中形成或获取的，以一定形式记录、保存的文件资料。

3.42

工程变更engineeringchange

7

DB32/T4077.3-2021

在施工过程中，按照规定程序对部分或全部工程在工程位置、材料、工艺、功能、构造、尺寸、技

术指标、工程数量及施工方法等方面做出的改变。

3.43

工地例会regularsitemeeting

在施工过程中，由监理项目部主持，针对工程质量、造价、进度、安全、环境、资源、合同管理等

事宜定期召开的，由工程参建及有关单位参加的会议。

3.44

临时延期批准approvaloftemporaryextension

当发生非施工单位原因造成的持续性影响工期事件，总监理工程师经建设单位同意后做出的暂时

延长合同工期的批准。

3.45

最终延期批准approvalofextensionultimate

当发生非施工单位原因
