DB36/T 943.4-2017 中小型水利水电工程单元工程施工质量验收评定规程 第4部分：堤防工程

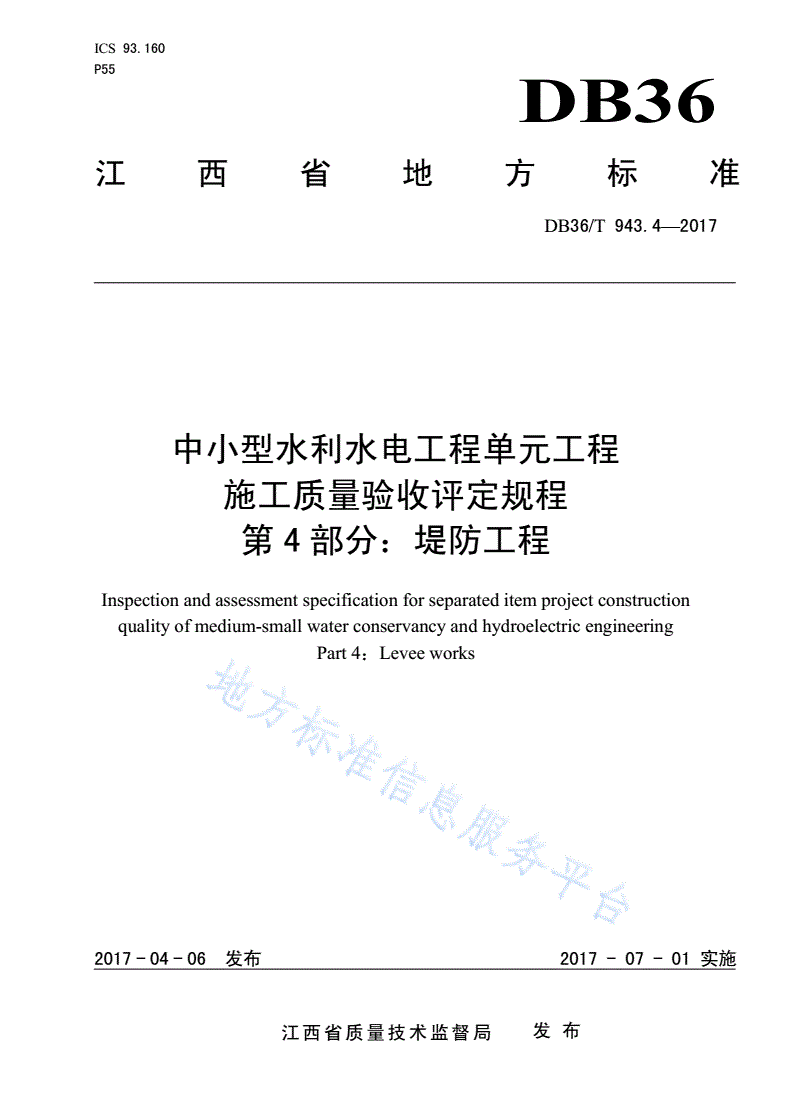

ICS93.160

P55

DB36

江西省地方标准

DB36/T943.4—2017

中小型水利水电工程单元工程

施工质量验收评定规程

第4部分：堤防工程

Inspectionandassessmentspecificationforseparateditemprojectconstruction

qualityofmedium-smallwaterconservancyandhydroelectricengineering

Part4：Leveeworks

2017-04-06发布2017-07-01实施

江西省质量技术监督局发布

DB36/T943.4—2017

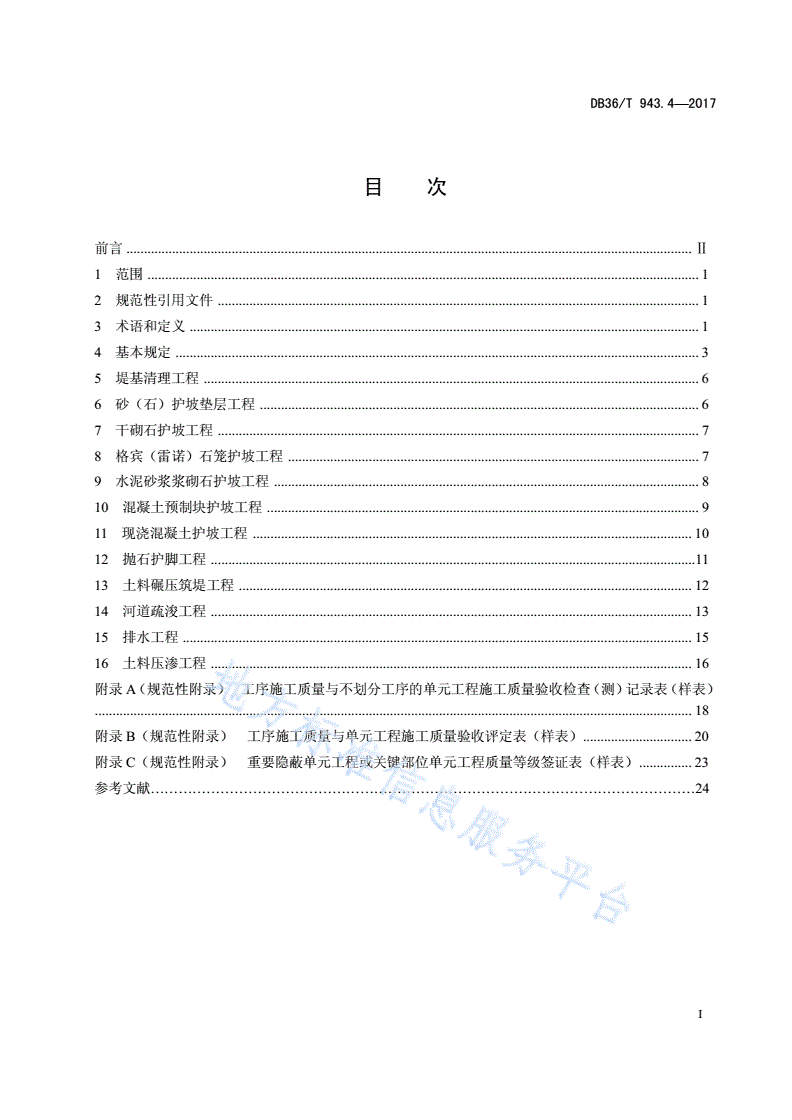

目次

前言.................................................................................................................................................................Ⅱ

1范围.............................................................................................................................................................1

2规范性引用文件.........................................................................................................................................1

3术语和定义.................................................................................................................................................1

4基本规定.....................................................................................................................................................3

5堤基清理工程.............................................................................................................................................6

6砂（石）护坡垫层工程.............................................................................................................................6

7干砌石护坡工程.........................................................................................................................................7

8格宾（雷诺）石笼护坡工程.....................................................................................................................7

9水泥砂浆浆砌石护坡工程.........................................................................................................................8

10混凝土预制块护坡工程...........................................................................................................................9

11现浇混凝土护坡工程.............................................................................................................................10

12抛石护脚工程..........................................................................................................................................11

13土料碾压筑堤工程.................................................................................................................................12

14河道疏浚工程.........................................................................................................................................13

15排水工程.................................................................................................................................................15

16土料压渗工程.........................................................................................................................................16

附录A（规范性附录）工序施工质量与不划分工序的单元工程施工质量验收检查（测）记录表（样表）

..........................................................................................................................................................................18

附录B（规范性附录）工序施工质量与单元工程施工质量验收评定表（样表）...............................20

附录C（规范性附录）重要隐蔽单元工程或关键部位单元工程质量等级签证表（样表）...............23

参考文献………………………24

I

DB36/T943.4—2017

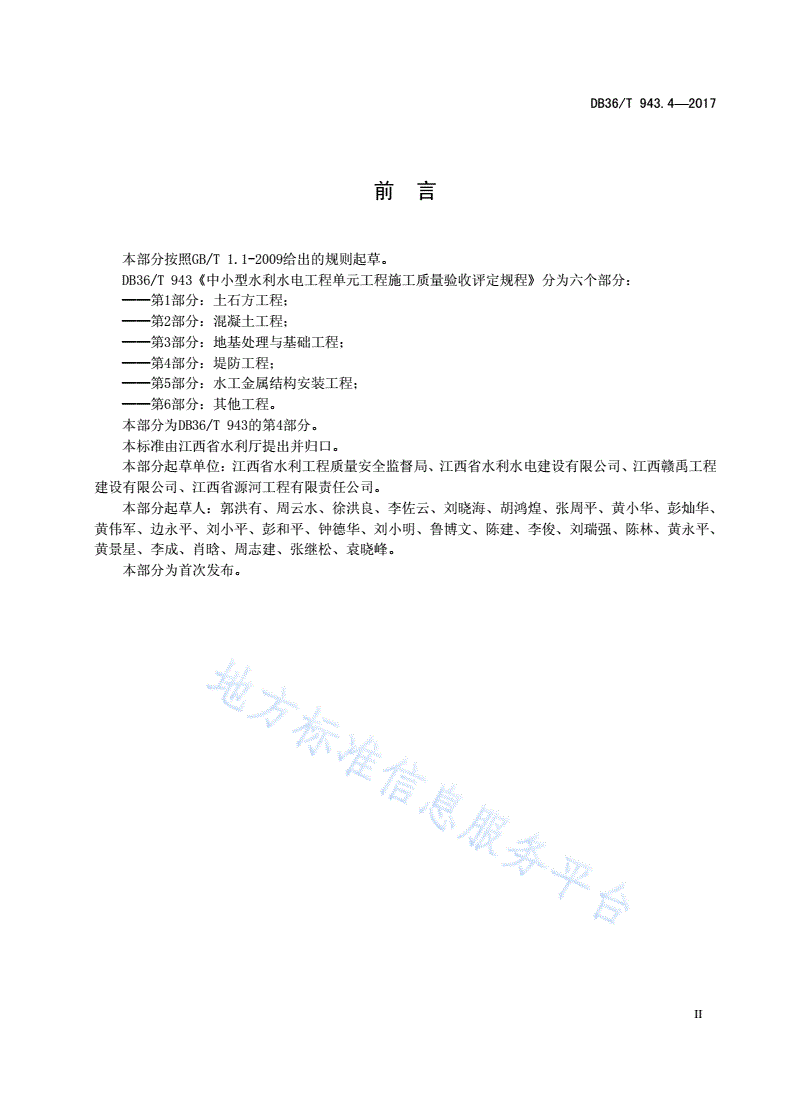

前言

本部分按照GB/T1.1-2009给出的规则起草。

DB36/T943《中小型水利水电工程单元工程施工质量验收评定规程》分为六个部分：

——第1部分：土石方工程；

——第2部分：混凝土工程；

——第3部分：地基处理与基础工程；

——第4部分：堤防工程；

——第5部分：水工金属结构安装工程；

——第6部分：其他工程。

本部分为DB36/T943的第4部分。

本标准由江西省水利厅提出并归口。

本部分起草单位：江西省水利工程质量安全监督局、江西省水利水电建设有限公司、江西赣禹工程

建设有限公司、江西省源河工程有限责任公司。

本部分起草人：郭洪有、周云水、徐洪良、李佐云、刘晓海、胡鸿煌、张周平、黄小华、彭灿华、

黄伟军、边永平、刘小平、彭和平、钟德华、刘小明、鲁博文、陈建、李俊、刘瑞强、陈林、黄永平、

黄景星、李成、肖晗、周志建、张继松、袁晓峰。

本部分为首次发布。

II

DB36/T943.4—2017

中小型水利水电工程单元工程施工质量验收评定规程

第4部分：堤防工程

1范围

本部分规定了单元工程划分的程序与方法、单元工程的类型、工序和单元工程施工质量标准、工序

和单元工程施工质量验收评定的程序与质量等级标准、评定资料要求等。

本部分适用于江西省3级、4级堤防工程单元工程施工质量验收评定，1级、2级堤防工程单元工程施

工质量验收评定执行部颁标准，5级堤防工程单元工程施工质量验收评定参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T11822-2008科学技术档案案卷构成的一般要求

SL260堤防工程施工规范

3术语和定义

下列术语和定义适用于本文件。

3.1

单元工程separateditemproject

依据建筑物设计结构、施工部署和质量考核要求，将分部工程划分为若干个层、块、区、段，每一

层、块、区、段为一个单元工程，通常是由若干个工序组成的综合体，是施工质量考核的基本单位。

3.2

关键部位单元工程separateditemprojectofcriticalposition

对工程安全、或效益、或功能有显著影响的单元工程。

3.3

重要隐蔽单元工程separateditemprojectofcrucialconcealment

主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐藏工程中，对工程安全或

功能有严重影响的单元工程。

3.4

主要建筑物maintructure

其失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄洪建筑物、输水建筑物、电站

厂房及泵站等。

1

DB36/T943.4—2017

3.5

工序workingprocedure

按施工的先后顺序将单元工程划分成的若干个具体施工过程或施工步骤。对单元工程质量影响较大

的工序称为主要工序。

3.6

主控项目dominantitem

对单元工程的功能起决定作用或对安全、卫生、环境保护有重大影响的检验项目。

3.7

一般项目generalitem

除主控项目以外的检验项目。

3.8

中间产品intermediateprocduct

工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆拌和物、混凝土预制构件等土建类工程的

成品及半成品。

3.9

见证取样evidentialtesting

在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质

量检测单位所进行的检测。

3.10

平行检测paralleltest

监理单位按照有关规定或监理合同的约定，在施工单位自检的基础上，按照一定的比例独立取样，

送项目法人委托或认可的具有水利工程质量检测资质的检测单位进行检测试验的活动。

3.11

跟踪检测trackingtest

监理单位按照有关规定或监理合同的约定，在施工单位实施试验（检测）取样时，监理人员应按照

一定的比例监督施工单位取样、送样以及试样标识和记录，并与施工单位送样人共同在送样记录上签字

的活动。

3.12

质量事故accidentduetopoorquality

在水利水电工程建设过程中，由于建设管理、监理、勘测、设计、咨询、施工、材料、设备等原因

造成工程质量不符合国家和行业相关标准以及合同约定的质量标准，影响工程使用寿命和对工程安全运

行造成隐患和危害的事件。

3.13

2

DB36/T943.4—2017

质量缺陷defectofconstructionalquality

对工程质量有影响，但小于一般质量事故的质量问题。

4基本规定

4.1一般要求

4.1.1单元工程划分应符合下列要求：

a)质量监督机构确认工程项目划分后，项目法人（或委托监理单位）应组织监理、设计、施工等

单位，根据本部分的规定，共同划分单元工程。

b)项目法人在分部工程开工前，应将单元工程划分结果（划分表及说明）书面报送质量监督机构

备案。

c)工程实施过程中，因单位工程、分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分

发生变化时，项目法人（或委托监理单位）应组织监理、设计、施工等单位，按4.1.1a）和

b）的要求，及时调整单元工程划分，并将调整后的单元工程划分结果（划分表及说明）重新

书面报送质量监督机构备案。

4.1.2单元工程按工序划分情况，分为划分工序单元工程和不划分工序单元工程。

a)划分工序单元工程应先进行工序施工质量验收评定。在工序施工质量验收评定合格和施工项目

实体质量检验合格的基础上，进行单元工程施工质量验收评定。

b)不划分工序单元工程的施工质量验收评定，在单元工程中所包含的检验项目检验合格和施工项

目实体质量检验合格的基础上进行。

4.1.3检验项目应分为主控项目和一般项目。

4.1.4工序和单元工程施工质量等各类项目的检验，应采用随机布点和现场监理工程师现场指定区位

相结合的方式进行。检验方法及数量应符合本部分和相关标准的规定。

4.1.5工序施工质量验收检查（测）记录表、不划分工序的单元工程施工质量验收检查（测）记录表、

工序施工质量验收评定表、单元工程施工质量验收评定表及备查资料的制备应由施工单位负责，其规格

采用A4（210mm×297mm）国际纸张标准。档案装订页边距应符合GB/T11822-2008附录A中图A.3的

要求，即纵向页面档案的左边距或横向页面档案的上边距为2.5cm。

4.2工序施工质量验收评定

4.2.1单元工程中的工序分为主要工序和一般工序。主要工序和一般工序的划分应按本部分的规定执

行。

4.2.2工序施工质量验收评定应具备下列条件：

a)工序中所有施工项目（或施工内容）已完成，现场具备验收条件。

b)工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.2.3工序施工质量验收评定应按下列程序进行：

a)施工单位应首先对已经完成的工序施工质量按4.2.4a）1）的要求进行自检，并做好检查（测）

记录（附录A）。

b)施工单位自检合格后，应填写工序施工质量验收评定表（附录B），专职质检员履行相应签认

手续后，向监理单位申请复核。

c)监理单位收到申请后，应在4h内进行复核。复核包括下列内容：

1)核查施工单位报验资料是否真实、齐全、准确、清晰。

3

DB36/T943.4—2017

2)结合平行检测和跟踪检测记录等，复核工序施工质量检验项目是否符合本部分的要求。

3)在施工单位提交的工序施工质量验收评定表中填写复核记录，并签署工序施工质量验收评

定复核意见，核定工序施工质量等级，现场监理工程师履行相应签认手续。

4.2.4工序施工质量验收评定应包括下列资料：

a)施工单位报验时，应提交下列资料：

1)各班（组）的初检记录、施工队复检记录、施工项目部专职质检员终检记录。

2)工序中各施工质量检验项目的检验记录。

3)施工中的见证取样及记录。

4)施工单位自检完成后，填写的工序施工质量验收评定表。

b)监理单位应提交下列资料：

1)监理单位对工序中施工质量检验项目的平行检测记录。

2)现场监理工程师签署质量复核意见的工序施工质量验收评定表。

4.2.5工序施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：

a)合格等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

b)优良等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

4.3单元工程施工质量验收评定

4.3.1单元工程施工质量验收评定应具备下列条件：

a)单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。

b)已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意

见。

4.3.2单元工程施工质量验收评定应按下列程序进行：

a)施工单位应首先对已经完成的单元工程施工质量进行自检，并填写检查（测）记录（附录A）。

b)施工单位自检合格后，应填写单元工程施工质量验收评定表（附录B），向监理单位申请复核。

c)监理单位收到申请后，应在8h内进行复核。复核应包括下列内容：

1)核查施工单位报验资料是否真实、齐全、准确、清晰。

2)对照施工图纸及施工技术要求，结合平行检测和跟踪检测记录等，复核单元工程质量是否

达到本部分的要求。

3)检查已完单元工程遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表

中填写复核记录，并签署单元工程施工质量验收评定复核意见，核定单元工程施工质量等

级，现场监理工程师履行相应签认手续。

4)对验收中发现的问题提出处理意见。

d)重要隐蔽单元工程或关键部位单元工程施工质量经施工单位自评合格、监理单位抽检后，项目

法人（或委托监理单位）应组织监理、地勘、设计、施工等单位组成重要隐蔽单元工程或关键

4

DB36/T943.4—2017

部位单元工程施工质量联合验收评定小组，对重要隐蔽单元工程或关键部位单元工程的施工质

量共同进行现场检查（测）验收、核定其质量等级量、签署重要隐蔽单元工程或关键部位单元

工程质量等级签证表（附录C）。在重要隐蔽单元工程或关键部位单元工程施工质量联合验收

前，项目法人（或委托监理单位）应提前通知质量监督机构，并将重要隐蔽单元工程或关键部

位单元工程质量等级签证表报送质量监督机构核备。

4.3.3单元工程施工质量验收评定应包括下列资料：

a)施工单位申请验收评定时，应提交下列资料：

1)单元工程中所含工序（或检验项目）验收评定的检验记录。

2)各项实体检验项目的检验记录。

3)施工中的见证取样记录。

4)施工单位自检完成后，填写的单元工程施工质量验收评定表。

b）监理单位应提交下列资料：

1)监理单位对单元工程施工质量的平行检测记录。

2)监理工程师签署质量复核意见的单元工程施工质量验收评定表。

4.3.4划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下

列规定：

a)合格等级标准应符合下列规定：

1)各工序施工质量验收评定应全部合格。

2)各项报验资料应符合本部分的要求。

b)优良等级标准应符合下列规定：

1)各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序的施

工质量应达到优良等级。

2)各项报验资料应符合本部分的要求。

4.3.5不划分工序单元工程施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合

下列规定：

a)合格等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

b)优良等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

4.3.6单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行验

收评定：

a)全部返工重做的，重新进行验收评定。

b)经加固补强并经设计和监理单位鉴定能达到设计要求的，其质量只能评定为合格。

c)处理后的单元工程部分质量指标仍未达到设计要求的，经原设计单位复核，项目法人及监理单

位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了建筑物外形尺

5

DB36/T943.4—2017

寸或造成工程永久缺陷的，项目法人、设计单位及监理单位确认能基本满足设计要求，其质量

可评定为合格，并按规定进行质量缺陷备案。

5堤基清理工程

5.1一般规定

单元工程划分：宜按堤轴线方向施工段长100m～500m划分为一个单元工程。

5.2堤基清理施工

堤基清理施工质量标准见表1。

表1基础清理施工质量标准

项次检验项目质量标准检验方法检验数量

堤基内每处、每层、每层超

主控按设计要求清理后回填、压

1坑、槽、沟、土工试验过400m2时每200m3取样

项目实，并符合相关要求

穴等处理1个

基面清理包括堤身、戗台、

铺盖、盖重、堤岸防护工程的

按施工段堤轴线长

1清理范围基面，其边界应在设计边线外量测

50m量测1次

0.3m～0.5m。老堤加高培厚的

一般清理尚应包括堤坡及堤顶等

项目堤基表层的淤泥、腐殖土、

2表层清理泥炭土、草皮、树根、建筑垃观察全面检查

圾等应清理干净

清除结合部表面杂物，并将

3结合部处理观察全面检查

结合部挖成台阶状

6砂（石）护坡垫层工程

6.1一般规定

单元工程划分：划分方法与护坡单元工程划分方法一致。

6.2砂（石）护坡垫层施工

砂（石）护坡垫层施工质量标准见表2。

表2砂（石）护坡垫层施工质量标准

项次检验项目质量标准检验方法检验数量

主控

1砂、石垫层厚度允许偏差为±15%设厚度量测每50m2检测1个点

项目

6

DB36/T943.4—2017

1垫层基表面平度符合设计要求量测每50m2检测1个点

一般

项目每10m轴线施工长度

2垫层基面坡度符合设计要求坡度尺量测

检测1个断面

7干砌石护坡工程

7.1一般规定

单元工程划分：宜按施工段长60m～100m划分为一个单元工程，丁坝、垛的护坡工程宜按每个坝、

垛划分为一个单元工程。

7.2干砌石护坡施工

干砌石护坡施工质量标准见表3。

表3干砌石护坡施工质量标准

项次检验项目质量标准检验方法检验数量

厚度小于50cm，允许偏差为±

主控

1护坡厚度5cm；厚度大于50cm，允许偏差量测每100㎡测1次

项目

为±10%

沿护坡长度方向每

1砌石坡度不陡于设计坡度量测

20m检查1处

石块稳固、无松动，无宽度在

沿护坡长度方向每

2砌筑质量1.5cm以上、长度在50cm以上的检查

20m检查1㎡

一般

连续缝

项目

坡面平整

3允许偏差为±8cm量测每100㎡测1次

度

除腹石和嵌缝石外，面石用料沿护坡长度方向每

4石料块重量测

符合设计要求20m检查1㎡

8
