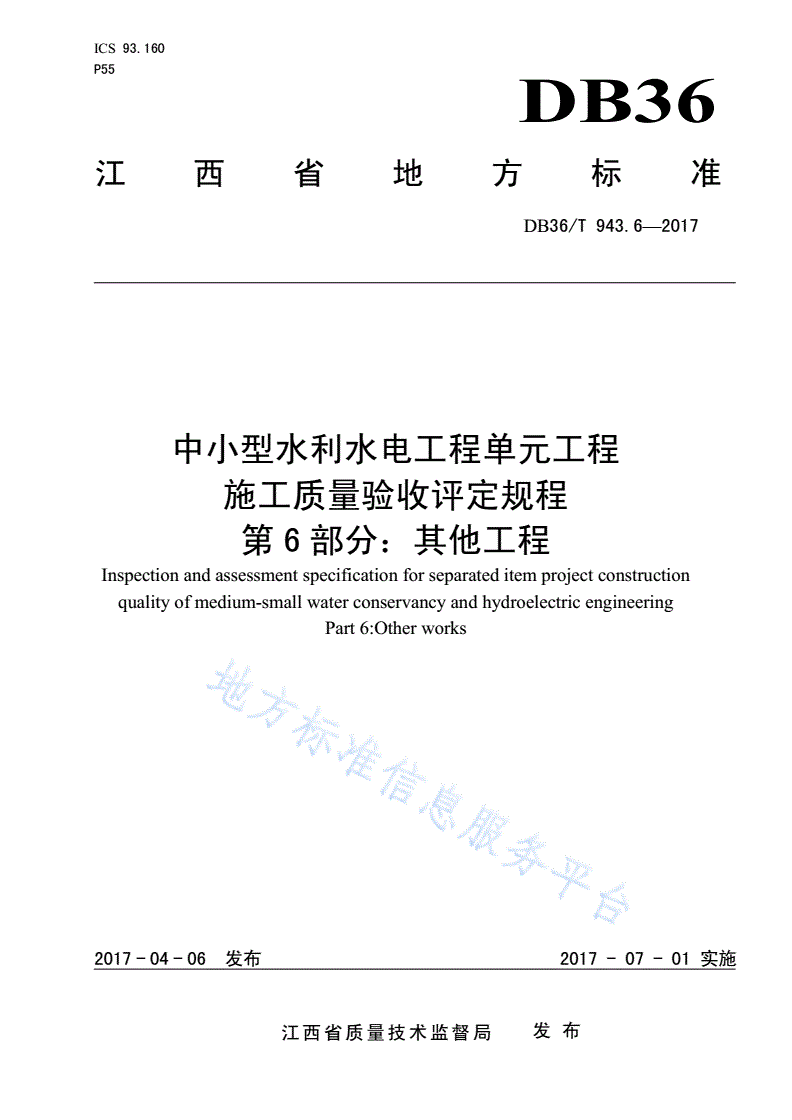

DB36/T 943.6-2017 中小型水利水电工程单元工程施工质量验收评定规程 第6部分：其他工程

ICS93.160

P55

DB36

江西省地方标准

DB36/T943.6—2017

中小型水利水电工程单元工程

施工质量验收评定规程

第6部分：其他工程

Inspectionandassessmentspecificationforseparateditemprojectconstruction

qualityofmedium-smallwaterconservancyandhydroelectricengineering

Part6:Otherworks

2017-04-06发布2017-07-01实施

江西省质量技术监督局发布

DB36/T943.6—2017

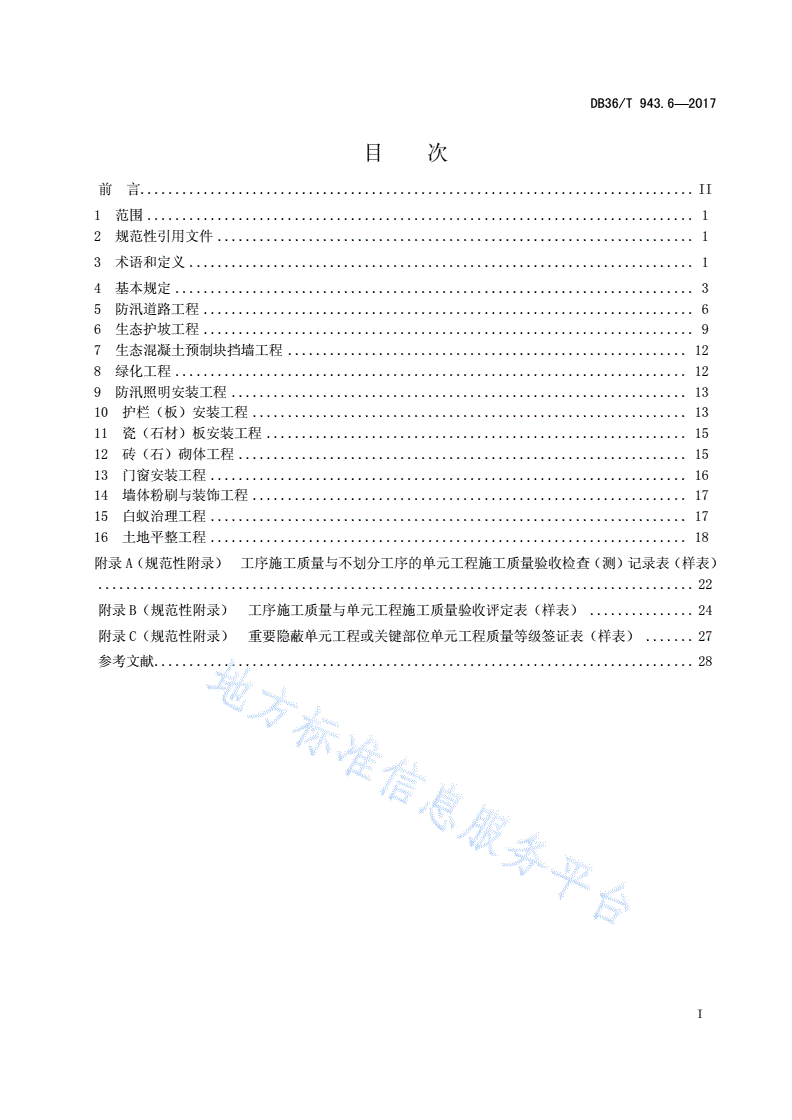

目次

前言...............................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本规定..........................................................................3

5防汛道路工程......................................................................6

6生态护坡工程......................................................................9

7生态混凝土预制块挡墙工程.........................................................12

8绿化工程.........................................................................12

9防汛照明安装工程.................................................................13

10护栏（板）安装工程..............................................................13

11瓷（石材）板安装工程............................................................15

12砖（石）砌体工程................................................................15

13门窗安装工程....................................................................16

14墙体粉刷与装饰工程..............................................................17

15白蚁治理工程....................................................................17

16土地平整工程....................................................................18

附录A（规范性附录）工序施工质量与不划分工序的单元工程施工质量验收检查（测）记录表（样表）

.....................................................................................22

附录B（规范性附录）工序施工质量与单元工程施工质量验收评定表（样表）...............24

附录C（规范性附录）重要隐蔽单元工程或关键部位单元工程质量等级签证表（样表）.......27

参考文献.............................................................................28

I

前言

本部分按照GB/T1.1-2009给出的规则起草。

DB36/T943《中小型水利水电工程单元工程施工质量验收评定规程》分为六个部分：

——第1部分：土石方工程；

——第2部分：混凝土工程；

——第3部分：地基处理与基础工程；

——第4部分：堤防工程；

——第5部分：水工金属结构安装工程；

——第6部分：其他工程。

本部分为DB36/T943的第6部分。

本标准由江西省水利厅提出并归口管理。

本部分起草单位：江西省水利工程质量安全监督局、江西赣禹工程建设有限公司、江西省水利水电

建设有限公司、江西省源河工程有限责任公司。

本部分起草人：涂益敏、周云水、李佐云、刘晓海、章和园、朱正龙、郭洪有、陈绍发、陈文华、

吴波、曹建东、周德栋、杨小贵、杨斌、熊昊冠、王海鹏、冯是明、杜卫、陈建、胡志、郑义俊、姜海、

胡小云、桂冬冬、冯绍好、王毅、廖石田。

本部分为首次发布。

II

DB36/T943.6—2017

中小型水利水电工程单元工程施工质量验收评定规程

第6部分：其他工程

1范围

本部分规定了单元工程划分的程序与方法、单元工程的类型、工序和单元工程施工质量标准、工序

和单元工程施工质量验收评定的程序与质量等级标准、评定资料要求等。

本部分适用于江西省3级、4级水工建筑物工程、中小型水利水电工程其他工程单元工程施工质量验

收评定，1级、2级水工建筑物工程其他工程单元工程施工质量验收评定执行部颁标准，5级水工建筑物

工程其他工程单元工程施工质量验收评定参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T11822-2008科学技术档案案卷构成的一般要求

3术语和定义

3.1

单元工程separateditemproject

依据建筑物设计结构、施工部署和质量考核要求，将分部工程划分为若干个层、块、区、段，每一

层、块、区、段为一个单元工程，通常是由若干个工序组成的综合体，是施工质量考核的基本单位。

3.2

关键部位单元工程separateditemprojectofcriticalposition

对工程安全、或效益、或功能有显著影响的单元工程。

3.3

重要隐蔽单元工程separateditemprojectofcrucialconcealment

主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐藏工程中，对工程安全或

功能有严重影响的单元工程。

3.4

主要建筑物maintructure

失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄洪建筑物、输水建筑物、电站厂

房及泵站等。

3.5

1

工序workingprocedure

按施工的先后顺序将单元工程划分成的若干个具体施工过程或施工步骤。对单元工程质量影响较大

的工序称为主要工序。

3.6

主控项目dominantitem

对单元工程的功能起决定作用或对安全、卫生、环境保护有重大影响的检验项目。

3.7

一般项目generalitem

除主控项目以外的检验项目。

3.8

中间产品intermediateprocduct

工程施工中使用的砂石骨料、石料、混凝土拌和物、砂浆拌和物、混凝土预制构件等土建类工程的

成品及半成品。

3.9

见证取样evidentialtesting

在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质

量检测单位所进行的检测。

3.10

平行检测paralleltest

监理单位按照有关规定或监理合同的约定，在施工单位自检的基础上，按照一定的比例独立取样，

送项目法人委托或认可的具有水利工程质量检测资质的检测单位进行检测试验的活动。

3.11

跟踪检测trackingtest

监理单位按照有关规定或监理合同的约定，在施工单位实施试验（检测）取样时，监理人员应按照

一定的比例监督施工单位取样、送样以及试样标识和记录，并与施工单位送样人共同在送样记录上签字

的活动。

3.12

质量事故accidentduetopoorquality

在水利水电工程建设过程中，由于建设管理、监理、勘测、设计、咨询、施工、材料、设备等原因

造成工程质量不符合国家和行业相关标准以及合同约定的质量标准，影响工程使用寿命和对工程安全运

行造成隐患和危害的事件。

3.13

质量缺陷defectofconstructionalquality

对工程质量有影响，但小于一般质量事故的质量问题。

4基本规定

4.1一般要求

4.1.1单元工程划分应符合下列要求：

2

DB36/T943.6—2017

a)质量监督机构确认工程项目划分后，项目法人（或委托监理单位）应组织监理、设计、施工等

单位，根据本部分的规定，共同划分单元工程。

b)项目法人在分部工程开工前，应将单元工程划分结果（划分表及说明）书面报送质量监督机构

备案。

c)工程实施过程中，因单位工程、分部工程、重要隐蔽单元工程和关键部位单元工程的项目划分

发生变化时，项目法人或委托监理单位）应组织监理、设计、施工等单位，按4.1.1a）和b）

的要求，及时调整单元工程划分，并将调整后的单元工程划分结果（划分表及说明）重新书面

报送质量监督机构备案。

4.1.2单元工程按工序划分情况，分为划分工序单元工程和不划分工序单元工程：

a)划分工序单元工程应先进行工序施工质量验收评定。应在工序验收评定合格和施工项目实体质

量检验合格的基础上，进行单元工程施工质量验收评定。

b)不划分工序单元工程的施工质量验收评定，在单元工程中所包含的检验项目检验合格和施工项

目实体质量检验合格的基础上进行。

4.1.3检验项目应分为主控项目和一般项目。

4.1.4工序和单元工程施工质量等各类项目的检验，应采用随机布点和现场监理工程师现场指定区位

相结合的方式进行。检验方法及数量应符合本部分和相关标准的规定。

4.1.5工序施工质量验收检查（测）记录表、不划分工序的单元工程施工质量验收检查（测）记录表、

工序施工质量验收评定表、单元工程施工质量验收评定表及备查资料的制备应由施工单位负责，其规格

采用A4（210mm×297mm）国际纸张标准。档案装订页边距应符合GB/T11822-2008附录A中图A.3的

要求，即纵向页面档案的左边距或横向页面档案的上边距为2.5cm。

4.2工序施工质量验收评定

4.2.1单元工程中的工序分为主要工序和一般工序。主要工序和一般工序的划分应按本部分的规定执

行。

4.2.2工序施工质量验收评定应具备下列条件：

a)工序中所有施工项目（或施工内容）已完成，现场具备验收条件。

b)工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.2.3工序施工质量验收评定应按下列程序进行：

a)施工单位应首先对已经完成的工序施工质量按4.2.4a）1）的要求进行自检，并做好检查（测）

记录（附录A）。

b)施工单位自检合格后，应填写工序施工质量验收评定表（附录B），专职质检员履行相应签认

手续后，向监理单位申请复核。

c)监理单位收到申请后，应在4h内进行复核。复核包括下列内容：

1)核查施工单位报验资料是否真实、齐全、准确、清晰。

2)结合平行检测和跟踪检测记录等，复核工序施工质量检验项目是否符合本部分的要求。

3)在施工单位提交的工序施工质量验收评定表中填写复核记录，并签署工序施工质量验收评

定复核意见，核定工序施工质量等级，现场监理工程师履行相应签认手续。

4.2.3工序施工质量验收评定应包括下列资料：

a)施工单位报验时，应提交下列资料：

1)各班（组）的初检记录、施工队复检记录、施工项目部专职质检员终检记录。

2)工序中各施工质量检验项目的检验记录。

3

3)施工中的见证取样检验及记录结果资料。

4)施工单位自检完成后，填写的工序施工质量验收评定表。

b)监理单位应提交下列资料：

1)监理单位对工序中施工质量检验项目的平行检测记录。

2)现场监理工程师签署质量复核意见的工序施工质量验收评定表。

4.2.4工序施工质量验收评定分为合格和优良两个等级，其质量等级评定标准应符合下列规定：

a)合格等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

b)优良等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

4.3单元工程施工质量验收评定

4.3.1单元工程施工质量验收评定应具备下列条件：

a)单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。

b)已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意

见。

4.3.2单元工程施工质量验收评定应按下列程序进行：

a)施工单位应首先对已经完成的单元工程施工质量进行自检，并填写检查（测）记录（附录A）。

b)施工单位自检合格后，应填写单元工程施工质量验收评定表（附录B），向监理单位申请复核。

c)监理单位收到申请后，应在8h内进行复核。复核应包括下列内容：

1)核查施工单位报验资料是否真实、齐全、准确、清晰。

2)对照施工图纸及施工技术要求，结合平行检测和跟踪检测记录等，复核单元工程质量是否

达到本部分的要求。

3)检查已完单元工程遗留问题的处理情况，在施工单位提交的单元工程施工质量验收评定表

中填写复核记录，并签署单元工程施工质量验收评定复核意见，核定单元工程施工质量等

级，现场监理工程师履行相应签认手续。

4)对验收中发现的问题提出处理意见。

d)重要隐蔽单元工程或关键部位单元工程施工质量经施工单位自评合格、监理单位抽检后，项目

法人单位（或委托监理单位）应组织监理、地勘、设计、施工及工程运行管理（施工阶段已经

有时）等单位组成重要隐蔽单元工程或关键部位单元工程施工质量联合验收评定小组，对重要

隐蔽单元工程或关键部位单元工程的施工质量共同进行现场检查（测）验收、核定其质量等级

量、签署重要隐蔽单元工程或关键部位单元工程质量等级签证表（附录C）

在重要隐蔽单元工程或关键部位单元工程施工质量联合验收前，项目法人单位（或委托监理单

位）应提前通知质量和安全监督机构，并将重要隐蔽单元工程或关键部位单元工程质量等级签

证表报送质量和安全监督机构核备。

4.3.3单元工程施工质量验收评定应包括下列资料：

a)施工单位申请验收评定时，应提交下列资料：

1)单元工程中所含工序（或检验项目）验收评定的检验记录。

2)原材料、中间产品及各项实体检验项目的检验记录资料。

3)施工中的见证取样检验及记录结果资料。

4)施工单位自检完成后，填写的单元工程施工质量验收评定表。

4

DB36/T943.6—2017

b)监理单位应提交下列资料：

1)监理单位对单元工程施工质量的平行检测记录。

2)监理工程师签署质量复核意见的单元工程施工质量验收评定表。

4.3.4划分工序单元工程施工质量评定分为合格和优良两个等级，其质量等级评定标准应符合下列规

定：

a)合格等级标准应符合下列规定：

1)各工序施工质量验收评定应全部合格。

2)各项报验资料应符合本部分的要求。

b）优良等级标准应符合下列规定：

1)各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序的质

量应达到优良等级。

2)各项报验资料应符合本规程的要求。

4.3.5不划分工序单元工程施工质量评定分为合格和优良两个等级，其质量等级评定标准应符合下列

规定：

a)合格等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

b）优良等级标准应符合下列规定：

1)主控项目，检验结果应全部符合本部分的要求。

2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布，不合格点的质

量不应超出有关规范或设计要求的限值。

3)各项报验资料应符合本部分的要求。

4.3.6单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行验

收评定：

a)全部返工重做的，重新进行验收评定。

b)经加固补强并经设计和监理单位鉴定能达到设计要求的，其质量只能评定为合格。

c)处理后的单元工程部分质量指标仍未达到设计要求的，经原设计单位复核，项目法人单位及监

理单位确认能满足安全和使用功能要求，可不再进行处理；或经加固补强后，改变了建筑物外

形尺寸或造成工程永久缺陷的，项目法人单位、设计单位及监理单位确认能基本满足设计要求，

其质量可评定为合格，并按规定进行质量缺陷备案。

5防汛道路工程

5.1一般规定

5.1.1单元工程划分：泥结石路面单元工程宜按施工的条或长度划分，宜按一条或长度500m～1000m

划分为一个单元工程；混凝土路面单元工程宜按施工的条或长度来划分，宜按一条或长度100m～200m

划分为一个单元工程；路缘石单元工程宜按施工的条或长度来划分，宜按一条或长度1000m划分为一个

单元工程。

5

5.1.2混凝土路面单元工程施工工序宜划分为：基础面、稳定基层、模板、混凝土浇筑及混凝土外观

质量检查5个工序,其中混凝土浇筑工序为主要工序。

5.2泥结石路面工程

泥结石路面施工质量标准见表1。

表1泥结石路面施工质量标准

项次检验项目质量要求检验方法检验数量

粘土、石灰（粉质）、观察、查阅施工

1符合设计要求全数检查

碎石级配记录

主

控每个单元不少于10

2碎石质量符合设计要求观察、测量

项个点

目

3压实质量符合设计要求现场取样试验每个单元1组

路基面的草皮、树根、杂物

1路基基面清理观察全数检查

等按要求清理干净

碾压机械行走平行于路中

2碾压作业程序线，碾迹及搭接碾压符合要观察全数检查

一求

般符合设计要求。允许偏差±每个单元不少于10

3路面平整度观察、测量

项2cm个点

目

每个单元不少于10

4厚度允许偏差±2cm观察、测量

个点

每个单元不少于10

5宽度允许偏差±5cm方格网布点检查

个点

5.3混凝土路面工程

5.3.1混凝土路面基础面工序施工质量标准见表2。

表2混凝土路面基础面工序施工质量标准

项次检验项目质量要求检验方法检验数量

1岩基符合设计要求观察，查阅施工记录全数检查

主控

项目预留保护层已挖除；

2观察，查阅施工记录全数检查

软基基础面符合设计要求

1地表水和地下水妥善引排或封堵观察，查阅施工记录全数检查

一般

项目

符合设计要求，清理

2观察，查阅施工记录全数检查

基面清理干净，无杂物

5.3.2混凝土路面稳定基层工序施工质量标准见表3。

表3混凝土路面稳定基层工序施工质量标准

项次检验项目质量要求检验方法检验数量

6

DB36/T943.6—2017

土、水泥、骨料、水土、水泥、骨料、水等原材

1查看试验报告全数检查

等原材料质量料质量符合设计及规程要求

主

控

2压实质量压实度不小于设计值（）查看试验报告每个单元组

项0.961

目

每个单元不少于10

3厚度±10mm观察、测量

个点

每个单元不少于

一宽度宽度不小于设计值观察、测量10

1个点

般

项

每个单元不少于10

目2表面平整度小于或等于15mm观察、测量

个点

5.3.3混凝土路面模板工序施工质量标准见表4。

表4混凝土路面模板工序施工质量标准

项次检验项目质量要求检验方法检验数量

模板稳定性、刚度和满足混凝土施工要求，并符观察、查阅施

主1全数检查

强度合模板设计要求工记录

控

项

观察、测量、每个单元不少于

目2路面边线与设计边线允许偏差15mm

查阅施工记录10个点

一

般模板平整度，相邻两观察、测量、每个单元不少于

1允许偏差5mm

项板面错台查阅施工记录10个点

目

5.3.4混凝土路面浇筑工序施工质量标准见表5。

表5混凝土路面浇筑工序施工质量标准

项次检验项目质量要求检验方法检验数量

无不合格料入仓，如少量不

1入仓混凝土料合格料入仓，应及时处理达观察全数检查

到要求

主

铺设均匀，无骨料集中现象，

控每个单元不少于10

2平仓、振捣有次序，间距、留振时间合观察、测量

项个点

理，无漏振、无超振

目

3铺筑间歇时间符合要求，无初凝现象现场取样试验每个单元1组

一

1伸缩缝和胀缝符合设计要求观察全数检查

般

7

项

表面保持湿润；连续养护时

混凝土养护观察全数检查

目2间基本满足设计要求

5.3.5混凝土路面外观质量检查工序施工质量标准见表6。

表6混凝土路面外观质量检查工序施工质量标准

项次检验项目质量要求检验方法检验数量

1表面平整度允许偏差±10mm观察、测量全数检查

主控

项目麻面、蜂窝累计面积不超过

2麻面、蜂窝观察全数检查

0.5%，经处理符合设计要求

表面裂缝短小经处理符合设每个单元不少于

表面裂缝观察、测量

1个点

一般计要求10

项目

2边线直线段顺直，曲线处圆滑观察全数检查

5.4路缘石单元工程

路缘石施工质量标准见表7。

表7路缘石施工质量标准

项次检验项目质量要求检验方法检验数量

主控外观无破损，尺寸及质量符合设计

1材料质量观察、查阅施工记录全数检查

项目要求

稳固，平整，线条直顺，曲线圆滑

1铺设和勾缝观察、查阅施工记录全数检查

美观，缝宽均匀

一般

2排水口排水口整齐通畅，无阻水现象观察、查阅施工记录全数检查

项目
