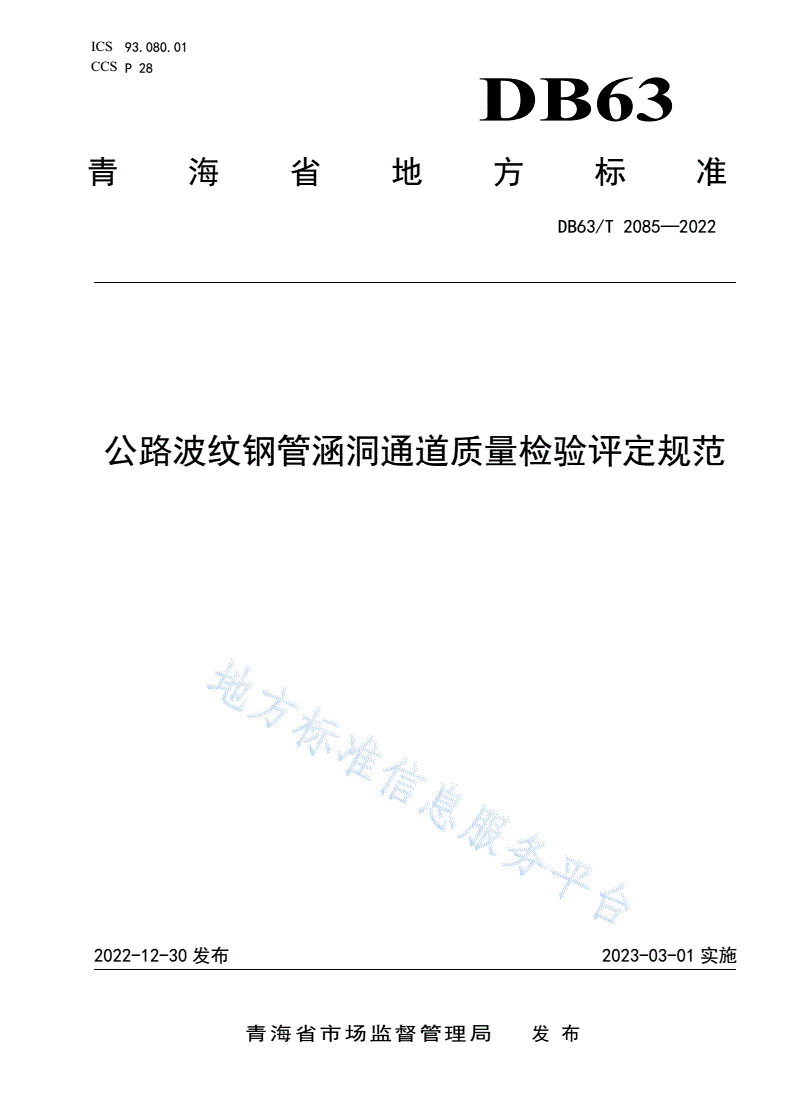

DB63/T 2085-2022 公路波纹钢管涵洞通道质量检验评定规范

ICS93.080.01

CCSP28

DB63

青海省地方标准

DB63/T2085—2022

公路波纹钢管涵洞通道质量检验评定规范

2022-12-30发布2023-03-01实施

青海省市场监督管理局  发布

DB63/T2085—2022

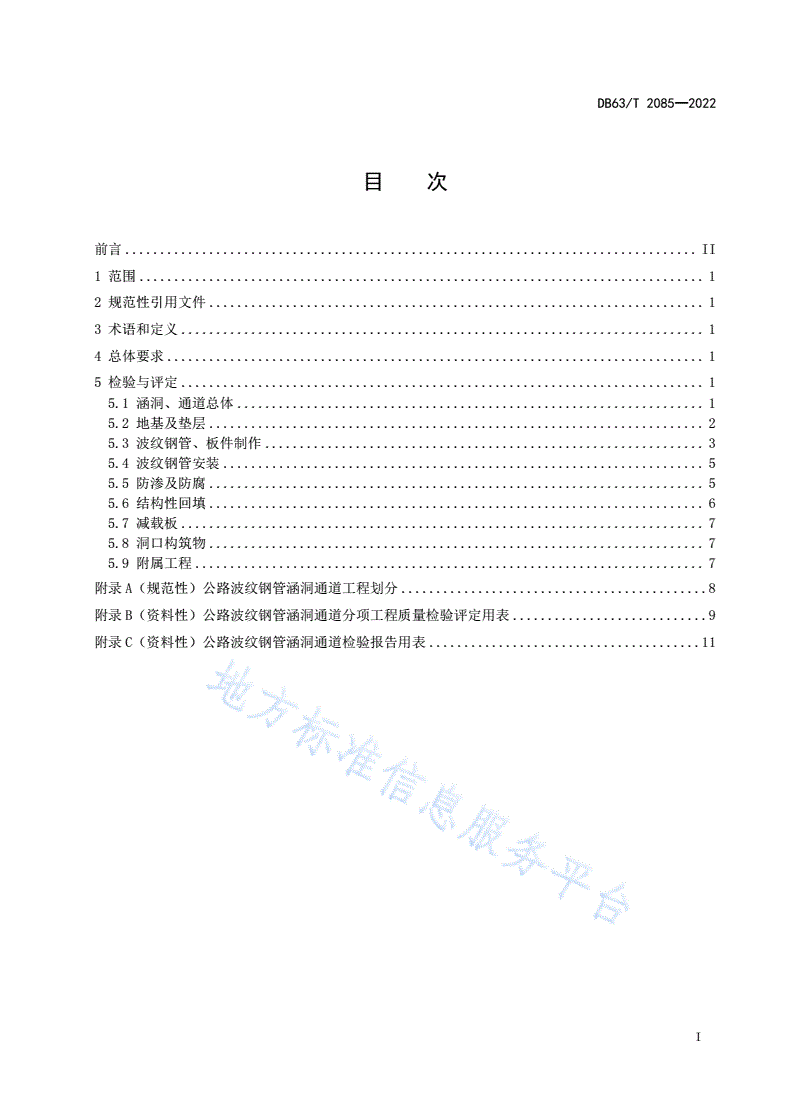

目次

前言..................................................................................II

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4总体要求.............................................................................1

5检验与评定...........................................................................1

5.1涵洞、通道总体...................................................................1

5.2地基及垫层.......................................................................2

5.3波纹钢管、板件制作...............................................................3

5.4波纹钢管安装.....................................................................5

5.5防渗及防腐.......................................................................5

5.6结构性回填.......................................................................6

5.7减载板...........................................................................7

5.8洞口构筑物.......................................................................7

5.9附属工程.........................................................................7

附录A（规范性）公路波纹钢管涵洞通道工程划分............................................8

附录B（资料性）公路波纹钢管涵洞通道分项工程质量检验评定用表............................9

附录C（资料性）公路波纹钢管涵洞通道检验报告用表.......................................11

I

DB63/T2085—2022

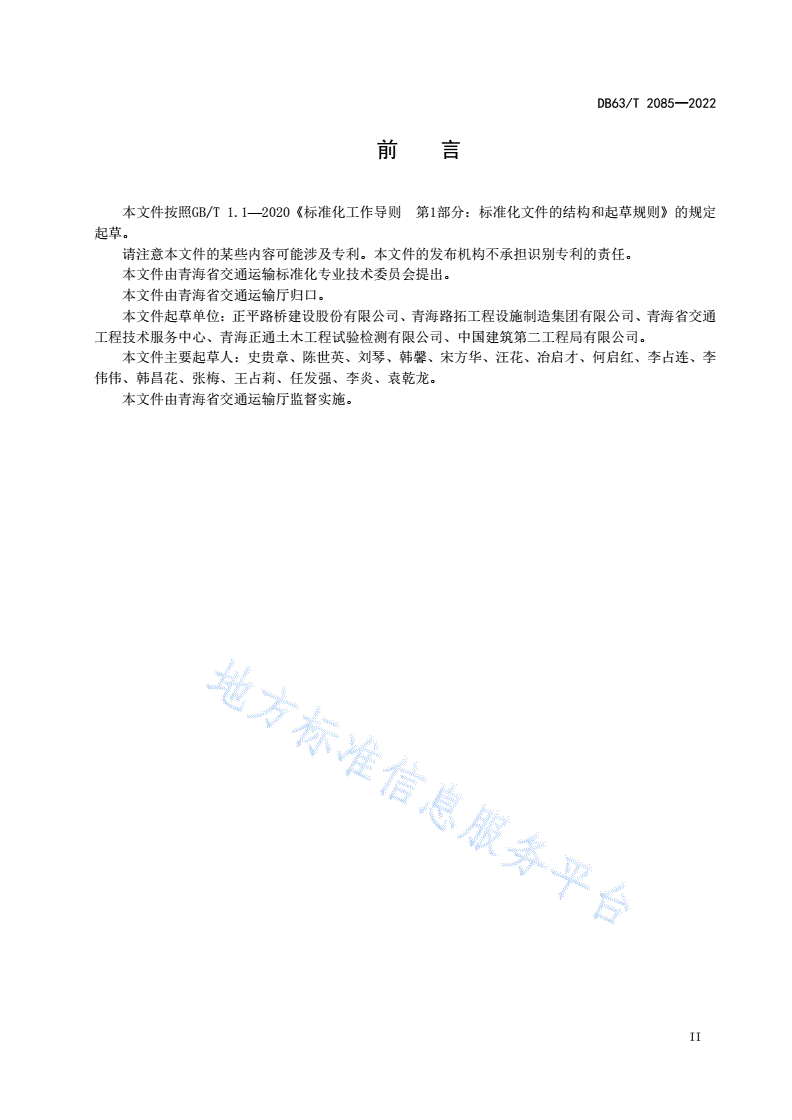

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位：正平路桥建设股份有限公司、青海路拓工程设施制造集团有限公司、青海省交通

工程技术服务中心、青海正通土木工程试验检测有限公司、中国建筑第二工程局有限公司。

本文件主要起草人：史贵章、陈世英、刘琴、韩馨、宋方华、汪花、冶启才、何启红、李占连、李

伟伟、韩昌花、张梅、王占莉、任发强、李炎、袁乾龙。

本文件由青海省交通运输厅监督实施。

II

DB63/T2085—2022

公路波纹钢管涵洞通道质量检验评定规范

1范围

本文件规定了公路波纹钢管涵洞通道工程质量检验评定的术语和定义、总体要求、工程质量检验与

评定等内容。

本文件适用于公路波纹钢管涵洞通道工程的质量检验与评定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTGF80/1公路工程质量检验评定标准第一册土建工程

JT/T281公路波形梁钢护栏

DB63/T1852公路波纹钢板挡土墙质量检验评定指南

DB63/T2083公路波纹钢管涵洞通道设计规范

DB63/T2084公路波纹钢管涵洞通道施工技术规程

3术语和定义

JTGF80/1和DB63/T2083界定的术语和定义适用于本文件。

4总体要求

4.1公路波纹钢管涵洞通道分项工程划分及关联的分部工程和单位工程按附录A规定划分。

4.2施工前的构件及材料进场质量检验批及质量检验，应符合DB63/T2084规定，并验收合格。抽检

不合格批次的构件及材料不准许使用。

4.3分项工程质量检验（基本要求、实测项目、外观质量检查和检查项目合格判定与评定）、质量保

证资料，检测项目质量评定和分项工程质量评定等，应符合JTGF80/1规定。

4.4分项工程中对结构安全、耐久性和主要使用功能起决定性作用的关键项目“△”合格率应不低于

95%、一般项目的合格率应不低于80%，按JTGF80/1规定计算和判定合格率。不合格点的检测值应不

大于允许偏差的1.2倍，且不存在严重缺陷，否则该检查项目为不合格。

4.5检验项目评定为不合格的，应进行整修、加固、补强或返工处理直至合格。分项工程评定为不合

格的，经返工、加固、补强等，满足设计要求后，可重新进行检验评定。

4.6分项工程质量检验评定用表可按附录B采用，检验报告用表可按附录C采用。

5检验与评定

5.1涵洞、通道总体

1

DB63/T2085—2022

5.1.1涵洞、通道总体应符合下列基本要求：

a)按设计文件全部完成施工内容；

b)涵洞、通道内净空不小于设计要求；

c)波纹钢管无异常变形；

d)波纹钢管接缝密封无渗漏水；

e)管底坡度均不出现反坡。

5.1.2涵洞、通道总体实测项目应符合表1规定。

表1涵洞、通道总体实测项目

项次检查项目规定值或允许偏差检查方法和频率

涵洞≤50

1轴线偏位/mm全站仪：测中心线5处

通道≤20

涵洞流水面±20水准仪：测洞口、中点和其他四分点

2洞内高程/mm

通道内路面表面±15附近5处

尺量：每5m测1处，且不少于3处，

3波纹钢管内径/mm±2%

测相互垂直两个方向

4管体总长/mm+100，-50钢尺量：测两侧起拱线处和管顶处

注：为波纹钢管直径，以mm计。

5.1.3涵洞、通道总体外观质量应符合下列规定：

a)洞内清洁，无施工垃圾、杂物；

b)洞口与路线边坡或挡土墙线形平顺；

c)洞口衔接平顺。

5.2地基及垫层

5.2.1地基及垫层应符合下列基本要求：

a)地基（包括结构性回填范围内地基）处理符合设计文件规定；

b)地基承载力及预拱度满足设计要求；

c)管基垫层填充到波纹钢管波谷内。

5.2.2地基及垫层实测项目应符合表2规定。

表2地基及垫层实测项目

项次检查项目规定值或允许偏差检查方法和频率

1△压实度/%≥95灌砂法或环刀法、无核密度仪法：每道测5处

2轴线偏位/mm10全站仪：测中心线5处

水准仪：以管基中轴线处测洞口、中点和其他4

3纵断高程/mm±15

分点附近5处

地基

4平面尺寸/m≥设计值尺量：长、宽各量2处

岩土过渡段地基处理≥设计值

5尺量：每一岩石—土过渡段

长度/m或管径的1.5倍

6风化岩换填厚度/mm≥设计值尺量：每5m测1处探坑

2

DB63/T2085—2022

表2地基及垫层实测项目（续）

项次检查项目规定值或允许偏差检查方法和频率

7处理深度/m≥设计值尺量：测3处探坑

8地基平整度/mm≤10.03m直尺：连续3尺为1处，测2处最大间隙值

9预拱度/mm±0.5%水准仪：测洞口、中点和其他4分点附近5处

10宽度/mm-20、+50尺量：测3个断面

11厚度/mm符合设计值尺量：测3个断面

12垫层平整度/mm103m直尺：连续3尺为1处，测2处取最大间隙值

13纵断高程/mm±15水准仪：测洞口、中点和其他4分点附近5处

14轴线偏位/mm10全站仪：测中心线5处

注：为波纹钢管长度，以mm计。

5.2.3地基及垫层外观质量应符合下列规定：

a)地基（包括结构性回填区域）处理及压实无死角，表面平整密实，不积水；

b)垫层大面平整、无坑洼（槽）、无堆积，边线整齐。

5.3波纹钢管、板件制作

5.3.1波纹钢管、板件制作应符合下列基本要求：

a)钢材的材质满足设计文件要求；

b)波形、管节、板件、螺栓孔的尺寸满足设计要求；

c)波纹钢管、板件安装前，按图纸和说明书进行试拼装，且合格。

5.3.2分节整装波纹钢管制作实测项目应符合表3规定，拼装管和加劲肋板用波纹钢板件制作实测项

目应符合表4规定。

表3分节整装波纹钢管制作实测项目

项次检查项目规定值或允许偏差检查方法和频率

1波距/mm±3

螺旋波纹钢管-1～+3尺量：每一检验批随机抽取1个管节

波高或波深

2量取2处

/mm

环形波纹钢管-2～+3

尺量：每一检验批随机抽取1个管节，

3波纹钢管内径/mm±1%

管内波峰处测相互垂直两个方向

尺量：每一检验批随机抽取1个管节，

4△壁厚/mm≥设计值

测4处

68×13波形≥204

管箍搭接管体尺量：每一检验批随机抽取1管节测

575×25波形≥225

单端头长度/mm2个管端头

76.2×25.4波形≥228

超声波法：检查全部

管体、法兰焊缝内部缺陷检验等级B级、

6△射线法：每一检验批抽检5%焊缝且

焊缝（探伤）评定等级Ⅱ级

不少于2条焊缝

3

DB63/T2085—2022

表3分节整装波纹钢管制作实测项目（续）

项次检查项目规定值或允许偏差检查方法和频率

边宽/mm±1.2

边厚/mm±0.6

M16螺栓

7法兰≤19尺量：每一检验批随机抽取2个法兰测2处/项

孔径/mm

螺栓孔距

≤157

（弧长）/mm

螺旋平均≥42，最小32

单面波纹钢管2≥300

g/m磁性测厚法检测：每一检验批抽5%，每件（套）

8△镀锌层厚

环形波纹平均≥84，最小62检查3处，取平均值及最小值

度（量）钢管（含

g/m2≥600

法兰）

注1：为波纹钢管直径，以mm计。

注2：镀锌层厚度检查结果有争议时，以JT/T281规定的氯化锑法为准。

表4拼装波纹钢管和加劲肋板用波纹钢板件制作实测项目

项次检查项目
