GB/T 24163-2009 站用压缩天然气钢瓶定期检验与评定

ICS23.020.30

J74OB

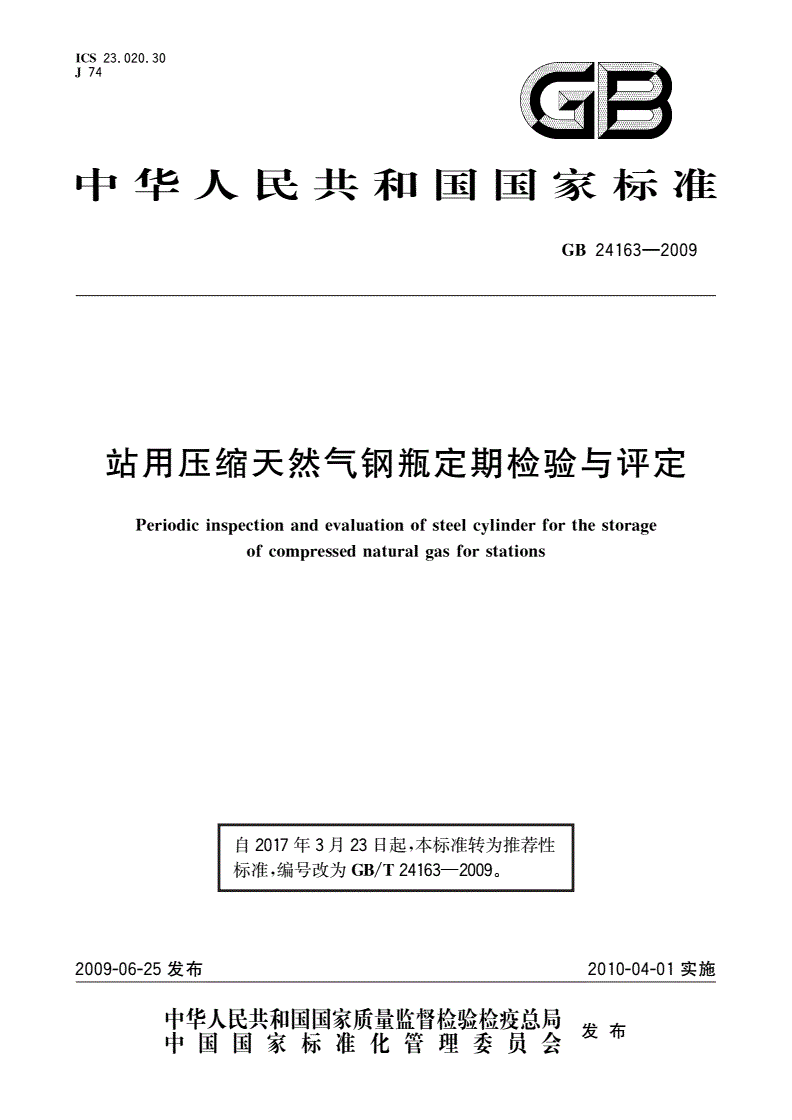

中华人民共和国国家标准

GB24163—2009

站用压缩天然气钢瓶定期检验与评定

Periodicinspectionandevaluationofsteelcylinderforthestorage

ofcompressednaturalgasforstations

自2017年3月23日起，本标准转为推荐性

标准，编号改为GB/T24163-2009。

2009-06-25发布2010-04-01实施

发布

GB24163—2009

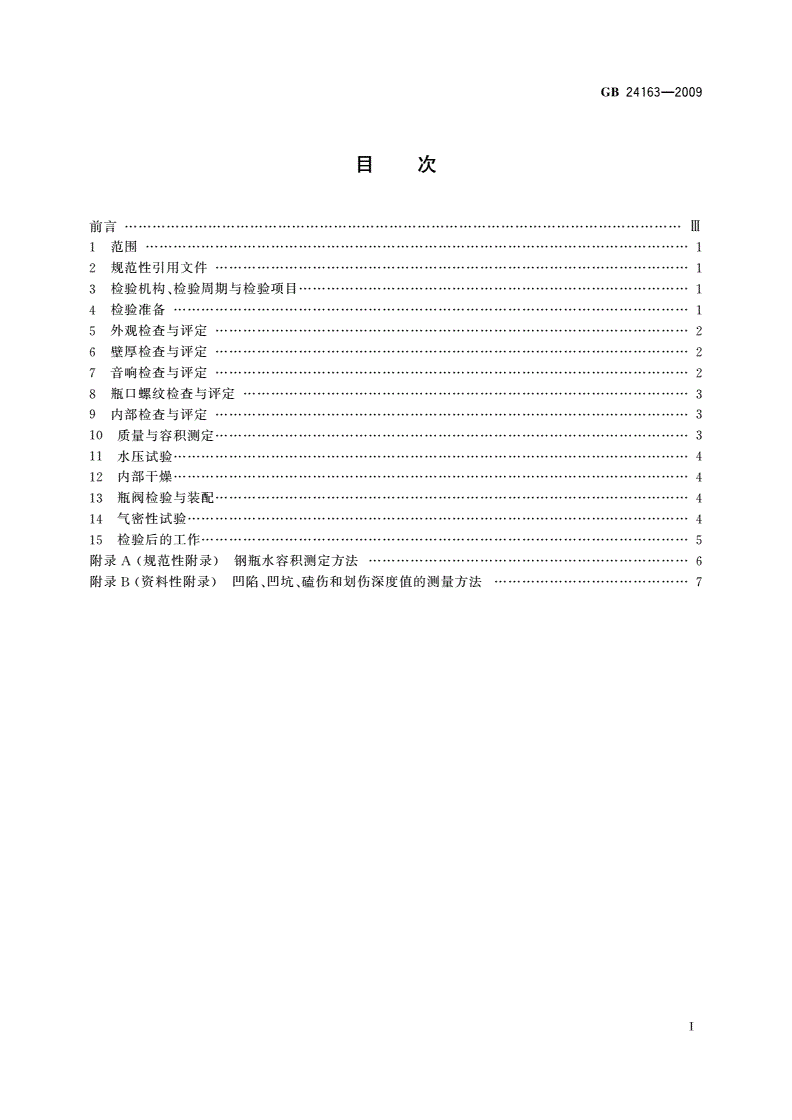

目次

前言ni

i范围1

2规范性引用文件1

3检验机构、检验周期与检验项目1

4检验准备1

5外观检查与评定2

6壁厚检查与评定2

7音响检查与评定2

8瓶口螺纹检查与评定3

9内部检查与评定3

10质量与容积测定3

11水压试验4

12内部干燥4

13瓶阀检验与装配4

14气密性试验4

15检验后的工作5

附录A（规范性附录）钢瓶水容积测定方法6

附录B（资料性附录）凹陷、凹坑、磕伤和划伤深度值的测量方法7

T

根据中华人民共和国国家标准公告(2017年第7

号)和强制性标准整合精简结论，本标准自2017GB24163—2009

年3月23日起，转为推荐性标准，不再强制执行。

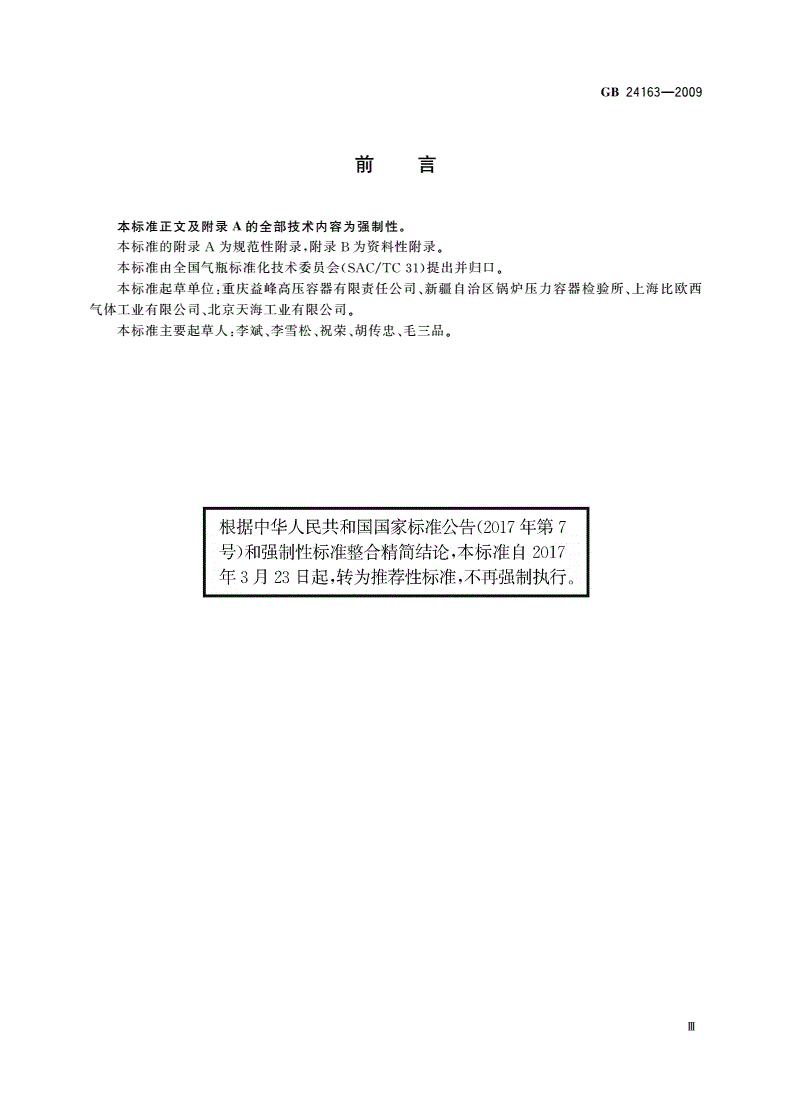

前言

本标准正文及附录A的全部技术内容为强制性。

本标准的附录A为规范性附录，附录B为资料性附录。

本标准由全国气瓶标准化技术委员会(SAC/TC31)提出并归口。

本标准起草单位：重庆益峰高压容器有限责任公司、新疆自治区锅炉压力容器检验所、上海比欧西

气体工业有限公司、北京天海工业有限公司。

本标准主要起草人:李斌、李雪松、祝荣、胡传忠、毛三品。

ni

GB24163—2009

站用压缩天然气钢瓶定期检验与评定

1范围

本标准规定了站用压缩天然气钢瓶（以下简称钢瓶）定期检验与评定的基本方法和技术要求。

本标准适用于公称工作压力为25MPa,公称容积为50L-200L,使用环境温度为一40C〜60C

的压缩天然气充气站用的储气钢瓶。公称容积小于50L的钢瓶可参照本标准执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。

GB7144气瓶颜色标志

GB8335气瓶专用螺纹

GB/T8336气瓶专用螺纹量规

GB/T9251气瓶水压试验方法

GB10878气瓶锥螺纹丝锥

GB12135气瓶定期检验站技术条件

GB/T12137气瓶气密性试验方法

GB15382气瓶阀通用技术条件

GB/T18182金属压力容器声发射检测及结果评价方法

JB/T4730承压设备无损检测

TSGZ7001特种设备检验检测机构核准规则

气瓶安全监察规程

3检验机构、检验周期与检验项目

3.1检验机构

进行钢瓶定期检验的检验机构，必须符合GB12135的要求，并按TSGZ7001经国家特种设备安全

监督管理部门核准。

3.2检验周期

3.2.1钢瓶的定期检验每三年进行一次。定期检验中若发现钢瓶腐蚀较重的情况，可缩短检验周期。

3.2.2在使用过程中，若发现钢瓶有严重腐蚀、损伤或对其安全可靠性有怀疑时，应及时将气瓶交检验

机构，提前进行检验。

3.2.3库存或停用时间超过一个检验周期的钢瓶，启用前应进行检验。

3.3检验项目

钢瓶定期检验项目包括:外观检查、壁厚检查、音响检查、瓶口螺纹检查、内部检查、质量与容积测

定、水压试验、瓶阀检验和气密性试验。

4检验准备

4.1记录

4.1.1逐只检查记录钢瓶制造标志和检验标志。记录内容包括国别、制造单位名称代号、钢瓶编号、制

1

GB24163—2009

造年月、公称工作压力、水压试验压力、实际容积、实际质量、设计壁厚、上次检
