DB63/T 1980-2021 公路预制装配式涵洞质量检验评定规范

DB63/T 1980-2021 Standard for Quality Inspection and Evaluation of Prefabricated Paved Culvert Components

青海省地方标准 简体中文 现行 页数:23页 | 格式:PDF

基本信息

标准号
DB63/T 1980-2021
标准类型
青海省地方标准
标准状态
现行
中国标准分类号(CCS)
国际标准分类号(ICS)
发布日期
2021-12-01
实施日期
2022-01-01
发布单位/组织
青海省市场监督管理局
归口单位
-
适用范围
-

发布历史

研制信息

起草单位:
起草人:
出版信息:
页数:23页 | 字数:- | 开本: -

内容描述

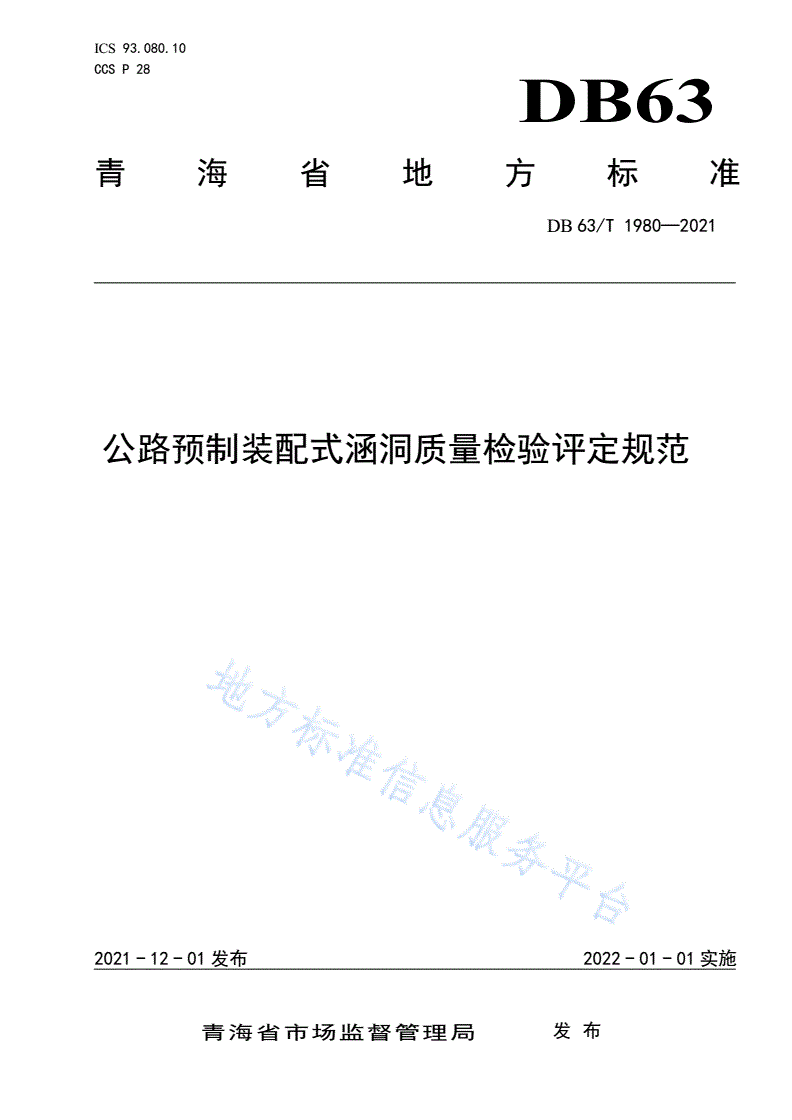

ICS93.080.10

CCSP28

DB63

青海省地方标准

DB63/T1980—2021

公路预制装配式涵洞质量检验评定规范

2021-12-01发布2022-01-01实施

青海省市场监督管理局发布

DB63/T1980—2021

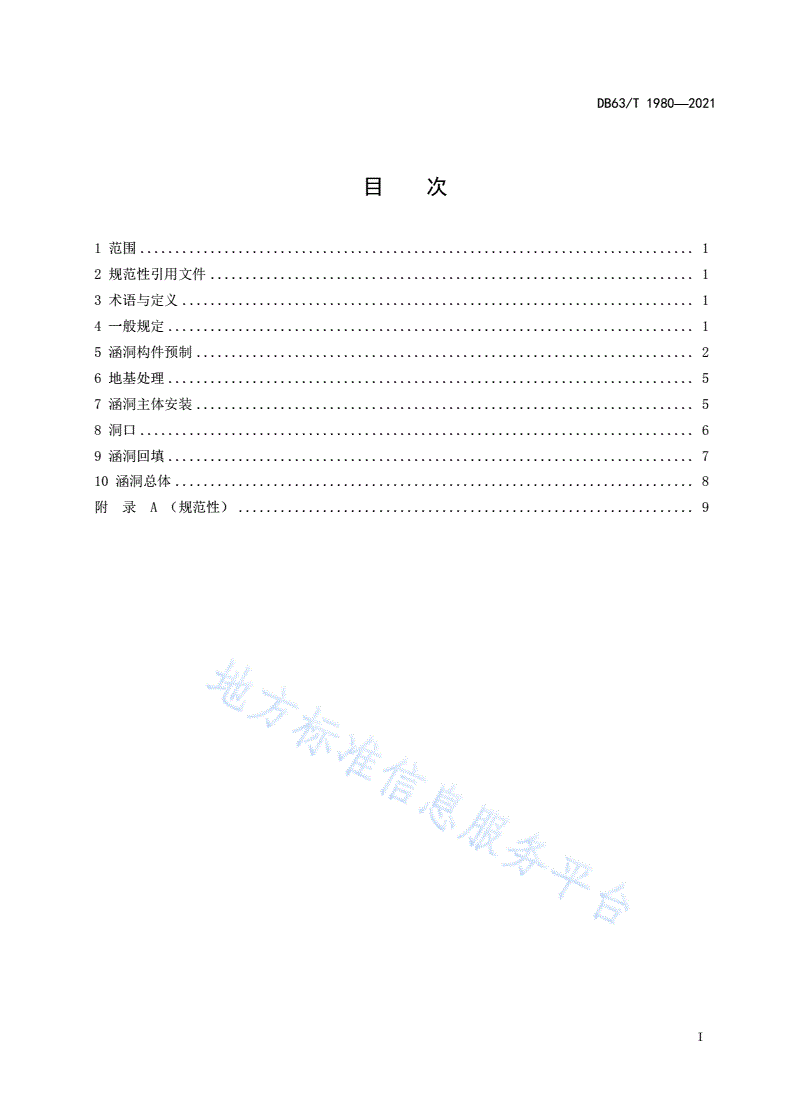

目次

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语与定义.........................................................................1

4一般规定...........................................................................1

5涵洞构件预制.......................................................................2

6地基处理...........................................................................5

7涵洞主体安装.......................................................................5

8洞口...............................................................................6

9涵洞回填...........................................................................7

10涵洞总体..........................................................................8

附录A(规范性).................................................................9

I

DB63/T1980—2021

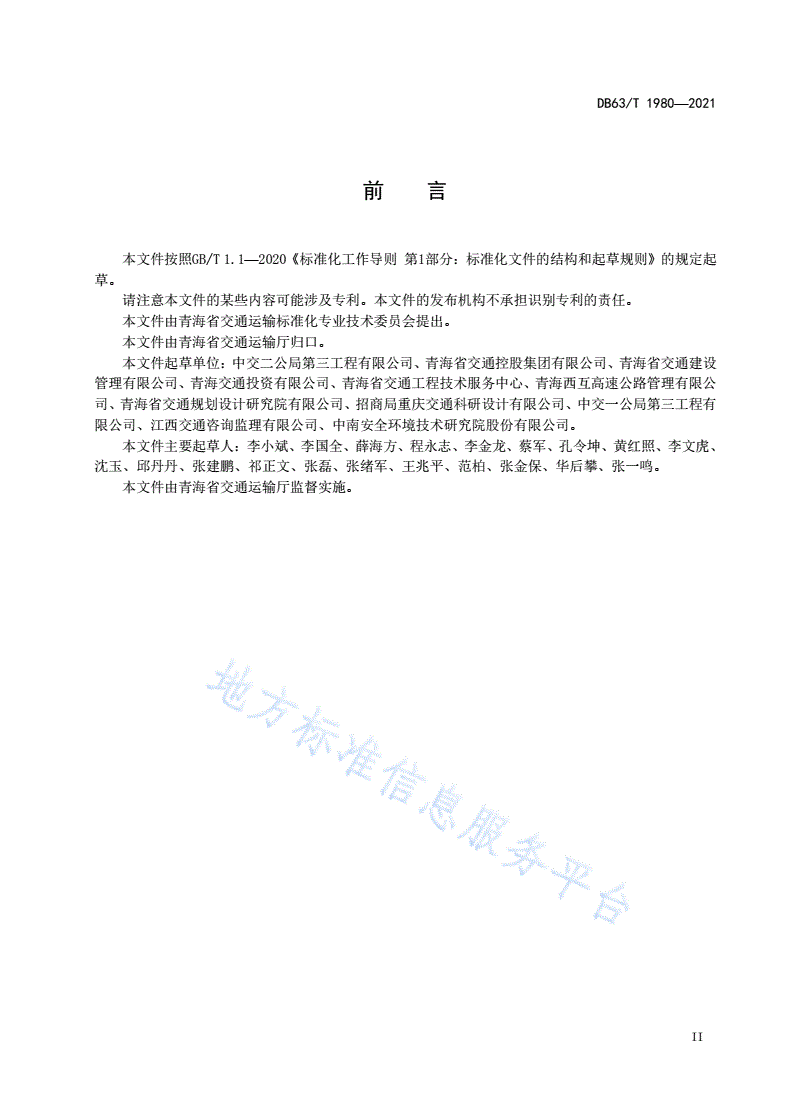

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起

草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由青海省交通运输标准化专业技术委员会提出。

本文件由青海省交通运输厅归口。

本文件起草单位:中交二公局第三工程有限公司、青海省交通控股集团有限公司、青海省交通建设

管理有限公司、青海交通投资有限公司、青海省交通工程技术服务中心、青海西互高速公路管理有限公

司、青海省交通规划设计研究院有限公司、招商局重庆交通科研设计有限公司、中交一公局第三工程有

限公司、江西交通咨询监理有限公司、中南安全环境技术研究院股份有限公司。

本文件主要起草人:李小斌、李国全、薛海方、程永志、李金龙、蔡军、孔令坤、黄红照、李文虎、

沈玉、邱丹丹、张建鹏、祁正文、张磊、张绪军、王兆平、范柏、张金保、华后攀、张一鸣。

本文件由青海省交通运输厅监督实施。

II

DB63/T1980—2021

公路预制装配式涵洞质量检验评定规范

1范围

本文件规定了公路预制装配式涵洞的一般规定、涵洞构件预制、地基处理、涵洞主体安装、洞口、

涵洞回填、涵洞总体质量检验评定。

本文件适用于公路新建或改扩建工程预制装配式涵洞(通道)竣(交)工的质量检验评定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,

仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本

文件。

JTGF80/1公路工程质量检验评定标准(第一册土建工程)

DB63/T1978公路预制装配式涵洞设计规范

DB63/T1979预制装配式涵洞工程施工技术规范

3术语与定义

本文件没有需要界定的术语和定义。

4一般规定

4.1工程划分

4.1.1单位工程、分部工程、分项工程的划分应符合JTGF80/1规定,预制装配式涵洞分项工程的划

分见表1规定。

表1预制装配式涵洞分项工程的划分

单位工程分部工程分项工程

钢筋加工与安装,涵身构件预制,洞口构件预制

路基工程预制装配式涵洞

地基处理,涵洞主体安装,预制洞口安装,现浇洞口施工,

(每10km或每标段)(1km~3km路段)

涵洞回填,涵洞总体

4.1.2分项工程应按基本要求、实测项目、外观质量和技术资料等检验项目分别检查,每个装配式涵

洞均应进行检验评定,并按附录A填写各类分项工程质量检验评定表。

4.1.3分项工程质量应在所使用的原材料、半成品、成品及使用控制要点等符合基本要求的前提下,

无外观质量限制缺陷、且资料真实齐全时,方可进行检验评定。

4.2检验要求

1

DB63/T1980—2021

4.2.1基本要求检查应符合以下规定:

a)分项工程应对所列基本要求逐项检查。经检查不符合规定时,不应进行工程质量的检验评定;

b)分项工程所采用的各种原材料的品种、规格、质量、混合料配合比及半成品、成品应符合有关

规定,并满足设计要求。

4.2.2实测项目检验应符合以下规定:

a)检验项目按规定的检查方法和频率进行随机抽样,并计算合格率;

b)本文件规定的检查方法为标准方法,采用其他检查方法时应对比确认。

4.2.3检查项目合格判定应符合以下规定:

a)关键项目“△”的合格率应不低于95%;

b)一般项目的合格率应不低于80%;

c)有规定极值的检查项目,任一单个检测值不应突破规定极值,否则判定为不合格。

4.2.4外观质量应全面检查,并满足相关规定要求。

4.2.5工程质量等级分为合格与不合格。

4.2.6分项工程质量等级评定为合格的,应符合以下规定:

a)检验记录完整;

b)实测项目合格;

c)外观质量满足要求。

5涵洞构件预制

5.1钢筋加工及安装

5.1.1基本要求

钢筋加工及安装应满足以下基本要求:

a)钢筋安装、钢筋搭接长度、连接质量应满足设计要求;

b)受力钢筋表面无裂纹或其他损伤;

c)钢筋保护层垫块分布均匀;

d)钢筋安装牢固,钢筋骨架应有足够的钢筋支撑;

e)混凝土浇筑过程中钢筋不应出现移位。

5.1.2实测项目

钢筋加工及安装实测项目应符合表2规定。

2

DB63/T1980—2021

表2钢筋加工及安装实测质量标准

规定值或允许偏差

项次检查项目检查方法和频率

mm

两排以上排距±5

1△受力钢筋间距尺量:每构件检查2个断面

同排±5

2保护层厚度±5尺量:每构件各立模板面检查5处

3箍筋间距±10尺量:每构件检查5个间距

长±10

钢筋骨架尺寸尺量:按骨架总数30%抽查

4宽、高±5

5弯起钢筋位置±20尺量:每骨架抽查30%

5.1.3外观质量

钢筋加工及安装外观质量应符合以下规定:

a)钢筋表面无锈蚀及焊渣;

b)钢筋骨架无变形;

c)绑扎或焊接的钢筋网和钢筋骨架无松脱和开焊。

5.2构件预制

5.2.1基本要求

构件预制应满足以下基本要求:

a)材料的质量、规格、预埋件和预留钢筋设置应符合设计和本文件要求,并按规定的配合比施工;

b)应在明显部位进行标识,内容清晰、完整;

c)构件的移动、运输和存放无损伤;

d)构件不应有影响结构性能和安装、使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能

和安装、使用功能的部位,应进行处理,并重新检查验收。

5.2.2实测项目

构件预制实测项目应符合表3和表4规定。

3

DB63/T1980—2021

表3洞身构件实测项目

项次检查项目规定值或允许偏差检查方法和频率

1△混凝土强度/MPa在合格范围内按JTGF80/1附录D检查

尺量:抽检30%,每个块件检查2

2单块构件长度/mm0,+5

全站仪或量尺:抽检30%的顶板,

3标准宽(B0)/mm±20

每个顶板检查2次

整体式涵洞

全站仪:抽检30%的侧墙,每个侧

4标准高(H0)/mm+5,-10

墙检查2次

拼块式涵洞

尺量:端部不少于5处,取其最小

5△壁厚/mm0,+10

门式涵洞值

盖板式涵洞

6接口尺寸控制值/mm0,-5尺量:抽检30%,每块检查3次

7侧墙底面平整度/mm0,+32m直尺:抽检30%

8侧墙预留钢筋间距/mm±10尺量:抽检10%

9预留钢筋长度/mm≥设计值尺量:抽查10%

4

DB63/T1980—2021

表4洞口构件实测项目

项次检查项目规定值或允许偏差检查方法和频率

1△混凝土强度/MPa在合格范围内按JTGF80/1附录D检查

2构件长度/mm±5尺量:抽检30%,每个块件检查2次

3构件高度/mm±5尺量:抽检30%,每个块件检查2次

4构件宽度/mm±5尺量:抽检30%,每个块件检查2次

5表面平整度/mm0,+52m直尺:抽检30%

6△接口尺寸控制值/mm±5尺量:抽检10%

5.2.3外观质量

构件外观质量应符合表5规定。

表5结构外观质量缺陷

名称现象外观缺陷

露筋构件内钢筋未被混凝土包裹而外露钢筋外露

构件主要受力部位存在蜂窝;其他部位单个蜂窝面积大于0.02m2;

混凝土表面缺失水泥砂浆而形成粗

蜂窝或总面积超过所在面面积的1%;或深度超过10mm及1/2保护层厚度

集料外露

的蜂窝。

混凝土表面局部缺陷、粗糙或密集预制构件:麻面总面积超过所在面面积的2%;

麻面

小凹坑现浇构件:麻面总面积超过所在面面积的3%。

孔洞混凝土中孔穴深度超过保护层厚度混凝土表面有孔洞

若杂物为钢筋、钢板等易腐蚀金属,视同为露筋;

夹渣混凝土中夹有杂物

若杂物为土块、木块、混凝土碎块及其他杂物等视同为蜂窝。

主要受力部位有疏松;其他部位疏松总面积超过所在面面积的1%;

由离析、振捣不足而形成的局部不密

疏松任何一处面积大于0.02m2的疏松;或深度超过10mm及1/2保护层厚

度的疏松。

缝隙从混凝土表面延伸至混凝土内构件主要受力部位有影响结构性能或使用功能的裂缝,其他部位裂

裂缝

部缝宽度≥0.2mm。

连接部位构件连接处混凝土缺陷及连接钢筋、顶板与侧墙、节段与节段间承插口连接部位,以及侧墙与底板预留

缺陷连接件松动连接钢筋有影响结构传力性能的缺陷。

缺棱掉角、棱角不直、翘曲不平、有影响使用功能或构件安装的外形缺陷,深度超过1/2保护层厚度

外形缺陷

飞边凸肋等的啃边、蹦角。

其他表

构件表面掉皮、起砂、沾污等缺陷超过所在面面积的2%。

面缺陷

6地基处理

6.1基本要求

地基处理应满足以下基本要求:

5

DB63/T1980—2021

a)地基处理后的位置、范围和高程应符合设计要求;

b)地基处理施工记录及有关地基承载力试验资料等应齐全、完整;

c)混凝土垫层铺筑应均匀、密实、平整,并按规定的配合比施工。

6.2实测项目

涵洞的地基处理实测项目应符合表6规定。

表6地基处理质量标准

项次检查项目允许偏差检查方法和频率

1△地基承载力满足设计要求沿涵洞长度每隔10m测1处,每道涵洞不少于3处

2基底顶面高程/mm±30水准仪:每道涵洞长度不大于20m测5点,每增加5m增加1点

3轴线偏位/mm25全站仪:每道涵洞2个点

4压实度/%≥96按JTGF80/1附录B检查,每20m2测2点

5垫层混凝土强度/MPa在合格标准内按JTGF80/1附录D检查

6垫层厚度/mm≥设计值尺量:抽查3个断面

7地基与基础垫层平整度/mm0,+32m直尺:抽查3~5处

7涵洞主体安装

7.1基本要求

涵洞主体安装应满足以下基本要求:

涵洞侧墙底部与基础垫层紧密贴合;

节段平接缝填充材料的种类、规格应满足设计要求;

构件破损时,不应安装;

各类接缝位置正确,填缝材料嵌填密实,表面平整、无空鼓、裂缝现象;

节段平接缝与沉降缝位于同一竖直平面;

涵洞内不应遗留建筑垃圾等杂物。

7.2实测项目

涵洞主体安装实测项目应符合表7规定。

6

DB63/T1980—2021

表7装配式涵洞安装实测项目

规定值或允许偏差

项次检查项目检查方法和频率

mm

1相邻涵洞节
