JJG 30-2002 通用卡尺
JJG 30-2002 Current Calipers
基本信息
发布历史
-
2002年04月
-
2012年03月
研制信息
- 起草单位:
- 陕西省计量测试研究所
- 起草人:
- 王彩霞、常青
- 出版信息:
- 页数:12页 | 字数:14 千字 | 开本: 大16开
内容描述

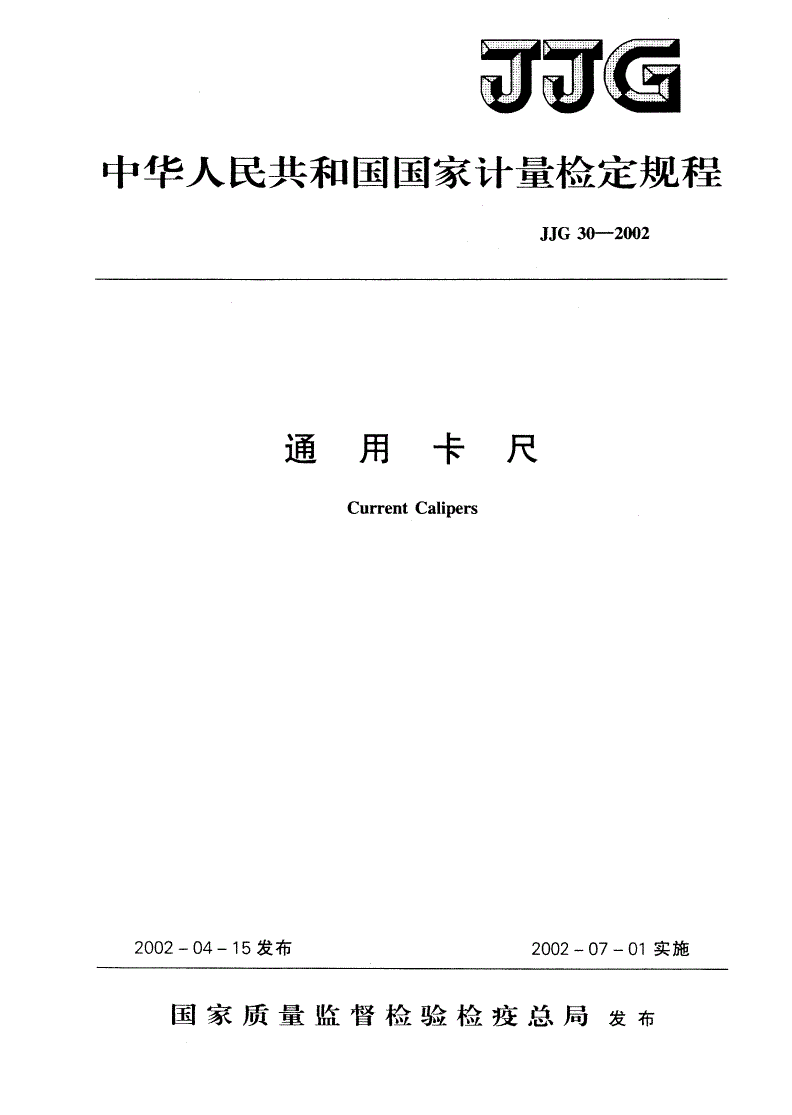

JJG
中华人民共和国国家计量检定规程
JJG302002
通用卡尺
CurrentCalipers
2002-04-15发布2002-07-01实施
家质量监督检验检疫总局发布
JJG30—2002

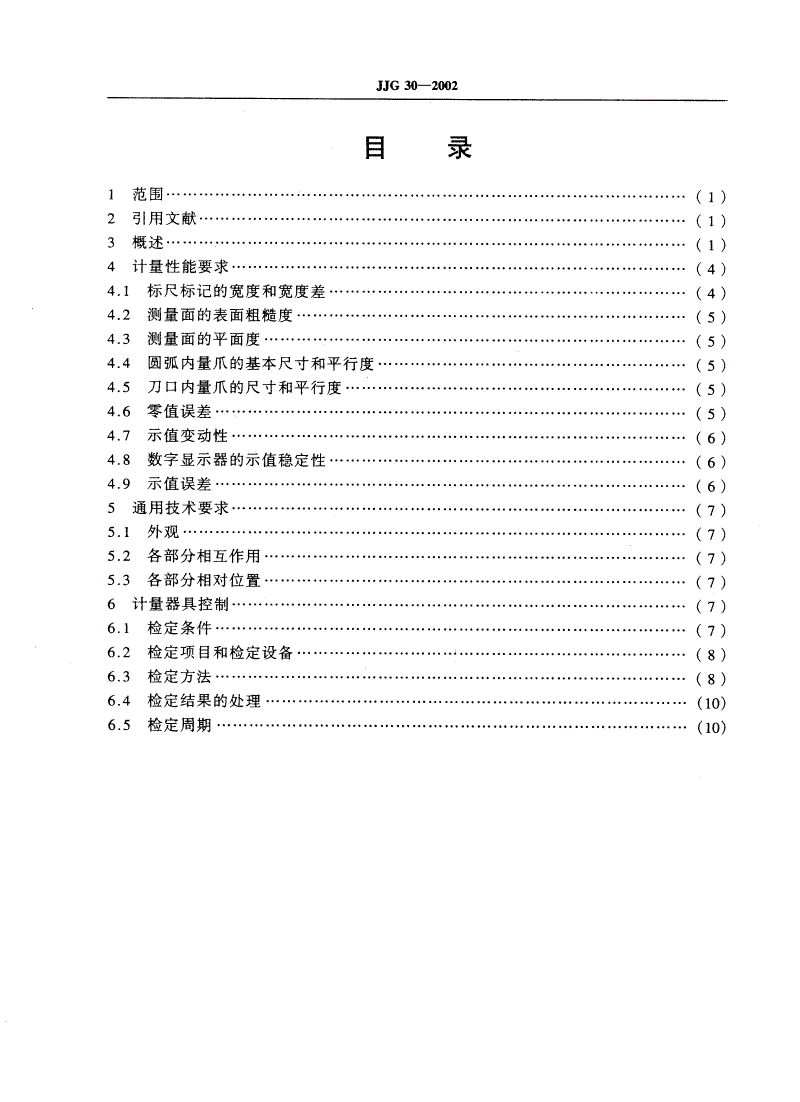

目录
1范围…………………(1)
2引用文献……………(1)
3概述…………………(1)
4计量性能要求………………………(4)
4.1标尺标记的宽度和宽度差…………(4)
4.2测量面的表面粗糙度………………(5)
4.3测量面的平面度……………………(5)
4.4圆弧内量爪的基本尺寸和平行度…………………(5)
4.5刀口内量爪的尺寸和平行度………(5)
4.6零值误差……………(5)
4.7示值变动性…………(6)
4.8数字显示器的示值稳定性…………(6)
4.9示值误差……………(6)
5通用技术要求………………………(7)
5.1外观…………………(7)
5.2各部分相互作用……………………(7)
5.3各部分相对位置……………………(7)
6计量器具控制………………………(7)
6.1检定条件……………(7)
6.2检定项目和检定设备………………(8)
6.3检定方法……………(8)
6.4检定结果和处理……………………(10)
6.5检定周期……………(10)
JJG30—2002

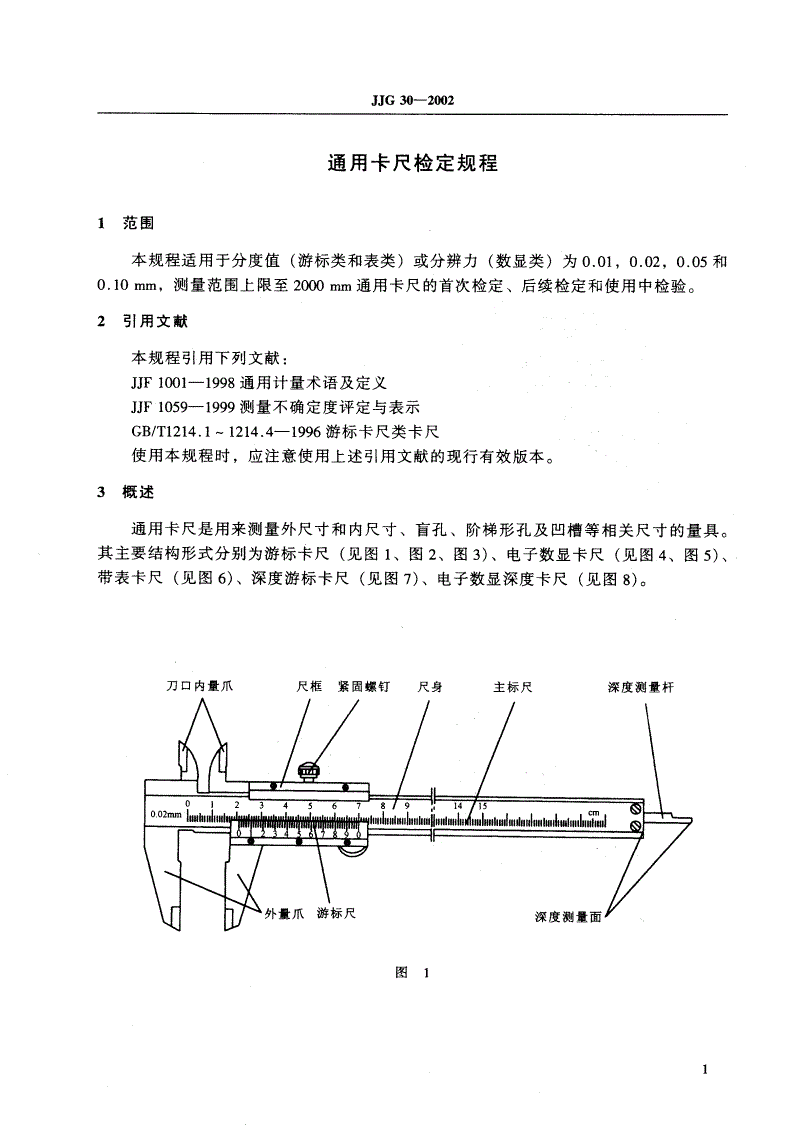

通用卡尺检定规程
1范围
本规程适用于分度值(游标类和表类)或分辨(数显类)为0.01,0.02,0.05和0.10mm,
测量范围上限至2000mm通用卡尺的首次检定、后续检定和使用中检验。
2引用文献
本规程引用下列文献:
JJF1001—1998通用计量术语及定义
JJF1059—1999测量不确定度评定与表示
GB/T1214.1~1214.4—1996游标卡尺类卡尺
使用本规程时,应注意使用上述引用文献的现行有效版本。
3概述
通用卡尺是用来测量外尺寸和内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具。
其主要结构形式分别为游标卡尺(见图1、图2、图3)、电子数显卡尺(见图4、图5)、
带表卡尺(见图6)、深度游标卡尺(见图7)、电子数显深度卡尺(见图8)。
刀口内量爪尺框紧固螺钉尺身主标尺深度测量杆
0.02mm
外量爪游标尺深度测量面
图1
JJG30—2002
刀口外量爪尺框紧固螺钉尺身主标尺
外量爪游标尺微动装置
圆弧内量爪
图2
尺框紧固螺钉尺身主标尺
微动装置
外量爪游标尺
圆弧内量爪
图3
JJG30—2002
紧固螺钉
刀口内量爪尺框尺身深度测量杆
17.36mm
深度测量面
功能按钮
外量爪
图4
尺身尺框紧固螺钉数字显示器
0000.00
外量爪
圆弧内量爪功能按钮微动装置
图5
刀口内量爪尺框坚固螺钉尺身主标尺深度测量杆
深度测量面
外量爪圆标尺
毫米读数部位
图6
JJG30—2002
测量面尺框坚固螺钉尺身主标尺
基座游标尺
基准面
图7
测量面尺框坚固螺钉数字显示器尺身
060.09
基座
功能按钮
基准面
图8
4计量性能要求
4.1标尺标记的宽度和宽度差
4.1.1游标卡尺的主标尺和游标尺的标记宽度和宽度差应符合表1的规定。
表1标尺标记的宽度和宽度差mm
分度值标尺标记宽度
