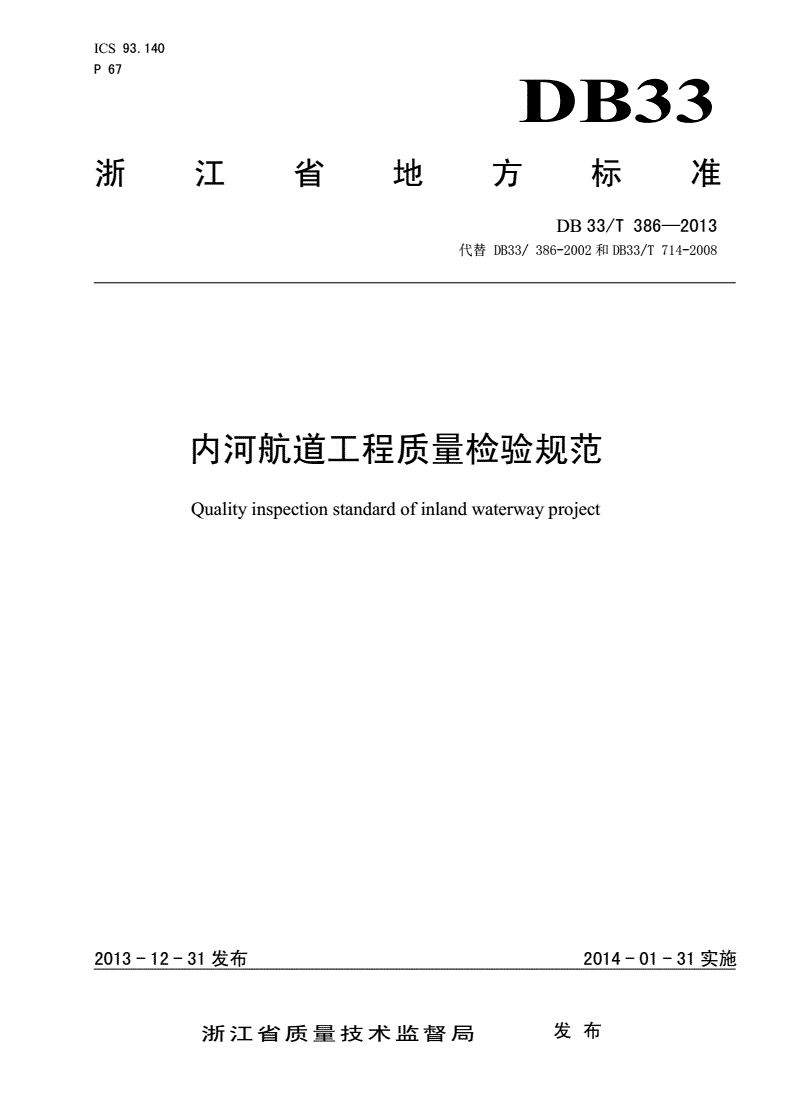

DB33/T 386-2013 内河航道工程质量检验规范

ICS93.140

P67

DB33

浙江省地方标准

DB33/T386—2013

代替DB33/386-2002和DB33/T714-2008

内河航道工程质量检验规范

Qualityinspectionstandardofinlandwaterwayproject

2013-12-31发布2014-01-31实施

浙江省质量技术监督局发布

DB33/T386—2013

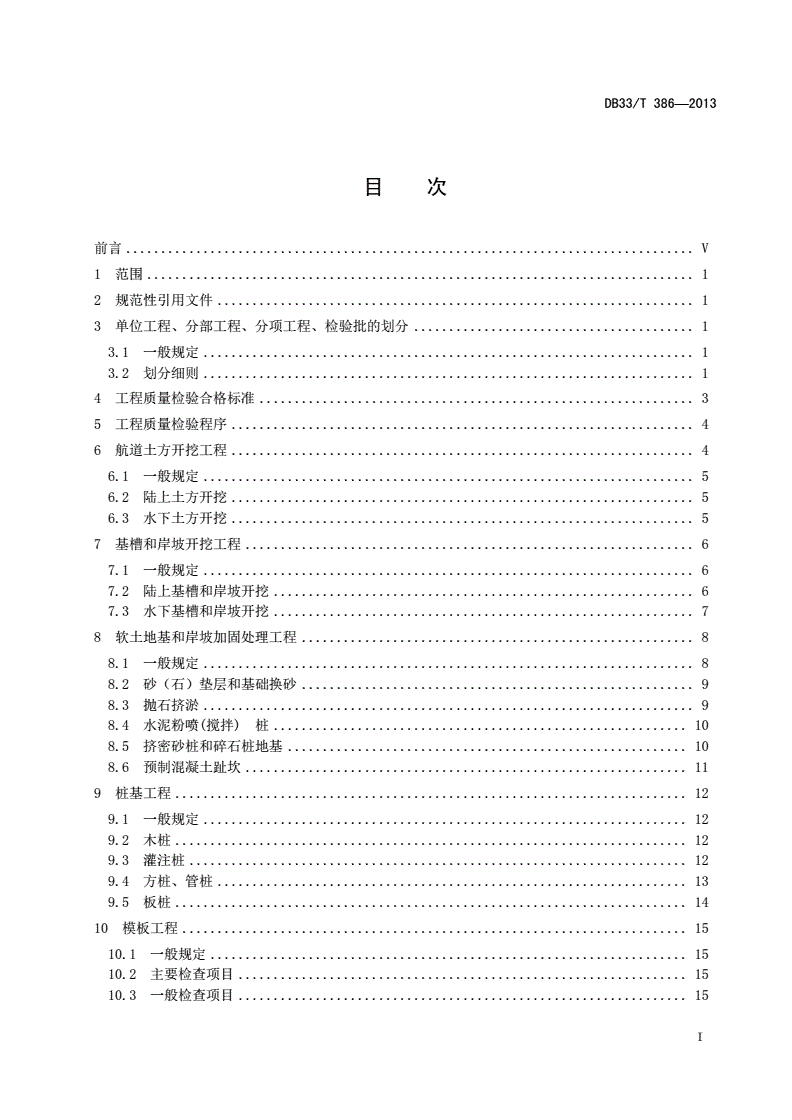

目次

前言.................................................................................V

1范围..............................................................................1

2规范性引用文件....................................................................1

3单位工程、分部工程、分项工程、检验批的划分........................................1

3.1一般规定......................................................................1

3.2划分细则......................................................................1

4工程质量检验合格标准..............................................................3

5工程质量检验程序..................................................................4

6航道土方开挖工程..................................................................4

6.1一般规定......................................................................5

6.2陆上土方开挖..................................................................5

6.3水下土方开挖..................................................................5

7基槽和岸坡开挖工程................................................................6

7.1一般规定......................................................................6

7.2陆上基槽和岸坡开挖............................................................6

7.3水下基槽和岸坡开挖............................................................7

8软土地基和岸坡加固处理工程........................................................8

8.1一般规定......................................................................8

8.2砂（石）垫层和基础换砂........................................................9

8.3抛石挤淤......................................................................9

8.4水泥粉喷(搅拌)桩...........................................................10

8.5挤密砂桩和碎石桩地基.........................................................10

8.6预制混凝土趾坎...............................................................11

9桩基工程.........................................................................12

9.1一般规定.....................................................................12

9.2木桩.........................................................................12

9.3灌注桩.......................................................................12

9.4方桩、管桩...................................................................13

9.5板桩.........................................................................14

10模板工程........................................................................15

10.1一般规定....................................................................15

10.2主要检查项目................................................................15

10.3一般检查项目................................................................15

I

DB33/T386—2013

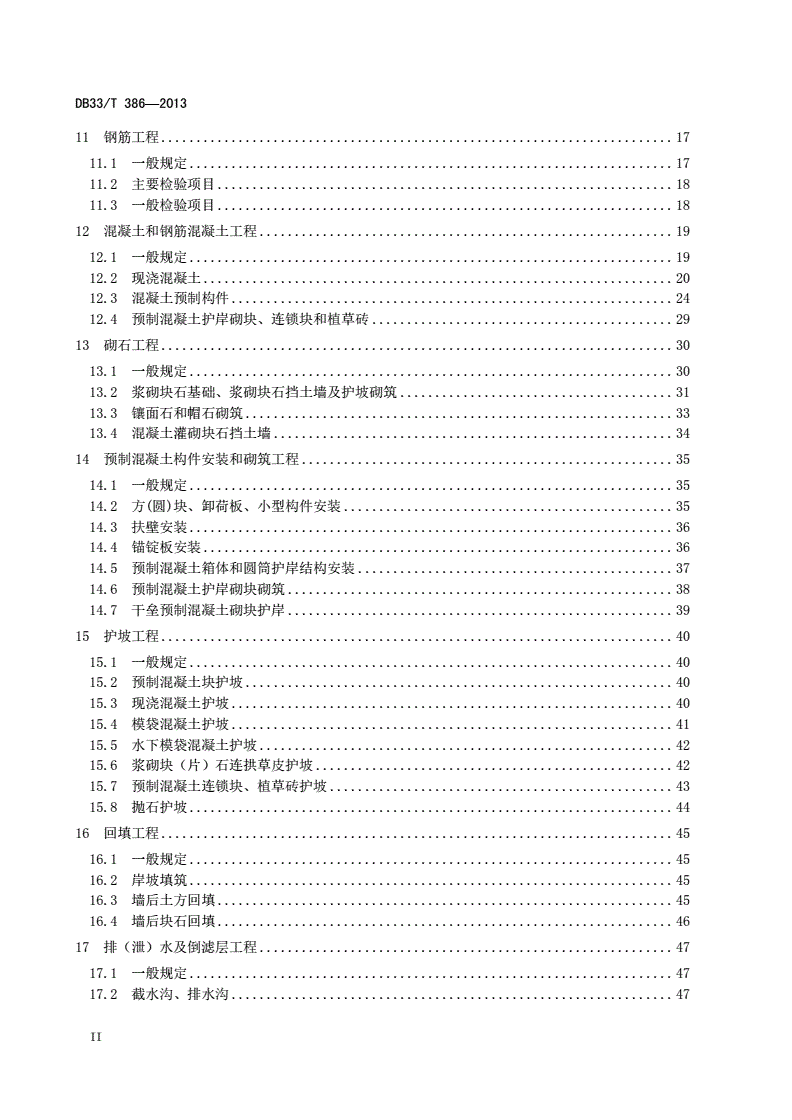

11钢筋工程.........................................................................17

11.1一般规定.....................................................................17

11.2主要检验项目.................................................................18

11.3一般检验项目.................................................................18

12混凝土和钢筋混凝土工程...........................................................19

12.1一般规定.....................................................................19

12.2现浇混凝土...................................................................20

12.3混凝土预制构件...............................................................24

12.4预制混凝土护岸砌块、连锁块和植草砖...........................................29

13砌石工程.........................................................................30

13.1一般规定.....................................................................30

13.2浆砌块石基础、浆砌块石挡土墙及护坡砌筑.......................................31

13.3镶面石和帽石砌筑.............................................................33

13.4混凝土灌砌块石挡土墙.........................................................34

14预制混凝土构件安装和砌筑工程.....................................................35

14.1一般规定.....................................................................35

14.2方(圆)块、卸荷板、小型构件安装...............................................35

14.3扶壁安装.....................................................................36

14.4锚锭板安装...................................................................36

14.5预制混凝土箱体和圆筒护岸结构安装.............................................37

14.6预制混凝土护岸砌块砌筑.......................................................38

14.7干垒预制混凝土砌块护岸.......................................................39

15护坡工程.........................................................................40

15.1一般规定.....................................................................40

15.2预制混凝土块护坡.............................................................40

15.3现浇混凝土护坡...............................................................40

15.4模袋混凝土护坡...............................................................41

15.5水下模袋混凝土护坡...........................................................42

15.6浆砌块（片）石连拱草皮护坡...................................................42

15.7预制混凝土连锁块、植草砖护坡.................................................43

15.8抛石护坡.....................................................................44

16回填工程.........................................................................45

16.1一般规定.....................................................................45

16.2岸坡填筑.....................................................................45

16.3墙后土方回填.................................................................45

16.4墙后块石回填.................................................................46

17排（泄）水及倒滤层工程...........................................................47

17.1一般规定.....................................................................47

17.2截水沟、排水沟...............................................................47

II

DB33/T386—2013

17.3排水管涵（盖板涵）..........................................................48

17.4排水窨井....................................................................49

17.5倒滤层及泄水管..............................................................49

18沉降缝和伸缩缝工程..............................................................51

18.1一般规定....................................................................51

18.2主要检验项目................................................................51

18.3一般检验项目................................................................51

19标志、标牌工程..................................................................51

19.1一般规定....................................................................51

19.2基础工程....................................................................52

19.3里程牌和界桩................................................................52

19.4标志牌......................................................................53

19.5杆型标志....................................................................54

19.6玻璃钢塔标..................................................................56

19.7桥涵标及桥柱灯..............................................................56

19.8浮标工程....................................................................58

20绿化工程........................................................................59

20.1一般规定....................................................................59

20.2岸坡绿化....................................................................59

20.3服务区绿化..................................................................60

21信息化工程......................................................................61

21.1一般规定....................................................................61

21.2视频监控系统................................................................61

21.3可变信息标志................................................................63

21.4射频识别系统................................................................65

21.5光缆、电缆线路..............................................................66

21.6监控中心设备系统............................................................67

21.7大屏幕显示系统..............................................................69

21.8太阳能供电系统..............................................................70

21.9低压配电设施................................................................71

21.10低压电力电缆线路...........................................................72

22附属工程........................................................................72

22.1一般规定....................................................................73

22.2踏步........................................................................73

22.3系船设施....................................................................73

22.4橡胶护舷....................................................................74

22.5钢护舷......................................................................75

22.6铁爬梯和钢栏杆..............................................................76

22.7钢护角......................................................................77

附录A（规范性附录）内河航道工程施工现场质量管理检查记录...........................79

III

DB33/T386—2013

附录B（规范性附录）内河航道工程质量检验记录........................................80

附录C（规范性附录）主要材料试验和现场检验抽样组批原则及检验项目....................94

附录D（规范性附录）内河航道工程混凝土结构实体质量验证性检测要求....................99

参考文献............................................................................101

IV

DB33/T386—2013

前言

本规范按照GB/T1.1-2009给出的规则起草。

本规范是根据2009年1月1日实施的JTS257-2008《水运工程质量检验标准》及其它国家行业标准规

范和我省内河航道工程质量检验的实践基础上，并结合我省内河航道工程技术的现状和发展方向,对

DB33/386-2002《内河航道工程质量检验评定标准》进行修订。

本规范代替DB33/386-2002《内河航道工程质量检验评定标准》和DB33/T714-2008《预制混凝土

组合结构型航道护岸工程质量检验规范》。本部分以DB33/386-2002为主，整合了DB33/T714-2008

的部分内容，与DB33/386-2002相比主要技术变化如下：

——本规范由强制性调整为推荐性；

——修改了“范围”（见1章，2002年版1章）；

——修改了“规范性引用文件”（见2章，2002年版2章）；

——删除了“总则”（见2002年版的3章）；

——增加了“检验批划分”（见3.1.4）；

——修改了工程“质量检验合格标准”的章标题和内容（见4章，2002年版5章）；

——修改了“工程质量检验程序：的章标题和内容，由“鉴定制”改为“备案制”（见5章，2002

年版的6章）；

——增加了将工程检验内容分为“主要检验项目”和“一般检验项目”（见6章～22章内容）；

——增加了工程检验内容的“一般规定”（见8.1、9.1、10.1、11.1、12.1、13.1、14.1、15.1、

16.1、17.1、18.1、19.1、20.1、21.1、22.1）；

——增加了“软土地基和岸坡加固处理工程”中的“挤密砂桩和碎石桩地基”、“预制混凝土齿坎”

质量要求（见8.5和8.6）；

——修改了“桩基工程”的目次的章编排次序（见9章，2002年版的15章）；

——修改了“桩基工程”的条标题（见9.2～9.5，2002版的15.1～15.4）；

——增加了“模板工程”的条标题（见10.1～10.3，2002版的10章）；

——增加了“钢筋工程”的条标题（见11.1～11.3，2002版的11章）；

——修改了“混凝土和钢筋混凝土工程”的章标题（见12章，2002年版的12章）；

——增加了“混凝土和钢筋混凝土工程”的条标题（见12章，2002年版的12章）；

——增加了“混凝土和钢筋混凝土工程”中的“混凝土构件表面缺陷及分级标准”（见表27）；

——修改了“砌石工程”的条标题（见13.2～13.3，2002年版的13.1～13.3）；

——增加了“砌石工程”中的“混凝土灌砌块石挡土墙”（见13.4）；

——删除了“砌石工程”中的砌石墩、台（见2002年版的13.4）；

——修改了“混凝土和钢筋混凝土构件安装工程”的章标题、条标题（见14章，2002年版的16

章）；

——增加了“混凝土和钢筋混凝土构件安装工程”中的“预制混凝土箱体和圆筒护岸结构安装”、

“预制混凝土护岸砌块砌筑”和“干垒预制混凝土砌块护岸”质量要求（见14.5～14.7）；

——修改了“护坡工程”的章标题（见15章，2002年版的14章）；

——增加了“护坡工程”中的“浆砌块（片）石连拱草皮护坡”、“预制混凝土连锁块、植草砖护

坡”、“抛石护坡”和“水下模袋混凝土护坡”质量要求（见15.5～5.8）；

V

DB33/T386—2013

——修改了“回填工程”的章标题（见16章，2002年版17章）；

——增加了“回填工程”中的“块石回填”质量要求（见16.4）；

——删除了“回填工程”中的“抛石、理坡及安放”质量要求（见2002年版的17.3）；

——删除了“排（泄）水及倒滤层工程”中的“土工织物垫（滤）层”质量要求（见2002年版的

18.5）；

——修改了“沉降缝和伸缩缝工程”的章标题（见18章，2002年版的19章）；

——增加了“沉降缝和伸缩缝工程”的条标题（见18章，2002年版的19章）；

——修改了“标志、标牌工程”的章标题（见19章，2002年版的20章）；

——修改了“标志、标牌工程”的条标题（见19.8，2002年版的20.3）；

——增加了“标志、标牌工程”中的“基础工程”、“杆型标志”、“玻璃钢塔标”、“桥涵标及

桥柱标”（见19.2、19.5、19.6、19.7）；

——增加了“绿化工程”、“信息化工程”质量要求（见20章、21章）

——增加了“附属工程”中的“系船设施”、“橡胶护舷”和“钢护舷”质量要求（见22.3～22.5）；

——修改了“附录A”和“附录B”的章标题（见附录A、附录B，2002年版的附录A、附录B）；

——增加了“附录B”中的“（）检验批质量检验记录表”、“（）分项工程质量检验记

录表”、“（）分部工程质量检验记录表”、“单位工程质量检验记录表”、“建设项目和单

项工程质量检验汇总表”、“绿化工程观感质量评分表”和“信息化工程观感质量评分表”（见表

B.1、表B.2、表B.3、表B.4、表B.5、表B.8、表B.9）；

——增加了“附录B”“表B.6”“一”中的“砌块护面胸墙”、“预制混凝土箱体、圆筒胸墙”

“预制混凝土连锁块、植草砖坡面”和“板桩胸墙”的观感质量评分内容（见附录B中的表B.6）；

——删除了“附录B”中“桥梁观感质量评分表”和“船闸主体工程观感质量评分表”（见2002

年版的附录B中的表B.2和表B.3）；

——修改了“附录C”和“附录D”的章标题和内容（见附录C和附录D，2002年版的附录C和附

录D）；

——删除了“附录E”和“附录F”（见2002年版的“附录E”和“附录F”）；

——删除了“条文说明”（见2002年版的附条文说明）；

——增加了“参考文献”（见参考文献）。

本规范由浙江省交通运输厅提出并归口。

本规范起草单位：浙江省交通运输厅工程质量监督局、浙江省港航管理局、湖州市港航管理局、嘉

兴市港航管理局、嘉兴市交通工程质量安全监督站、湖州市交通工程处、嘉兴市世纪交通设计有限公司。

本规范主要起草人：邵宏、吴安宁、陈妙初、张慧昕、汤修华、刘耿耿、何仲文、歩海兵、赵炳忠、

赵殿鹏、董志远、金建军、徐章生、陈志强、姚波、郑宏、沈勤林、吴文华、罗劲松、戴晓东、谢旭强、

吕健伟、钱惠军、蒋永明、邬谷丰、史炯等。

VI

DB33/T386—2013

内河航道工程质量检验规范

1范围

本规范规定了内河航道护岸工程、疏浚工程、标志和标牌工程、绿化工程、信息化工程等内河航道

质量检验要求。

本规范适用于建设、设计、施工、监理、试验检测单位和质量监督机构对内河航道新建、改建和扩

建工程质量的检验和管理。

2规范性引用文件

下列规范性文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用

于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋

GB1499.2钢筋混凝土用钢第2部分:热轧带肋钢筋

GB/T23826高速公路LED可变信息标志

GB/T23828高速公路LED可变限速标志

GB50214组合钢模板技术规范

JG3042环氧树脂涂层钢筋

JGJ18钢筋焊接及验收规程

JGJ107钢筋机械连接通用技术规程

JTJ/272港口工程混凝土非破损检测技术规程

JTS202-1水运工程混凝土施工规范

JTS202-2水运工程混凝土质量控制标准

HG/T2866橡胶护舷

DB33/1068浙江省园林绿化工程施工质量验收规范

3单位工程、分部工程、分项工程、检验批的划分

3.1一般规定

3.1.1内河航道工程质量检验应按单位工程、分部工程和分项工程及检验批进行划分。

3.1.2单位工程应按工程使用功能、施工和验收的独立性进行划分。

3.1.3分部工程应按工程的部位进行划分。

3.1.4分项工程应按施工的主要工种、工序、材料和施工工艺等进行划分。施工范围较大的分项工程

宜将分项工程划分为若干检验批。检验批可根据施工及质量控制和检验的需要按结构变形缝、施工段或

一定数量等进行划分。

3.2划分细则

3.2.1护岸工程

1

DB33/T386—2013

3.2.1.1护岸工程按合同标段划分单位工程，服务区护岸可单独划分单位工程；

3.2.1.2分期实施的护岸工程按施工阶段划分单位工程；

3.2.1.3护岸工程分部、分项工程划分及名称见表1的规定。

表1护岸工程分部、分项工程划分及名称

序号分部工程名称分项工程名称

基槽（坑）与岸坡开挖，砂（石）垫层和基础换砂，抛石挤淤，水泥粉喷(搅拌)桩，挤密砂桩和碎石

1地基与基础桩地基，预制混凝土趾坎(制作、打设)，木桩，灌注桩，方桩、管桩，板桩，现浇混凝土垫层，现

浇混凝土基础，浆砌块石基础等。

板桩墙（制作、下沉），现浇混凝土挡土墙，现浇混凝土护面，现浇混凝土扶壁墙，现浇锚锭墙，现

浇混凝土帽梁，预制构件（制作、安装），浆砌块石挡土墙，镶面石砌筑，帽石砌筑，混凝土灌砌块

挡土墙墙体、护

2石挡土墙，预制混凝土护岸砌块砌筑，干垒预制混凝土砌块，预制混凝土块护坡，现浇混凝土护坡，

坡

模袋混凝土护坡，水下模袋混凝土护坡，浆砌块（片）石连拱草皮护坡，预制混凝土连锁块、植草砖

护坡，抛石护坡，勾缝，沉降（伸缩）缝等。

3上部结构现浇混凝土压顶，预制构件（制作、安装），沉降（伸缩）缝等。

4回填工程倒滤层，泄水管，岸坡填筑，墙后回填，块石回填等

截水沟、排水沟，排水管涵（盖板涵），排水窨井，踏步，系船设施，橡胶护舷，钢护舷，铁爬梯和

5附属工程

钢栏杆，钢护角等。

注：现浇或预制混凝土应包括模板、钢筋、混凝土三个分项工程。

3.2.2疏浚工程

3.2.2.1疏浚工程按合同标段划分单位工程；

3.2.2.2分期实施的疏浚工程按施工阶段划分单位工程；

3.2.2.3疏浚工程不划分分部工程及分项工程。

3.2.3标志、标牌工程

3.2.3.1标志、标牌工程按合同标段划分单位工程；

3.2.3.2分期实施的标志、标牌按施工阶段划分单位工程；

3.2.3.3标志、标牌工程分部、分项工程划分及名称见表2的规定。

表2标志、标牌工程分部、分项工程划分及名称

序号分部工程名称分项工程名称

1里程牌和界桩基槽开挖，现浇混凝土基础，砌石基础，混凝土里程牌、界桩（制作、安装）等。

2标志和标牌基槽（坑）开挖，桩基，现浇混凝土基础、墩、台，砌石基础、墩、台，标志标牌（制作、安装）等。

3水上浮式标志鼓型浮标，杆型浮标，船型浮标等。

3.2.4绿化工程

3.2.4.1绿化工程按合同标段划分单位工程；

3.2.4.2绿化工程分部、分项工程划分及名称见表3的规定。

2

DB33/T386—2013

表3绿化工程分部、分项工程划分及名称

序号分部工程名称分项工程名称

1每1km～3km航段或每处岸坡绿化，服务区绿化。

3.2.5信息化工程

3.2.5.1信息化工程按合同标段划分单位工程；

3.2.5.2信息化工程分部、分项工程划分见表4的规定。

表4信息化工程分部、分项工程划分及名称

序号分部工程名称分项工程名称

视频监控系统，可变标志，射频识别系统，光缆、电缆线路，监控中心设备系统，大屏幕显示

1航道监控

系统，太阳能供电系统。

2低压配电设施低压配电设备，低压电力电缆线路。

4工程质量检验合格标准

4.1检验批质量合格应符合下列规定：

a)主要检验项目的质量经检验应全部合格；

b)一般检验项目的质量经检验应全部合格。其中允许偏差的抽查合格率应达到80%及以上，信息

化工程中带“△”项目抽查合格率应达到100%，且不合格点的最大偏差值对于影响结构安全和

使用功能的不得大于允许偏差值的1.5倍。

4.2分项工程质量合格应符合下列规定：

a)分项工程所含的检验批均应符合质量合格的规定，当分项工程不划分为检验批时，分项工程质

量合格标准也应符合4.1条a、b款规定；

b)分项工程所含检验批的质量检验记录应完整。

4.3分部工程质量合格应符合下列规定：

a)分部工程所含分项工程的质量均应符合质量合格的规定；

b)质量控制资料应完整；

c)地基与基础、主体结构和设备安装等分部工程有关安全、功能的检验和抽样检测结果应符合有

关规定。

4.4单位工程质量合格应符合下列规定：

a)所含分部工程的质量均应符合质量合格的规定；

b)质量控制资料和所含分部工程有关安全和主要功能的检验资料应完整；

c)主要功能项目的抽查结果应符合本规范的相应规定；

d)观感质量应符合本标准的相应要求。

4.5建设项目和单项工程质量合格应符合下列规定：

3

DB33/T386—2013

a)所含项目单位工程的质量均应符合质量合格的规定；

b)工程竣工档案应完整。

4.6质量控制资料核查、安全和主要功能的检验资料核查、主要功能抽查记录和观感质量检查应按本

规范附录B的相应规定填写。

4.7当分部工程、分项工程及检验批的质量不符合合格要求时，应按下列规定进行处理：

a)经返工重做或更换构配件、设备的应重新进行检验；

b)经检测鉴定达不到设计要求，经过加固补强后，应经原设计单位核算认可，如能够满足设计要

求，可认定为质量合格；

c)经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术

处理方案和协商文件进行验收；

d)通过返修或加固仍不能满足安全使用要求的分部工程和单位工程，不得验收。

4.8内河航道工程质量检验记录和质量控制资料应符合下列规定：

a)检验批、分项工程、分部工程、单位工程、单项工程和建设项目质量检验记录、工程质量控制

资料核查记录和有关安全与主要功能抽测记录应按本规范附录B的规定填写；

b)主要材料进场复验
