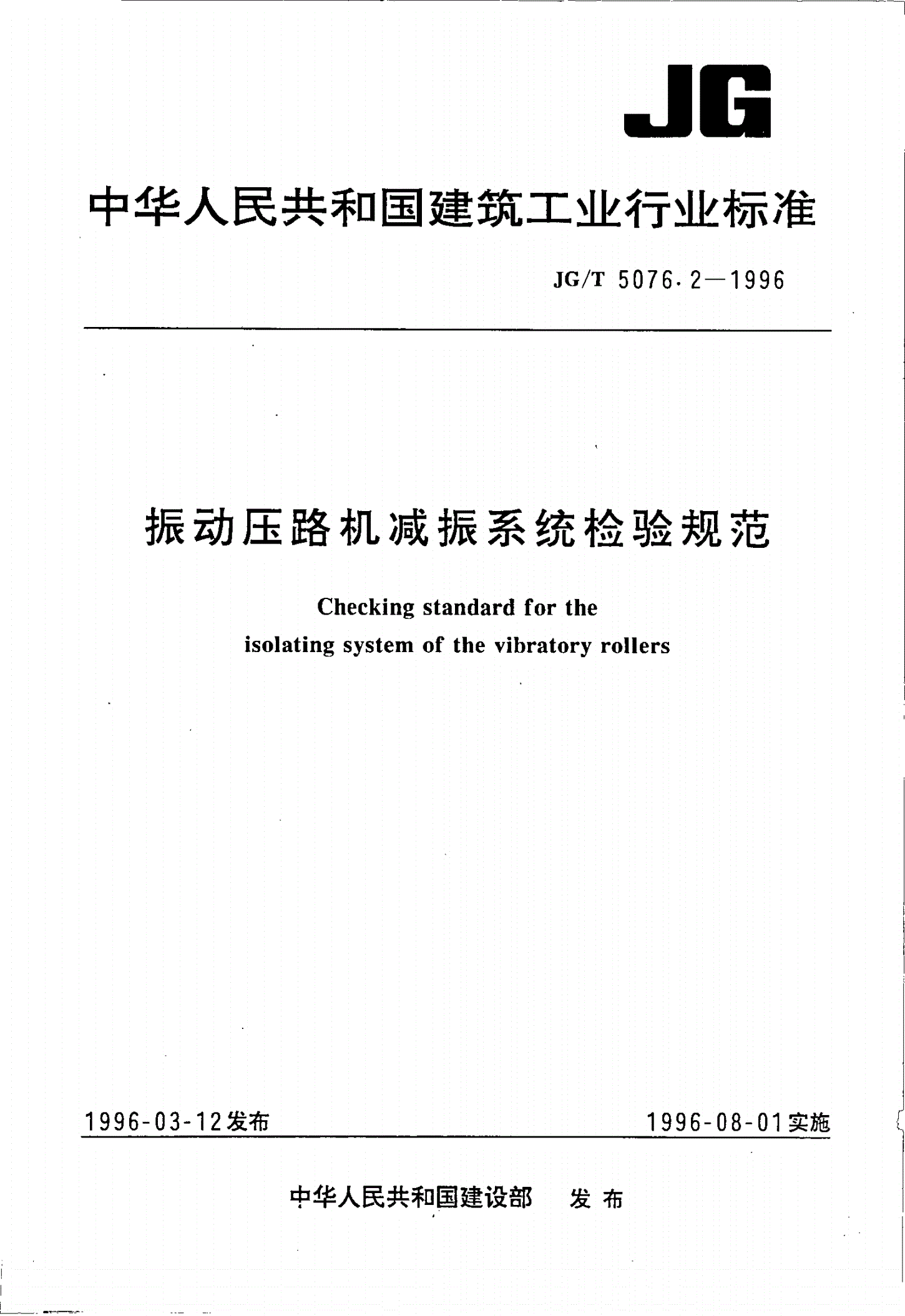

JG/T 5076.2-1996 振动压路机减振系统检验规范

J6

中华人民共和国建筑工业行业标准

Jc/T5076.2一1996

振动压路机减振系统检验规范

Checkingstandardforthe

isolatingsystemofthevibratoryrollers

1996一03一12发布1996一08一01实施

中华人民共和国建设部发布

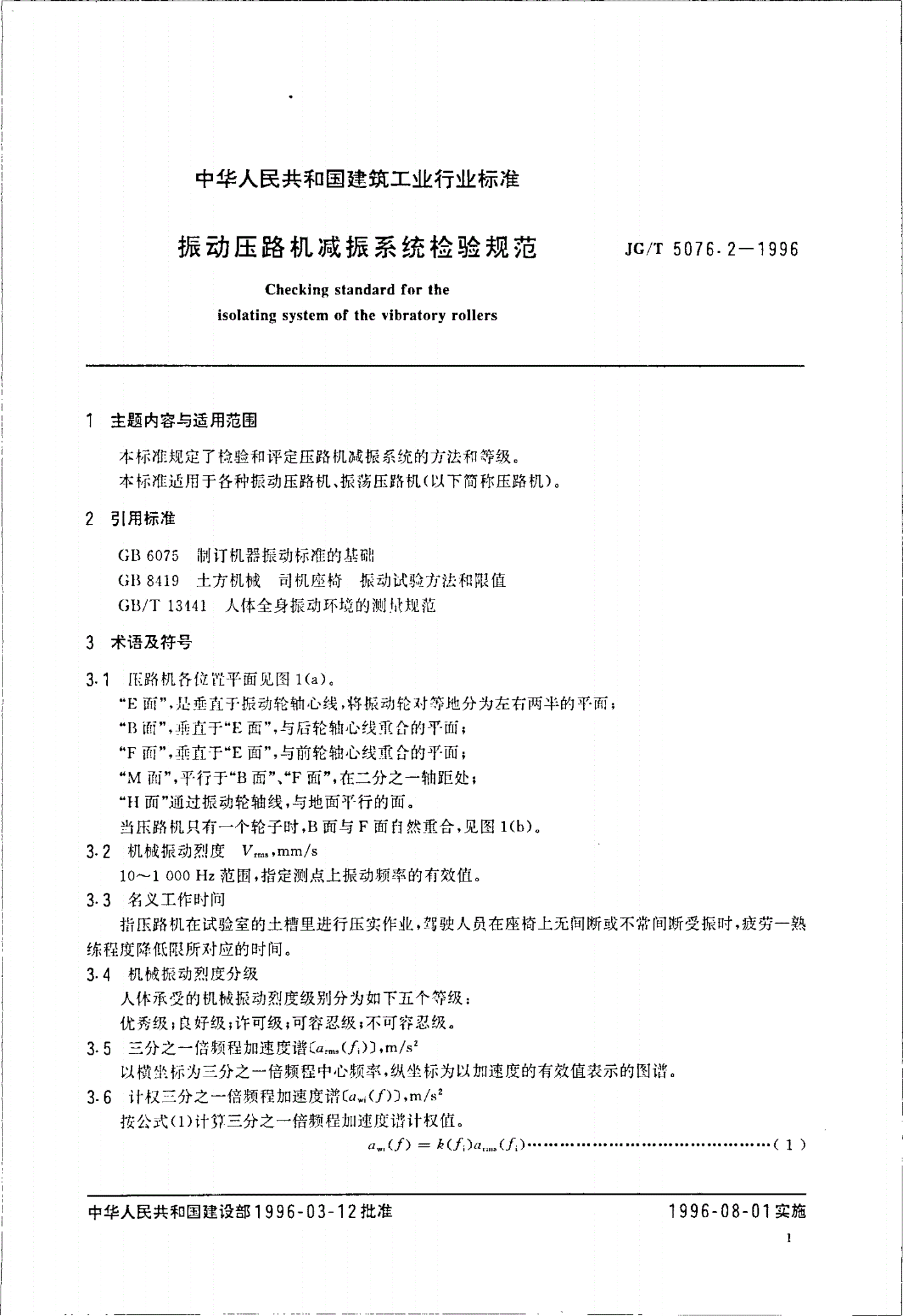

中华人民共和国建筑工业行业标准

振动压路机减振系统检验规范JG/T50762一1996

Checkingstandardforthe

isolatingsystemofthevibratoryrollers

主题内容与适用范围

本标准规定了检验和评定压路机减振系统的方法和等级。

本标准适用于各种振动压路机、振荡压路机(以下简称压路机)。

2引用标准

GB6075制订机器振动标准的基础

GB8419土方机械司机座倚振动试验方法和限值

GB/T13441人体全身振动环境的测量规范

术语及符号

3.1压路机各位找平面见图1(a).

"E面”，是垂直于振动轮轴心线，将振动轮对等地分为左右两半的平面;

"B面”.垂直于E“面”，与后轮轴心线重合的平面;

"F面”，垂直于E“面”，与前轮轴心线重合的平面;

..M面”.平行于B“面”、"F面.，在二分之一轴距处;

"H面”通过振动轮轴线，与地面平行的面。

当压路机只有一个轮子时，B面与F面自然重合，见图1(b),

3-2机械振动烈度V-mm/s

10^-1000H:范围，指定测点上振动频率的有效值。

3-3名义工作时间

指压路机在试验室的土槽里进行压实作业，驾驶人员在座椅上无间断或不常间断受振时，疲劳一熟

练程度降低限所对应的时间。

3.4机械振动烈度分级

人体承受的机械振动烈度级别分为如下五个等级:

优秀级;良好级;许可级;可容忍级;不可容忍级。

3-5三分之一倍频程加速度谱Ca_(f)),m/s=

以横坐标为三分之一倍频程中心频率，纵坐标为以加速度的有效值表示的图谱。

3.6计权三分之一倍频程加速度谱Ca}(f),m/sz

按公式((1)计算三分之一倍频程加速度谱计权值。

a,,(f)=k(f)a,.(f)…门)

中华人民共和国建设部1996一03一12批准1996一08一01实施

l

JG/T50762一1996

式中:f—三分之一倍频程中心频率,Hz;

k(五)—加权系数，见表to

x(垂向)

r(纵向

/Z(mm)

(a)两轮

Xc垂向)

Y(纵向)

/Z(Arl)

蔺轮或后轮轴线

(b)单轮

图1

JG/T50762一1996

表1

序号三分之一倍频程中心颇率,Hz加权系数

11.00.50=一6dB

21.250.56=一5dB

31-600.63=一4dB

42.00.71=一3dB

52.50.80=-2dB

63.150.90=一1dB

74.01.00=0dB

85.01.00=0dB

96.31.00=0dB

108.01.00=0dB

1110.00.80=一2dB

1212.50.63=一4dB

1316.00.50=一6dB

142Q.00.40=一8dB

1525.00.315=一10dB

1631.50.25=一12dB

1740.00.20=一14dB

1850.00.16=一16dB

1963.00.125=一18dB

2080.00.10=一20dB

3-了人体纵向振动

指由人体臂部传向头部的振动，见图2,

图2

4测t仪器的配里及要求

4.1测量仪器的频率范围

4}1}1机械振动烈度测量仪器的频率范围为10^-1000HZ

JG-T5076.21996

车1.2人体纵向振动的测峨和分析仪器的频率范围为、一〔100Hz.,

4.2测星机械振动烈度的传感器应符合(;B6075的要求.测敬人体纵向振动的半刚性软盘s'';符介

GB8119的要求

4.3在测员人体纵向振动时，不得采用(;B/T13441所推荐的人体适度仪，而应采用能测址分之

倍频程加速度ON的仪器和分析设备

4-4所有测量仪器必须是经过计觉鉴定合格的。

压路机各测量点机械振动烈度的测量与评定

5.1测量方法

5.1.1压路机振动轮在测量时的支承条件

a.振动轮在废旧的轮胎上振动(注意:不得在轮胎碎块上振动);

b.当压路机振动轮放到废轮胎上后，轮胎的垂直变形量必须大于40mm，但要小于80mm.

5-1.2压路机在测试时的运转条件

a.发动机转速调到标定转速;

b.振动轮工作颇率调至各档颇率中的最低档，允许偏差士10%。当压路机的工作频率从。起连续

可调时测试时调至最大值;

名义振幅调到最大值。

5.2铰接式压路机振动轮框架

5-2-1测量点见图3和表2.测童点一定要选择在框架承受主要力的构件上。

5-2-2振动烈度评定

5-2.2.1振动轮不作驱动轮时.振动轮框架各测量点的振动烈度评定应符合表3的规定。

5.2.2.2振动轮作W动轮时.振动轮框架的振动烈度评定应符合表4的规定。

图3

J,c/T50762一1996

表2

序号测量点代号测试方向测量点位置备注

1xY垂向框架右边，F面或n面内

2XZ垂向框架左边，F面或B面内

3一}垂向框架上垂向V.,.最大的一点迎检找出

4xX垂向框架上垂向V-最小的一点，家指定

注:驾驶员在操作位置时，柜架前、后、左、右与驾驶员的实际前、后、左、右一致(以下同).

表3

等级

振动烈度V-

序号XY

mm/sxxXD

XZ

1妻0.28<0.45

2>O.45<0.71

优秀级

3>0.71<I.12优秀级

许可级

4李1.12<1.80

5->I.80<2.80

良好级

6)2.80<4.50

良好级

7>4.50<?.10

许可级良好级

8>7.10<11.2

许可级

9李11.2<18.0

可容忍级许可级

10妻18.0<28.0

可容忍级

11妻28.0<45.0

可容忍级

12>45.0<71.0不可容忍级

不可容忍级

13)71.0<112不可容忍级

表4

等级

振动烈度V-

序号

mm/，XXXYXD

X乙

1>O.45}<。.71

2李0.71<l.12

3>l.12}<l.8。优秀级优秀级

4->l.80<2.80优秀级

5)2.80<4.50

6)4.50}<7.’“

良好级

7>7.10<11.2

良好级

8)11.2<18.0

许可级良好级

9}>18.0}<28.0许可级

10>28.0<45.0

可容忍级许可级

11>45.0<71.0

可容忍级

12>71.0<112

可容忍级

13)112<180不可容忍级

不可容忍级

14】)180<280不可容忍级

5.3轮胎驱动铰接式压路机后框架

JG/T50762一1996

5.3.1测量点见图4和表5,测量点应选在后框架承受主要力的构件上。

5.3.2压路机以四缸或四缸以上的发动机为动力时，后车架的振动烈度评定应符合表s的规定。

5.3.3压路机以三缸或三缸以下的发动机为动力时
