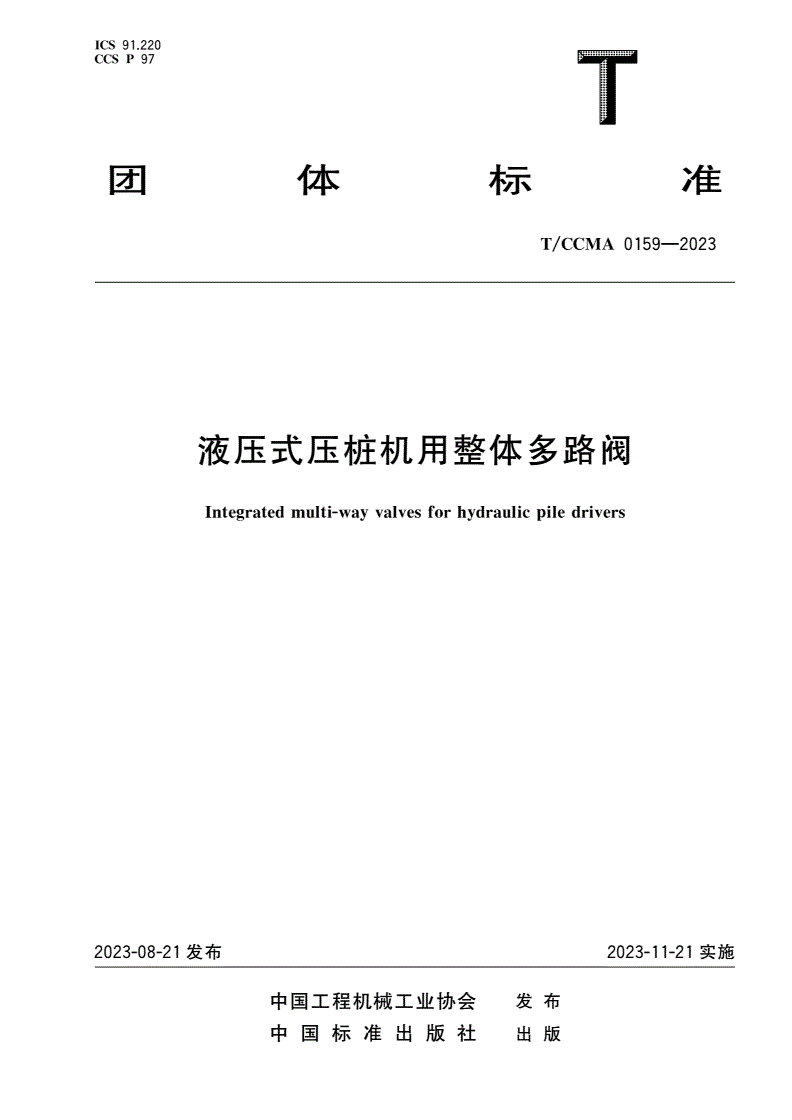

T/CCMA 0159-2023 液压式压桩机用整体多路阀

ICS91220

CCSP.97

团体标准

T/CCMA0159—2023

液压式压桩机用整体多路阀

Integratedmulti-wayvalvesforhydraulicpiledrivers

2023-08-21发布2023-11-21实施

中国工程机械工业协会发布

中国标准出版社出版

T/CCMA0159—2023

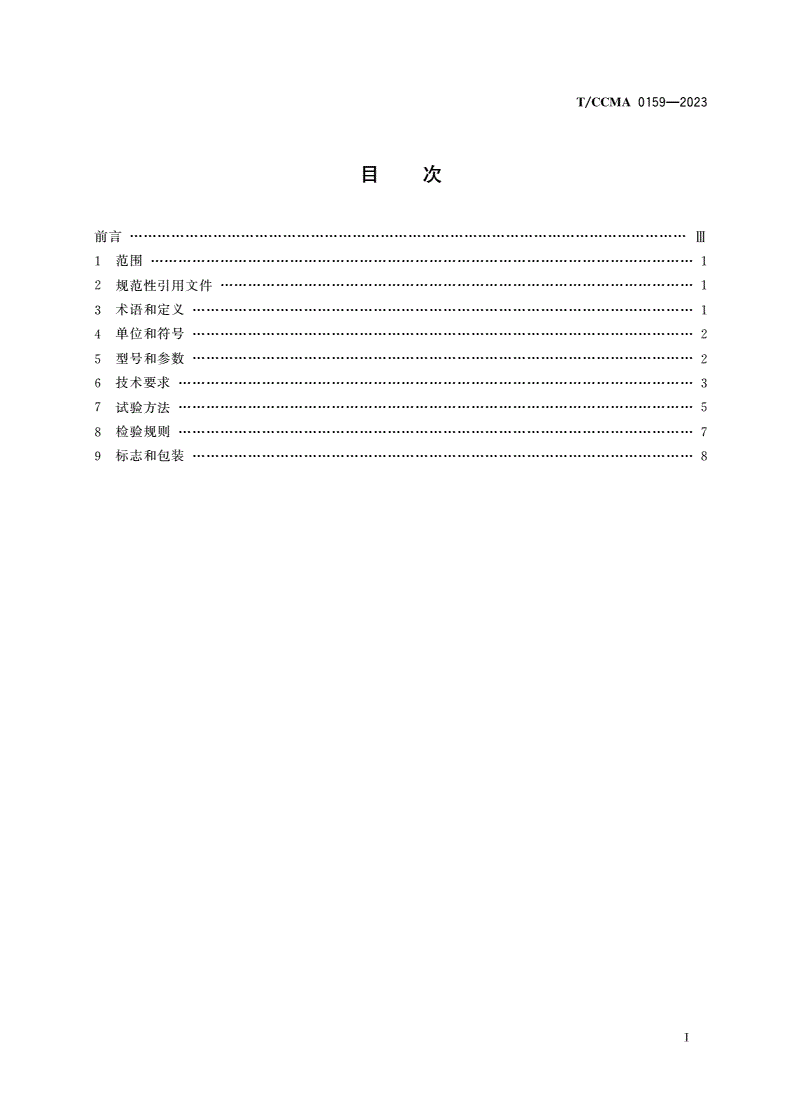

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

单位和符号

4………………2

型号和参数

5………………2

技术要求

6…………………3

试验方法

7…………………5

检验规则

8…………………7

标志和包装

9………………8

Ⅰ

T/CCMA0159—2023

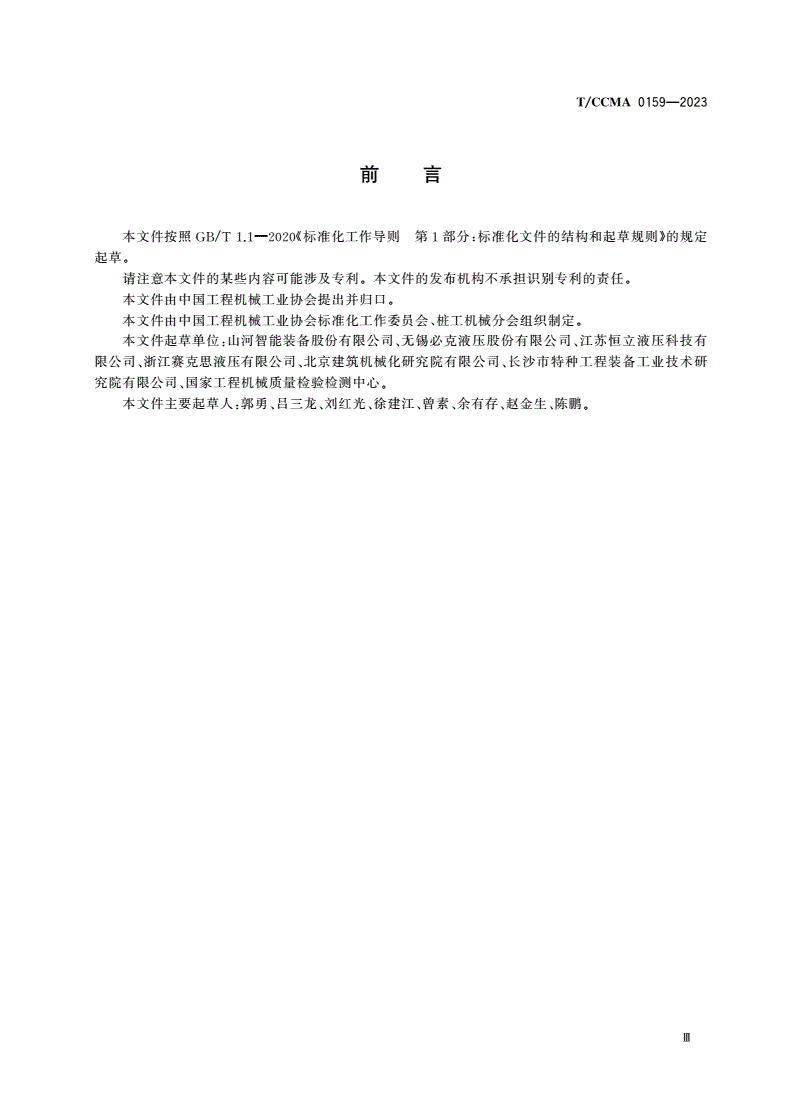

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国工程机械工业协会提出并归口

。

本文件由中国工程机械工业协会标准化工作委员会桩工机械分会组织制定

、。

本文件起草单位山河智能装备股份有限公司无锡必克液压股份有限公司江苏恒立液压科技有

:、、

限公司浙江赛克思液压有限公司北京建筑机械化研究院有限公司长沙市特种工程装备工业技术研

、、、

究院有限公司国家工程机械质量检验检测中心

、。

本文件主要起草人郭勇吕三龙刘红光徐建江曾素余有存赵金生陈鹏

:、、、、、、、。

Ⅲ

T/CCMA0159—2023

液压式压桩机用整体多路阀

1范围

本文件界定了液压式压桩机用整体多路阀的术语和定义规定了技术要求描述了相应的试验方

,,

法确立了检验规则并规定了标志和包装方面的内容同时给出了便于技术规定的单位符号型号和

,,,、、

参数

。

本文件适用于液压式压桩机用整体多路阀的制造和检验

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

流体传动系统及元件图形符号和回路图第部分图形符号

GB/T786.11:

流体传动系统及元件公称压力系列

GB/T2346

液压传动连接带米制螺纹和形圈密封的油口和螺柱端第部分油口

GB/T2878.1O1:

液压元件通用技术条件

GB/T7935—2005

标牌

GB/T13306

流体传动系统及元件词汇

GB/T17446

液压传动连接法兰连接第部分系列

GB/T42086.11:3.5MPa~35MPa、DN13~DN127

液压传动连接法兰连接第部分系列

GB/T42086.22:42MPa、DN13~DN76

液压件清洁度评定方法及液压件清洁度指标

JB/T7858

液压多路换向阀

JB/T8729—2013

建筑施工机械与设备液压式压桩机

JB/T11674

3术语和定义

和界定的以及下列术语和定义适用于本文件

GB/T17446、JB/T11674JB/T8729。

31

.

液压式压桩机用整体多路阀integratedmulti-wayvalvesforhydraulicpiledrivers

由先导控制采用集成整体阀结构实现液压式压桩机的常速压桩快速压桩拔桩夹桩松桩行

、、、、、、、

走升降动作的液压控制装置

、。

注以下简称压桩机多路阀

:“”。

32

.

主压液压缸mainpilingcylinder

压桩过程中与夹桩箱固定在一起的压桩液压缸

,。

33

.

常速压桩pilingwithratedspeed

主压液压缸参与压桩以液压泵流量所决定的压桩速度进行压桩

,。

1
