GB/T 24945-2010 三轮汽车 通用技术条件

ICS65．060

T54

蝠雷

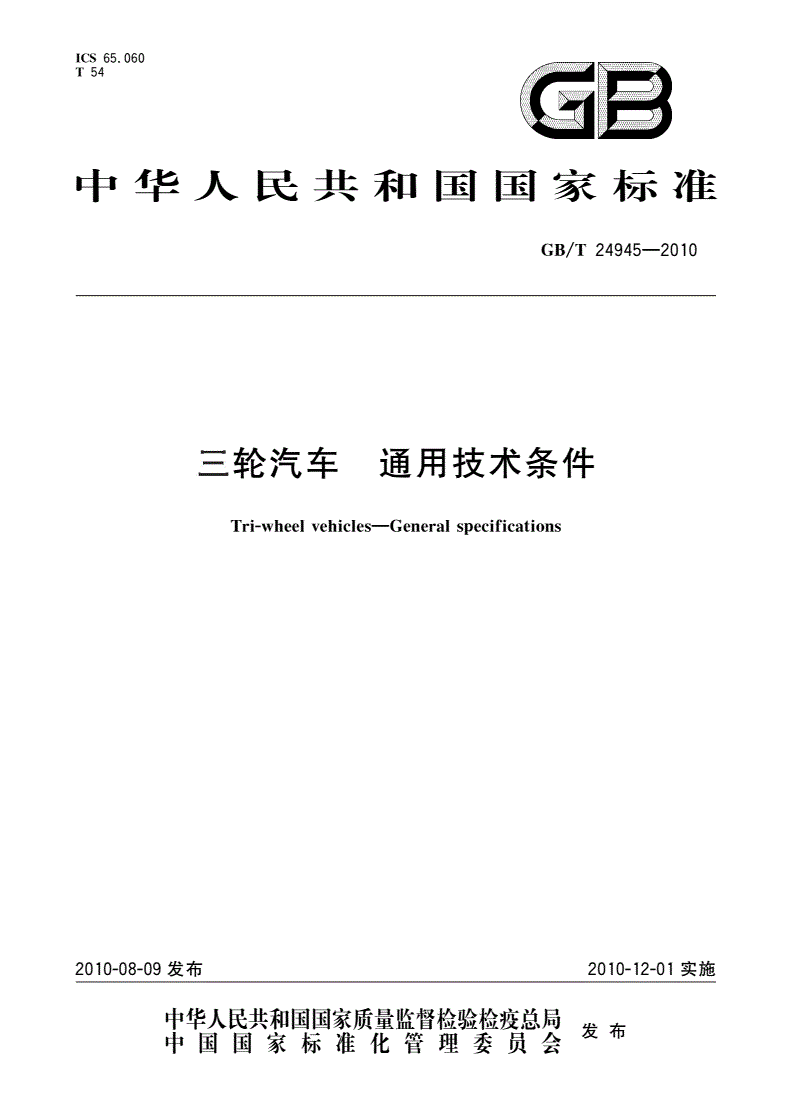

中华人民共和国国家标准

24945—2010

GB／T

三轮汽车通用技术条件

Tri—wheelvehicles--General

specifications

2010-08-09发布

牢瞀髁紫瓣譬矬瞥星发布中国国家标准化管理委员会况19

24945—2010

GB／T

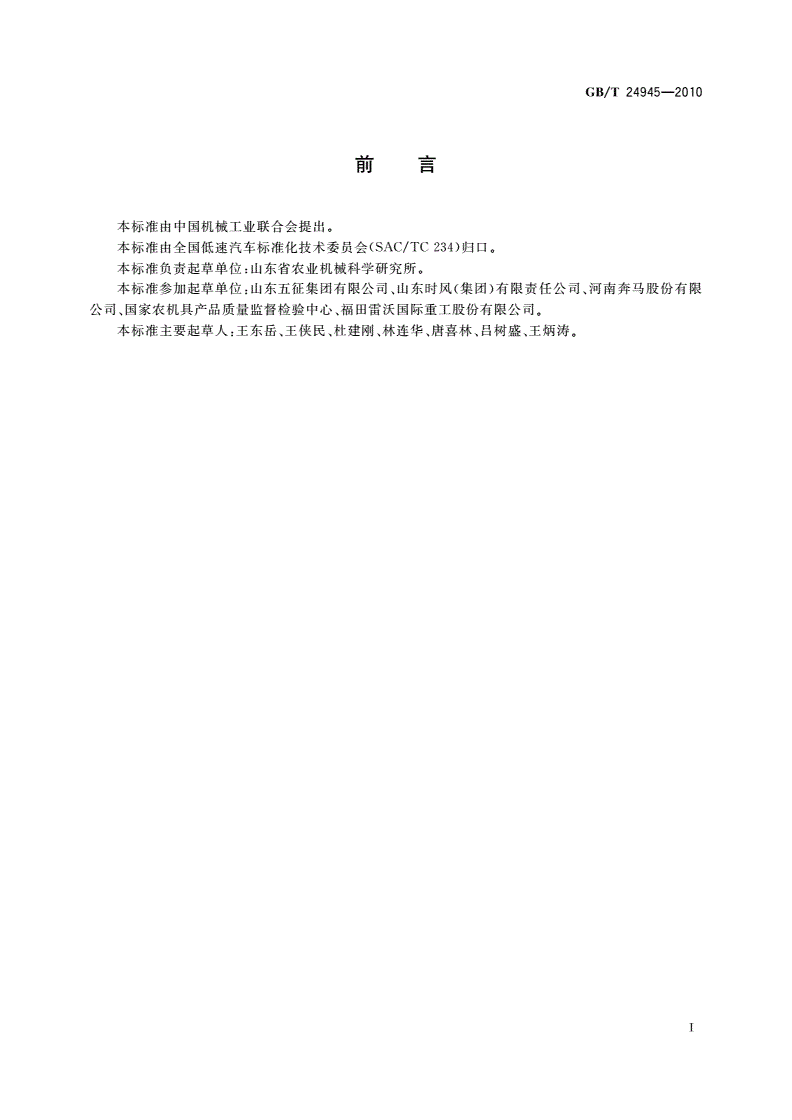

刖曷

本标准由中国机械工业联合会提出。

本标准由全国低速汽车标准化技术委员会(sAc／Tc234)归口。

本标准负责起草单位：山东省农业机械科学研究所。

本标准参加起草单位：山东五征集团有限公司、山东时风(集团)有限责任公司、河南奔马股份有限

公司、国家农机具产品质量监督检验中心、福田雷沃国际重工股份有限公司。

本标准主要起草人：王东岳、王侠民、杜建刚、林连华、唐喜林、吕树盛、王炳涛。

24945—2010

GB／T

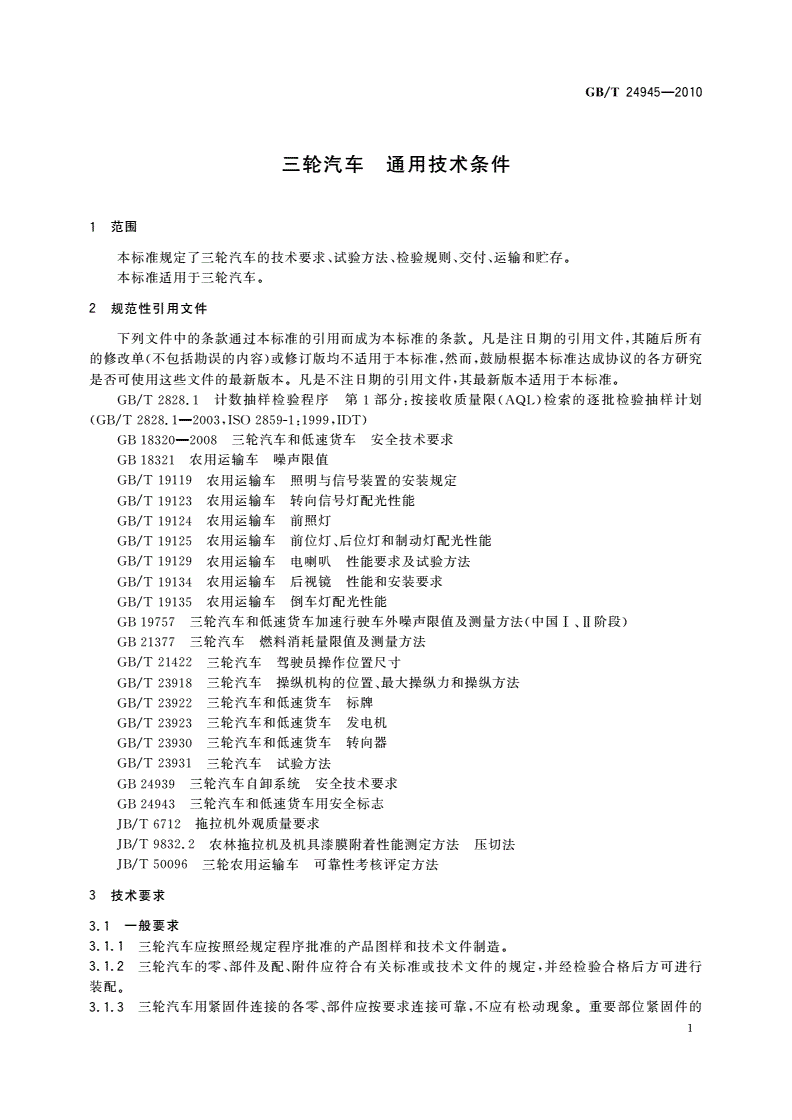

三轮汽车通用技术条件

1范围

本标准规定了三轮汽车的技术要求、试验方法、检验规则、交付、运输和贮存。

本标准适用于三轮汽车。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T

2828．1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

2828．12003，ISO2859—1：1999，IDT)

(GB／T

GB18320

2008三轮汽车和低速货车安全技术要求

GB18321农用运输车噪声限值

GB／T

19119农用运输车照明与信号装置的安装规定

GB／T19123农用运输车转向信号灯配光性能

GB／T

19124农用运输车前照灯

GB／T19125农用运输车前位灯、后位灯和制动灯配光性能

GB／T

19129农用运输车电喇叭性能要求及试验方法

GB／T19134农用运输车后视镜性能和安装要求

GB／T19135农用运输车倒车灯配光性能

GB

19757三轮汽车和低速货车加速行驶车外噪声限值及测量方法(中国I、Ⅱ阶段)

GB

21377三轮汽车燃料消耗量限值及测量方法

GB／T21422三轮汽车驾驶员操作位置尺寸

GB／T

23918三轮汽车操纵机构的位置、最大操纵力和操纵方法

GB／T23922三轮汽车和低速货车标牌

GB／T23923三轮汽车和低速货车发电机

GB／T23930三轮汽车和低速货车转向器

GB／T

23931三轮汽车试验方法

GB

24939三轮汽车自卸系统安全技术要求

GB24943

三轮汽车和低速货车用安全标志

JB／T6712拖拉机外观质量要求

JB／T9832．2农林拖拉机及机具漆膜附着性能测定方法压切法

JB／T50096三轮农用运输车可靠性考核评定方法

3技术要求

3．1一般要求

3．1．1三轮汽车应按照经规定程序批准的产品图样和技术文件制造。

3．1．2三轮汽车的零、部件及配、附件应符合有关标准或技术文件的规定，并经检验合格后方可进行

装配。

3．1．3三轮汽车用紧固件连接的各零、部件应按要求连接可靠，不应有松动现象。重要部位紧固件的

1

24945—2010

GB／T

拧紧力矩应符合产品图样或使用说明书的规定。

3．1．4三轮汽车外形应整洁，布置合理，各零部件无缺损。车体应周正，车体外缘左右对称部位高度差

不应大于40mm。三轮汽车的涂漆、铸锻件、焊接件、金属镀层等外观质量应符合JB／T6712的规定。

3．1．5三轮汽车最小离地间隙应大于或等于160mm。

3．1．6三轮汽车不应有漏油、漏水、漏气现象，也不应有泥水渗入机体。

3．1．7三轮汽车运转和行驶中发动机、传动系及其他部件不应有异常响声。

3．1．8方向把式或转向盘中置的三轮汽车核定乘坐驾驶员1人；左置转向盘三轮汽车除驾驶员外，核

定乘坐1人。

3．1．9三轮汽车的比功率应不小于4．0kW／t。

mm～40

3．1．10三轮汽车离合器应接合平稳，分离彻底。离合器踏板自由行程为20mm，踏板位置和

操纵力应符合GB／T23918的规定。

23918

3．1．11三轮汽车行车制动踏板自由行程为20mm～40mm。踏板位置和操纵力应符合GB／T

的规定。

3．1．12驻车制动装置位置和操纵力应符合GB／T23918的规定。

23918的规定。

3．1．13三轮汽车转向操纵机构的位置和操纵力应符合GB／T

3．1．14发动机油门控制装置、变速器操纵装置、自卸操纵装置的位置和操纵力应符合GB／T23918的

规定。

3．1．15三轮汽车的驾驶员操纵位置尺寸应符合GB／T21422的规定。

3．1．16全封闭驾驶室不应漏水。

3．1．17三轮汽车的转向装置应转动灵活、操纵方便、无阻滞。车轮转向过程中，不应与其他部件有干

涉现象。三轮汽车在平坦、硬实、干燥和清洁的道路上行驶不应跑偏，其转向装置不应有摆振、路感不灵

或其他异常现象。三轮汽车转向器应符合GB／T23930的规定。

3．1．18同一轴上的轮胎型号和花纹应相同，且应与最大设计车速相适应，轮胎负荷不应超过该轮胎的

额定负荷。

3．1．19三轮汽车应装有功率不小于150W的发电机且发电机性能应符合GB／T23923的规定。

3．1．20三轮汽车的灯具应安装牢靠、完好有效，不应因车辆的振动而松脱、损坏、失去作用或改变光照

方向；所有灯光的开关应安装牢固，开关自如，不应因车辆振动而自行开关。开关的位置应便于驾驶员

操纵。

3．1．21三轮汽车在检验前照灯的近光光束照射位置时，前照灯在距离屏幕10m处，光束明暗截止线

H～o．8

转角或中点的高度应为0．6H(H为前照灯基准中心高度)。

3．1．22三轮汽车必应装备的外部照明和信号装置的数量、位置、光色等要求见表l。

裹1外部照明和信号装置的数量、位置、光色要求

序号照明信号装置名称数量位置光色

近光1或2

1前照灯白色

远光1或2

2前位灯白色

2或4

3后位灯红色

4前转向信号灯2琥珀色

应符合GB／T19119的规定

5后转向信号灯2琥珀色

6制动灯2红色

7牌照灯至少1白色

8非三角形后回复反射器2红色

9倒车灯(装封闭驾驶室时)1或2白色

2

24945--2010

GB／T

3．1．23转向信号灯的配光性能应符合GB／T19123的规定；前位灯、后位灯、制动灯的配光性能应符

19135的

合GB／T19125的规定。装封闭驾驶室的三轮汽车应安装倒车灯，倒车灯性能应符合GB／T

规定。电喇叭性能应符合GB／T19129的规定。后视镜应符合GB／T19134的规定。

3．2安全要求和措施

3．2．1三轮汽车的安全要求和措施应符合GB18320--2008中第4章的规定。

3．2．2自卸系统的安全要求应符合GB24
