GB 5135.16-2010 自动喷水灭火系统 第16部分：消防洒水软管

ICS13.220.30

C84

中华人民共和国国家标准

—

GB5135.162010

自动喷水灭火系统

:

第部分消防洒水软管

16

Automaticsrinklersstem—

py

:

Part16Flexiblesrinklerhosewithfittins

pg

2010-09-26发布2011-03-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB5135.162010

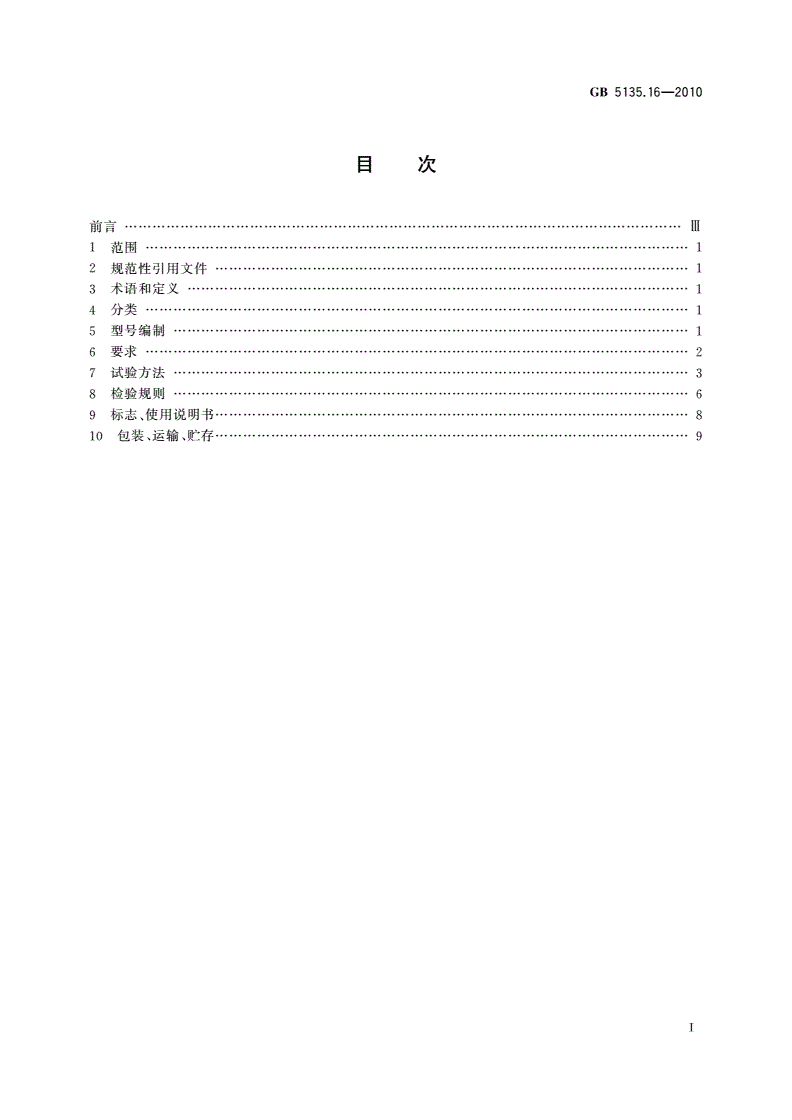

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4分类………………………1

5型号编制…………………1

6要求………………………2

7试验方法…………………3

8检验规则…………………6

、

标志使用说明书…………………………8

9

、、

10包装运输贮存…………………………9

Ⅰ

—

GB5135.162010

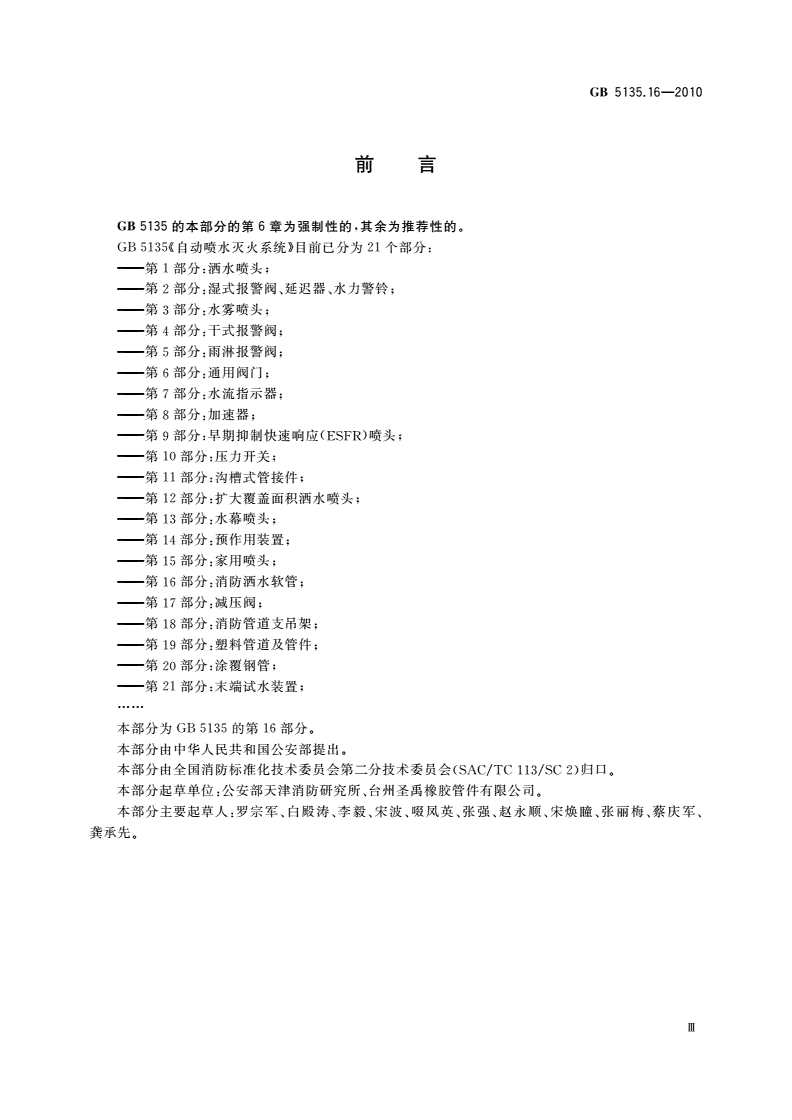

前言

,。

的本部分的第章为强制性的其余为推荐性的

GB51356

《》:

自动喷水灭火系统目前已分为个部分

GB513521

———:;

第部分洒水喷头

1

———:、、;

第部分湿式报警阀延迟器水力警铃

2

———:;

第部分水雾喷头

3

———:;

第部分干式报警阀

4

———:;

第部分雨淋报警阀

5

———:;

第部分通用阀门

6

———:;

第部分水流指示器

7

———:;

第部分加速器

8

———:();

第部分早期抑制快速响应喷头

9ESFR

———:;

第部分压力开关

10

———:;

第部分沟槽式管接件

11

———:;

第部分扩大覆盖面积洒水喷头

12

———:;

第部分水幕喷头

13

———:;

第部分预作用装置

14

———:;

第部分家用喷头

15

———:;

第部分消防洒水软管

16

———:;

第部分减压阀

17

———:;

第部分消防管道支吊架

18

———:;

第部分塑料管道及管件

19

———:;

第部分涂覆钢管

20

———:;

第部分末端试水装置

21

……

本部分为GB5135的第部分。

16

本部分由中华人民共和国公安部提出。

(//)。

本部分由全国消防标准化技术委员会第二分技术委员会SACTC113SC2归口

:、。

本部分起草单位公安部天津消防研究所台州圣禹橡胶管件有限公司

:、、、、、、、、、、

本部分主要起草人罗宗军白殿涛李毅宋波啜凤英张强赵永顺宋焕瞳张丽梅蔡庆军

龚承先。

Ⅲ

—

GB5135.162010

自动喷水灭火系统

:

第部分消防洒水软管

16

1范围

、、、、

GB5135的本部分规定了自动喷水灭火系统消防洒水软管的分类型号编制要求试验方法检验

、、、。

规则及标志包装运输贮存等

本部分适用于自动喷水灭火系统中的消防洒水软管。

2规范性引用文件

。,

下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款凡是注日期的引用文件

(),

其随后所有的修改单不包括勘误的内容或修订版均不适用于本部分然而鼓励根据本部分达成协议

。,。

的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本部分

/包装储运图示标志(/—,:,)

GBT191GBT1912008ISO7801997MOD

/()

所有部分密封管螺纹

GBT730655°

工业产品使用说明书总则

GB9969.1

/波纹金属软管通用技术条件

GBT14525

3术语和定义

下列术语和定义适用于GB5135的本部分。

3.1

消防洒水软管flexiblesrinklerhosewithfittins

pg

自动喷水灭火系统中末端连接洒水喷头的挠性金属软管。

3.2

额定工作压力ratedworkinressure

gp

消防洒水软管在使用状态下允许的最大工作压力。

4分类

按洒水软管结构可分为:

),;

a金属网套软管结构代号为W

),。

b无金属网套软管结构代号省略

5型号编制

编制方法如下:

/

ZSSR□□-□□

结构代号

额定工作压力,

MPa

长度,

mm

公称直径,

mm

自动洒水灭火系统消防洒水软管

1

—

GB5135.162010

示例:/表示公称直径为,,

1ZSSR251000-1.2W25mm长度为1000mm额定工作压力1.2MPa的金属网套洒水

软管。

示例:/表示公称直径为,,

2ZSSR201200-1.220mm长度为1200mm额定工作压力1.2MPa的无金属网套洒水

软管。

6要求

6.1外观质量

,,。

6.1.1消防洒水软管应在外表面设有永久性标志标志清晰内容应符合9.1规定

,,,

6.1.2消防洒水软管接头及外表无加工毛刺等缺陷或损坏网套网花应均匀分布其表面应平整光滑

、,()。、、、

不允许有折叠扭曲等缺陷不允许有断缺丝现象无金属网套软管表面不允许有剥层气泡夹杂

、、、、。

氧化皮锈斑裂纹尖角凹坑尖锐折叠等缺陷

6.2额定工作压力

消防洒水软管的额定工作压力应不低于1.2MPa。

6.3材料

,

消防洒水软管中与水接触的挠性过流部件应采用耐腐蚀性能不低于奥氏体不锈钢的材料制造金

属接头及网套应选用耐腐蚀材料或进行防腐处理。

6.4结构及尺寸

,/。

6.4.1消防洒水软管采用螺纹连接时应符合GBT7306的规定

6.4.2消防洒水软管末端应设有用于固定的部件或结构。

消防洒水软管长度极限偏差应符合/的规定。

6.4.3
