YC/T 362-2010 烟草机械 设备噪声声压级测量

ICS65.160

X94

备案号:—

298382010

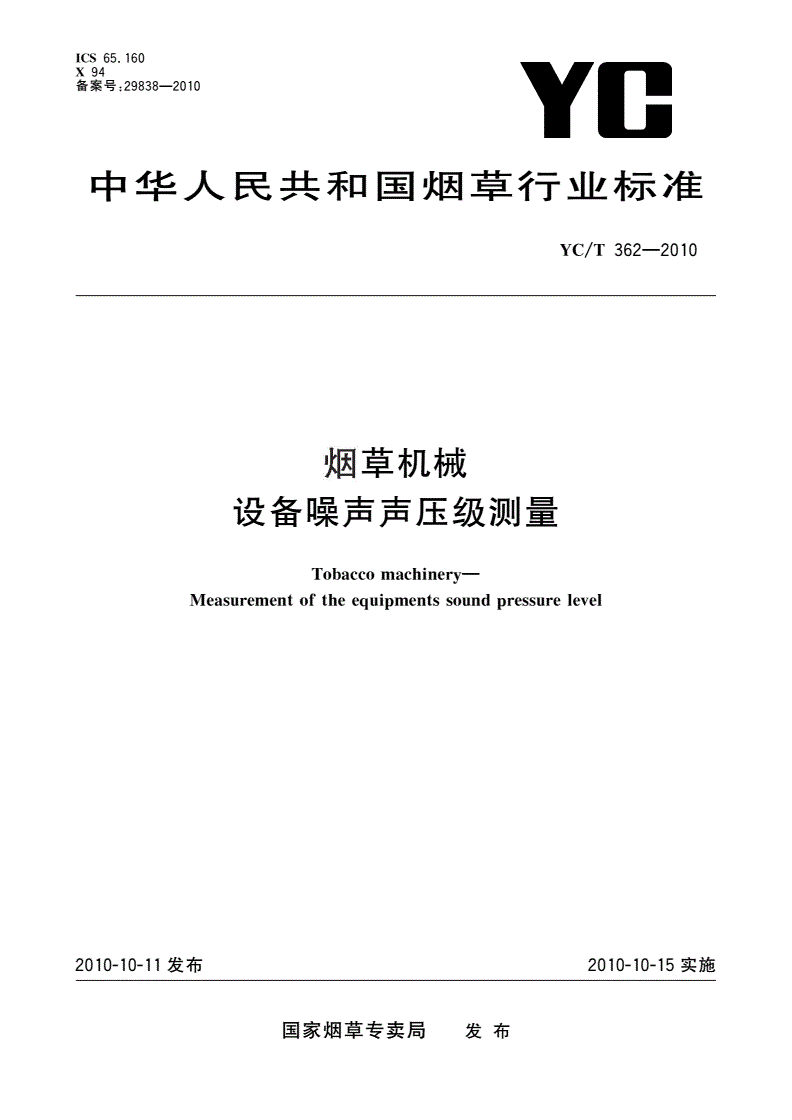

中华人民共和国烟草行业标准

/—

YCT3622010

烟草机械

设备噪声声压级测量

ㅤㅤㅤㅤ

Tobaccomachiner—

y

Measurementoftheeuimentssoundressurelevel

qpp

2010-10-11发布2010-10-15实施

国家烟草专卖局发布

/—

YCT3622010

烟草机械

设备噪声声压级测量

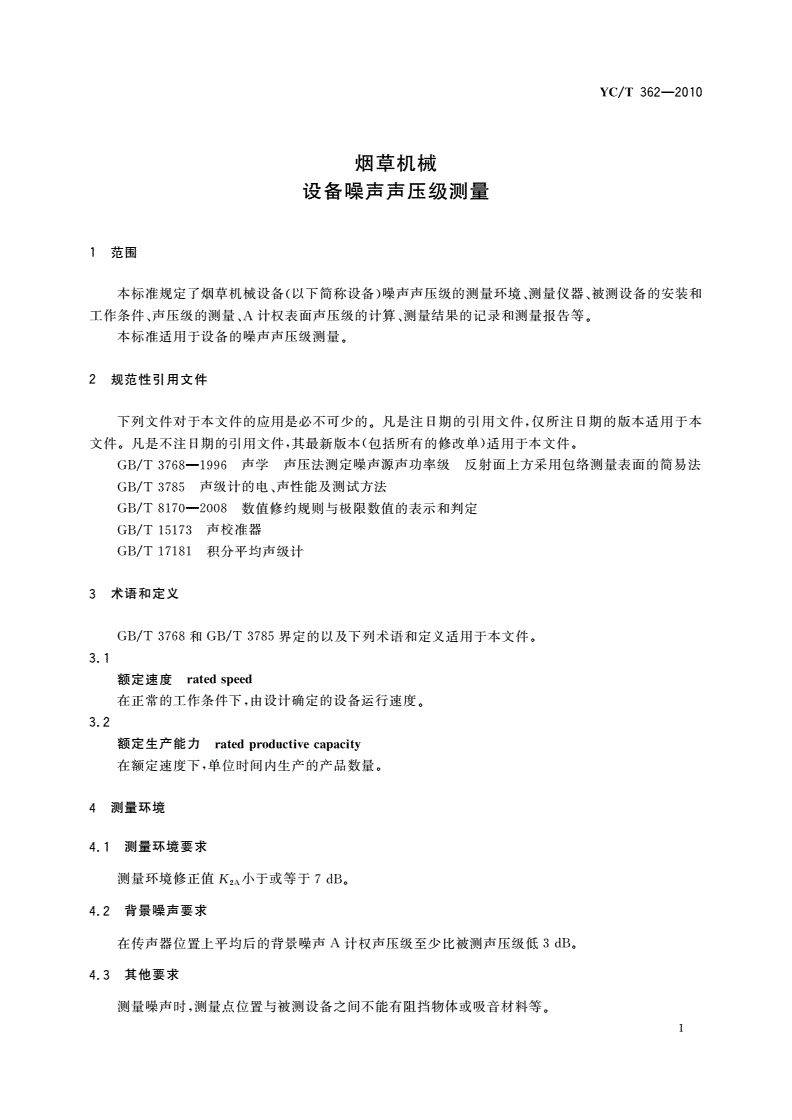

1范围

()、、

本标准规定了烟草机械设备以下简称设备噪声声压级的测量环境测量仪器被测设备的安装和

、、、。

工作条件声压级的测量计权表面声压级的计算测量结果的记录和测量报告等

A

本标准适用于设备的噪声声压级测量。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅所注日期的版本适用于本

。,()。

文件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

GBT37681996

/、

GBT3785声级计的电声性能及测试方法

/—数值修约规则与极限数值的表示和判定

GBT81702008

/声校准器

GBT15173

/积分平均声级计

GBT17181

ㅤㅤㅤㅤ

3术语和定义

/和/界定的以及下列术语和定义适用于本文件。

GBT3768GBT3785

3.1

额定速度ratedseed

p

,。

在正常的工作条件下由设计确定的设备运行速度

3.2

额定生产能力ratedroductivecaacit

ppy

,。

在额定速度下单位时间内生产的产品数量

4测量环境

4.1测量环境要求

测量环境修正值K2A小于或等于7dB。

4.2背景噪声要求

在传声器位置上平均后的背景噪声计权声压级至少比被测声压级低。

A3dB

4.3其他要求

,。

测量噪声时测量点位置与被测设备之间不能有阻挡物体或吸音材料等

1

/—

YCT3622010

5测量仪器

5.1传声器

/。

包括传声器和电缆在内的仪器系统应满足规定的型或型以上声级计的要求使

GBT378522

,/。

用积分平均声级计时应满足规定的型或型以上积分平均声级计的要求

GBT1718122

5.2校准

,(/)

每次测量前应当对传声器采用精度优于±0.3dBGBT15173的声校准器在测试的频率范围内

进行校准。

6被测设备的安装和工作条件

6.1安装

。、

被测设备应按正常使用状态安装在反射面一个或多个位置上被测设备应该远离墙壁天花板或

,。

其他反射面与任何吸声表面的距离至少为1.5m

6.2工作条件

,,:

噪声测量期间被测设备应在正常使用方式下运行并选用如下工作条件

)空载运行应在该设备运行在额定速度时进行测量;

a

)ㅤㅤㅤㅤ。

b负载运行应在该设备运行在额定生产能力时进行测量

,。

噪声测量期间被测设备工作条件应在测试报告中进行完整表述

7声压级的测量

7.1基准体的确定

,()

7.1.1确定测量表面和传声器的位置时基准体使用一个恰好包络声源被测设备且底面与反射面重

。,,

合的假想的最小矩形六面体在确定基准体大小时设备上的凸出部位如不是声源能量的主要体可不

予考虑。

,,。

7.1.2对某些特殊的设备一个基准体不能包络机组或整机的重要声源时可划分为多个基准体测量

7.2测量表面

,。

根据烟机产品的特点一般采用矩形六面体测量表面测量表面是各边与基准体对应平行且距离

为1m的假想矩形六面体表面。

7.3传声器位置与测量点的选择

,、、。

7.3.1基本传声器位置一般应取基准体的正面后面两侧面及操作者位置五个标准测量点

,:

7.3.2在下列情况下需要在矩形六面体表面按要求增加辅助测量点

),;

a对于大型设备或生产线沿设备测量表面的周边每间隔5m的间距增设一个辅助测量点

),;

b两相邻测量点的噪声测量值之差大于5dB时应在两测量点之间增加一个辅助测量点

),,,,

c在标准测量点以外沿设备测量表面的周边检验人员凭听力判断认为噪声特别大的位置应

在该位置增加一个辅助测量点。

2

/—

YCT3622010

,,,

7.3.3操作者位置的测量点传声器距地面或操作台高度以站立操作的为1.5m±0.1m以坐式操

,。

作的为0.8m±0.1m在水平位置距基准体测量距离不应小于0.25m

,。

7.3.4其他测量点传声器距地面高度为1.5m±0.1m在水平位置距基准体测量距离为1m

7.4测量方法

,。

7.4.1传声器面向被测设备并与水平面平行

,。

测量设备噪声应选用声级计的计权声压级

7.4.2A

,,

7.4.3在测量设备噪声时应测量设备停止运行时的背景噪声其位置与被测设备噪声测量点位置

相同。

7.5测量值的读取

,()()(),

7.5.1当读数变化范围在3dB以内时取声级计的上限值Ls和下限值Lx的平均值L表示为该

j

测量点的声压级计量值。

,,,

7.5.2当读数变化超过3dB但小于10dB而且变化不均匀时只要大部分时间示值波动范围小于

,。

3dB的仍取其平均值表示为该测量点的声压级值

,,,

7.5.3当读数变化超过3dB但小于10dB在上限值和下限值之间没有明显的某个示值波动区域则

,,

可认为均方声压在此范围内变化可按表计算取值并以上限值减去修正值作为该测量点的声压

1

级值。

表1均方声压级修正值单位为分贝

ㅤㅤㅤㅤ

L-L345678910

sx

修正值1.21.51.822.22.42.52.6

,,。

7.5.4当读数变化超过10dB则5.1规定的声级计不能使用必须用脉冲声级计测量

7.6其他要求

,,,。

7.6.1当被测设备较高时如需要可分层布置传声器位置每层间距应不大于3m

,,,

7.6.2高空悬挂输送式设备的测量点可选三点即声压级最大和最小点再任选一点测量距离为

1m。

,。

7.6.3设备由多人共同操作时每个操作者位置均应为测量点

7.6.4噪声明显低于生产环境噪声的设备允许以空载运行时测量的噪声声压级作为该设备的噪声声

压级。

8A计权表面声压级的计算

测量表面平均计权声压级的计算

8.1A

()():

测量表面平均计权声压级和测量表面平均背景噪声计权声压级用式和式计算

AA12

N

췍é10.1L′ù

ê10PAiú…………()

L′=10l1

PAg

êN∑ú

ëi=1û

N

췍é10.1L″ù

ê10PAiú…………()

L″10l2

PA=g

êN∑ú

ëi=1û

3

/—

YCT3622010

式中:

췍

———,();

被测设备工作期间的测量表面平均计权声压级单位为分贝

L′AdB

PA

췍

———,();

测量表面平均背景噪声计权声压级单位为分贝

L″AdB

PA

———,();

在第个传声器位置上测得的计权噪声值单位为分贝

L′iAdB

PA

i

———,();

在第个传声器位置上测得的背景噪声计权噪声值单位为分贝

L″iAdB

PA

i

N———传声器位置数目。

8.2背景噪声修正值

():

背景噪声修正值用式计算

K1A3

-0.1ΔL

(A)…………()

K10l1103

1A=-g-

式中:

췍췍

ΔL=L′-L″。

APAPA

,;,();

若背景噪声不需要修正若按式进行背景噪声修正若

>10dB10dB≥Δ≥3dB3Δ<

ΔLLL

AAA

,,,,。

3dB说明背景噪声影响太大测量结果无效需查找原因采取措施降低背景噪声后重新测量

8.3测量环境修正值

/—,。

测量环境的修正值的测定方法按附录中的近似法计算参见附录

K2AGBT37681996AB

8.4A计权表面声压级的计算

췍

():

表面声压级用式计算

LPA4

췍췍

…………()

LL′KK4

=--

PAPA1A2A

ㅤㅤㅤㅤ

9测量记录

,、、、、、

测量设备噪声时应对被测设备基本情况测量仪器测量条件安装和工作条件测量点位置各测

。。

量点的测量值等有详细的记录测量记录示例参见附录A

10测量报告

,。

测量报告应说明所给出的测量点位置声压级是否在完全符合本标准规定要求下测得的

被测设备的计权表面声压级按/—中规定进行修约后的整数分贝报告。

AGBT817020083.2.1

测量报告应有测量日期和试验人员的签名。

测量报告应附第章规定的数据记录。

9

4

/—

YCT3622010

附录

A

()

资料性附录

设备噪声声压级测量记录示例

A.1被测设备

、:

型号名称

生产厂:

出厂日期:

出厂编号:

产品外形尺寸:

mm×mm×mm

额定生产能力:

A.2测量环境

2

测量表面面积:

m

2

测量场所边界总面积:m

ㅤㅤㅤㅤ

A.3噪声测量时被测产品安装和工作条件

A.3.1被测设备安装条件

被测设备在测量场所的安装位置:

被测设备与墙壁的最小距离:m

A.3.2空载运行

运行速度:

A.3.3负载运行

生产能力:

A.4设备测量位置

、、。

卷接机组卧分卧式打叶机和升华装置的噪声测量位置示意图分别参见图图和图

A.1A.2A.3

5

/—

YCT3622010

单位为毫米

说明:

———标准测量位置;

———操作者位置。

ㅤㅤㅤㅤ

图A.1卷接机组噪声测量位置示意图

单位为毫米

说明:

———标准测量位置;

———操作者位置;

———辅助测量位置。

图A.2卧分卧式打叶机噪声测量位置示意图

6

/—

YCT3622010

单位为毫米

ㅤㅤㅤㅤ

说明:

———标准测量位置;

———操作者位置;

———辅助测量位置。

图A.3升华装置噪声测量位置示意图

A.5测量仪器

测量仪器名称与型号:

仪器生产单位:

测量仪器检定时间:

7

/—

YCT3622010

A.6测量记录表

记录表具体内容见表A.1。

表A.1噪声声压级测量记录表的内容和格式

测量日期测量地点室温相对湿度

测量点背景噪声值空载运行噪声值负载运行噪声值

1

2

3

……

A.7测量结果

췍

()

L′=dBA

PA

췍

()

L″=dBA

PA

()

ΔL=dBA

A

K=

1A

K=ㅤㅤㅤㅤ

2A

췍

()

L=dBA

PA

():

测试人员签字

8

/—

YCT3622010

附录

B

()

资料性附录

/规定的环境修正值测定方法近似法

GBT3768K2A

,,():

环境修正值K以计由式给出

2AdBB.1

[(/)]…………()

K10l14SAB.1

2A=g+

式中:

2

———,();

S测量表面面积单位为平方米m

2

———,()。

A1kHz频率上房间的等效吸声面积单位为平方米m

():

A的值由式B2给出

·…………()

AαSB.2

=

V

式中:

———表给出的计权平均吸声系数;

αB.1A

2

———(、、),()。

S测试房间边界总面积墙天花板地板单位为平方米m

V

表平均吸声系数的近似值

B.1α

平均吸声系数房间特征

,,、、

0.05房间几乎全空墙壁平滑坚硬材料为用混凝土砖灰泥面或瓷砖贴面

,

0.1房间部分空墙壁平滑

ㅤㅤㅤㅤ

,,

0.15带家具的房间矩形机器间矩形工业厂房

,

0.2带家具的不规则形状的房间不规则形状的机器间或工业厂房

,(

带装饰性家具的房间在墙壁或天花板上装有少量吸声材料的机器间或工业厂房例如局部

0.25

吸声天花板)

0.35房间的天花板和墙壁上均装有吸声材料

0.5房间的天花板和墙壁上装有大量的吸声材料

9
