YS/T 745.2-2010 铜阳极泥化学分析方法 第2部分：金量和银量的测定 火试金重量法

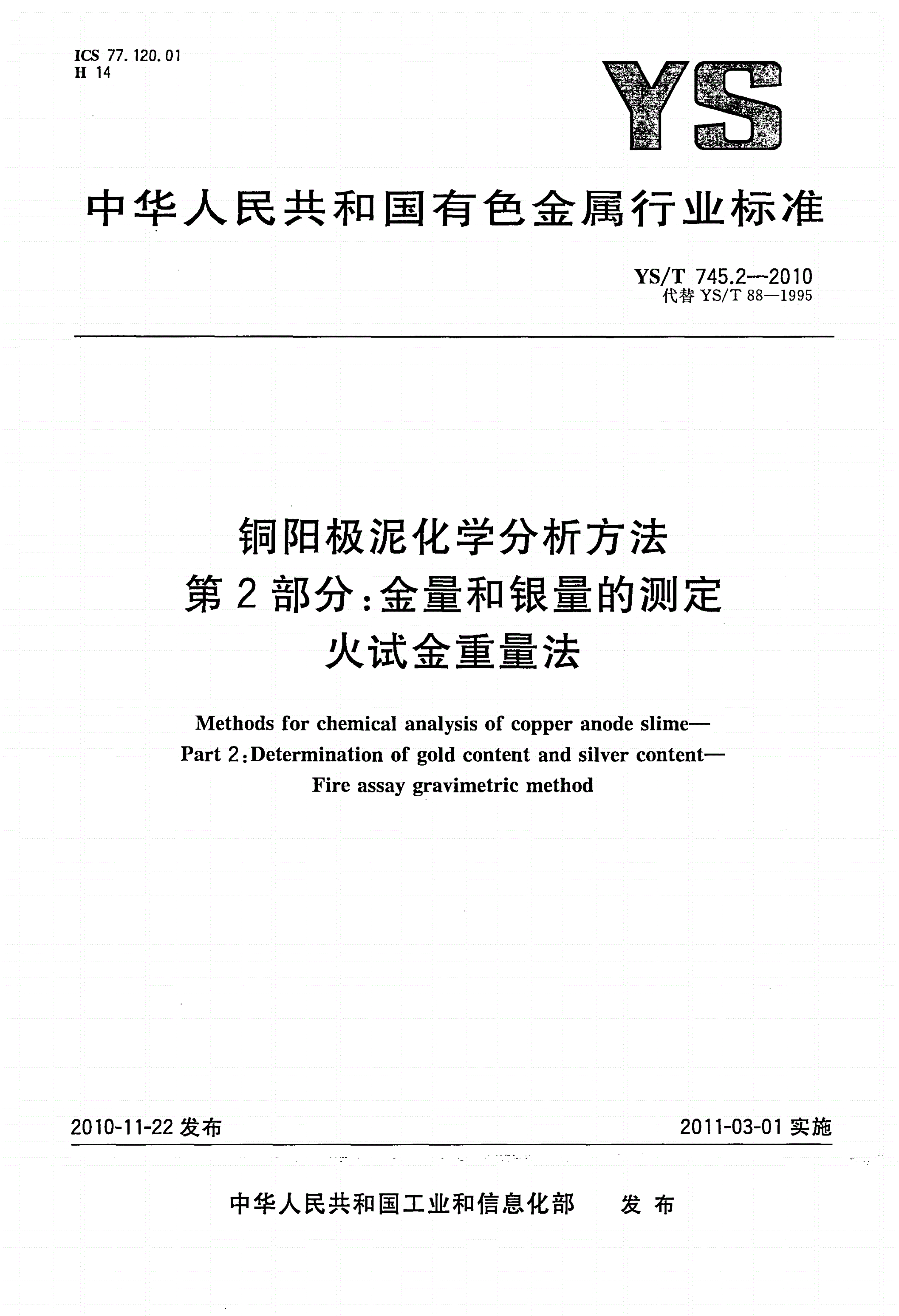

ICS77.120.01

H14

中华人民共和国有色金属行业标准

/—

YST745.22010

代替/—

YST881995

铜阳极泥化学分析方法

:

第部分金量和银量的测定

2

ㅤㅤㅤㅤ

火试金重量法

—

Methodsforchemicalanalsisofcoeranodeslime

ypp

:—

Part2Determinationofoldcontentandsilvercontent

g

Fireassaravimetricmethod

yg

2010-11-22发布2011-03-01实施

中华人民共和国工业和信息化部发布

/—

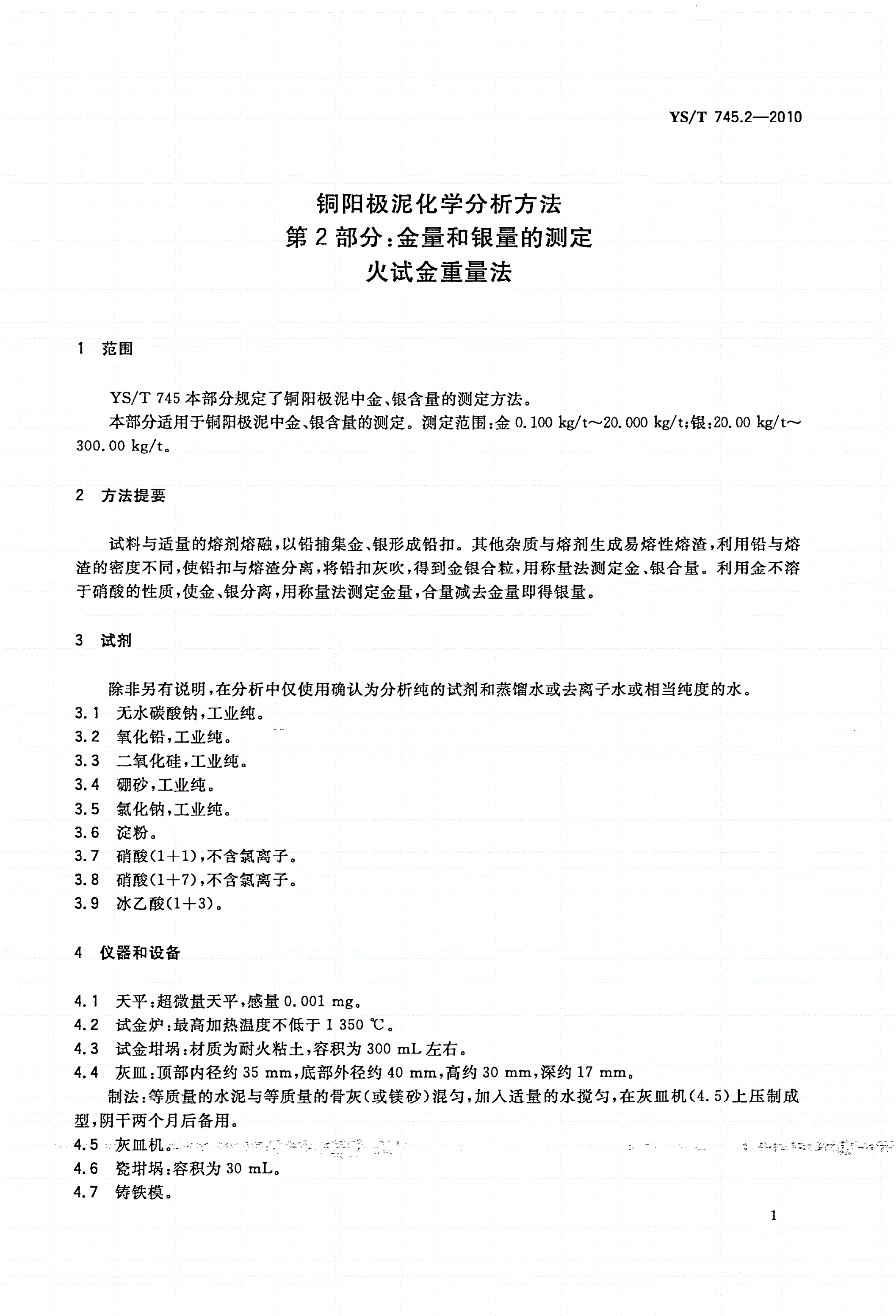

YST745.22010

铜阳极泥化学分析方法

:

第部分金量和银量的测定

2

火试金重量法

1范围

/、。

YST745本部分规定了铜阳极泥中金银含量的测定方法

、。://;:/

本部分适用于铜阳极泥中金银含量的测定测定范围金银

0.100kt~20.000kt20.00kt~

ggg

/。

300.00kt

g

2方法提要

,、。,

试料与适量的熔剂熔融以铅捕集金银形成铅扣其他杂质与熔剂生成易熔性熔渣利用铅与熔

,,,,、。

渣的密度不同使铅扣与熔渣分离将铅扣灰吹得到金银合粒用称量法测定金银合量利用金不溶

,、,,。

于硝酸的性质使金银分离用称量法测定金量合量减去金量即得银量

3试剂

ㅤㅤㅤㅤ

,。

除非另有说明在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水

,。

3.1无水碳酸钠工业纯

,。

3.2氧化铅工业纯

,。

3.3二氧化硅工业纯

,。

3.4硼砂工业纯

,。

3.5氯化钠工业纯

3.6淀粉。

(),。

3.7硝酸1+1不含氯离子

(),。

3.8硝酸1+7不含氯离子

冰乙酸()。

3.91+3

4仪器和设备

:,。

4.1天平超微量天平感量0.001mg

:。

4.2试金炉最高加热温度不低于1350℃

:,。

4.3试金坩埚材质为耐火粘土容积为300mL左右

:,,,。

4.4灰皿顶部内径约35mm底部外径约40mm高约30mm深约17mm

:(),,()

制法等质量的水泥与等质量的骨灰或镁砂混匀加入适量的水搅匀在灰皿机4.5上压制成

,。

型阴干两个月后备用

4.5灰皿机。

:。

4.6瓷坩埚容积为30mL

4.7铸铁模。

1

/—

YST745.22010

5试样

5.1试样粒度应不大于0.098mm。

,。

5.2试样应在100℃~105℃烘箱中烘干2h并置于干燥器中冷却至室温备用

6分析步骤

6.1测定次数

,,。,

称取份试样平行测定分析结果极差小于相应含量允许差时取其算术平均值否则应重新称

3

样测定。

6.2试料

,。

按表称取试样精确至

10.0001g

表1试料量

银质量分数/(/)试
