DB32/T 4341-2022 水下道路隧道消防系统工程施工质量验收规范

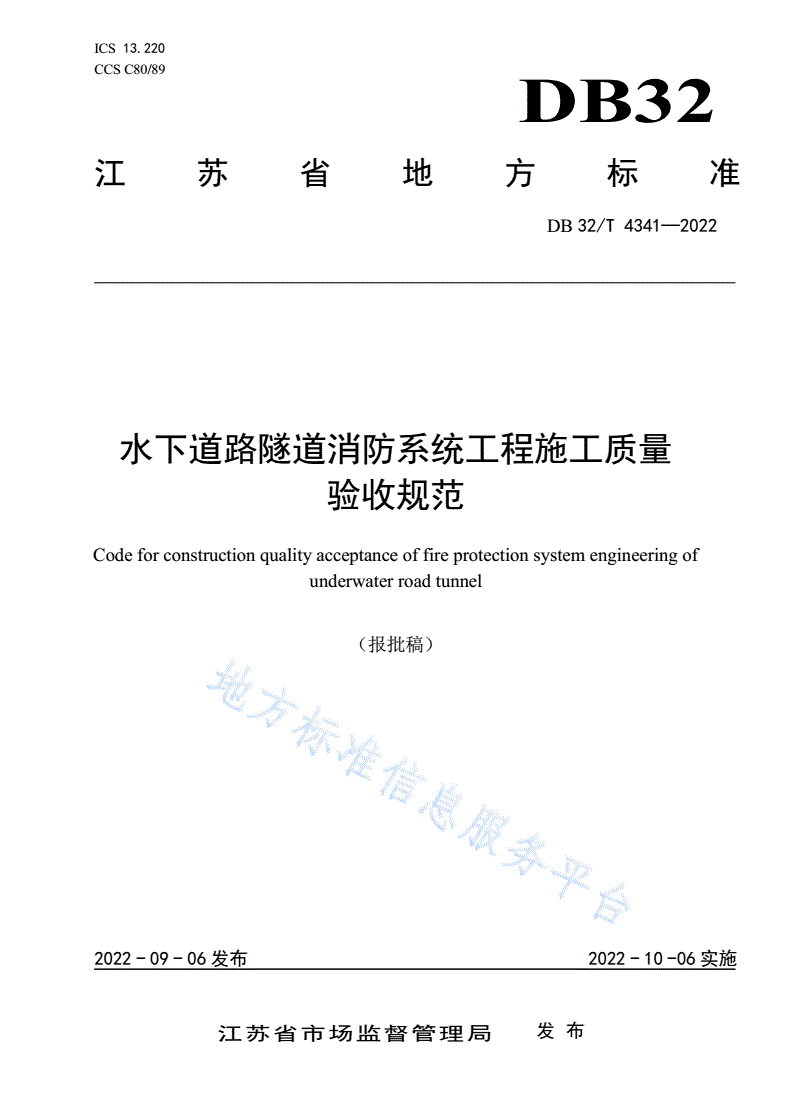

ICS13.220

CCSC80/89

DB32

江苏省地方标准

DB32/T4341—2022

水下道路隧道消防系统工程施工质量

验收规范

Codeforconstructionqualityacceptanceoffireprotectionsystemengineeringof

underwaterroadtunnel

（报批稿）

2022-09-06发布2022-10-06实施

江苏省市场监督管理局发布

DB32/T4341—2022

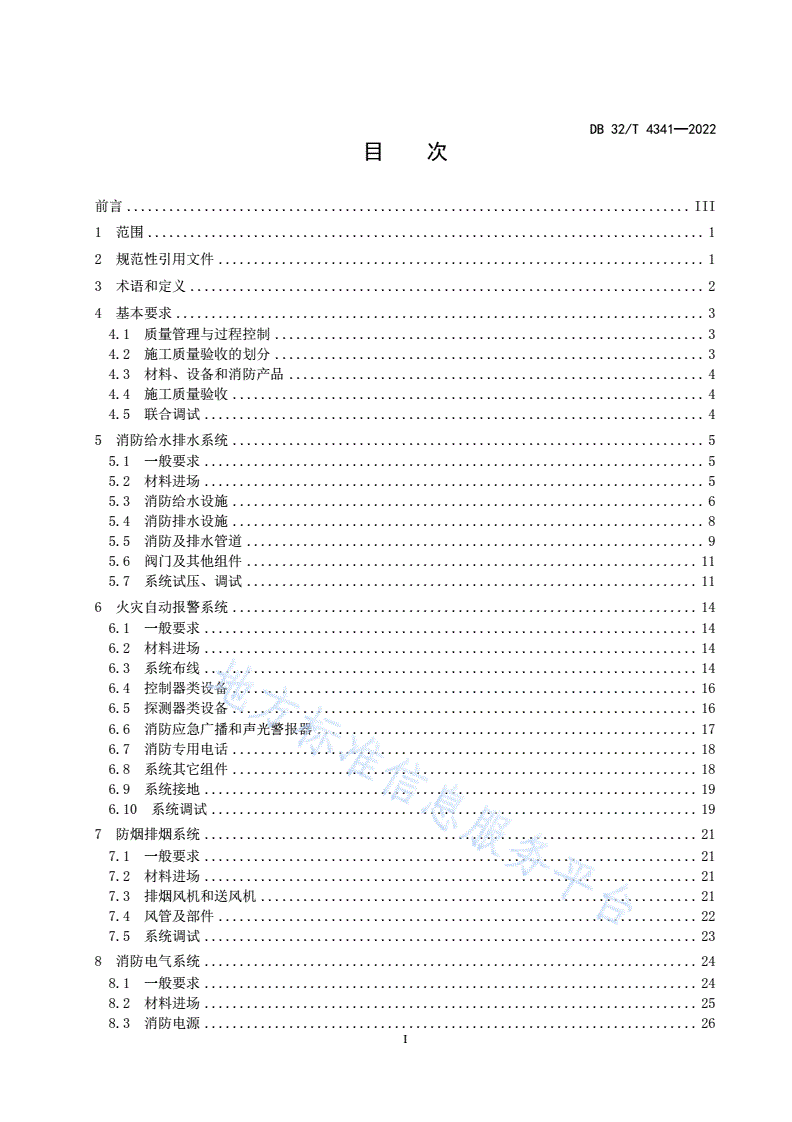

目次

前言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................2

4基本要求...........................................................................3

4.1质量管理与过程控制.............................................................3

4.2施工质量验收的划分.............................................................3

4.3材料、设备和消防产品...........................................................4

4.4施工质量验收...................................................................4

4.5联合调试.......................................................................4

5消防给水排水系统...................................................................5

5.1一般要求.......................................................................5

5.2材料进场.......................................................................5

5.3消防给水设施...................................................................6

5.4消防排水设施...................................................................8

5.5消防及排水管道.................................................................9

5.6阀门及其他组件................................................................11

5.7系统试压、调试................................................................11

6火灾自动报警系统..................................................................14

6.1一般要求......................................................................14

6.2材料进场......................................................................14

6.3系统布线......................................................................14

6.4控制器类设备..................................................................16

6.5探测器类设备..................................................................16

6.6消防应急广播和声光警报器......................................................17

6.7消防专用电话..................................................................18

6.8系统其它组件..................................................................18

6.9系统接地......................................................................19

6.10系统调试.....................................................................19

7防烟排烟系统......................................................................21

7.1一般要求......................................................................21

7.2材料进场......................................................................21

7.3排烟风机和送风机..............................................................21

7.4风管及部件....................................................................22

7.5系统调试......................................................................23

8消防电气系统......................................................................24

8.1一般要求......................................................................24

8.2材料进场......................................................................25

8.3消防电源......................................................................26

I

DB32/T4341—2022

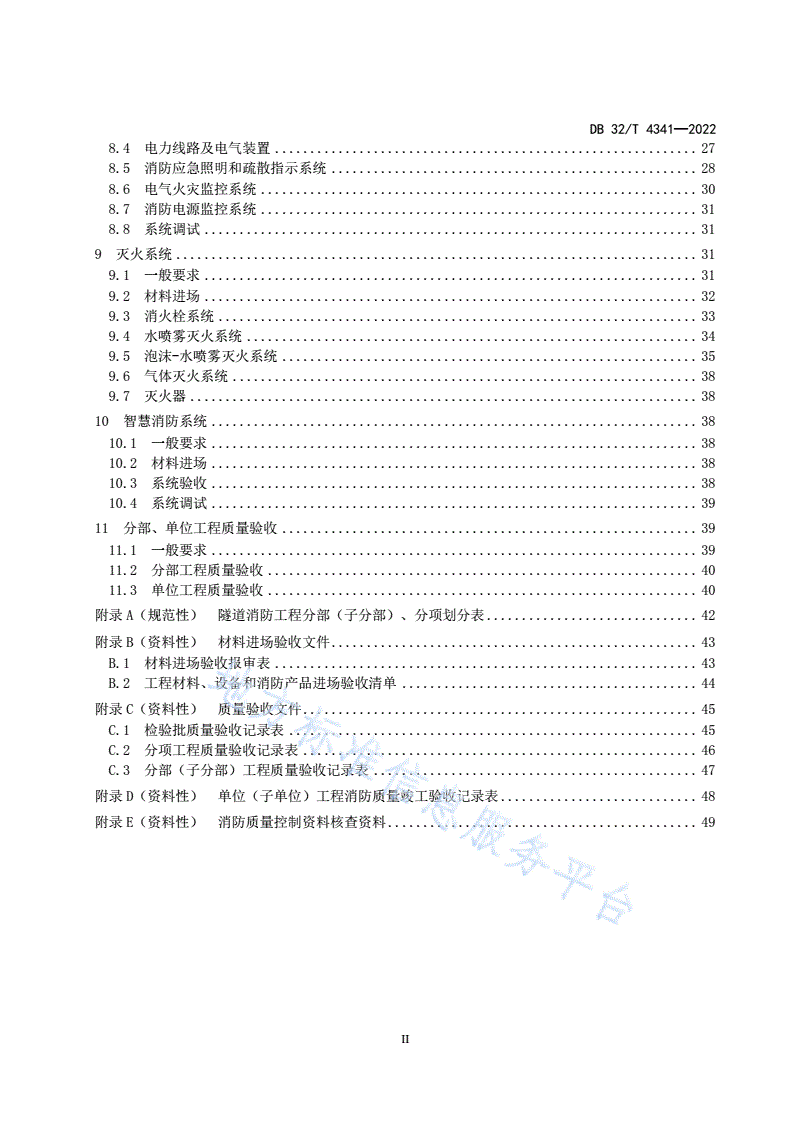

8.4电力线路及电气装置............................................................27

8.5消防应急照明和疏散指示系统....................................................28

8.6电气火灾监控系统..............................................................30

8.7消防电源监控系统..............................................................31

8.8系统调试......................................................................31

9灭火系统..........................................................................31

9.1一般要求......................................................................31

9.2材料进场......................................................................32

9.3消火栓系统....................................................................33

9.4水喷雾灭火系统................................................................34

9.5泡沫-水喷雾灭火系统...........................................................35

9.6气体灭火系统..................................................................38

9.7灭火器........................................................................38

10智慧消防系统.....................................................................38

10.1一般要求.....................................................................38

10.2材料进场.....................................................................38

10.3系统验收.....................................................................38

10.4系统调试.....................................................................39

11分部、单位工程质量验收...........................................................39

11.1一般要求.....................................................................39

11.2分部工程质量验收.............................................................40

11.3单位工程质量验收.............................................................40

附录A（规范性）隧道消防工程分部（子分部）、分项划分表..............................42

附录B（资料性）材料进场验收文件....................................................43

B.1材料进场验收报审表............................................................43

B.2工程材料、设备和消防产品进场验收清单..........................................44

附录C（资料性）质量验收文件........................................................45

C.1检验批质量验收记录表..........................................................45

C.2分项工程质量验收记录表........................................................46

C.3分部（子分部）工程质量验收记录表..............................................47

附录D（资料性）单位（子单位）工程消防质量竣工验收记录表............................48

附录E（资料性）消防质量控制资料核查资料............................................49

II

DB32/T4341—2022

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准文件的结构和起草规则》的规定起

草。

本文件由南京交通运营管理集团有限公司提出。

本文件由江苏省交通运输厅归口。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件起草单位：南京交通运营管理集团有限公司、苏交科集团股份有限公司、南京长江隧道有

限责任公司、南京交通建设管理集团有限公司、中交隧道工程局有限公司、中交南京交通工程管理有

限公司、南京市交通运输综合行政执法监督局六支队、中交第二公路勘察设计研究院有限公司、江苏

建科工程咨询有限公司、南京工业大学、南京高科消防机电工程有限公司

本文件主要起草人：沈阳、潘红兵、黄俊、游楠、纪晨、李志远、吴铁军、孙凯、苗建轲、殷杰、

刘洪涛、季红玲、孙晶晶、陈健、邢喜东、经纬、于洪亮、潘旭海、刘效东、周新华、廖改霞、刘启

龙、戴王伟、焦斌、杨斌、王大宝、秦文龙、金郁颉、杨璐、梁印、顾文燕、李红卫、孙成、杨涛、

许宁、项达标

III

DB32/T4341—2022

水下道路隧道消防系统工程施工质量验收规范

1范围

本文件规定了水下道路隧道消防给水排水系统、火灾自动报警系统、防排烟系统、消防电气系统、

灭火系统、智慧消防系统的质量验收要求，提出了消防系统的分部、单位工程划分和质量验收要求。

本文件适用于新建、改（扩）建水下道路隧道消防系统工程施工质量验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文

件。

GB/T156标准电压

GB/T3091低压流体输送用焊接钢管

GB5135.6自动喷水灭火系统第6部分：通用阀门

GB5135.11自动喷水灭火系统第11部分：沟槽式管接件

GB/T6483柔性机械接口灰口铸铁管

GB/T8163输送流体用无缝钢管

GB/T13295水及燃气管道用球墨铸铁管、管件和附件

GB/T13927通用阀门压力试验

GB14287电气火灾监控系统

GB/T14976流体输送用不锈钢无缝钢管

GB28184消防设备电源监控系统

GB50116火灾自动报警系统设计规范

GB50141给水排水构筑物工程施工及验收规范

GB50166火灾自动报警系统施工及验收标准

GB50184工业金属管道工程施工质量验收规范

GB50219水喷雾灭火系统技术规范

GB50231机械设备安装工程施工及验收通用规范

GB50242建筑给水排水及采暖工程施工质量验收规范

GB50243通风与空调工程施工质量验收规范

GB50261自动喷水灭火系统施工及验收规范

GB50263气体灭火系统施工及验收规范

GB50268给水排水管道工程施工及验收规范

GB50275风机、压缩机、泵安装工程施工及验收规范

GB50281泡沫灭火系统施工及验收规范

GB50303建筑电气工程施工质量验收规范

GB50401消防通信指挥系统施工及验收规范

GB50444建筑灭火器配置验收及检查规范

GB50462数据中心基础设施施工及验收规范

GB50683现场设备、工业管道焊接工程施工质量验收规范

GB50974消防给水及消火栓系统技术规范

GB51251建筑防排烟系统技术标准

GB51309消防应急照明和疏散指示系统技术标准

1

DB32/T4341—2022

CJ/T189钢丝网骨架塑料(聚乙烯)复合管材及管件

CECS181给水钢丝网骨架塑料（聚乙烯）复合管管道工程技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

水下道路隧道underwaterroadtunnel

下穿河流、湖泊、海湾或海峡等水域供汽车通行的隧道。

3.2

隧道消防系统tunnelfireprotectionsystem

为确保隧道消防安全，在隧道设置给水排水、防排烟、火灾自动报警、消防电气、灭火和智慧消

防等消防设施工程的总称。

3.3

消防施工质量constructionqualityoffireprotectionintunnelengineering

隧道消防系统工程实体满足相关消防技术标准、质量验收规范和消防设计文件等方面的特性总和。

注：具体指所用材料、设备和消防产品合格，隐蔽工程、施工工艺符合要求，并按消防设计文件进行

施工和安装调试，系统功能和运行参数达到设计要求。

3.4

进场验收siteacceptance

对进入施工现场的材料、设备和消防产品,按照相关标准和规定核查其质量、规格及型号是否符合

要求所进行的检查、验收等确认活动。

3.5

质量证明文件检查qualitycertificatedocumentschecking

核查材料、设备和消防产品的强制性产品认证证书、技术鉴定报告、型式检验报告以及出厂合格

证（或质保书）、质量合格证等质量证明文件资料，是否符合相关法律法规、技术标准和产业政策的

规定而进行的活动。

3.6

一致性核查consistencychecking

核查材料、设备和消防产品的外观、铭牌标志、规格型号、结构部件、材料﹑生产厂名、厂址与

产地、产品实物等是否与其质量证明文件相一致而进行的活动。

3.7

抽样复验sitesamplere-inspection

核查并现场抽样测试材料、设备和消防产品的部分或全部性能是否与其质量证明文件相一致而进

行的活动。

3.8

见证取样检验witnesssampling

施工单位在工程监理（建设）单位的见证下，按照规定从进入施工现场的材料、设备和消防产品

中随机抽取试样，送至具备相应资质的检测单位检验而进行的活动。

3.9

主控项目dominantitem

对隧道消防系统工程消防质量、消防功能起决定性作用的检验项目。

3.10

一般项目generalitem

除主控项目以外的检验项目。

3.11

泡沫-水喷雾灭火系统foam-waterspraysystem

采用隧道专用远近水雾喷头，在发生火灾时按预定时间与供给强度向被保护防护区喷洒泡沫混合

2

DB32/T4341—2022

液的自动灭火系统。

3.12

智慧消防系统intelligentfirefightingsystem

通过智能感知与风险分析等技术，打通各子系统间的信息孤岛，提升感知预警能力和应急指挥智

慧能力，能够更早发现、更快处理火灾风险的消防系统。

4基本要求

4.1质量管理与过程控制

4.1.1水下道路隧道施工现场质量管理应有相应的施工技术标准、工艺规程、施工方案、健全的质量

管理体系、施工质量检验制度，实施施工全过程质量控制。

4.1.2设计单位应向施工单位进行设计交底，应有设计交底记录。需要深化设计时，设计深度应满足

施工要求，不应降低原设计的消防技术要求，深化设计完成后应经原设计单位确认。

4.1.3水下道路隧道消防系统施工采用新技术、新工艺时，应对首次使用的施工工艺先行评价，并制

定专门的施工技术方案。

4.1.4水下道路隧道消防施工前应编制施工组织设计或施工方案，并经监理单位或建设单位审查批准。

4.1.5施工单位应按批准或审查合格的消防设计施工图、设计说明书及设计变更单等技术文件和相关

技术标准的规定进行施工，不得随意更改；确需改动时，应由原设计单位负责更改，并应报原审批部

门审核。

4.1.6水下道路隧道消防系统工程的施工质量控制应符合下列规定：

a）消防系统采用的材料、设备和消防产品应符合本文件第4.3节的验收要求，合格后经监理工程

师签证方可安装使用；

b）各施工工序应按施工技术标准进行质量控制，每道施工工序完成后，经施工单位自检并经监

理工程师验收合格后，才能进行下道工序施工；

c）各专业工种之间的相关工序应进行交接检验、记录，经监理工程师签证后，方可进行下道工

序施工；

d）隐蔽工程在隐蔽前应提前24小时报监理单位或建设单位进行验收，并形成验收文件，验收合

格后方可继续施工。

4.1.7设施、设备的调试应符合下列规定：

a）系统组件、设备安装完毕后，应进行系统完整性检查，验收合格后应进行系统调试；

b）调试前施工单位应制定调试方案，并经监理及相关单位审核批准后进行。现场条件应符合调

试要求，相互关联的分部、分项工程均应符合调试条件；

c）设计文件、系统或设备组件使用说明书及其他调试必备的技术资料应完整。调试所需的检查

设备齐全，调试所需仪器、仪表应经校验合格并与系统连接和固定；

d）调试负责人应由项目技术负责人担任，下设调试小组，负责消防工程调试。调试小组由项目

部专业调试人员组成。参加调试人员应职责明确；

e）联合调试应在系统调试完成后开展。联合调试项目各参建方均需到场，包括建设单位、代建

单位、设计单位、监理单位及施工单位；

4.1.8施工单位应建立安装质量管理制度，保证消防产品的安装质量。

4.2施工质量验收的划分

4.2.1水下道路隧道消防工程施工质量验收，应划分为分部（子分部）工程、分项工程和检验批。

4.2.2水下道路隧道消防工程施工质量的分部（子分部）工程、分项工程，应按照附录A划分执行。

4.2.3分项工程可由一个或若干检验批组成，检验批可根据施工、质量控制和专业需要，按工程量、

施工段、施工队伍等进行划分。

3

DB32/T4341—2022

4.2.4分项和检验批的划分方案应由施工单位在施工前制定，并由监理单位审核，报建设单位确认。

4.3材料、设备和消防产品

4.3.1水下道路隧道消防系统工程使用的设备和消防产品，应符合国家标准、行业标准和地方标准的

规定。

4.3.2施工单位应对水下道路隧道消防系统工程使用的设备和消防产品进行质量证明文件检查、一般

性核查等进场验收，并按规定进行抽样复验，检查其规格、性能等技术指标应符合设计和相关产品的

标准要求。

4.3.3材料、设备和消防产品的质量证明文件检查，应查验下列资料和有效期：

a）对于依法实行强制性产品认证的消防产品，应查验其出厂合格证（或质保书）和由法定资质

的认证机构出具的强制性产品认证证书、型式检验报告；

b）对于执行强制性国家标准或行业标准、进行型式检验和出厂检验的消防产品，应查验其出厂

合格证（或质保书）和由法定资质的认证机构出具的强制性产品认证证书、型式检验报告；

c）对于设计选用的具有防火性能要求的构件、材料，应查验其产品出厂合格证（或质保书）和

由法定资质的检验机构出具的耐火极限或燃烧性能型式检验报告；

d）对于非消防产品类的材料、设备，应按照相关规定查验其出厂合格证（或质保书）、检验报

告等质量证明文件。

4.3.4材料、设备和消防产品的一致性核查，应符合下列规定：

a）铭牌标志规格型号、结构部件、生产厂名、厂址与产地、产品实物等，应与其质量证明文件

一致；

b）实行强制性认证的消防产品，其表面应有CCC认证标识。实行消防产品身份信息管理的消防

产品，其表面明显部位应有身份信息标志；

c）产品包装应完好，无受雨淋或破坏现象；无包装的产品表面涂层应完整，无碰撞变形及其他

机械性损伤，配件的零件附件应齐全；

d）设备组件外露接口应设有防护堵、盖，且封闭良好，非机械加工表面保护涂层应完好，接口

螺纹和法兰密封面应无损伤，设备的操作机构应动作灵活；

e）设备清单、使用说明书应完整，铭牌标志应清晰，安装牢固、方向正确。

4.4施工质量验收

4.4.1水下道路隧道消防系统工程施工质量验收，应在施工单位自检的基础上，按检验批、分项工程、

分部（子分部）工程、单位（子单位）工程的顺序依次、逐级进行。

4.4.2材料、设备和消防产品进场验收、抽样复检、见证取样检验应由施工单位按附录B表B.1填写

进场验收报审表，经监理（建设）单位审查与核验，验收合格后方可在施工中使用。分部（子分部）

工程验收时，施工单位应将材料、设备和消防产品的验收情况按表B.2进行汇总记录并填写材料、设

备和消防产品进场验收清单。

4.4.3检验批消防系统工程施工质量验收应由专业监理工程师组织，施工单位相关专业的质量检查员

与施工员参加，并按附录C表C.1记录。

4.4.4分项工程消防系统工程施工质量验收应由专业监理工程师组织，施工单位项目技术负责人和相

关专业的质量检查员、施工员参加，并按表C.2记录。

4.4.5分部（子分部）工程消防系统工程施工质量验收应由总监理工程师组织，施工单位项目负责人

和相关专业的质量检查员、施工员参加，并按表C.3记录。

4.4.6单位（子单位）工程完工后，建设单位（项目）负责人应组织施工、设计、监理等单位（项目）

负责人进行单位（子单位）工程消防质量验收。单位（子单位）工程消防质量验收应按附录D。

4.5联合调试

4

DB32/T4341—2022

4.5.1水下道路隧道消防系统各子系统调试合格后，应进行系统联合调试。

4.5.2根据设计文件的系统联动控制逻辑规定，对火灾自动报警系统、消防应急广播系统、防烟排烟

系统、消防应急照明和疏散指示系统等消防设施的整体联动控制功能进行检查并记录，系统整体联动

控制功能应符合下列规定：

a）隧道热烟试验，火灾探测器能准确、实时探测隧道火灾发生位置，并将报警信号上传至控制

中心；

b）应使隧道内火灾探测器、手动火灾报警按钮发出火灾报警信号，联动触发报警区域内符合的

火灾警报器、消防应急广播，防排烟，消防应急照明和疏散指示系统；

c）火灾声警报器单次发出火灾警报时间宜为8s～20s，同时设有消防应急广播时，火灾声警报应

与消防应急广播交替循环播放；

d）隧道通风系统应能实现运营工况和火灾工况运行转换，加压送风系统的联动控制和排烟系统

的联动控制运行正常；

e）控制中心广播主机控制扬声器播放应急广播信息，隧道内语音信息应清晰，广播分区合理；

f）消防应急照明和疏散指示系统的联动控制运行正常，实时开启应急照明和疏散指示标志灯；

g）消火栓系统及自动灭火系统的联动控制运行应正常，消防泵及自动灭系统灭火分区的动作信

号应反馈至消防联动控制器；

h）消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器

联动控制消火栓泵的启动；

i）消防控制器图形显示装置应显示火灾报警控制器的火灾报警信号、消防联动控制器的启动信

号、受控设备的动作反馈信号，且显示的信息应与控制器的显示一致；

j）隧道中设置的火灾自动报警系统宜联动隧道中设置的视频监视系统确认火灾。

4.5.3消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设

备的联动反馈信号。

5消防给水排水系统

5.1一般要求

5.1.1消防给水排水系统施工质量验收包含消防水泵、稳压泵、气压水罐、消防水池（箱）、泡沫储

液罐、消防水泵接合器、排水泵及其他排水设施、管网、阀门、其他组件安装及系统试压、调试等。

5.1.2消防给水排水系统施工质量验收，宜根据工程实际情况划分为消防水泵、稳压泵、气压水罐、

消防水池（箱）、泡沫储液罐、消防水泵接合器、排水泵、管网、阀门、其他组件安装及系统试压、

调试等分项工程。

5.1.3消防给水排水系统施工质量验收，除符合本文件的规定外，尚应符合国家标准GB50219、GB

50242、GB50261、GB50268和GB50974的有关规定。

5.2材料进场

5.2.1材料进场项目为主控项目。

5.2.2消防水泵、稳压泵、气压水罐、消防水池（箱）、泡沫储液罐、消防水泵接合器、消防管网、

阀门以及压力开关、流量开关、管道过滤器、压力表、水箱、水池液位显示及控制仪表，其质量证明

文件检查、一致性核查等进场验收应合格。

检查数量：全数检查。

检查方法：核查资料，检查外观质量、规格参数等，阀门需提供严密性试验资料。

5.2.3泡沫液进场应由监理工程师组织，现场取样留存。

检查数量：按全项检测需要量。

检查方法：观察检查和检查市场准入制度要求的有效证明文件及产品出厂合格证。

5

DB32/T4341—2022

5.2.4通用阀门应进行强度和严密性试验，以无变形、无渗漏为合格。

检查数量：每批(同品牌、同型号、同规格)按数量抽查20%，且不应少于2个；主管道上起切断作

用的阀门，应全部试验。

检查方法：观察检查及在专用试验装置上测试，主要测试设备有试压泵、压力表、秒表。试验压

力及保压时间应符合国家标准GB/T13927、GB5135.6的有关规定。

5.2.5压力开关、水流指示器、自动排气阀、多功能水泵控制阀、减压阀﹑泄压阀、管道过滤器、压

力表﹐以及水位、气压、阀门限位等自动监测装置的进场验收﹐应符合下列规定：

a）应有清晰的铭牌﹑安全操作指示标志和产品说明书；

b）水流指示器、水泵结合器﹑减压阀、止回阀、过滤器、泄压阀、多功能控制阀应有水流方向

的永久性标志﹐安装前应进行主要功能检查。

检查数量：全数检查。

检查方法：观察检查及在专用试验装置上测试，主要测试设备有试压泵、压力表，秒表。

5.2.6管材、管件应进行现场外观检查，并应符合下列要求：

a）镀锌钢管表面的镀锌层不应有脱落、锈蚀等现象，球墨铸铁管的防腐涂层不应脱落，不应有

锈蚀现象，钢丝网骨架复合管道壁厚度均匀、内外壁应无划痕，各种管材管件应符合表1所

列相应标准；

表1消防给水管材及管件标准

序号国家现行标准管材及管件

1GB/T3091低压流体输送用镀锌焊接钢管

2GB5135.11沟槽式管接件

3GB/T6483柔性机械接口铸铁管和管件

4GB/T8163输送流体用无缝钢管

5GB/T13295离心铸造球墨铸铁管和管件

6GB/T14976流体输送用不锈钢无缝钢管

7CJ/T120给水涂塑复合钢管

8CJ/T189钢丝网骨架塑料(聚乙烯)复合管材及管件

b）表面应无裂纹、缩孔、夹渣、折叠和重皮；

c）管材管件不应有妨碍使用的凹凸不平的缺陷，其尺寸公差应符合本文件表1的规定；

d）螺纹密封面应完整、无损伤、无毛刺；

e）非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；

f）法兰密封面应完整光洁，不应有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤；

g）不圆度应符合本文件表1的规定；

h）球墨铸铁管承口的内工作面和插口的外工作面应光滑、轮廓清晰，不应有影响接口密封性的

缺陷；

i）钢丝网骨架塑料（PE）复合管内外壁应光滑、无划痕，钢丝骨料与塑料应黏结牢固等。

检查数量：全数检查。

检查方法：直观和尺量检查。

5.3消防给水设施

5.3.1主控项目

5.3.1.1消防水泵的检查验收，应符合下列规定：

a）安装前应复核消防水泵基础混凝土强度、隔振装置、坐标、标高、尺寸和螺栓孔位置；还应

复核消防水泵之间，以及消防水泵与墙或其他设备之间的间距，应满足设计及施工安装要求

要求；

6

DB32/T4341—2022

b）消防水泵应以底座水平面为基准进行找平、找正；与相关管道连接时，应以水泵的法兰端面

为基准进行测量和安装；

c）消防水泵应整体安装在基础上，并应固定牢固。消防水泵的隔振、防振装置、进出水管柔性

接头的安装应符合设计要求。立式水泵的减振装置不应采用弹簧减振器；

d）消防水泵在基础固定及进出口管道安装完毕后，应对联轴器重新校准；

e）消防水泵的安装应符合国家标准GB50231、GB50275中的有关规定。

检查数量：全数检查。

检查方法：观察检查，尺量检查。

5.3.1.2消防水泵吸水管及其附件的检查验收，应符合下列规定：

a）进水管吸水口处设置滤网时，滤网架的安装应牢固，滤网应便于清洗；吸水管上的过滤器应

顺水流方向安装在控制阀后；

b）吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸

水口直径，应采用带有自锁功能的蝶阀或者明杆闸阀，当采用暗杆闸阀时应设有开启刻度和

标志，控制阀门应采用沟槽式或法兰式阀门；

c）当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连

接管；

d）吸水管水平管段上不应有积气和漏气现象，变径连接时，应采用偏心异径管件并应采用管顶

平接。

检查数量：全数检查。

检查方法：观察检查，尺量检查。

5.3.1.3消防水泵出水管上安装设备设施的检查验收应符合下列规定：

a）应安装止回阀、控制阀和压力表等技术措施；

b）应设置试水管；

c）系统的总出水管上还应安装超压泄压阀、压力表和压力开关；

d）安装压力表时应加设缓冲装置，压力表和缓冲装置之间应安装旋塞；

e）压力表量程应为系统工作压力的2倍~2.5倍。

检查数量：全数检查。

检查方法：观察检查，尺量检查。

5.3.1.4稳压泵的检查验收应符合下列要求：

a）规格、型号、流量和扬程应符合设计要求，并应有产品合格证和安装使用说明书；

b）稳压泵的安装应符合国家标准GB50231、GB50275的有关规定。

检查数量：全数检查。

检查方法：尺量和直观检查。

5.3.1.5气压水罐的检查验收应符合下列要求：

a）气压水罐有效容积、气压、水位及设计压力应符合设计要求；

b）气压水罐安装位置和间距、进水管及出水管方向应符合设计要求；

c）气压水罐宜有有效水容积指示器。

检查数量：全数检查。

检查方法：核实设计图、核对产品的性能检验报告、直观检查。

5.3.1.6消防水池（箱）的检查验收，应符合下列规定：

a）应检查室外给水管网的进水管管径及供水能力，并应检查消防水池（箱）的有效容积、水位、

报警水位、安装位置以及水位显示装置等应符合设计要求；

b）钢筋混凝土制作的消防水池的进出水等管道应加设防水套管，钢板等制作的消防水箱的进出

水等管道宜采用法兰连接，对有振动的管道应加设柔性接头。组合式消防水池（箱）的进出

水管接头宜采用法兰连接，采用其他连接时应做防锈处理；

7

DB32/T4341—2022

c）应符合国家标准GB50141、GB50242及GB50268的有关规定。

检查数量：全数检查。

检查方法：观察检查，尺量检查。

5.3.1.7消防水池取水口的检查验收应符合下列规定：

消防水池取水口的设置应符合设计要求，且吸水高度不应大于6.0m。取水口与建筑物（水泵房除

外）的距离不宜小于15m。

检查数量：全数检查。

检查方法：测量检查。

5.3.1.8泡沫液储罐的检查验收应符合下列规定：

a）安装位置和高度应符合设计要求；

b）当设计无要求时，泡沫液储罐周围应留有满足检修需要的通道，其宽度不宜小于0.7m，且操

作面不宜小于1.5m；

c）当泡沫液储罐上的控制阀距地面高度大于1.8m时，应在操作面处设置操作平台、操作凳或泡

沫罐上安装操作爬梯。

检查数量：全数检查。

检查方法：尺量检查。

5.3.1.9消防水泵接合器的检查验收，应符合下列规定：

a）设置位置、数量应符合设计要求；

b）应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行安装，止回阀的安

装方向应使消防用水能从消防水泵
