GB/T 2904-2010 镍铬-金铁、铜-金铁低温热电偶丝

ICS17.200.20

N11百目

中华人民共和国国彖标准

GB/T2904—2010

代替GB/T2904—1982

操锯■金铁、铜■金铁低温热电偶丝

Nickel-Chromium/Gold-Iron,Copper/Gold-Ironlowtemperature

thermocouplewires

2010-12-01发布2011-05-01实

GB/T2904—2010

■ir■■i

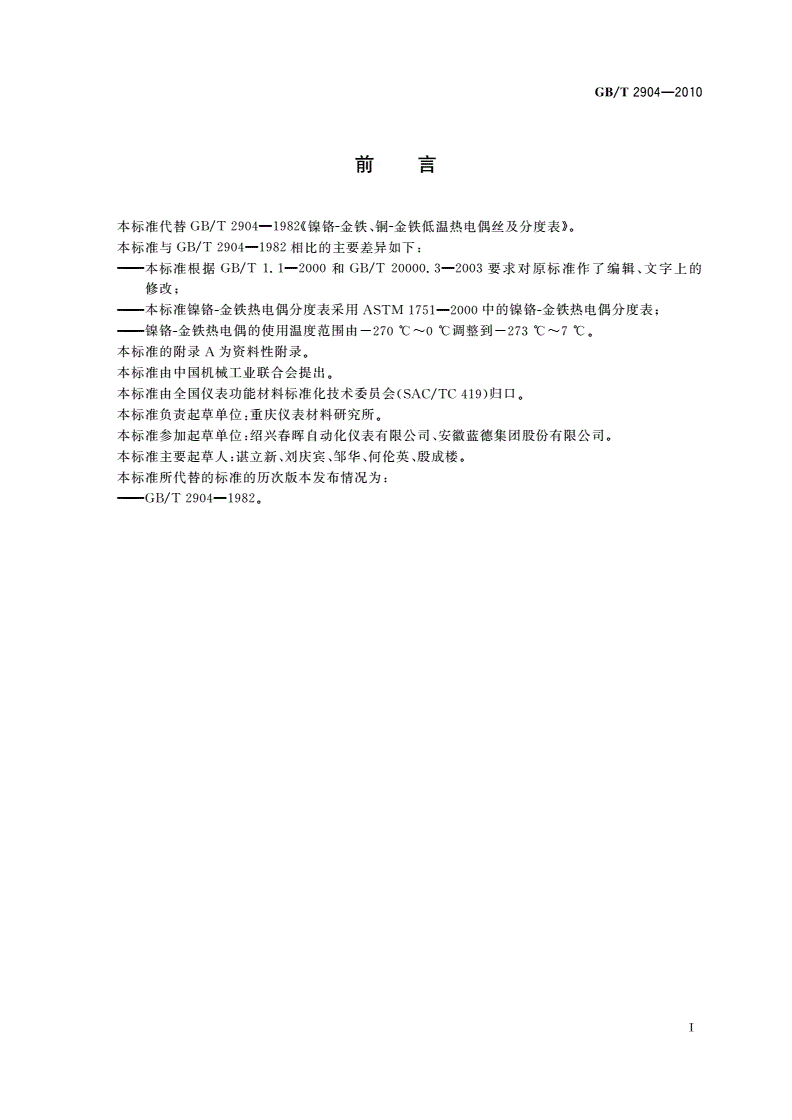

刖吕

本标准代替GB/T2904—1982《镰珞-金铁、铜-金铁低温热电偶丝及分度表》。

本标准与GB/T2904—1982相比的主要差异如下：

—本标准根据GB/T1.1—2000和GB/T20000.3—2003要求对原标准作了编辑、文字上的

修改；

—本标准镰锯-金铁热电偶分度表采用ASTM1751—2000中的標饼-金铁热电偶分度表；

——镰常-金铁热电偶的使用温度范围由一270°C〜0°C调整到一273°C〜7°C。

本标准的附录A为资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国仪表功能材料标准化技术委员会(SAC/TC419)归口。

本标准负责起草单位:重庆仪表材料研究所。

本标准参加起草单位:绍兴春晖自动化仪表有限公司、安徽蓝德集团股份有限公司。

本标准主要起草人:灌立新、刘庆宾、邹华、何伦英、殷成楼。

本标准所代替的标准的历次版本发布情况为：

——GB/T2904—1982O

T

GB/T2904—2010

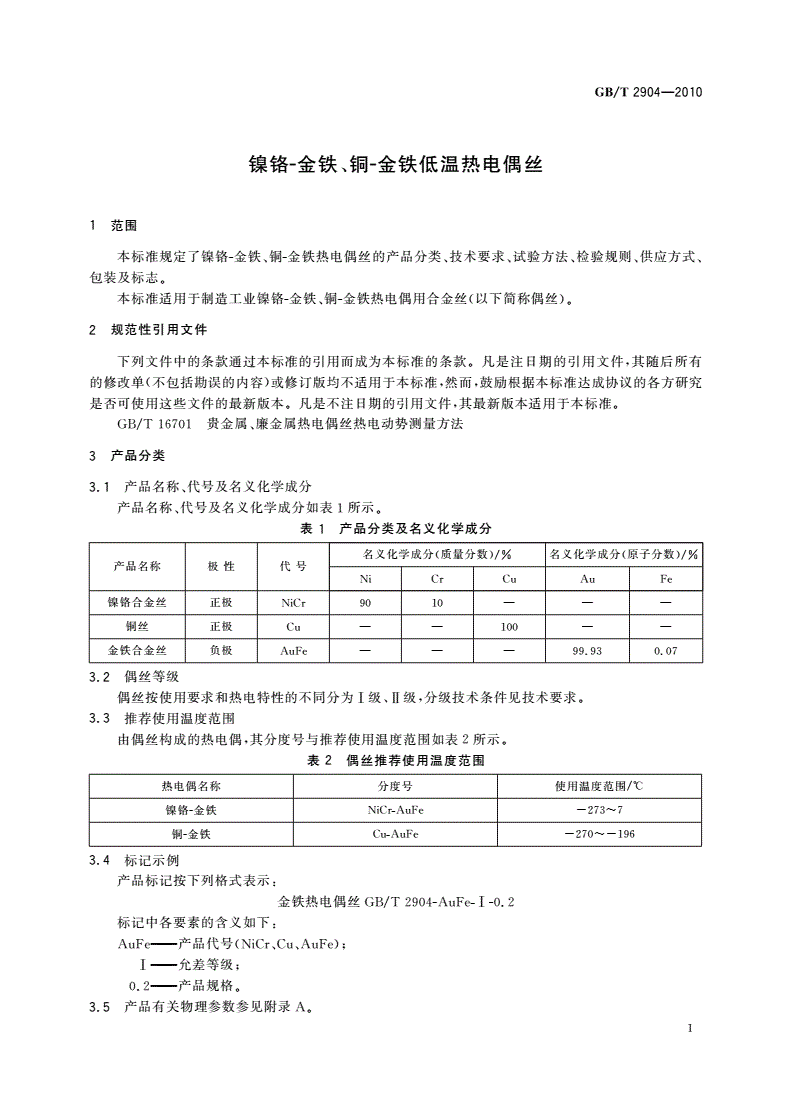

鎳锯-金铁、铜■金铁低温热电偶丝

1范围

本标准规定了攥铭-金铁、铜-金铁热电偶丝的产品分类、技术要求、试验方法、检验规则、供应方式、

包装及标志。

本标准适用于制造工业镰铭-金铁、铜-金铁热电偶用合金丝（以下简称偶丝）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T16701贵金属、廉金属热电偶丝热电动势测量方法

3产品分类

3.1产品名称、代号及名义化学成分

产品名称、代号及名义化学成分如表1所示。

表1产品分类及名义化学成分

名义化学成分（质量分数）/%名义化学成分（原子分数）/%

产品名称极性代号

NiCrCuAuFe

鎳铮合金丝止极NiCr9010—

铜丝止极Cu——100——

金铁合金丝负极AuFe—99.930.07

3.2偶丝等级

偶丝按使用要求和热电特性的不同分为I级、II级,分级技术条件见技术要求。

3.3推荐使用温度范围

由偶丝构成的热电偶，其分度号与推荐使用温度范围如表2所示。

表2偶丝推荐使用温度范围

热电偶名称分度号使用温度范围/°c

鎳锯-金铁NiCr-AuFe_273〜7

铜-金铁Cu-AuFe—Z70〜一196

3.4标记示例

产品标记按下列格式表示：

金铁热电偶丝GB/T2904-AuFe-I-0.2

标记中各要素的含义如下：

AuFe——产品代号NiCr.Cu.AuFe）；

I允差等级；

0.2——产品规格。

3.5产品有关物理参数参见附录A。

1

GB/T2904—2010

4技术要求

4.1表面质量

4.1.1偶丝表面应颜色均匀，光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的

细小划痕与凹陷及个别暗色斑点。

4.1.2漆包丝表面应光滑，漆层均匀，漆层内无气泡和杂质，允许有少量分散的颗粒。

4.2尺寸

偶丝的直径及允许偏差应符合表3的规定。偶丝的圆度不应超过直径的允许偏差。

表3偶丝直径及允许偏差单位为毫米

偶丝直径允许偏差

0.2—0.02

0.3—0.02

注：供需双方协商，允许供应其他规格的偶丝＜

4.3不均匀热电动势

各种规格的偶丝，当参考端温度为0°C,测量端温度为表4规定的温度时，整卷（盘）偶丝的不均匀

热电动势应不超过表4的规定。

表4偶丝不均匀热电动势

不均匀热电动势/pV

产品名称测量端温度/°c

T级II级

金铁-19623

-19624

铜-19611

4.4热电动势

由偶丝构成的热电偶，当参考端温度0°C时，温度与热电动势的关系由表5和表6所示。

表5镰锯-金铁热电偶分度表

0-1-2-3_4-5_6-7-8-9

温度/°c

热电动势/fzV

-270-5279—5290—5300-5308

一260-5130-5147—5163-5179—5195-5211-5226一5241—5254-5267

—250-4961-4978一4995-5011-5028—5045-5062一5079—5096-5113

-240-4794-4811-4827—4844-4860-4877-4894一4910-4927一4944

-230-4630—4646-4663-4679—4696-4712-4728一4745-4761一4778

-220-4463-4480一4497-4513—4530-4547-4563一4580—4596一4613

-210-4292—4310一4327—4344-4361-4378-4395一4412-4429一4446

-200-4117—4135-4153—4170-4188-4205-4223一4240-4258一4275

-190-3938-3956-3974-3992—4010-4028—4046一4064-4082—4100

-180-3755-3773-3792-3810-3829-3847-3865-3884-3902-3920

-170-3568-3586—3605-3624-3643-3662-3680-3699-3718-3736

2

GB/T2904—2010

表5（续）

0-1-2-3_4—5_6-7-8-9

温度/°c

热电动势/fzV

-160-3377-3396-3415-3434-3453-3472-3492-3511-3530—3549

—150-3182-3202-3221-3241-3260-3280-3299-3318-3338-3357

-140-2984—3004-3024—3044-3064-3084-3103-3123-3143-3162

-130-2784-2804-2824-2844-2864-2885-2905一2925-2945-2964

-120-2581-2601-2622-2642-2662-2683-2703一2723-2744-2764

-110-2375-2396-2417-2437-2458-2478-2499一2520—2540—2560

-100-2168-2189-2209-2230-2251-2272-2293一2313-2334-2355

-90-1958-1979-2000-2021-2042-2063-2084一2105-2126-2147

-80-1746
