T/CWAN 0043-2021 搅拌摩擦焊搅拌头设计及制造标准

ICS2516020

CCSJ3.3.

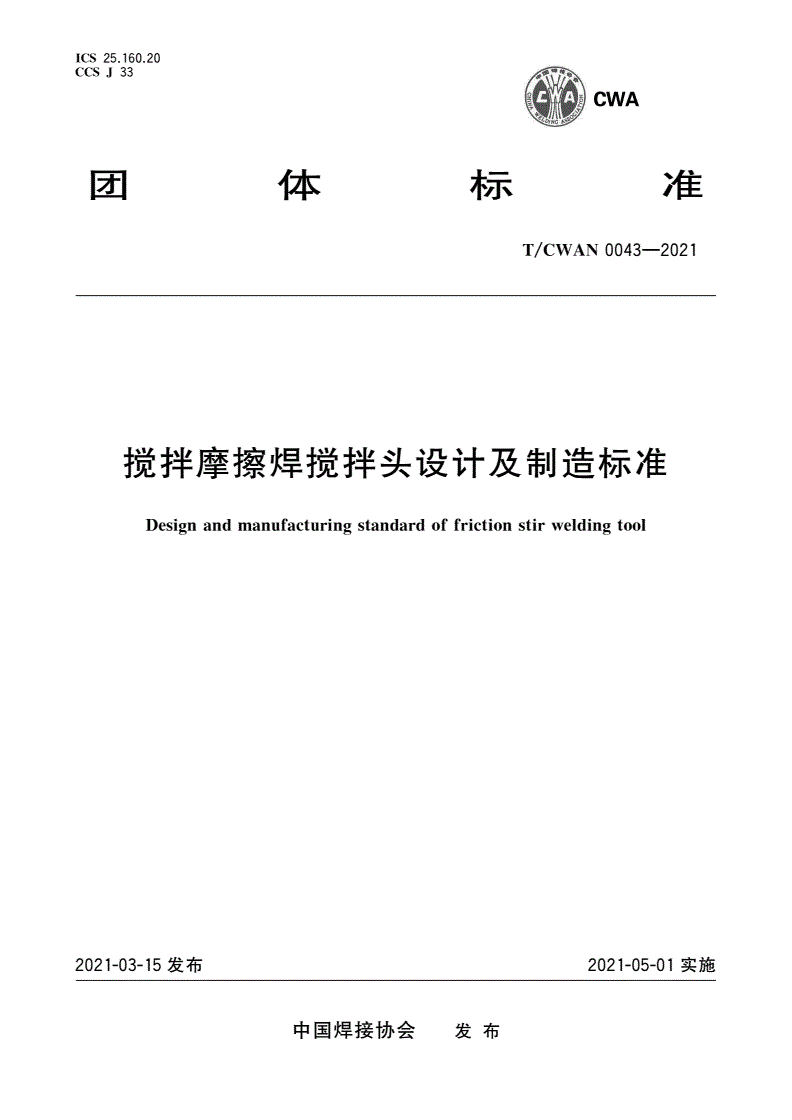

团体标准

T/CWAN0043—2021

搅拌摩擦焊搅拌头设计及制造标准

Designandmanufacturingstandardoffrictionstirweldingtool

2021-03-15发布2021-05-01实施

中国焊接协会发布

T/CWAN0043—2021

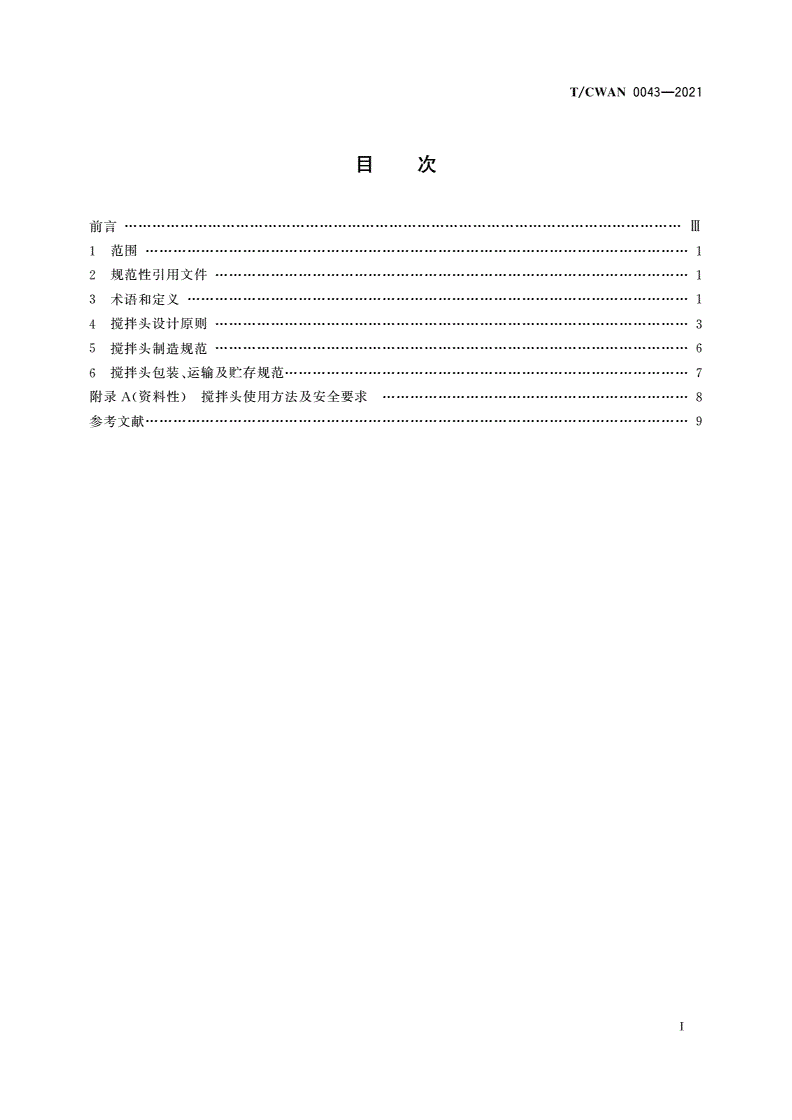

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

搅拌头设计原则

4…………………………3

搅拌头制造规范

5…………………………6

搅拌头包装运输及贮存规范

6、……………7

附录资料性搅拌头使用方法及安全要求

A()…………8

参考文献

………………………9

Ⅰ

T/CWAN0043—2021

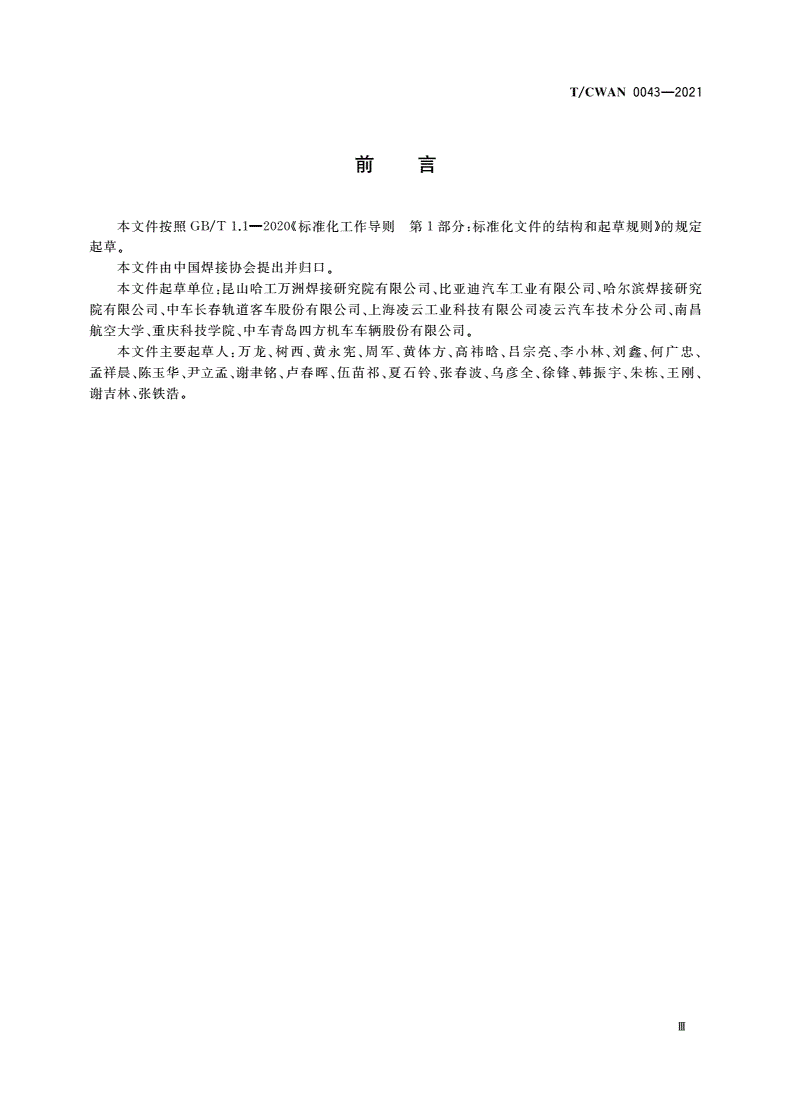

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件由中国焊接协会提出并归口

。

本文件起草单位昆山哈工万洲焊接研究院有限公司比亚迪汽车工业有限公司哈尔滨焊接研究

:、、

院有限公司中车长春轨道客车股份有限公司上海凌云工业科技有限公司凌云汽车技术分公司南昌

、、、

航空大学重庆科技学院中车青岛四方机车车辆股份有限公司

、、。

本文件主要起草人万龙树西黄永宪周军黄体方高祎晗吕宗亮李小林刘鑫何广忠

:、、、、、、、、、、

孟祥晨陈玉华尹立孟谢聿铭卢春晖伍苗祁夏石铃张春波乌彦全徐锋韩振宇朱栋王刚

、、、、、、、、、、、、、

谢吉林张铁浩

、。

Ⅲ

T/CWAN0043—2021

搅拌摩擦焊搅拌头设计及制造标准

1范围

本文件规定了搅拌摩擦焊搅拌头设计制造及使用技术条件包括搅拌摩擦焊用的搅拌头设计及

、。

制造焊接的一般要求焊前准备焊接工艺焊后检验和试验以及安全要求等

、、、、。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

一般公差未注公差的线性和角度尺寸的公差

GB/T1804—2000

3术语和定义

下列术语和定义适用于本文件

。

31

.

搅拌摩擦焊frictionstirweldingFSW

;

高速旋转的搅拌头扎入工件后沿待焊方向运动在搅拌头与工件接触部位产生摩擦热和剧烈塑性

,

变形热使其附近金属形成塑性软化层软化层在搅拌头旋转和锻压作用下填充搅拌针后方形成的空

。,

腔并在轴肩与搅拌针的搅拌及挤压作用下实现材料连接的固相焊接方法

,。

32

.

搅拌头FSWTool

搅拌摩擦焊接过程中由搅拌针和轴肩组成的旋转部件对被焊材料施加搅拌摩擦效果的工具属于

,,

搅拌摩擦焊的主要耗材之一

。

1
