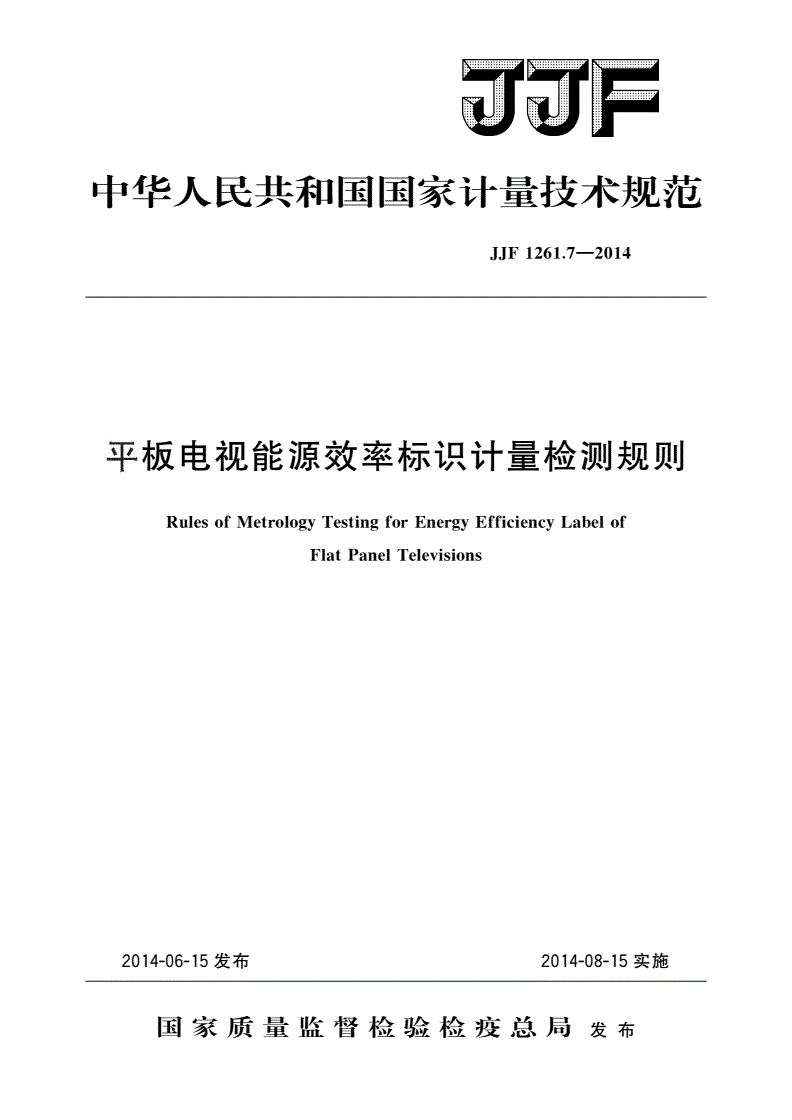

JJF 1261.7-2014 平板电视能源效率标识计量检测规则

中华人民共和国国家计量技术规范

—

JJF1261.72014

平板电视能源效率标识计量检测规则

RulesofMetroloTestinforEnerEfficiencLabelof

gyggyy

ㅤㅤㅤㅤ

FlatPanelTelevisions

2014-06-15发布2014-08-15实施

国家质量监督检验检疫总局发布

—

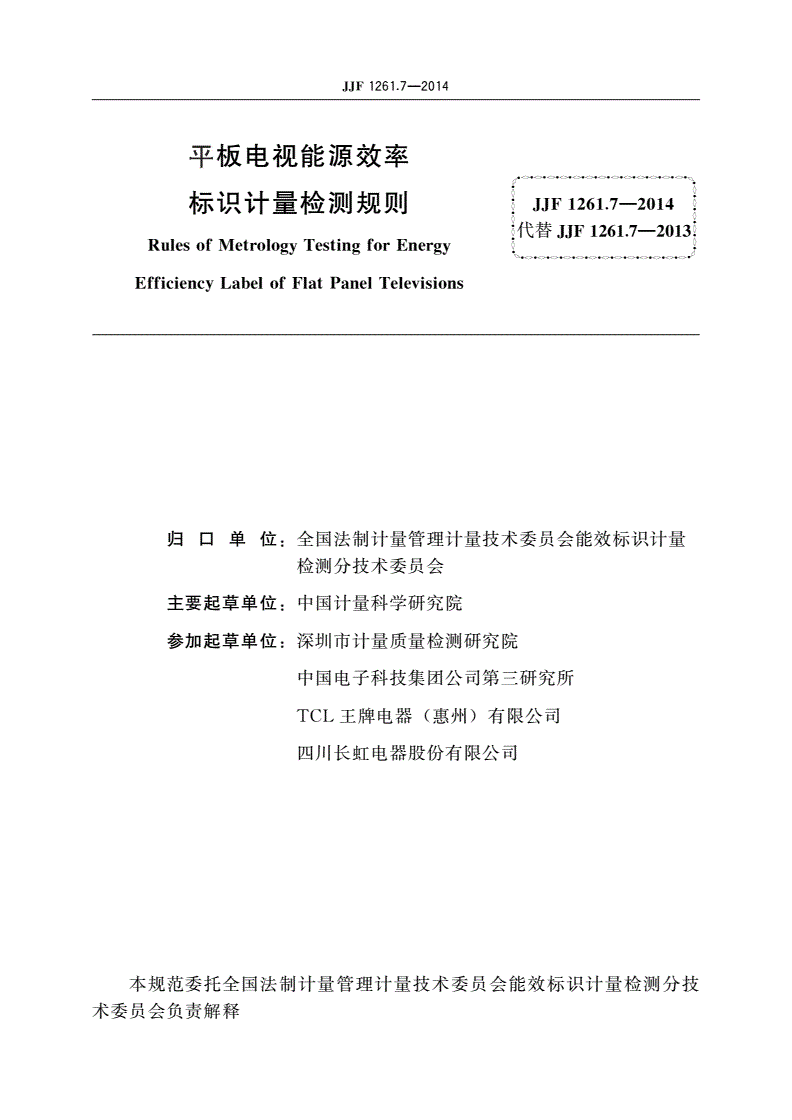

JJF1261.72014

平板电视能源效率

췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

췍

췍—췍

췍

标识计量检测规则JJF1261.72014

췍

췍代替—췍

췍

JJF1261.72013

RulesofMetroloTestinforEner췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍췍

gyggy

EfficiencLabelofFlatPanelTelevisions

y

ㅤㅤㅤㅤ

—

JJF1261.72014

目录

引言………………………()

Ⅱ

范围……………………()

11

引用文件………………()

21

术语和计量单位………………………()

31

平板电视能效指数…………………()

3.12

被动待机状态………………………()

3.22

被动待机功率………………………()

3.32

开机静态功率………………………()

3.42

开机动态功率………………………()

3.52

开机功率……………()

3.62

功率波动值…………()

3.72

平板电视能效限定值………………()

3.82

概述……………………()

42

计量要求………………()

52

能源效率标识标注…………………()

5.12

…………()

5.2能源消耗量ㅤㅤㅤㅤ3

能效等级……………()

5.34

检测条件………………()

64

环境条件……………()

6.14

检测设备……………()

6.24

测量不确定度………………………()

6.36

检测项目和方法………………………()

76

抽样原则和方法……………………()

7.16

样本检测……………()

7.26

原始记录……………()

7.315

数据处理……………()

7.415

检测结果………………()

815

能源消耗量计量检测结果合格判据………………()

8.115

检测结果评定准则…………………()

8.216

检测报告……………()

8.316

附录平板电视能源效率测量不确定度评定示例…………………()

A18

()…………()

附录B平板电视能源效率标识计量检测抽样单格式28

()………()

附录C平板电视能源效率标识计量检测原始记录格式29

()……………()

附录D平板电视能源效率标识计量检测报告格式33

Ⅰ

—

JJF1261.72014

引言

,

为了规范实行能源效率标识管理的平板电视的能源效率标识计量检测工作依据

—《》,。

JJF1261.12010用能产品能源效率标识计量检测规则的要求制定本规则

—,—,,

本规则代替与相比除编辑性修改外本

JJF1261.72013JJF1261.72013

规则主要变化如下:

———“”、、、

术语和计量单位增加开机静态功率开机动态功率开机功率功率波动

值等术语和定义。

———“”、、

计量要求对平板电视能效等级平板电视外部电源平均效率能效限定值

空载状态能效限定值等指标进行修改。

———“”,、

检测项目和方法对能效测量方法进行修改增加开机静态功率开机动态

功率等测量方法。

———“”。

检测结果增加对状态不符合测试要求的设备的结果判定原则

———()。

对平板电视能源效率测量不确定度进行重新评定附录A

———(、)。

对原始记录格式和检测报告格式做相应修改附录C附录D

本规则的历次版本发布情况如下:

。

—013

JJF1261.72

ㅤㅤㅤㅤ

Ⅱ

—

JJF1261.72014

平板电视能源效率标识计量检测规则

1范围

、、、、

本规则规定了在电网电压下正常工作的以地面有线卫星或其他模拟数字信

、(“”),

号接收解调及显示为主要功能的液晶电视和等离子电视以下简称平板电视

包括主要功能为电视的不具备调谐器但作为电视产品流通的显示设备的能源效率标识计

、、、。

量要求计量检测程序计量检测方法计量检测结果评定准则和检测报告等内容

,。

本规则适用于平板电视能源效率标识计量监督检测委托检测可参考本规则进行

生产和销售平板电视产品的单位亦可参照本规则进行检测。

,、

接受检测的平板电视应是生产者自检合格的产品或者是销售者进口销售的

商品。

2引用文件

本规则引用了下列文件:

—用能产品能源效率标识计量检测规则

JJF1261.12010

/—()

GBT28292002周期检验计数抽样程序及表适用于对过程稳定性的检验

ㅤㅤㅤㅤ

GB3174PAL-D制电视广播技术规范

/演播室数字电视编码参数规范

GBT14857

/卫星数字电视广播信道编码和调制标准

GBT17700

/:

信息技术运动图像及其伴音信息的通用编码第部分系统

GBT17975.11

/:

信息技术运动图像及其伴音信号的通用编码第部分视频

GBT17975.22

/:

信息技术运动图像及其伴音信号的通用编码第部分音频

GBT17975.33

、

GB20600数字电视地面广播传输系统帧结构信道编码和调制

单路输出式交流直流和交流交流外部电源能效限定值及节能评价值

GB20943--

—平板电视能效限定值及能效等级

GB248502013

/高清晰度电视节目制作及交换用视频参数值

GYT155

/有线数字电视广播信道编码与调制规范

GYT170

/数字电视接收设备术语

SJT11324

/数字电视平板显示器测量方法

SJT11348

:、(

IEC620872011音频视频和相关设备功率消耗量的测量方法Methodof

,)

MeasurementforthePowerConsumtionofAudioVideoandRelatedEuiment

pqp

,;

凡是注日期的引用文件仅注日期的版本适用于本规则凡是不注日期的引用文

,()。

件其最新版本包括所有修改单适用于本规则

3术语和计量单位

下列术语和计量单位适用于本规则。

1

—

JJF1261.72014

(“”)

3.1平板电视能效指数以下简称能效指数enerefficiencindexofflat

gyy

paneltelevisions

,,。

在规定的测量方法下平板电视能源效率测量值与基准值之比量纲为1

3.2被动待机状态assivestandbmode

py

,,,

平板电视连接电源既不产生声音也不产生图像但是可以通过遥控器或者其他

信号切换到关机或开机状态。

3.3被动待机功率assivestandbower

pyp

,,

在规定的测量方法下平板电视在被动待机状态下测得的有功功率计量单位

为W。

3.4开机静态功率onmodestaticower

p

,,

在规定的测量方法下平板电视在开机状态下播放静态测试图像测得的有功功率

计量单位为W。

3.5开机动态功率onmodednamicower

yp

,,

在规定的测量方法下平板电视在开机状态下播放动态测试序列测得的有功功率

计量单位为W。

3.6开机功率onmodeower

p

,。

用于计算和评价平板电视能源效率的有功功率计量单位为W

3.7功率波动值fluctuationvaluesofower

p

ㅤㅤㅤㅤ,

开机静态功率和开机动态功率差值的绝对值与开机静态功率的比值用百分比

表示。

3.8平板电视能效限定值minimumallowablevaluesofenerefficiencforflat

gyy

paneltelevisions

,()

在规定的测量条件下平板电视所允许的最小能效指数量纲为1和最大被动待

()。

机功率计量单位为W

4概述

。

平板电视是实行能源效率标识管理的用能产品电视接收机是接收并还原电视信号

、,(

为活动的连续的图像和声音的装置平板电视主要包括液晶显示LiuidCrstal

qy

,)和等离子显示(,)等类型产品。

DislaLCDPlasmaDislaPanelPDP

pypy

5计量要求

5.1能源效率标识标注

平板电视的能源效率标识应加施在平板电,

视明显部位或显示在开机画面中且停留

,。

时间不少于2s也可以粘贴或印制在最小包装的明显部位能源效率标识标注的信息

()、、、、

包括生产者名称或简称产品规格型号能效等级能效指数被动待机功率和依

据的能源效率国家标准编号等内容。

,

能源效率标识的样式应符合平板电视能源效率标识标注的要求计量单位的标注应

符合国家法定计量单位的要求。

2

—

JJF1261.72014

5.2能源消耗量

5.2.1能效指数

—。

平板电视能效指数标注值应符合GB248502013对能效限定值的要求平板电视

能效限定值所要求的最小能效指数为表中能效等级的级。

13

平板电视的能效指数实测值应不小于能效指数标注值。

表1平板电视能效等级

能效指数能效等级

()

EEI1级2级3级

液晶电视能效指数

2.72.01.3

()

EEI

LCD

等离子电视能效指数

2.01.61.2

()

EEI

PDP

,,

使用外部电源的平板电视除上述要求外其原配的外部电源应符合GB20943的

。。

相关要求平板电视外部电源的能效限定值见表和表

23

表2平板电视外部电源平均效率能效限定值

最小平均效率

生产日期输出功率标称值()/

PW

0

ㅤㅤㅤㅤ()

用小数表示

0<P<10.49×P

00

年月日之前1≤P<490.09×lnP+0.49

20149100

49≤≤250

P00.84

0<P<10.50×P

00

年月日之后1≤P≤510.09×lnP+0.5

20149100

51<P0≤2500.85

:,。

注最小平均效率计算时用P0的数值

表3平板电视外部电源空载状态能效限定值

生产日期输出功率标称值()/空载状态下的最大有功功率/

PWW

0

0<P≤100.50

0

年月日之前

201491

10<P≤2500.75

0

年月日之后0<P≤250

20149100.50

5.2.2被动待机功率

—。

平板电视被动待机功率标注值应符合GB248502013对被动待机功率的要求平

板电视的被动待机功率限定值为不大于0.50W。如果平板电视需要有两个或两个以上

3

—

JJF1261.72014

,、

独立供电部分同时工作才可以完成普通用途平板电视功能即接收信号输入生成图像

,。

和声音等则每个部分被动待机功率均应不大于0.50W

平板电视的被动待机功率实测值应不大于被动待机功率标注值。

5.3能效等级

平板电视使用的能源效率标识标注的能效等级应符合表和的要求。

5.2.115.2.2

根据能效指数实测值确定的能效等级应不低于标注的能效等级。

6检测条件

6.1环境条件

6.1.1环境温度:18℃~28℃。

6.1.2相对湿度:25%~75%。

6.1.3大气压强:86kPa~106kPa。

6.1.4试验区域无明显空气对流。

6.1.5不存在影响检测的机械振动与电磁干扰。

6.2检测设备

6.2.1主要检测设备

6.2.1.1亮度计

22

)测量范围://;

a0cdm~500cdm

2

)分辨力:/;ㅤㅤㅤㅤ

b0.1cdm

)最大允许误差:的读数。

c±2.5%

()

6.2.1.2数字功率计具有有功功率积分功能

a)功率测量范围:0W~1000W;

)功率测量最大允许误差:(的读数的量程);

b±0.1%+0.1%

)电能量测量最大允许误差:;

c±0.4%

d)时基信号最大允许误差:±0.05%;

):;

e波峰因子不小于3

)测量频率范围:。

fDC~3kHz

6.2.1.3钢直尺

)测量范围:,,;

a0mm~1000mm0mm~1500mm0mm~2000mm

b)分度值:1mm;

)任一线纹至端边或末端线纹及任意线纹之间最大允许误差:为

c1mm~300mm

;为;为;

±0.10mm300mm~600mm±0.15mm600mm~1000mm±0.20mm

为;为。

1000mm~1500mm±0.27mm1500mm~2000mm±0.35mm

6.2.1.4电子负载

)输入:,,;

a0V~60V0A~10A0W~120W

)电流测量最大允许误差:(的读数的量程);

b±0.2%+0.15%

)电压测量最大允许误差:(2%的读数+0.025%的量程)。

c±0.0

:)、),。

注如果指标达不到bc的要求可使用外接电流表和电压表

4

—

JJF1261.72014

、。

6.2.1.5平板电视能源效率测量设备均应具有有效的检定校准证书

6.2.2辅助设备

6.2.2.1视频电视信号发生器

使用的视频电视信号发生器应当满足以下要求:

),

a向被测平板电视提供图像信号图像分辨力和刷新频率应能够满足7.2.2.1的

要求;

b)亮度电平最大允许误差:±3%;

)色度电平最大允许误差:;

c±3%

)色度相位最大允许误差:;

d±3°

)色度频率最大允许误差:。

e±2kHz

6.2.2.2音频信号发生器

使用的音频信号发生器应满足以下要求:

a)频率稳定度:1000Hz频率点上1h漂移不大于6Hz;

b)电压输出最大允许误差:±2.5%;

):;

c电压输出谐波失真不大于0.1%

):。

d信噪比不小于65dB

6.2.2.3模拟电视信号发射机

使用的模拟电视信号发生机满足以下要求:

),ㅤㅤㅤㅤ;

a射频输出端口阻抗75Ω电压驻波比不大于1.5

)工作频率覆盖电视频道划分表所规定的频道();

b48MHz~962MHz

)射频输出功率稳定度()优于;

c2h±0.5dB

d)射频输出功率最大允许误差优于±2.0dB;

),,。

e带内平坦度视频带内优于±1.0dB伴音带内优于±1.0dB

6.2.2.4数字电视信号发射机

使用的数字电视信号发射机满足以下要求:

a)射频输出端口阻抗75Ω,电压驻波比不大于1.5;

b)工作频率覆盖电视频道划分表所规定的频道;
