JJF 1261.24-2018 吸油烟机能源效率计量检测规则

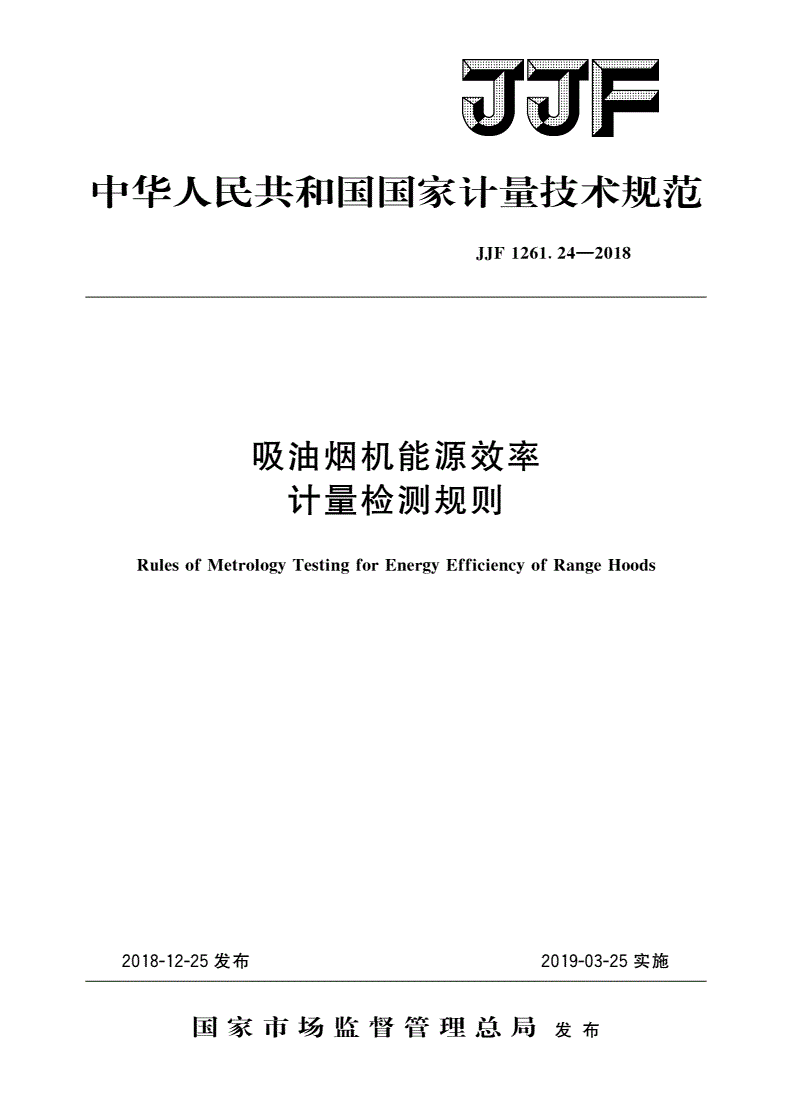

中华人民共和国国家计量技术规范

JJF1261.24-2018

吸油烟机能源效率

计量检测规则

RulesofMetrologyTestingforEnergyEfficiencyofRangeHoods

2018-12-25发布2019-03-25实施

国家市场监督管理总局发布

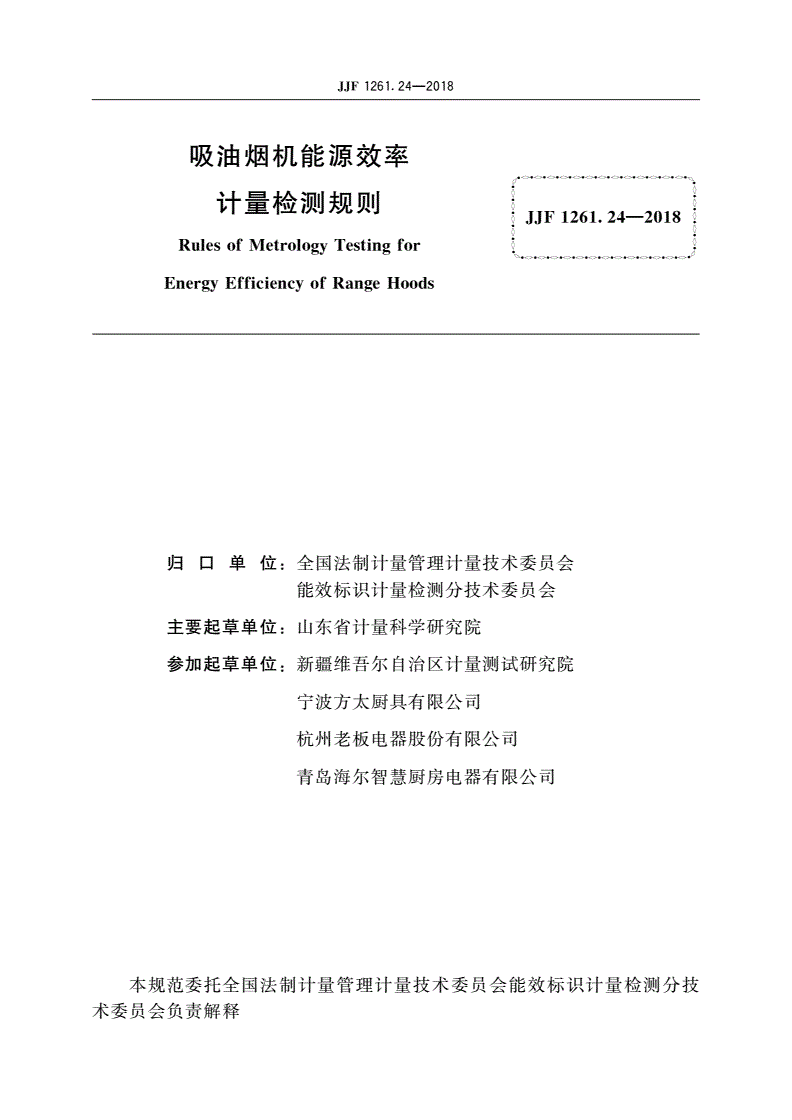

JJF1261.24-2018

吸油烟机能源效率

计量检测规则

{JJF1261.24-2018~

RulesofMetrologyTestingfor

EnergyEfficiencyofRangeHoods

归口单位：全国法制计量管理计量技术委员公

能效标识计量检测分技术委员A

主要起草单位：山东省计量科学研究院

参加起草单位：新疆维吾尔自治区计量测试研究院

宁波方太厨具有限公司

杭州老板电器股份有限公百

青岛海尔智慧厨房电器有限公司

本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技

术委员会负责解释

JJF1261.24-2018

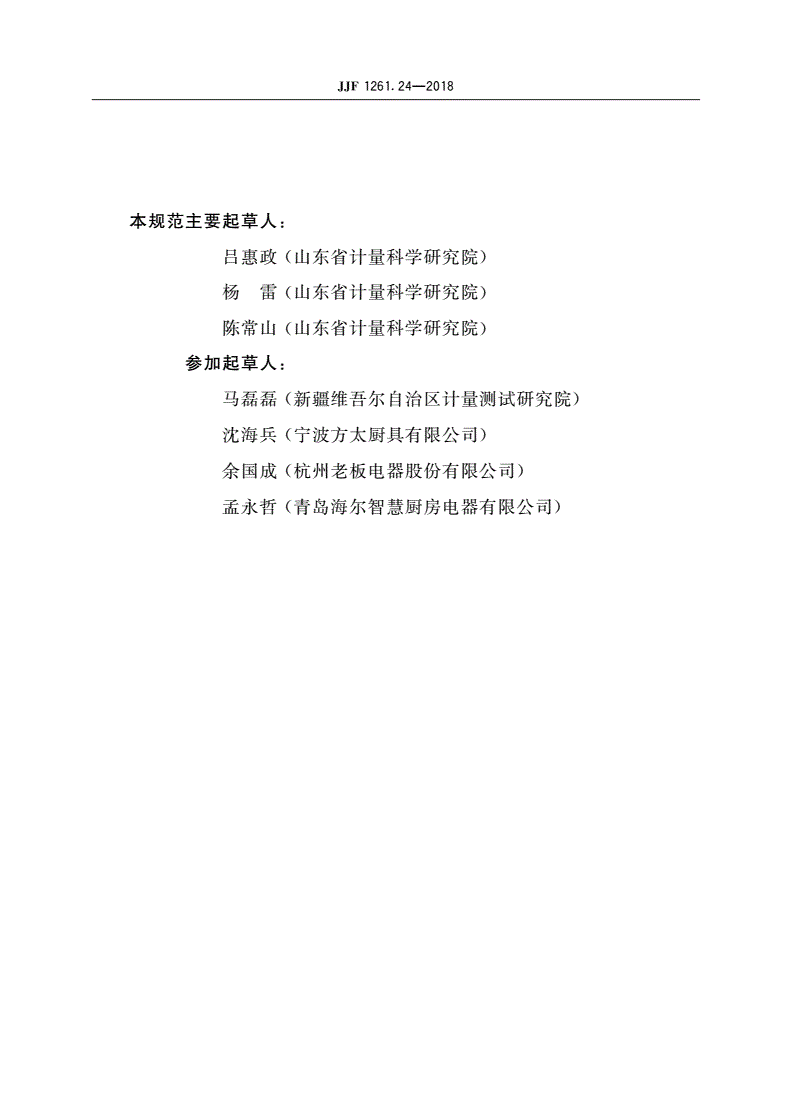

本规范主要起草人：

口惠政（山东省计量科学研究院）

扬雷〈山东省计量科学研究院）

陈常山（山东省计量科学研究院）

参加起草人：

一，磊磊（新疆维吾尔自治区计量测试研究院）

沈海兵（宁波方太厨具有限公司）

余国成（杭州老板电器股份有限公司）

孟永哲（青岛海尔智慧厨房电器有限公司）

JJF1261.24-2018

目录

引言………………………（皿）

1范围……………………（1)

2引用文件……………….(1)

3术语和计量单位…·……………...……….(1)

3.1全压效率………………..........………（川

3.2待机模式…………·…（1)

3.3关机模式…………………….(1)

3.4待机功率……………………·（门

3.5关机功率……………（υ

3.6常态气味降低度………………·……………（2)

3.7油脂分离度...•·..·•.…………………·（υ

3.8吸油烟机能效限定值………………（υ

3.9能效等级……………（2)

4概述…………··…………………（2)

5计量要求…………·………………（幻

5.1能源效率标识标注………….(2)

5.2能效指标（能源消耗量）…………………·（υ

5.3能效等级…………….(3)

6检测条件……………·…………（3)

6.1环境条件…………………….(3)

6.2测量设备及检测材料………………（3)

6.3测量不确定度………………………（4)

7检测项目和方法………………………（5)

7.1抽样原则和方法……………·（川

7.2样本检测…·…………………….(5)

7.3数据处理……………（6)

8检测结果………………（6)

8.1能效指标（能源消耗量）计量检测结果合格判据……….(6)

8.2检测结果评定准则………….(6)

8.3检测报告……………….……·…（门

附录A全压效率测量方法……………………·（们

附录B待机功率和关机功率测量方法………………Q们

附录C气味降低度测量方法…………(17)

附录D油脂分离度测量方法…………（21)

附录E吸油烟机能源效率测量不确定度评定示例…………（24)

I

JJF1261.24-2018

附录F吸油烟机能源效率计量检测抽样单（格式）...……….(32)

附录G吸油烟机能源效率计量检测原始记录（格式〉……………(33)

附录H吸油烟机能源效率计量检测报告（格式〉…………………α7)

a

JJF1261.24-2018

引

为了规范实行能源效率标识管理的吸油烟机的能源效率计量检测工作，依据

JJF1261.1-2017《用能产品能源效率计量检测规则》的要求，制定本规范。

本规范为首次发布。

III

JJF1261.24-2018

吸油烟机能源效率

计量检测规则

1范围

本规范规定了安装在家用烹调炉具、炉灶或类似用途的器具上部，额定电压不超过

250V的外排式吸油烟机（以下简称吸油烟机）的能源、效率i十量要求、计量检测程序、

计量检测方法、计量检测结果评定准则和检测报告等内容。

本规范适用于吸油烟机能源效率计量监督检测，委托检测可参考本规范进行。生产

和销售吸油烟机的单位亦可参照本规范进行检测。

接受检测的吸油烟机应是生产者自检合格的产品，或者是销售者进口、销售的

商日日。

2引用文件

本规范引用了下列文件：

JJF1261.1-2017用能产品能源、效率计量检测规则

GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）

GB/T6165-2008高效空气过滤器性能试验方法效率和阻力

GB/T17713-2011吸油烟机

GB29539-2013吸油烟机能效限定值及能效等级

凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文

件，其最新版本（包括所有的修改单）适用于本规范。

3术语和计量单位

下列术语和计量单位适用于本规范。

3.1全压效率totalpressureefficiency

吸油烟机的规定风量（7m3/min）和规定风量时空气标准状态下的全压值的乘积，

一·规定风量时主电机输入功率的比值，以百分数表示。

3.2待机模式standbymode

吸油烟机连接到供电电源、上，仅提供重启动、信息或状态显示（包括时钟）功能，

而未提供主要功能的状态。

注：重启动功能是指通过遥控器、内部传感器或定时时钟等方式使器具切换到提供主要功能模

式的一种功能。

3.3关机模式offmode

吸油烟斗；TL连接到供电电源上，但不提供任何待机模式功能和主要功能的状态。

注：仅提供关机状态指示（如发光二极管）时，也视为处于关机状态。

3.4待机功率standbypower

1

JJF1261.24-2018

吸油烟机在待机模式下的有功功率，计量单位为Wo

3.5关机功率offpower

吸油烟机在关机模式下的有功功率，计量单位为WO

3.6常态气味降低度normalodourreductionfactor

在规定的检测条件下，实验室持续、定量产生异味气体时，吸油烟机同步运转，

30min内降低室内异常气昧的能力，以百分数表示。

3.7油脂分离度greaseabso叩tionfactor

吸油烟机在规定的检测条件下，从油烟气体中分离出油脂的能力，以百分数表刀之。

3.8吸油烟机能效限定值minimumallowablevaluesofenergyefficiencyfor

rangehoods

在规定检测条件下l吸油烟机的最低允许能效值。

3.9能效等级energyefficiencygrade

是表示吸油烟机能源效率高低差别的一种分级方法，分成1、2、3、4和5等级，

1级所表示能？原效率最高。

4概述

吸油烟机是实行能源、效率标识管理的产品，是安装在炉灶上部，用于收集、处理被

污染空气的电动器具或组合型器六。

5计量要求

5.1能源效率标识标注

吸油烟机的显著位置应粘贴能源、效率标识，能源效率标识标注的信息应包括生产者

名称（或简称）、规格型号、能效等级、全压效率（%）、待机功率（W）、关机功或

(W）、常态气味降低度（%）、油脂分离度（%）和依据的能源效率强制性国家标准编

号、能效信息码和能效“领跑者”信息等内容。

能源效率标识的样式应符合吸油烟机能源效率标识标注的要求，计量单位的标注应

符合国家法定计量单位的要求。

注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。

5.2能效指标（能源消耗量）

5.2.1全压效率

吸油烟机全压效率标注值应符合GB29539-2013对能效限定值的要求，全压效率

能效限定值为表l能效等级5级的规定值。全压效率实测值应不小于能效限定值。全压

效率实濒IJ值应不小于标注值。

5.2.2待机功或

吸油烟机待机功率标注值应符合GB29539-2013对能效限定值的要求，待机功嚣

能效限定值为表l能效等级5级的规定值。待机功率实测值应不大于能效限定值。待机

功率实测值应不大于标注值。

2

JJF1261.24-2018

5.2.3关机功率

吸油烟机关机功率标注值应符合GB29539-2013对能效限定值的要求，关机功率

能效限定值为表l能效等级5级的规定值。关机功率实测值应不大于能效限定值。关机

功率实测值应不大于标注值。

5.2.4常态气味降低度

吸油烟机常态气味降低度标注值应符合GB29539-2013对能效限定值的要求，常

态气味降低度能效限定值为表1能效等级5级的规定值。常态气味降低度实测值应不小

于能效限定值。常态气味降低度实测值应不小于标注值。

5.2.5油脂分离度

吸油烟机油脂分离度标注值应符合GB/T17713-2011的要求。油脂分离度实测值

应不小于80%。吸油烟机油脂分离度实测值应不小于标注值。

5.3能效等级

吸油烟机使用的能源效率标识标注的能效等级应符合GB29539-2013对能效等级

的要求。吸油烟机的能效等级指标见表1。

表1阪油烟机能效等级

吸油烟机全压效率待机功率关机功率常态气味降低度油脂分离度

ww

能效等级%%%

1

注23

ζ2.0ζ1.0

二三95

2

二三21

3二三19二三80

4二三17<3.0ζ1.5二~90

5注15

根据全压效率、待机功率、关机功率、常态气味降低度实测值和油脂分离度确定的

能效等级应优于标注的能效等级。

6检测条件

6.1环境条件

6.1.1检测环境温度为（20士5）℃，湿度不大于90%RH，大气压力为（86~

106)kPa，应在无外界气流、无强烈阳光和其他热辐射作用的室内进行。

6.1.2检测电源为单相交流正弦波，电压和频率波动范围不得超过额定值的士1%。

6.2测量设备及检测材料

6.2.1主要测量设备

｜徐本规范己具体规定的仪表外，其他仪表准确度等级应不低于0.5级。

6.2.1.1数字功率计（具有有功功率积分功能）

1）功率测量范围：（0～3)kW;

2）功率测量最大允许误差：士co.1%的读数十0.1%的量程）。

3

JJF1261.24-2018

6.2.1.2温度测量仪表

1)温度测量范围：（0～400）。

2）最大允许误差：±o.3°

3）分辨力：o.1飞。

6.2.1.3时间间隔测量仪表

最大允许误差：土0.5s/do

6.2.1.4称重装置

a）电子天平：

1)测量范围：（0～60)kg;

2）最大允许误差：士lg;

3）实际分度值：0.lg。

b）电子天平：

1）测量范围：（0～500)g;

2）最大允许误差：土0.05g;

3）实际分度值：O.Olg。

6.2.1.5气相色谱仪

峰值面积重现性：《1%。

6.2.1.6差压计

1）测量范围：（0～2)kPa;

2）最大允许误差：土0.5%;

3）分辨力：lPa。

6.2.1.7大气压力计

1)测量范围：(86～106)kPa;

D最大允许误差：土0.5%。

6.2.2辅助测量设备及检测材料

6.2.2.1玉米油：20℃时蒙古度为（70±10)mm2/s。

6.2.2.2丁酬：分析纯。

6.2.2.3氮气、氢气：高纯。

6.2.2.4量筒：

1)测量范围：co～500)mL;

2）分辨力：1rnL。

6.3测量不确定度

全压效率计量检测结果的相对扩展不确定度Urel（弘）应优于3.5%（走＝2）。

待机功率计量检测结果的相对扩展不确定度U时（P:st）应优于l.5%（走＝2）。

关机功率计量检测结果的相对扩展不确定度U时（poff）应优于1.5%Ck=2）。

常态气味降低度计量检测结果的相对扩展不确定度Urel(Gn）应优于6.0%(k=2）。

油脂分离度计量检测结果的相对扩展不确定度Urc1(Fz）应优于5.0%(k=2）。

4

JJF1261.24-2018

7检测项目和方法

7.1抽样原则和方法

吸油烟机的计量检测样本应在生产者自检合格的产品或者是销售领域的商品中随机

抽取。

对检测批判’量检测的，按GB/T2829-2002中一次抽样方案抽取样本。在生产企

业成品仓库内或生产线末端抽样时，批量原则上应不少于50台。随机抽样的样本量

4台，其中2台用于检测，另2台用作备样。

对样本计量检测的，在生产企业成品仓库内或生产线末端抽样时，批量可少

50台。样本量为2台，其中1台用于检测，另l台用作备样。

在销售领域抽样时，批量应不少于2台，抽样的样本量为2台，其中1台用于检

测，另1台用作备样。

抽样时应填写《吸油烟机能源效率计量检测抽样单》（抽样单格式见附录f）。

7.2样本检测

7.2.1标识标注的检查

根据5.1的要求对吸油烟机使用的能源效率标识进行检晶。

7.2.2能效指标（能源消耗量）检测

被测吸油烟机进行检测时，应按使用说明书中规定的方法进行安装。如无特殊说

明，应保留相关附件。

7.2.2.1全压效率测量

按照本规范附录A规定的方法进行。

7.2.2.2待机功率测量

按照本规范附录B规定的方法进行。

7.2.2.3关机功率测豆

按照本规范附录B规定的方法进行。

7.2.2.4常态气味降低度测量

按照本规范附录C规定的方法进行。

7.2.2.5油脂分离度测量

按照本规范附录D规定的方法进行。

7.2.3能效等级的确定

根据实测的全压效率、待机功率、关机功率和常态、气味降低度，按5.3的要求确定

吸油烟机的能效等级。

注：应用实洲的全压效率、待机功率、关机功率、常态气味降低度和油脂分离度确定能效等级

时，全压效率、待机功率、关机功率、常态气味降低度和油脂分离度应考虑计量检测结果的测量不

确定度。

7.2.4原始记录

计量检测的原始记录应包含吸油烟机能源效率计量检测所需要的必要信息，记录中

列出的项目应准确填写，观测结果、数据和计算应在检测时予以记录。记录应包括检测

J

JJF1261.24-2018

人员和结果核验人员的签名。原始记录格式见附录G。

7.3数据处理

按本规范规定的样本检测要求测量，按照如下要求进行数据修约：

a）全压效率保留一位小数，以百分数表示；

b）待机功率保留两位小数，计量单位为W;

c）关机功率保留两位小数，计量单位为W;

d）常态气l味降低度保留一位小数，以百分数表示；

e）油脂分离度保留一位小数，以百分数表示。

8检测结果

8.1能效指标（能源消耗量－）计量检测结果合格判据

8.1.1合格判据原则

吸油烟机全压效率、待和L功率、关机功率、常态气味降低度和油脂分离度计量检测

结果考虑不确定度影响，其合格评定采用宽限判据原则。

采用宽限判据时，全压效率、待机功率、关机功率、常态气味降低度和油脂分离度

标注值及限定值有效位数按增加一位处理。

8.1.2合格判据

8.1.2.1全压效率合格判据

彝山效率计量检测结果的实测值位于下述区问的判定为合格：

实测值二三限定值一U（不），旦实测值二三标注值－U（不）

8.1.2.2待机功率合格判据

待机功率计量检测结果的实测值位于下述区间的判定为合格：

实测值三二限定值十U(P,.1），且实测值三二标注值十u(PS()

8.1.2.3关机功率合格判据

关机功率计量检测结果的实测值位于下述区间的判定为合格：

实测值三二限定值＋U(PoH），旦实测值三三标注值十U(Poff)

8.1.2.4常态气味降低度合格判据

常态气味降低度实溃lj值应满足下述区间的判定为合格：

实测值二三限定值－U(Gn），旦实测值二三标注值－U(Gn)

8.1.2.5油脂分离度合格判据

油脂分离度计量检测结果的合格评定考虑、扩展测量不确定度U<Fz)(k=2）的影

响，实测值位于下述区间的判定为合格：

实测值二三80%-U(Fz），且实测值二三标注值－U(Fz)

8.2检测结果评定准则

8.2.1能源效率标识标注评定准则

能源效率标识标注出现下列情况之一的，评定为能源效率标识标注不合格。

a）未在吸油烟机的显著位置粘贴能源、效率标识的；

b）未按规定的标识样式和内容进行标注的；

6

JJF1261.24-2018

c）未按规定要求正确使用国家法定计量单位的。

8.2.2能源消耗量评定准则

8.2.2.1全压效率评定准则

全压效率出现下列情况之一的，评定为全压效率不合格。

a）全压效率标注值不符合5.2.1对能效限定值要求的；

b）全压效率实测值不符合8.1.2.1规定的。

8.2.2.2待机功率评定准则

待机功率出现下列情况之一的，评定为待机功率不合格。

a）待机功率标注值不符合5.2.2对能效限定值要求的；

b）待机功率实测值不符合8.1.2.2规定的。

8.2.2.3关机功率评定准则

关机功率出现下列情况之一的，评定为关机功率不合格。

a）关机功率标注值不符合5.2.3对能效限定值要求的；

b）关机功率实测值不符合8.1.2.3规定的。

8.2.2.4常态气味降低度评定准则

常态气味降低度出现下列情况之一的，评定为常态气味降低度不合格。

a）常态气味降低度标注值不符合5.2.4对能效限定值要求的；

b）常态气味降低度实测值不符合8.1.2.4规定的。

8.2.2.5油脂分离度评定准则

T由脂分离度出现下列情况之一的，评定为油脂分离度不合格。

a）油脂分离度标注值不符合5.2.5对能效限定值要求的；

b）油脂分离度实测值不符合8.1.2.5规定的。

8.2.3能效等级评定准则

能效等级出现下列情况之一的，评定为能效等级不合格。

a）标注的能效等级不符合5.3对能效等级要求的；

b）根据全压效率、待机功率、关机功率、常态气味降低度和油脂分离度实测值确

定的能效等级低于标注的能效等级的。

8.2.4检测批评定准则

根据GB/T2829-2002，取不合格质量水平RQL=40，判别水平I，选择一次抽样

方案，确定合格判定数Ac=O，不合格判定数Re=L2个检测样本中若有1个不合格

的，评定为检测批不合格。

8.2.5备用样本检测

业样本检测不合格时，允许对备用样本进行检测，检测结论按备用样本检测结果

做出。

8.3检测报口

应准确、客观和规范地报告检测结果，出具检测报告。检测报告应包括足够的信

息，报告中的结论应按8.2检测结果评定准则的规定出具。检测报告应由检测执行人

员、报告审核人员和报告批准人员签名（检测报告格式见附录H）。

7

JJF1261.24-2018

8.3.1检测报告中的总体结论应根据检测结果并按下列情况给出：

a）能源效率标识标注，全压效率、街机功率、关机功率、常态气味降低度和油脂

分离度以及能效等级均为合格的，总体结论判定为合格；

b）能源效率标识标注，全压效率、待机功率、关机功率、常态气味降低度和油脂

分离度以及能效等级有不合格的，总体结论判为不合格，但应分别标出合格项和不A

格项。

8.3.2检测报告应至少包括以下信息：

a）标题；

b）检测机构名称和地址；

c）报告的唯一性标识，每页及总页的标识；

d）受检单位、生产单位的名称和地址；

e）被测样本的描述；

f)被测样本的接收日期，进行检测的日期；

g）样本的来源，如抽样、送样等；

h）检测依据的技术规范；

i）检测所用的测量仪器的溯源性及有效性说明；

j）检测结论（检测批、样本）；

k）检测环境的描述；

l)检测结果及测量不确定度的说明；

m）检测执行人员、报告审核人员和报告批准人员的签名；

n）检测结果仅对样本或检测批有效的声明；

。）未经检测机构书面批准，不得部分复制报告的声明。

8

JJF1261.24-2018

附录A

全压效率测量方法

A.l定义

本附录采用下列定义。

A.1.1减压筒内静压Cps6)

吸油烟机在额定电压、额定频率下，以正常工作时的最高转速挡运转，按图A.1

所示的空气性能检测装置进行检测时，测得的减压筒静压的平均值。单位为帕斯卡

CPa）。

A.1.2空气标准状态

环境温度为Bu=20℃，大气压力为户bu=101325Pa，湿度h,,=40%RH，密度

Pn=1.20518kg／旷日才的大气环境状态。

A.1.3检测条件下的空气密度（ρJ

在检测时的环境温度乱和环境气压户ba条件下，单位体积空气的质量，单位为千克

每立方米Ckg/m勺。

A.1.4检测工况下的风量’Cq")

在检测工况下，吸油烟机在额定电压、额定频率下，以正常工作时的最高转速挡运

转，按图A.1的空气性能检测装置进行检测时，变换孔板开孔直径d，经测量和计算

所得的各工况点的风量，单位为立方米每秒（m3/s）。

A.1.5检测工况下的全庄”F日）

吸油烟机在额定电压、额定频率下，以正常工作时的最高转速挡运转，按图A.l

的空气性能检测装置进行检测时，变换孔板开孔直径d，经测量和计算所得各工况点的

全压。单位为帕斯卡CPa）。

A.1.6空气标准状态下的全压（PFun)

每个工况点检测工况下的全压换算成空气标准状态下的全压，单位为帕斯卡CPa）。

A.1.7检测工况下的全压效率（1/B)

每个工况点检测工况下的风量和空气标准状态下的全压的乘积与检测工况下的输入

功率之比。

A.1.8空气标准状态下的静压（户sin)

每个工况点空气标准状态下的全压与对应工况点空气标准状态下的动压的差值。单

位为帕斯卡（Pa）。

A.2检测条件

A.2.1环境条件

本检测应在环境温度为（20士5）℃，湿度不大于85%RH，无外界气流和热辐射的

实验室内进行。

A.2.2外排式吸油烟机应该安装制造商随机附带的与排风管连接用的过渡罩（除去止

逆阀等遮盖件），但不必安装排风管。如I吸油烟机设计上有附加的过滤装置，应安装干

JJF1261.24-2018

净的过滤装置。

A.2.3检测运转条件

A.2.3.1在进行空气性能检测之前应对检测装置、检测仪器、－平条件和检测运转条

件检查正常后方可进行工况检测。

A.2.3.2被测吸油烟机应在额定电压、额定频率和正常工作时的最高转速挡运转运行

1h后再进入测量读数。

A.3检测装置

外排式吸油烟机空气性能检测装置应符合图A.l外排式吸油烟机空气性能检测装

置的要求。被测吸油烟机出风口通过连接器与空气性能检测装置的十字整流器连接。检

测时，吸油烟机气流依次通过连接器、十字整流器和扩散段后进入减压筒。通过变换减

压筒下游孔板的开孔直径d，而测得每一个工况点的动态测量数据，并通过计算得出空

气性能检测的结果。

广．．「0.37506

静压取压孔

〈四雨雨

\\

11

’’

L

扩散段（D6-D1)/(2tan3.5°)减压筒1.2ρ6

吸油烟机｜擎｜十字整流器

2D

I处放大

A’一B-B

ψHmd

Q

句‘‘也。．ONUH

30。

。．。。的y、＋dG咀。．

JNmC

e（当e’＞O.Old肘，e运O.Old)

－

o

Aww

·斗

、

咀

Q

ww

e”

唱

Q

α；：：；Q,15D.

H

．

c

图A.l外排式吸油烟机空气性能检视1］装置

!\

检测规则

A.4.1大气条件测量

A.4.1.1环境温度cea)

环境温度计安放在被测l吸油烟机的进气口前，在风速为零的区域中测量环境温度；

温度场平均温度与最大温度差超过1℃时，应测量温度场，取其平均值。

JJF1261.24-2018

A.4.1.2环境压力Cpbn)

气压表应放在被测吸油烟机的进气口前，不得受任何高温物体传热影响，并防止日

光直射和大气对流的影响。在检测过程中，每次测量的时间间隔为30min。

A.4.1.3环境湿度

d湿球温度计安放在被测吸油烟机的进气口前，测量相对湿度。

A.4.2工况检测

A.4.2.1工况测量点的选取

工况测量点应选取8点～10点，由改变孔板开孔直径d，在检测时测得各工况点

的变量参数。孔极开孔直径d的选择应符合：o.106<d<O.6u6o

A.Lb.2.2工况测量点的变量参数如下：

a）各工况点的孔板开孔直径（cl);

b）各工况点的减压筒内静压（卢s6);

c）各工况点的主电机输入功率（p)0

A.4.3工况孔板系数的确定

根据诫压简直径D6与各工况点的孔板开孔直径d，由表A.1中查取各工况点的孔

板系数α。

表A.1孔板系数

d/Dc.αd/06αd/Doα

o.100o.601o.210o.606o.3200.614

o.105o.601o.215o.606o.325。.615

o.110o.6010.220o.606o.330o.615

0.1150.6020.2250.6070.3350.616

o.120o.6020.230o.607o.340o.616

0.1250.6020.2350.6070.3450.617

O.BOo.602o.240
