DB37/T 5198-2021 地下工程关键节点施工前条件验收标准

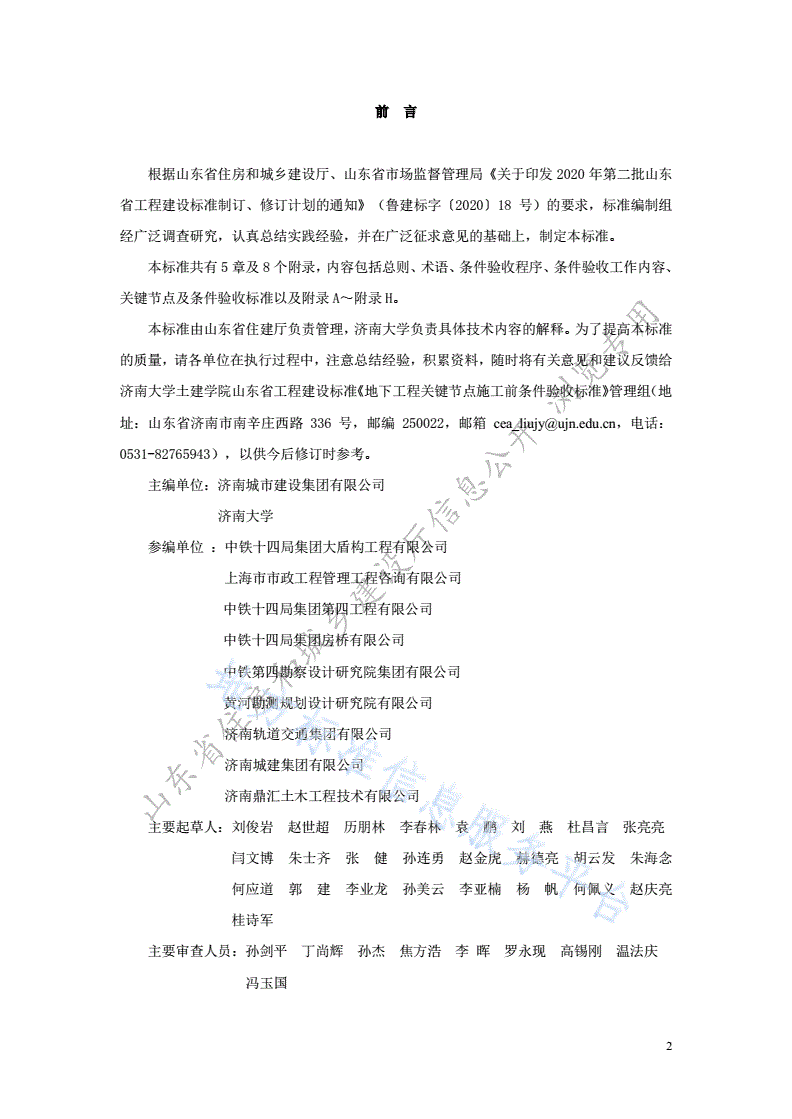

前言

根据山东省住房和城乡建设厅、山东省市场监督管理局《关于印发2020年第二批山东

省工程建设标准制订、修订计划的通知》（鲁建标字〔2020〕18号）的要求，标准编制组

经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本标准。

本标准共有5章及8个附录，内容包括总则、术语、条件验收程序、条件验收工作内容、

关键节点及条件验收标准以及附录A～附录H。

本标准由山东省住建厅负责管理，济南大学负责具体技术内容的解释。为了提高本标准

的质量，请各单位在执行过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给

济南大学土建学院山东省工程建设标准《地下工程关键节点施工前条件验收标准》管理组（地

址：山东省济南市南辛庄西路336号，邮编250022，邮箱cea_liujy@，电话：

0531-82765943），以供今后修订时参考。

主编单位：济南城市建设集团有限公司

济南大学

参编单位：中铁十四局集团大盾构工程有限公司

上海市市政工程管理工程咨询有限公司

中铁十四局集团第四工程有限公司

中铁十四局集团房桥有限公司

中铁第四勘察设计研究院集团有限公司

黄河勘测规划设计研究院有限公司

济南轨道交通集团有限公司

济南城建集团有限公司

济南鼎汇土木工程技术有限公司

主要起草人：刘俊岩山东省住房和城乡建设厅信息公开�浏览专用赵世超历朋林李春林袁鹏刘燕杜昌言张亮亮

闫文博朱士齐张健孙连勇赵金虎赫德亮胡云发朱海念

何应道郭建李业龙孙美云李亚楠杨帆何佩义赵庆亮

桂诗军

主要审查人员：孙剑平丁尚辉孙杰焦方浩李晖罗永现高锡刚温法庆

冯玉国

2

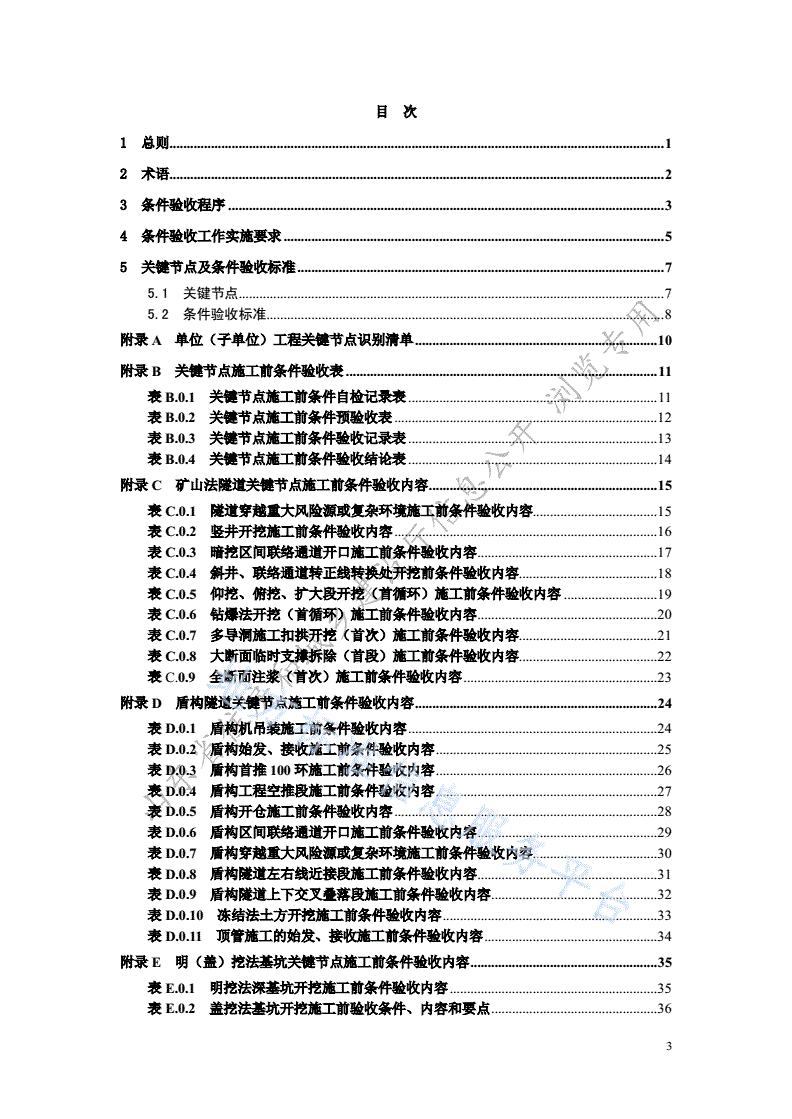

目次

1总则...............................................................................................................................................1

2术语...............................................................................................................................................2

3条件验收程序..............................................................................................................................3

4条件验收工作实施要求..............................................................................................................5

5关键节点及条件验收标准..........................................................................................................7

5.1关键节点...........................................................................................................................7

5.2条件验收标准...................................................................................................................8

附录A单位（子单位）工程关键节点识别清单......................................................................10

附录B关键节点施工前条件验收表..........................................................................................11

表B.0.1关键节点施工前条件自检记录表........................................................................11

表B.0.2关键节点施工前条件预验收表............................................................................12

表B.0.3关键节点施工前条件验收记录表........................................................................13

表B.0.4关键节点施工前条件验收结论表........................................................................14

附录C矿山法隧道关键节点施工前条件验收内容..................................................................15

表C.0.1隧道穿越重大风险源或复杂环境施工前条件验收内容....................................15

表C.0.2竖井开挖施工前条件验收内容............................................................................16

表C.0.3暗挖区间联络通道开口施工前条件验收内容....................................................17

表C.0.4斜井、联络通道转正线转换处开挖前条件验收内容........................................18

表C.0.5仰挖、俯挖、扩大段开挖（首循环）施工前条件验收内容...........................19

表C.0.6钻爆法开挖（首循环）施工前条件验收内容....................................................20

表C.0.7多导洞施工扣拱开挖（首次）施工前条件验收内容........................................21

表C.0.8大断面临时支撑拆除（首段）施工前条件验收内容........................................22

表C.0.9全断面注浆（首次）施工前条件验收内容........................................................23

附录D盾构隧道关键节点施工前条件验收内容......................................................................24

表D.0.1盾构机吊装施工前条件验收内容........................................................................24

表D.0.2盾构始发、接收施工前条件验收内容................................................................25

表D.0.3盾构首推100环施工前条件验收内容................................................................26

表D.0.4盾构工程空推段施工前条件验收内容................................................................27

表山东省住房和城乡建设厅信息公开�浏览专用D.0.5盾构开仓施工前条件验收内容............................................................................28

表D.0.6盾构区间联络通道开口施工前条件验收内容....................................................29

表D.0.7盾构穿越重大风险源或复杂环境施工前条件验收内容....................................30

表D.0.8盾构隧道左右线近接段施工前条件验收内容....................................................31

表D.0.9盾构隧道上下交叉叠落段施工前条件验收内容................................................32

表D.0.10冻结法土方开挖施工前条件验收内容..............................................................33

表D.0.11顶管施工的始发、接收施工前条件验收内容..................................................34

附录E明（盖）挖法基坑关键节点施工前条件验收内容......................................................35

表E.0.1明挖法深基坑开挖施工前条件验收内容............................................................35

表E.0.2盖挖法基坑开挖施工前验收条件、内容和要点................................................36

3

表E.0.3有管线区域钻孔、成槽等动土作业施工前条件验收内容................................37

附录F地下结构关键节点施工前条件验收内容....................................................................38

表F.0.1暗挖隧道二衬施工前条件验收内容.....................................................................38

表F.0.2起重机械设备安装、拆卸施工前条件验收内容................................................39

表F.0.3非常规起重吊装施工前条件验收内容.................................................................40

表F.0.4铺轨（调试）行车（首次）施工前条件验收内容............................................40

表F.0.5超过一定规模的模板支撑系统混凝土浇筑施工前条件验收内容....................42

表F.0.6主体结构与附属结构（非同时施工）连接部位混凝土浇筑（首次）施工前条件

验收内容...................................................................................................................................43

附录G新技术、新工艺、新材料使用（首次）施工前条件验收内容.................................44

表G新技术、新工艺、新材料使用（首次）施工前验收内容.....................................44

附录H火情火警风险较大部位动火作业（首次）施工前验收内容.....................................45

表H火情火警风险较大部位动火作业（首次）施工前验收内容.................................45

本标准用词说明..............................................................................................................................46

引用标准名录...................................................................................................................................47

附：条文说明............................................................................................................................48

山东省住房和城乡建设厅信息公开�浏览专用

4

Contents

1GeneralProvisions......................................................................................................................1

2Terms............................................................................................................................................2

3Proceduresofconditionacceptance..........................................................................................3

4Implementationrequirementsofconditionacceptance..........................................................5

5Keynodesandcriteriaofconditionacceptance......................................................................7

5.1Keynodes..........................................................................................................................7

5.2Criteriaofconditionacceptance.......................................................................................8

AppendixAIdentificationlistofkeynodesinindividualsub-project...................................10

AppendixBTablesforkeynode'spre-constructionconditionacceptance...........................11

TableB.0.1Self-checkrecordtableofpre-constructionconditionsforkeynodes.............11

TableB.0.2Pre-acceptancetableofpre-constructionconditionsforkeynodes..................12

TableB.0.3Acceptancerecordtableofpre-constructionconditionsforkeynodes............13

TableB.0.4Acceptanceconclusionstableofpre-constructionconditionsforkeynodes...14

AppendixCPre-construtionacceptanceconditionsofkeypointinminetunnelingproject

...........................................................................................................................................................15

TableC.0.1Pre-constructionconditionalacceptanceoftunnelingthroughmajorrisk

sourcesandcomplexgeologicenvironments...........................................................................15

TableC.0.2Conditionalacceptancebeforeexcavationofshaft..........................................16

TableC.0.3Conditionalacceptancebeforeopentunnelingofconnectingpassageatunder

miningsection.........................................................................................................................17

TableC.0.4Conditionalacceptancebeforetunnelingofjiontsectionbetweeninclinedshaft

orconnectingpassageandmaintrack......................................................................................18

TableC.0.5Conditionalacceptancebeforetunnelingofslopedandexpandedsection(at

firstcycle).................................................................................................................................19

TableC.0.6Conditionalacceptancebeforedrill-blasttunneling(atfirstcycle)..................20

TableC.0.7Conditionalacceptancebeforemulti-pilot-tunnelbucklearchtunneling(atfirst

time)山东省住房和城乡建设厅信息公开�浏览专用..........................................................................................................................................21

TableC.0.8Conditionalacceptancebeforeremovingtemporarystrutsatlargesection(in

firstlayer)..................................................................................................................................22

TableC.0.9Conditionalacceptancebeforeentire-sectiongrouting(atfirsttime)..............23

AppendixDPre-construtionacceptanceconditionsofkeypointinshieldtunnelingproject

...........................................................................................................................................................24

TableD.0.1Conditionalacceptancebeforehoistingofshieldtunnelingmachine(STM)...24

TableD.0.2ConditionalacceptancebeforeSTM'slaunchandreceival..............................25

TableD.0.3Conditionalacceptancebeforeshieldtunnelinguptothefirst100thring.......26

5

TableD.0.4ConditionalacceptancebeforetheconstructionoffreesectionsofSTM........27

TableD.0.5ConditionalacceptancebeforeopeningSTM'schamber..................................28

TableD.0.6Conditionalacceptancebeforeopentunnelingofconnectingpassageatshield

tunnelingsection.......................................................................................................................29

TableD.0.7Conditionalacceptancebeforeshieldtunnelingthroughmajorrisksourcesand

complexgeologicenvironments...............................................................................................30

TableD.0.8Conditionalacceptancebeforeshieldtunnelingofadjacentsection................31

TableD.0.9Conditionalacceptancebeforeshieldtunnelingofcrossing-oversection.......32

TableD.0.10Conditionalacceptancebeforeexcavationinfreezingmethod......................33

TableD.0.11Conditionalacceptancebeforepipe-jackingmachine’slaunchandreceival

...................................................................................................................................................34

AppendixEPre-construtionacceptanceconditionsofkeynodesinexcavationin

cut-and-coverandcover-excavationmethods..............................................................................35

TableE.0.1Conditionalacceptancebeforecut-and-coverdeepexcavation........................35

TableE.0.2Conditions,entitiesandkeypointsofacceptancebeforedeepexcavationin

cover-excavationmethod..........................................................................................................36

TableE.0.3Conditionalacceptancebeforeborehole,troughorothersoilworkrelatedto

pipelines....................................................................................................................................37

AppendixFPre-construtionacceptanceconditionsofkeynodesinundergroundstructure

...........................................................................................................................................................38

TableF.0.1Conditionalacceptancebeforesecondarylininginstallmentofundermining

tunnel.........................................................................................................................................38

TableF.0.2Conditionalacceptancebeforeinstallment/removalofhoistingmachines.......39

TableF.0.3Conditionalacceptancebeforeunconventionalhoistingprocess......................40

TableF.0.4Conditionalacceptancebefore(thefirst)railing(adjustment)andtrainworking

...................................................................................................................................................40

TableF.0.5Conditionalacceptancebeforeconcretecastinginoversizedformwork

supportingsystem.....................................................................................................................42

TableF.0.6Conditionalacceptancebefore(thefirst)concretecastingatthejoint.............43

AppendixGAcceptanceentitiesbeforethe(first)applicationofnewtechniquesandnew

materials...........................................................................................................................................44

Table山东省住房和城乡建设厅信息公开�浏览专用GConditionalacceptancebeforethe(first)applicationofnewtechniquesandnew

materials....................................................................................................................................44

AppendixHAcceptanceentitiesbeforethe(first)fireapplicationatsectionswithhighrisk

offirecase........................................................................................................................................45

TableHConditionalacceptancebeforethe(first)fireapplicationatsectionswithhighrisk

offirecase.................................................................................................................................45

Explanationofwordinginthisstandard......................................................................................46

Listofquotedstandards.................................................................................................................47

6

Addition：Explanationofprovisions...........................................................................................48

山东省住房和城乡建设厅信息公开�浏览专用

7

山东省住房和城乡建设厅信息公开�浏览专用

1总则

1.0.1为规范地下工程关键节点施工前条件验收工作，强化地下工程施工现场

质量安全预控管理，有效预防质量安全事故的发生，制定本标准。

1.0.2本标准适用于山东省行政区域内地下建筑、地下铁道、公路隧道以及城

市道路隧道等地下工程关键节点施工前的条件验收。

1.0.3地下工程关键节点施工前条件验收应贯彻“风险预控、关口前移”的管

理理念，坚持“全面识别、重点管控、各负其责、强化落实”的工作原则。

1.0.4地下工程关键节点施工前条件验收除应符合本标准外，尚应符合国家现

行标准和山东省工程建设标准的有关规定。

山东省住房和城乡建设厅信息公开�浏览专用

1

2术语

2.0.1地下工程

为开发利用地下空间所建造的地面以下建筑物、构筑物以及地下铁道、公路

隧道以及城市道路隧道等。

2.0.2关键节点

开（复）工或工程施工过程中，风险较大、风险集中或工序转换时容易发生

质量安全事故的工程重要部位和环节。

2.0.3施工前条件验收

关键节点施工前，相关单位对施工现场的技术、环境、人员、设备、材料等

条件是否满足工程质量和安全生产要求进行核对、检查的系列活动。

山东省住房和城乡建设厅信息公开�浏览专用

2

3条件验收程序

3.0.1施工单位应根据工程特点制定单位工程、子单位工程关键节点识别清单，

并提交监理机构审批，必要时尚应进行专家论证。关键节点识别清单宜纳入施工

组织设计。

3.0.2施工单位应根据单位工程、子单位工程关键节点识别清单以及工程特点，

制定关键节点施工前条件验收工作方案（以下简称条件验收工作方案），明确需

进行条件验收的关键节点、验收内容、验收要点和标准。条件验收工作方案应经

监理机构批准后方可实施，并报送建设、勘察、设计、第三方监测等相关单位。

3.0.3关键节点施工前条件验收工作应由建设单位（或委托监理机构）组织相

关单位落实关键节点施工前条件验收工作；勘察、设计、第三方监测、第三方检

测等单位应按规定或合同约定参加关键节点施工前条件验收工作。

3.0.4关键节点施工前条件验收应按下列程序进行：

1施工单位应根据关键节点施工前条件验收工作方案所确定的项目内容逐

项进行自检自评。自检自评合格后，方可向建设单位（或监理机构）提出关键节

点施工前条件验收申请。

2建设单位（或监理机构）应对施工前条件验收项目进行预验收，符合要

求的，方可组织验收。

3由建设单位（或监理机构）组织成立关键节点施工前条件验收组，验收

组应按照条件验收工作方案所确定的项目验收内容逐项进行验收。

3.0.5地下工程关键节点施工前条件验收组应由以下人员组成：

1监理机构的总监理工程师；

2建设单位、设计单位、第三方监测、第三方检测单位的项目负责人或技

术负责人；山东省住房和城乡建设厅信息公开�浏览专用

3施工单位的项目经理以及项目技术、质量、安全负责人；

4必要时，勘察单位、咨询单位的项目技术负责人以及参与方案论证的部

分专家等。

3.0.6工程规模较大时，可分期进行关键节点施工前条件验收，对已具备独立

施工条件的关键节点可先进行验收。

3

3.0.7关键节点施工前条件验收不应替代依据相关法律、法规、标准等对工程

质量安全的验收。

山东省住房和城乡建设厅信息公开�浏览专用

4

4条件验收工作实施要求

4.0.1施工单位应针对关键节点施工前条件验收开展下列工作：

1工程开工前，根据关键节点清单和工程实际，明确各单位（子单位）工

程需进行条件验收的关键节点，编制单位（子单位）工程关键节点识别清单(附

录A表A)；工程施工期间，应对单位（子单位）工程关键节点识别清单实施动

态管理。

2开展关键节点施工前条件自检自评（附录B.0.1），符合要求后，填写

关键节点施工前条件验收申请表，并将条件验收申请表、自检自评报告以及对应

的证明材料报监理机构审查。

3参加并配合建设单位（或监理机构）组织的关键节点施工前条件验收。

4对涉及施工单位职责范围的不合格项进行整改，整改完成并自检自评合

格后，报监理机构重新组织条件验收。

4.0.2监理机构应针对关键节点施工前条件验收开展下列工作：

1审批施工单位报送的单位（子单位）工程关键节点识别清单，并将审批

结果报送建设单位。

2组织开展关键节点施工前条件预验收工作，预验收应形成明确的书面意

见（附录B.0.2）。

3受建设单位委托组织开展关键节点施工前条件验收，主要工作内容如下：

1）核对验收组人员资格；

2）组织填写关键节点施工前条件验收记录表（附录B.0.3）及关键节点施

工前条件验收结论表（附录B.0.4）；

3）对条件验收结论为整改后通过的，涉及施工单位的，应下发监理通知，

并督促整改；涉及勘察、设计、第三方监测、第三方检测等其他单位的，应提出山东省住房和城乡建设厅信息公开�浏览专用

具体意见并提请建设单位协调解决；各单位整改完成后，应重新组织条件验收。

4对未进行施工前条件验收或验收未通过，施工单位擅自施工的，应下发

监理通知，要求施工单位停工整改；施工单位拒不停工整改的，应及时向建设单

位及建设行政主管部门及时汇报。

4.0.3建设单位应针对关键节点施工前条件验收开展下列工作：

5

1检查关键节点施工前条件验收涉及的要求建设单位负责的相关工作落实

情况，如施工图设计文件审查、设计交底、图纸会审、周边环境资料交底、专家

论证等工作落实情况。

2督促相关单位严格落实关键节点施工前条件验收责任，并将相关单位责

任落实情况纳入合同履约检查、考评。

3对涉及建设单位职责范围的不合格项进行整改。

4.0.4勘察、设计、第三方监测、第三方检测等单位应检查关键节点施工前条

件验收所涉及的本单位相关工作落实情况，并对涉及本单位职责范围的不合格项

进行整改。

山东省住房和城乡建设厅信息公开�浏览专用

6

5关键节点及条件验收标准

5.1关键节点

5.1.1下列工程重要部位和环节应确定为关键节点：

1施工过程中质量安全风险较大、风险集中的部位；

2工序转换时容易发生质量安全事故的环节；

3施工过程中对周边环境及保护对象产生较大不利影响的部位或环节。

5.1.2矿山法隧道施工宜包括下列关键节点：

1穿越重大风险源或复杂环境；

2竖井开挖；

3斜井、联络通道转正线转换处开挖；

4钻爆法开挖（首循环）；

5仰挖、俯挖（首循环）；

6扩大段开挖（首循环）；

7多导洞施工扣拱开挖（首次）；

8围岩等级突变处、断层、破碎带处开挖；

9大断面临时支撑拆除（首次）；

10全断面注浆（首次）。

5.1.3盾构隧道施工宜包括下列关键节点：

1盾构机吊装

2盾构始发；
