DB34/T 2286-2022 安全阀在线校验规程

ICS71.100.20

CCSG86

34

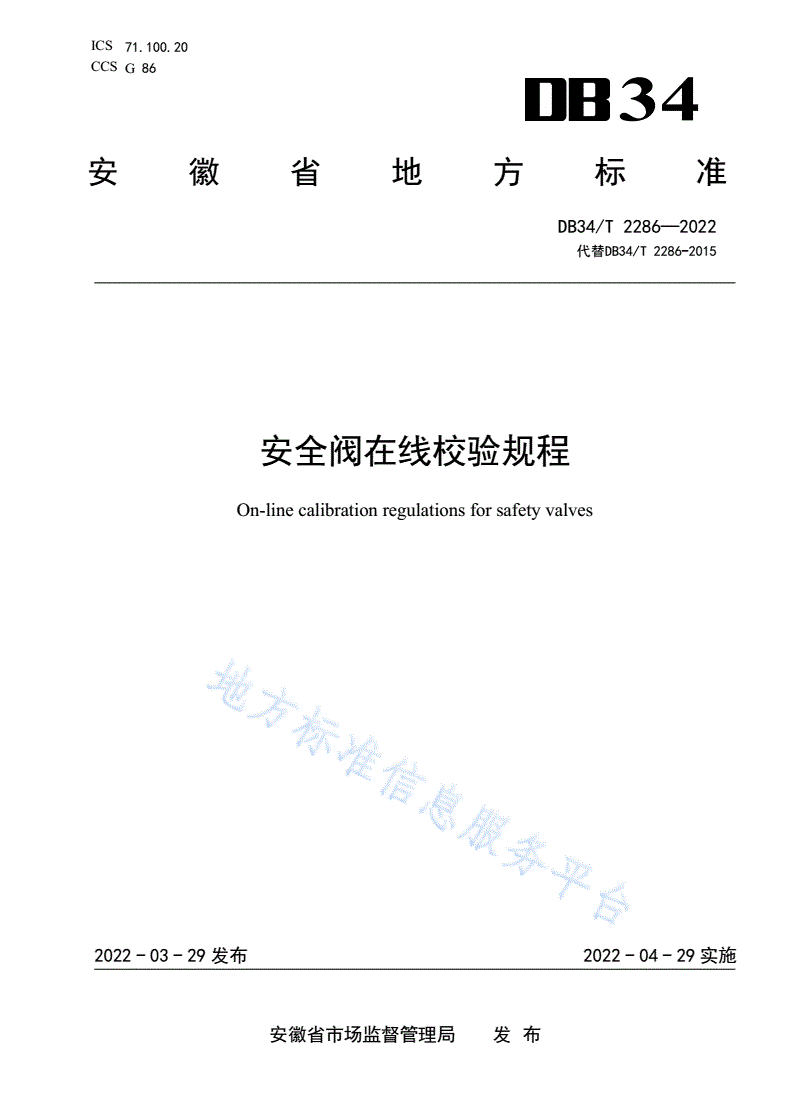

安徽省地方标准

DB34/T2286—2022

代替DB34/T2286-2015

安全阀在线校验规程

On-linecalibrationregulationsforsafetyvalves

2022-03-29发布2022-04-29实施

安徽省市场监督管理局发布

DB34/T2286—2022

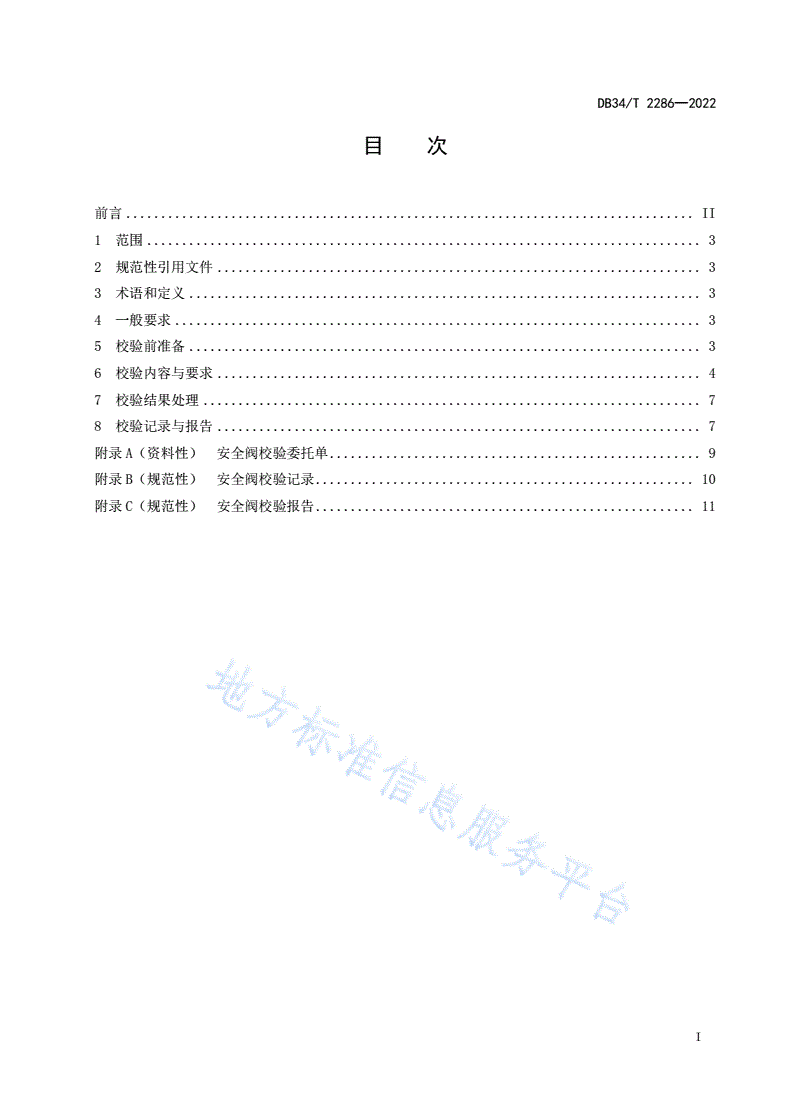

目次

前言.................................................................................II

1范围...............................................................................3

2规范性引用文件.....................................................................3

3术语和定义.........................................................................3

4一般要求...........................................................................3

5校验前准备.........................................................................3

6校验内容与要求.....................................................................4

7校验结果处理.......................................................................7

8校验记录与报告.....................................................................7

附录A（资料性）安全阀校验委托单.....................................................9

附录B（规范性）安全阀校验记录......................................................10

附录C（规范性）安全阀校验报告......................................................11

I

DB34/T2286—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件代替DB34/T2286—2015《安全阀在线校验规程》,与DB34/T2286—2015相比，除结构调整

和编辑性改动外，主要技术变化如下：

a)增加了“安全阀在线校验”定义（见3.1）；

b)增加了易燃易爆介质安全阀校验要求（见4.2.6、5.2.2、5.2.3）；

c)增加了“校验保障措施”（见5.2）；

d)增加了“校验内容与要求”的详细规定（见第6章）；

e)更改了“安全阀校验记录”的内容（见附录B）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由安徽省特种设备检测院提出。

本文件由安徽省市场监督管理局归口。

本文件起草单位：安徽省特种设备检测院、六安市特种设备监督检验中心。

本文件主要起草人：高万东、胡孔友、郭金国、张锐、韩啸、王立辉、张德镇、朱小勇、蒋扬、付

红、汪秋怡、胡超杰、陈习文、刘长仙、张学军。

本文件及其所代替文件的历次版本发布情况为：

——2015年首次发布为DB34/T2286—2015；

——本次为第一次修订。

II

DB34/T2286—2022

安全阀在线校验规程

1范围

本文件规定了安全阀在线校验的一般要求、校验前准备、内容与要求、结果处理、记录与报告的基

本要求。

本文件适用于锅炉、固定式压力容器、压力管道上的直接载荷式安全阀的在线校验。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T20801.3-2020压力管道规范工业管道第三部分：设计和计算

TSGZF001安全阀安全技术监察规程

3术语和定义

下列术语和定义适用于本文件。

3.1

安全阀在线校验safetyvalveon-linetest

在线状态下（安全阀安装在承压设备上并处于受压或不受压状态下）对安全阀进行的校验。

4一般要求

4.1校验机构和人员

安全阀在线校验机构和校验人员应符合TSGZF001的规定。

4.2校验仪器

4.2.1校验仪器应按国家相关要求定期校准或检定。

4.2.2机械连接单元与安全阀阀杆严禁焊接连接。

4.2.3机械连接单元应设置限位-强关器。

4.2.4传感器严禁过载使用、撞击等操作。

4.2.5传感器每次使用仪器前，应低限校准。

4.2.6易燃易爆介质的校验现场，校验设备应符合防爆要求。

5校验前准备

5.1使用单位准备工作

5.1.1使用单位填写安全阀校验委托单（可参见附录A），提供安全阀技术资料及相关设备的运行资

料。

3

DB34/T2286—2022

5.1.2提前完成操作平台搭设及相关的准备工作，确保校验人员可以在操作平台上完成阀盖、阀帽等

部件以及在线校验仪器的拆装，确保各排汽管道的安装及支撑完好。

5.1.3确保校验现场不得有造成环境污染、燃爆事故或对人体有毒有害的介质；在校验过程中，可能

产生微量的造成环境污染、燃爆事故或对人体有毒有害的介质应导流到安全区域排放或经过处理后排放，

使用单位负责校验过程中介质泄漏等突发事故的应急处置。

5.1.4确保安全阀进口压力稳定在整定压力的60％～80％。

5.1.5确保系统就地压力表应合格有效，压力读数与集控室显示一致。

5.2校验保障措施

5.2.1校验组织保障

校验应在项目负责人统一组织下进行，所有参加校验的人员（负责人、校验人员、使用单位监督人

员、使用单位辅助配合人员）应熟悉校验程序，保持通讯畅通，听从指挥，服从安排。

5.2.2设备工具保障

5.2.2.1校验用在线校验仪、测温仪、检漏仪、拆装工具等设备工具应完好有效。

5.2.2.2易燃易爆介质的校验现场，设备工具应符合防爆要求。

5.2.2.3校验用压力表精度应不低于设备本体压力表精度，且不低于1.0级。

5.2.3校验安全措施

5.2.3.1校验前，做好安全防护，并根据现场情况，配备充足的劳动保护用品和必要的安全检测仪器、

消防、急救药品及器材。

5.2.3.2校验现场存在通风不畅等可能造成可燃气体、有毒有害气体聚集时，校验人员应先对环境进

行检测，确保符合安全条件后，方可进入。校验过程中，随时保持关注可燃气体、有毒有害气体是否超

标。

5.2.3.3校验现场照明应充足，道路应畅通，校验区域拉设警戒带，设置警示标志，无关人员不得入

内。

5.2.3.4校验现场进行登高、用电、动火作业时，应有可靠的安全措施，遵守相关规定，戴好安全带，

使用工具包。

5.2.3.5对于空气、蒸汽或带有粘滞性脏污等阀瓣与阀座容易黏结的安全阀，校验前应进行手动排放

试验，防止校验时安全阀密封面卡住异物泄漏。

5.2.3.6校验过程中如发现危及校验人员职业健康和安全的危险因素，校验人员与使用单位的现场负

责人应一起进行应急处置，不能有效地控制该危险有害因素时，应立即停止校验，安全撤离现场。

6校验内容与要求

6.1校验周期

6.1.1安全阀定期校验，一般每年至少一次，安全技术规范有相应规定的按规定执行。

6.1.2经解体、修理或更换部件的安全阀，应当重新进行校验。

6.2校验方法

6.2.1校验方法一般采用仪器校验，也可考虑采用实跳校验。

6.2.2校验应包括资料审查、宏观检查、整定压力校验等程序。

4

DB34/T2286—2022

6.2.3仪器校验无法检查密封性能，可采用提高系统压力进行密封性能试验。

6.3校验程序

6.3.1资料审查

6.3.1.1审查安全阀的出厂资料和相关设备的运行资料。

6.3.1.2审查安全阀开启、泄漏等在线运行期间异常情况记录、日常检修和维护记
